Concertina simples, clipada e dupla clipada: o que muda na prática

A concertina simples é formada por uma única hélice de lâmina e é a opção de menor custo por metro, adequada a perímetros de risco moderado e a divisas internas. A concertina clipada une duas hélices por clipes de aço distribuídos ao longo da espiral, o que impede que o invasor afaste as voltas com a mão ou com uma barra e cria uma malha muito mais fechada. A versão dupla clipada, com espirais de diâmetros diferentes montadas de forma concêntrica, é usada em perímetros críticos como subestações e áreas de custódia. Em todos os casos, a eletrificação é acrescentada por fios de aço independentes montados em isoladores, o que significa que o mesmo energizador pode servir a qualquer um dos três modelos.

• Simples: menor custo, uso em divisas internas e áreas de risco baixo.
• Clipada: padrão de mercado para muro residencial, condomínio e indústria.

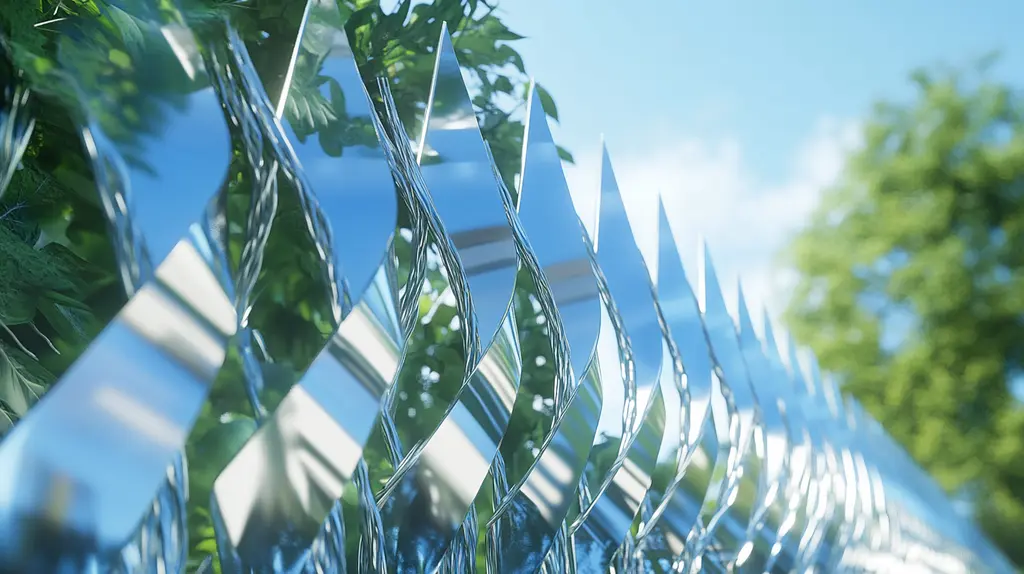

• Dupla clipada: perímetros críticos, com sobreposição de espirais de diâmetros distintos.
• Diâmetros usuais de 30, 45 e 60 cm, com aumento proporcional da faixa protegida.

Material e revestimento: como escolher pelo ambiente de instalação

A escolha do aço é a decisão que mais pesa na vida útil e é onde a economia inicial costuma se pagar caro. Chapa galvanizada por imersão com camada reduzida de zinco atende bem áreas urbanas secas e afastadas de fontes de agressão, mas apresenta pontos de corrosão precoce em orla marítima e no entorno de plantas químicas. Galvanização a fogo com camada reforçada é o meio-termo mais frequente em indústria. O aço inoxidável 304 tem custo por metro substancialmente maior que o galvanizado — a ordem de grandeza costuma ser de duas a três vezes — e só se justifica quando a substituição precoce da barreira sairia mais cara que a diferença de compra, como em faixa litorânea, frigoríficos e ambientes com névoa salina ou lavagem química frequente.

Componentes do sistema eletrificado além da lâmina

Comprar apenas a bobina de concertina é o erro de escopo mais comum. O sistema completo inclui o energizador ou central de choque, os fios de aço condutores, os isoladores tipo castanha, as hastes de sustentação, o aterramento com haste de cobre, o cabo de alta tensão para as descidas, a placa de advertência e, em instalações corporativas, o módulo de alarme com saída para integração ao CFTV e à central de monitoramento. Muitos fornecedores oferecem kits por metragem, mas o comprador precisa conferir item a item, porque é frequente o kit não incluir aterramento nem sinalização — exatamente os dois itens que aparecem em vistoria.

• Energizador com tensão pulsada e joule de saída declarado.
• Isoladores tipo castanha compatíveis com a haste utilizada.
• Fio de aço galvanizado ou aço inox para as linhas energizadas.
• Haste de aterramento em cobre ou cobreada com conexão dedicada.
• Placas de advertência distribuídas ao longo do perímetro.
• Módulo de alarme e contato seco para integração com sistemas de monitoramento.

Dimensionamento do energizador e do aterramento por metragem

A regra prática de dimensionamento parte do comprimento total de fio energizado, e não do perímetro do terreno: um muro de 100 metros com quatro linhas de fio soma 400 metros de condutor. Energizadores de menor porte atendem perímetros compactos residenciais, enquanto perímetros industriais extensos exigem centrais com maior energia de saída ou o fracionamento em setores independentes, o que tem a vantagem operacional de isolar a falha em um trecho sem derrubar toda a barreira. Deve-se sempre prever folga de capacidade, porque vegetação encostando no fio, umidade e isoladores sujos consomem energia e derrubam a tensão da linha. O aterramento é a variável mais negligenciada: sem haste de cobre cravada em solo úmido e conexão firme, o circuito não fecha adequadamente e a cerca fica fraca mesmo com energizador superdimensionado.

Rendimento do rolo e como calcular a quantidade a cotar

A concertina é comercializada em bobinas fechadas identificadas por número de voltas e por metragem nominal, mas o rendimento real depende do estiramento adotado na instalação. Estirada com voltas mais afastadas, a mesma bobina cobre mais metros lineares e oferece menor densidade de lâmina; estirada de forma fechada, cobre menos metros e entrega barreira mais densa. Por isso, cotar por rolo sem definir o critério de estiramento é a origem clássica da falta de material no meio da obra. Ao pedir orçamento, informe o perímetro em metros lineares, o diâmetro da espiral desejado e o padrão de densidade, e peça ao fornecedor a conversão explícita de rolos para metros cobertos. Vale ainda somar uma margem para cantos, portões e emendas, que consomem material adicional.

• Meça o perímetro em metros lineares, separando muro, alambrado e portões.
• Defina o diâmetro da espiral antes de pedir preço, pois altera o rendimento.
• Peça ao fornecedor a metragem coberta por rolo no estiramento proposto.
• Considere margem adicional para cantos, emendas e trechos irregulares.
• Confirme se o preço cotado inclui hastes, isoladores, fio e mão de obra.

Instalação, normas e responsabilidade sobre terceiros

A instalação sobre muro geralmente usa hastes inclinadas a 45 graus voltadas para o interior do imóvel, e nunca para a via pública, justamente para evitar projeção da lâmina sobre o passeio. Sobre alambrado, a fixação exige suportes específicos porque a estrutura é mais flexível e tende a ceder com o peso da bobina; nesses casos, a integração com um sistema de alambrado para cerca já dimensionado facilita a ancoragem. A parte elétrica precisa observar a ABNT NBR 5410 na alimentação e no aterramento, e a execução dos serviços em eletricidade recai sobre a NR-10, o que torna a contratação de profissional habilitado a forma mais segura de fechar o escopo, com registro de responsabilidade técnica quando o porte da obra exigir. Sob o ponto de vista de responsabilidade civil, a combinação de lâmina cortante com energização amplia a exposição do proprietário em caso de lesão a terceiro, o que reforça a necessidade de sinalização de advertência visível e de documentação do energizador utilizado.

Modos de falha e manutenção do perímetro energizado

As falhas em concertina eletrificada seguem um padrão bastante previsível e quase sempre começam fora da lâmina. Vegetação encostando nos fios é a causa número um de queda de tensão, seguida por isoladores rachados ou sujos, emendas de fio mal torcidas e aterramento seco. Na parte mecânica, os pontos de corte da lâmina são o local onde a corrosão aparece primeiro, porque o corte expõe o aço sem revestimento. A rotina mínima de manutenção envolve inspeção visual periódica do perímetro, roçada da faixa junto ao muro, verificação da tensão da linha com voltímetro específico para cerca e conferência da integridade das placas de advertência. Quedas de tensão progressivas normalmente indicam fuga distribuída por sujeira ou umidade, enquanto queda abrupta aponta para rompimento ou curto localizado, que pode ser rastreado por setor quando a instalação foi fracionada.

• Vegetação no fio: queda gradual de tensão e consumo do joule disponível.
• Isolador trincado: fuga de corrente aparente em dias de chuva.
• Aterramento em solo seco: cerca fraca mesmo com energizador novo.
• Emenda de fio mal executada: ponto quente e rompimento por fadiga.
• Corrosão nas bordas de corte da lâmina: primeiro sinal de fim de vida útil.

O que define o preço e o que exigir do fornecedor no orçamento

O preço da concertina eletrificada é formado por variáveis somáveis: tipo de espiral, diâmetro, espessura e revestimento do aço, potência do energizador, quantidade de linhas energizadas, complexidade da fixação e inclusão ou não da mão de obra e do aterramento. Perímetros longos costumam obter melhor condição por metro em compra única, e o preço de kits fechados varia bastante conforme a metragem contratada. No orçamento, exija a descrição do tipo de revestimento e da camada de zinco, o modelo e o joule de saída do energizador, a relação de acessórios inclusos, o prazo de garantia da lâmina e do energizador separadamente, e a documentação técnica do serviço elétrico. Comparar propostas só faz sentido quando todas descrevem o mesmo escopo — kit sem aterramento e sem placas não é comparável a instalação completa.

O que só a Soluções Industriais entrega neste nicho

• Fornecedores separados por quem produz a lâmina e quem apenas revende bobina importada de menor gramatura de zinco.
• Comparação direta entre concertina clipada e simples pelo custo por metro linear efetivamente coberto, não por rolo.
• Dimensionamento do energizador por joule de saída e metragem total do perímetro, incluindo perdas por vegetação.
• Checklist de cotação com perímetro em metros, diâmetro da espiral, tipo de fixação e existência de muro ou alambrado.
• Alerta sobre rendimento real do rolo: um rolo de 10 m fechado rende entre 8 e 12 m conforme o estiramento adotado.
• Mapeamento das restrições municipais de altura mínima e recuo que reprovam instalações já executadas.
• Orientação sobre aterramento dedicado com haste de cobre como item de orçamento, e não como acessório opcional.
• Encaminhamento para fornecedores que fornecem laudo do energizador e placas de advertência junto com o kit.
