Tipos de manipulador a vácuo e quando cada arquitetura se aplica

As arquiteturas se distinguem pela forma de sustentar o peso e pela área que cobrem. O manipulador tubular usa o próprio tubo flexível como elemento de elevação: o vácuo levanta e sustenta ao mesmo tempo, o operador controla por punho e o ciclo é muito rápido, ideal para caixas, sacaria e volumes até cerca de 90 kg. O manipulador de coluna com braço articulado separa as funções, sustenta o peso na estrutura e usa o vácuo apenas para prender, o que permite cargas maiores, tombamento de 90 graus e giro controlado. Sistemas sobre pórtico ou trilho aéreo levam o mesmo cabeçote a uma área de vários metros quadrados, atendendo linhas com mais de um ponto de coleta e um ponto de descarga. Cargas planas e grandes, como chapa e vidro, pedem barra espalhadora com múltiplas ventosas para distribuir a força e evitar flexão do material.

• Tubular: ciclo rápido, elevação vertical, ideal para paletização de caixas e sacos.
• Coluna com braço: cargas maiores, giro e tombamento, posto fixo de trabalho.
• Pórtico ou trilho aéreo: cobertura de área ampla, mais de um ponto de coleta.

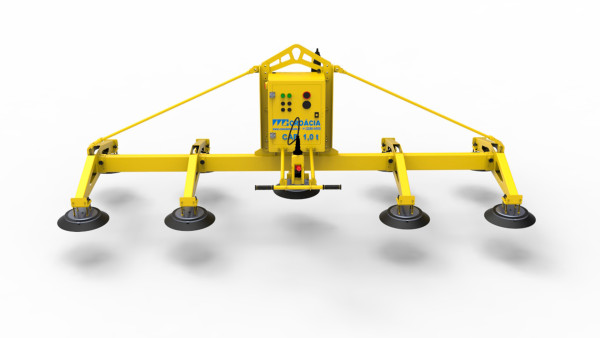

• Cabeçote com barra espalhadora: chapas, vidros e painéis com risco de flexão.

Bomba de palhetas ou gerador Venturi: o trade-off que muda o custo operacional

A fonte de vácuo é a decisão que mais impacta a conta de energia e a manutenção. O gerador Venturi não tem partes móveis, custa menos na aquisição, liga e desliga instantaneamente e é a escolha natural para ciclos intermitentes em quem já tem rede de ar comprimido sobrando — o problema é que ele consome ar comprimido continuamente enquanto segura a carga, e ar comprimido é a utilidade mais cara da planta. A bomba de palhetas rotativas, geralmente com anel de óleo, é muito mais eficiente em regime contínuo, tolera superfícies porosas por entregar vazão alta e é a opção correta quando o manipulador trabalha o turno inteiro ou quando não há compressor com folga. A regra prática: ciclo intermitente, superfície estanque e ar disponível favorecem Venturi; operação contínua, superfície porosa ou ausência de folga no compressor favorecem bomba mecânica, que se paga em energia ao longo do primeiro ano de operação intensiva.

• Venturi: menor investimento inicial, resposta imediata, manutenção quase nula, consumo de ar contínuo.
• Bomba de palhetas: maior investimento, troca de óleo e filtro periódica, custo por hora bem menor em uso contínuo.
• Superfície porosa exige priorizar vazão (m³/h), não apenas o nível de vácuo alcançado.
• Reservatório de vácuo aumenta a autonomia da carga suspensa em qualquer das duas fontes.

Ventosa por tipo de superfície: elastômero, formato e o erro que derruba a carga

A ventosa é o único componente que toca o produto e responde pela maioria das falhas de campo. Superfícies lisas e estanques aceitam ventosa de borracha plana ou com foles; superfícies porosas, como papelão ondulado, madeira serrada e saco de ráfia, exigem ventosa de espuma de célula fechada, que se conforma à irregularidade e distribui o vácuo por uma área maior, ou cabeçote com múltiplas ventosas de vazão compensada. Já o elastômero define compatibilidade química, temperatura e risco de marcação: nitrílica resiste bem a óleo e é o padrão industrial; silicone atende faixas de temperatura mais amplas, mas pode migrar e deixar marca em peça que será pintada; EPDM resiste melhor a intempérie e produtos de limpeza alcalinos. Em contato com alimentos ou embalagem primária de farmacêutica, exija do fornecedor declaração de material atóxico e compatibilidade com a legislação sanitária aplicável da Anvisa, além de estrutura em aço inox 304 quando houver lavagem frequente.

Como dimensionar a capacidade e definir o coeficiente de segurança

O caminho correto do dimensionamento parte da força teórica: a área efetiva de contato da ventosa multiplicada pelo diferencial de pressão de vácuo dá a força de sustentação vertical. Essa força nunca é usada crua. Aplica-se um coeficiente de segurança que, na prática consolidada dos acessórios de elevação, é de no mínimo 2 para elevação estritamente vertical com carga que não transita sobre pessoas, e de no mínimo 4 quando a carga passa sobre postos ocupados — lógica compatível com a EN 13155 e com o espírito da ASME B30.20 para dispositivos abaixo do gancho. Manuseio lateral, tombamento e aceleração no giro reduzem ainda mais a capacidade útil, porque a sustentação passa a depender do atrito entre elastômero e superfície, e não só da pressão. Some a isso a variação real da carga: quem especifica pelo peso médio, e não pelo pior caso do mix, descobre o erro quando entra um lote mais pesado. Na cotação, informe sempre o peso máximo do mix, as dimensões extremas, se há giro ou tombamento e se a carga cruzará áreas com pessoas.

• Especifique pelo item mais pesado e mais liso do mix, não pela média.
• Carga que passa sobre pessoas exige o coeficiente maior e, em geral, cabeçote com mais ventosas.
• Tombamento a 90 graus transfere a sustentação para o atrito: reveja a capacidade útil declarada.
• Peça ao fornecedor o memorial com área efetiva de ventosa, vácuo de trabalho e fator adotado.

Segurança normativa, apreciação de risco e responsabilidade técnica

Um manipulador a vácuo introduz na planta o risco de carga suspensa, e isso puxa um conjunto normativo. A NR-11 trata da movimentação e do manuseio de materiais e da capacitação de quem opera; a NR-12 exige comandos seguros, dispositivos de parada, proteções e apreciação de risco documentada da máquina no seu contexto de uso, sendo a ABNT NBR ISO 12100:2013 a referência metodológica para essa apreciação. A motivação do projeto normalmente é a NR-17, que trata da ergonomia e do levantamento manual repetitivo: substituir a movimentação braçal por um manipulador tem efeito direto sobre afastamentos lombares. No conjunto de segurança do próprio equipamento, três itens não são acessório e sim requisito: válvula de retenção com reservatório de vácuo, para dar autonomia à carga em caso de falha de energia ou ar; vacuostato com sinalização sonora e visual de vácuo insuficiente; e bloqueio que impeça a liberação da carga fora da posição de descarga. O projeto de fixação e o laudo estrutural devem ter responsável técnico com ART.

O que define o preço e como comparar novo, usado e locação

Não existe preço de tabela para manipulador a vácuo porque quase toda unidade é configurada. Os fatores que efetivamente movem o orçamento, em ordem de peso: a capacidade e o número de ventosas do cabeçote (cabeçote com barra espalhadora e várias ventosas custa muito mais que ventosa única); a fonte de vácuo (bomba mecânica encarece a aquisição frente ao Venturi, mas reduz o custo por hora); a estrutura de sustentação (coluna chumbada é bem mais barata que pórtico ou trilho aéreo, que envolvem obra civil e viga); o material e o acabamento (inox sanitário eleva o custo de forma expressiva frente ao aço carbono pintado); e a documentação exigida (apreciação de risco NR-12, ART e treinamento entram como item de escopo). Na comparação de modalidades, considere que a locação faz sentido para pico sazonal, obra de montagem e teste de conceito antes da compra; o usado só compensa quando a configuração original bate com a sua carga, porque readequar cabeçote e bomba de um equipamento de segunda mão costuma consumir boa parte da economia. O payback normalmente é calculado sobre redução de headcount no posto, ganho de ciclo por hora e queda de afastamentos e de avarias de produto.

• Compra nova: melhor quando o posto é permanente e o mix de carga é conhecido e estável.
• Locação: pico sazonal, obra temporária e validação de conceito antes de investir.
• Usado: só com configuração compatível de cabeçote, bomba e curso de elevação.
• Custos recorrentes a orçar: elastômero de ventosa, filtro e óleo de bomba, mangueira e inspeção periódica.

Modos de falha e erros comuns de especificação

Os problemas de campo repetem um padrão previsível. O mais frequente é a especificação feita só pelo peso, ignorando a porosidade da superfície: o equipamento funciona no teste com caixa plastificada e falha com papelão sem revestimento, porque a bomba não tem vazão para compensar o vazamento. O segundo é o centro de gravidade deslocado — sacaria com produto solto, caixa com conteúdo desbalanceado e bobinas fazem a carga girar sob a ventosa e escapar pela borda. O terceiro é o elastômero errado, que marca a peça, endurece com o calor ou é atacado por óleo e solvente, encurtando drasticamente a vida útil. O quarto é a estrutura: coluna chumbada em piso sem laudo de resistência ou trilho fixado em estrutura que não foi calculada para carga dinâmica. O quinto é a falta de rotina de inspeção: elastômero ressecado, mangueira com microfuro e filtro saturado degradam o vácuo aos poucos, até a falha. Estabeleça inspeção visual diária da ventosa e da mangueira, verificação periódica do nível de vácuo com o vacuostato e registro documentado dessas verificações, prática que a auditoria de segurança e a seguradora costumam exigir.

• Superfície porosa subestimada: dimensionar por vazão, não só por nível de vácuo.
• Centro de gravidade excêntrico: prever cabeçote com múltiplas ventosas e área maior.
• Elastômero incompatível com óleo, temperatura ou processo de pintura posterior.
• Fixação sem laudo de piso ou de estrutura aérea para carga dinâmica.
• Ausência de plano de inspeção e de registro das verificações periódicas.

Checklist de cotação e o que exigir do fornecedor

Cotação de manipulador a vácuo evolui muito mais rápido quando o comprador chega com os dados fechados. Reúna, antes de abrir a solicitação, a ficha da carga e a ficha do posto: com esses dois blocos, o fornecedor consegue propor cabeçote e fonte de vácuo sem uma rodada extra de perguntas. No lado do fornecedor, avalie a capacidade de fazer visita técnica com teste na sua própria carga, a existência de estoque de ventosa e filtro para reposição rápida, o prazo de fabricação declarado por escrito e a inclusão de treinamento operacional. Peça, como parte do escopo contratado, o manual em português, o memorial de cálculo do cabeçote, a apreciação de risco conforme NR-12 e a ART do responsável técnico pela instalação — documentos que a auditoria vai cobrar depois e que raramente aparecem em orçamento barato.

• Carga: peso máximo do mix, dimensões extremas, material e acabamento da superfície, porosidade, temperatura, presença de óleo.
• Ciclo: peças por hora, altura de elevação, necessidade de giro e de tombamento a 90 graus.
• Posto: distância entre coleta e descarga, pé-direito livre, tipo de piso, obstáculos e existência de estrutura aérea aproveitável.
• Utilidades: pressão e vazão de ar comprimido disponíveis, tensão elétrica, área classificada ou de lavagem.
• Documentação exigida: manual em português, memorial de cálculo, apreciação de risco NR-12, ART e treinamento.
• Pós-venda: prazo de atendimento, disponibilidade de ventosa e filtro de reposição, garantia e escopo de assistência.

O que só a Soluções Industriais entrega neste nicho

• Cotações no marketplace concentram capacidade entre 30 kg e 150 kg, faixa que cobre caixa, bobina pequena e saco de 50 kg.
• Compradores que chegam com o peso da carga mas sem a porosidade da superfície costumam receber orçamento redimensionado depois da visita técnica.
• Pedido recorrente de troca de ventosa lisa por ventosa de espuma em quem manipula papelão ondulado e madeira serrada.
• Demanda de inox 304 com acabamento sanitário vem sobretudo de frigorífico, laticínio e embalagem primária de farmacêutica.
• Locação mensal aparece em picos de safra e em obras de montagem, quando o equipamento não tem uso durante o ano inteiro.
• Fornecedores que entregam apreciação de risco NR-12 e ART junto com a máquina fecham mais rápido em planta auditada.
• Reposição de elastômero de ventosa e de filtro de vácuo é o item de peça de reposição mais cotado depois do primeiro ano.

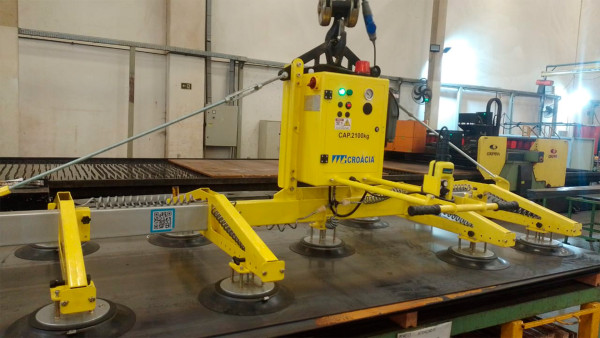

• Consultas de manipulador para chapa metálica quase sempre exigem barra espalhadora com múltiplas ventosas, não ventosa única.
