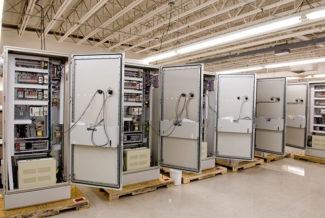

O que é a montagem de painel elétrico e quando é obrigatória

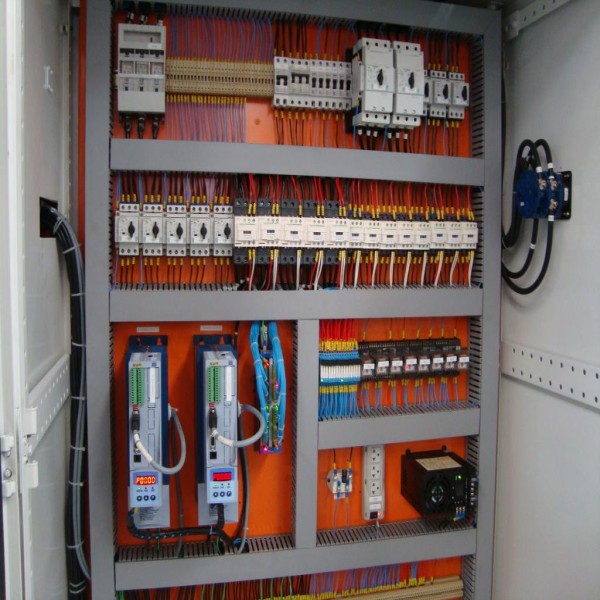

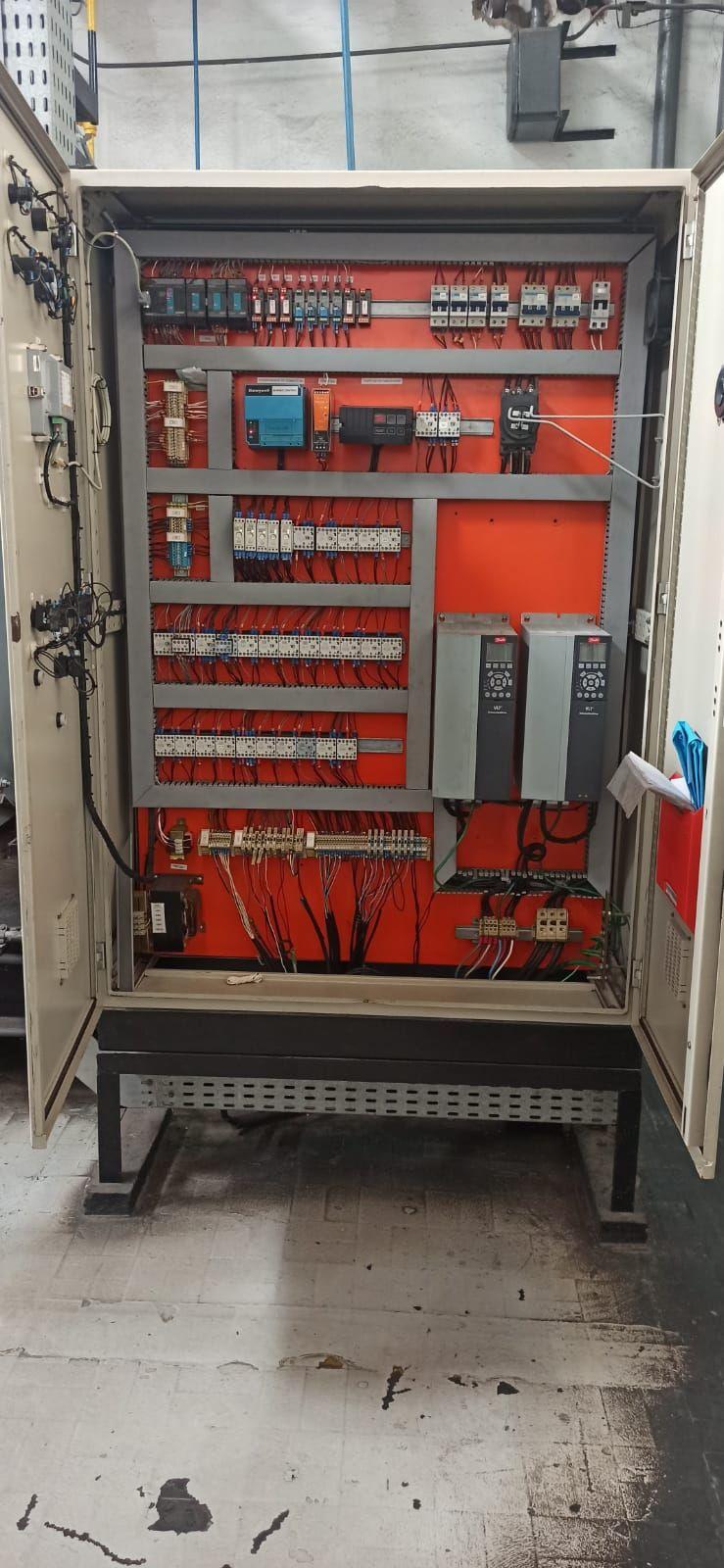

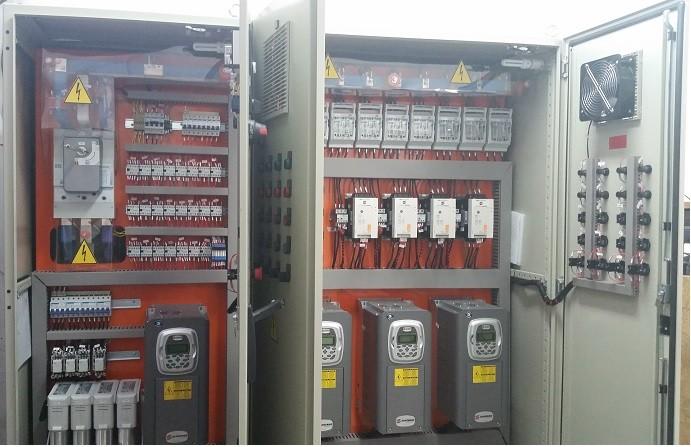

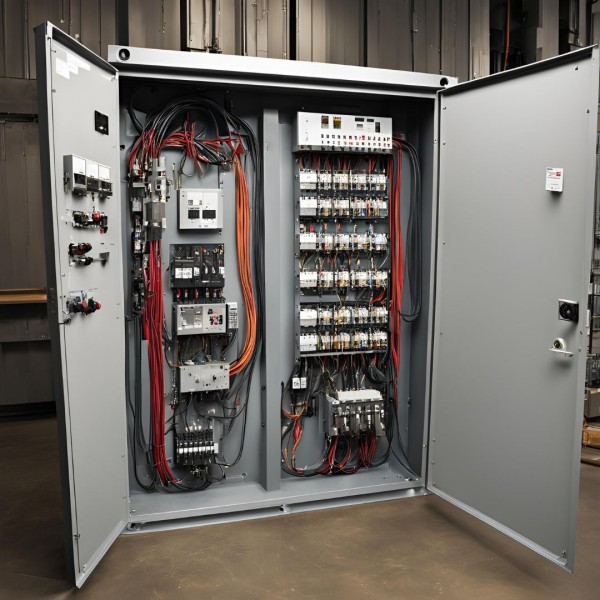

Montar um painel elétrico é transformar um projeto (diagrama unifilar e lista de componentes) em um conjunto físico ensaiado e pronto para energizar. O serviço abrange corte e furação do invólucro, fixação e cablagem de dispositivos, montagem e aperto do barramento, identificação de circuitos e testes finais. É obrigatório sempre que se instala um quadro de distribuição, um centro de controle de motores ou um painel de comando de máquina — casos em que a ABNT NBR IEC 61439 e a ABNT NBR 5410 exigem conjunto documentado, protegido e com grau de proteção adequado ao local.

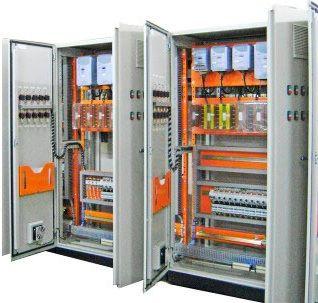

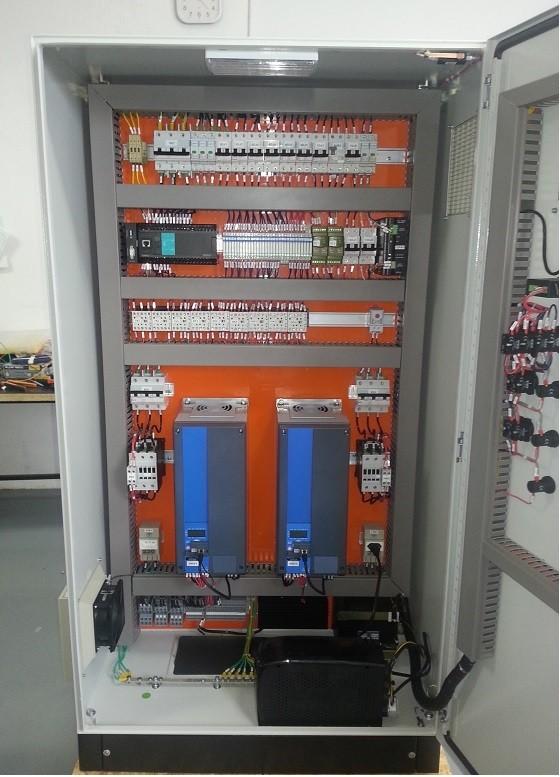

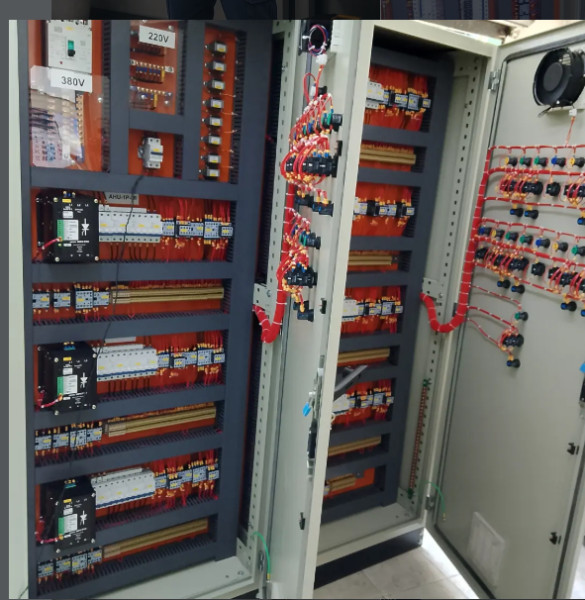

Tipos de painel elétrico: QGBT, CCM, QDC, comando e capacitores

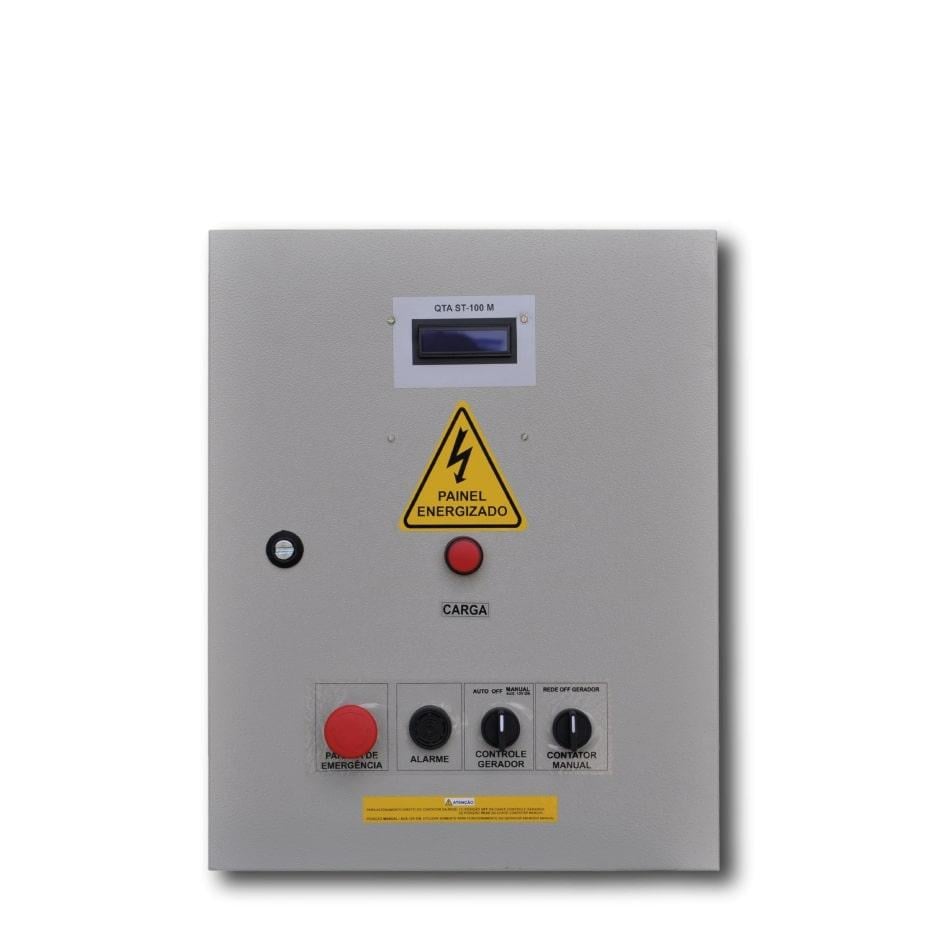

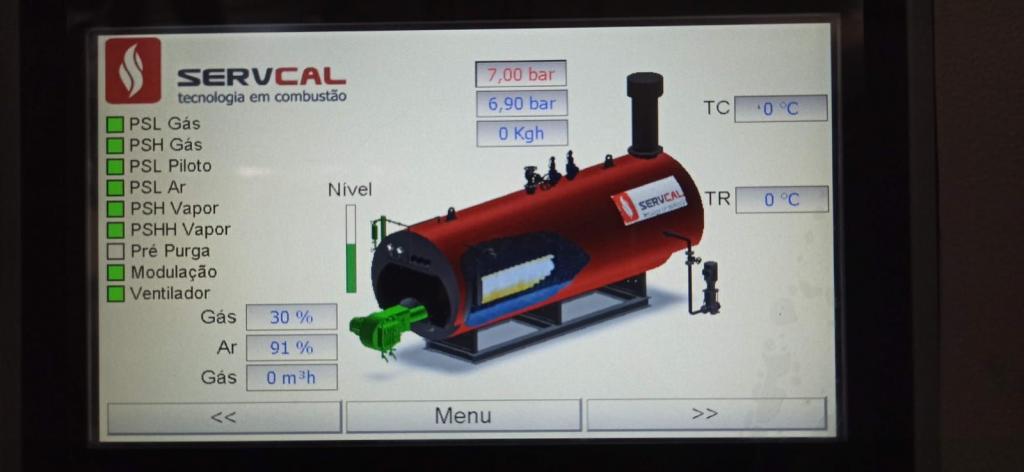

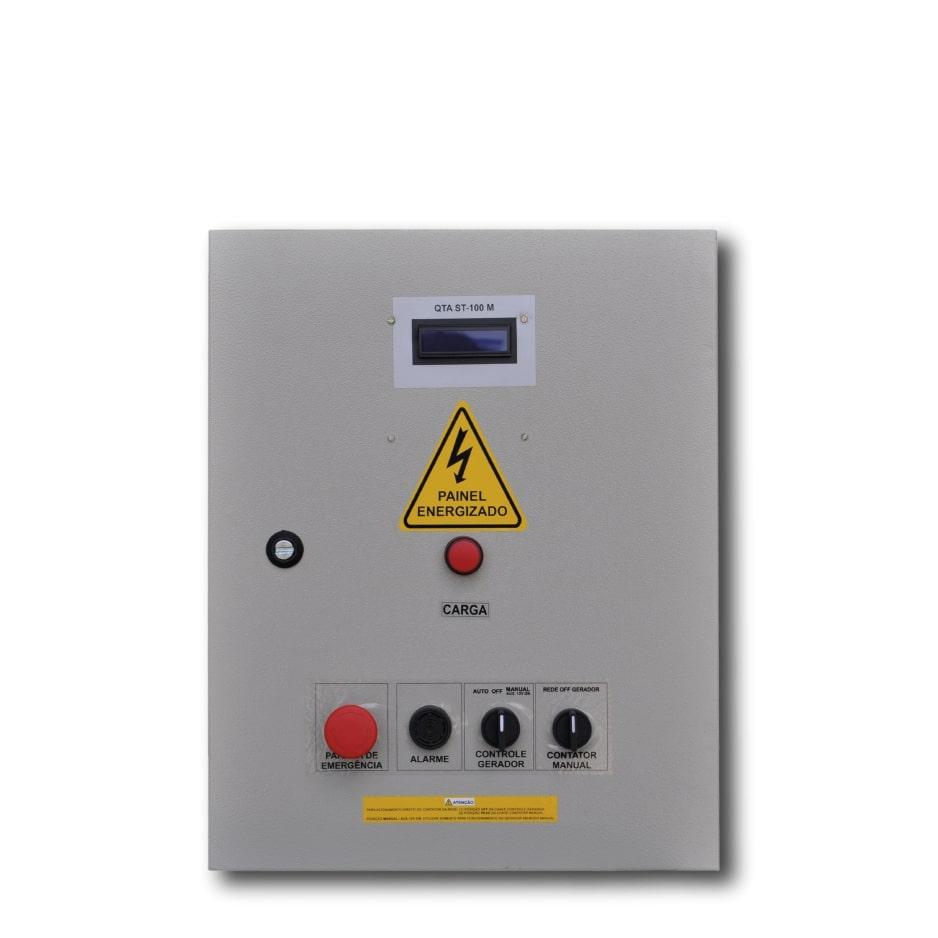

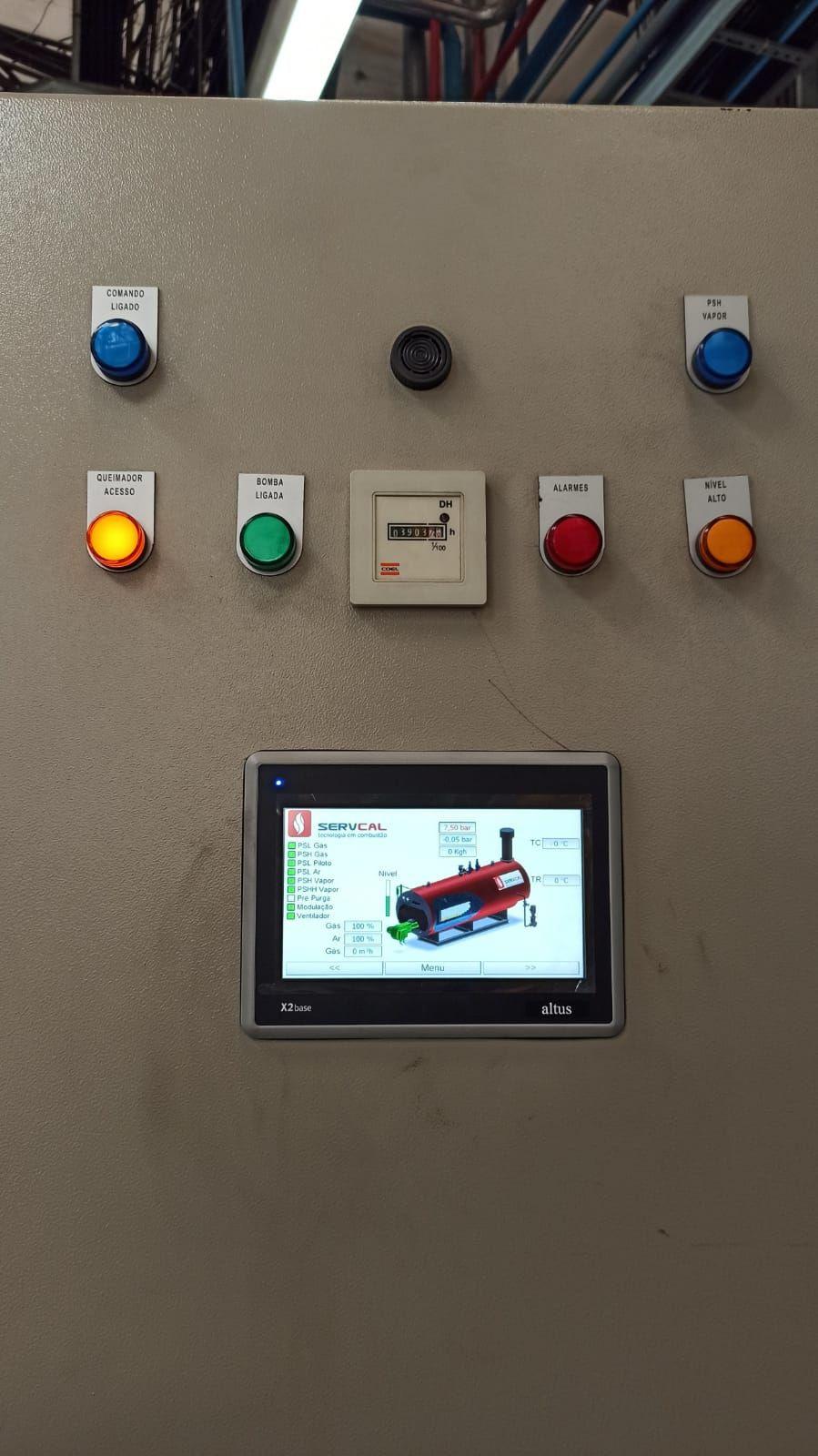

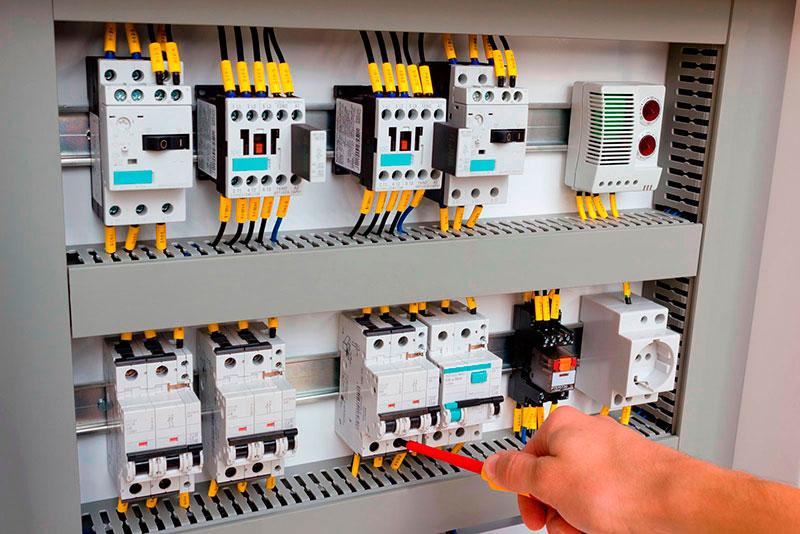

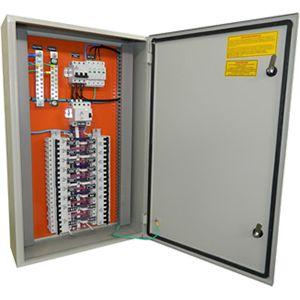

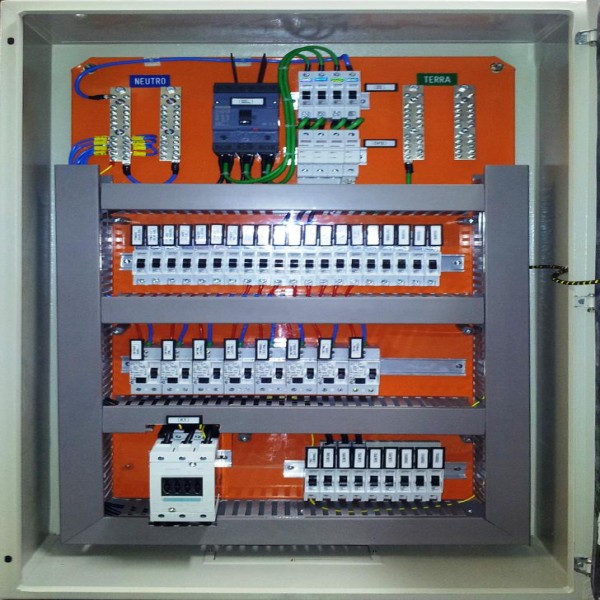

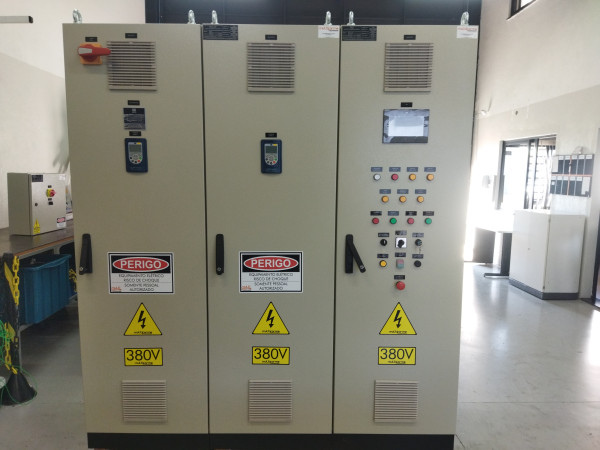

A primeira decisão de compra é o tipo de painel, porque ela define norma de referência, montagem e preço. O QGBT concentra a distribuição geral após o transformador; o CCM agrupa partidas de motores; o quadro de distribuição alimenta circuitos terminais; o painel de comando e automação abriga CLP e IHM para controlar processos e máquinas; e o banco de capacitores corrige o fator de potência. Painéis de automação frequentemente acionam válvulas proporcionais, inversores e resistências elétricas de aquecimento, o que muda a densidade de cablagem e a dissipação térmica exigida.

Normas, NR-10 e responsabilidade técnica: o que o serviço precisa cumprir

A conformidade não é opcional. A série ABNT NBR IEC 61439 rege o conjunto montado, a ABNT NBR 5410 a instalação de baixa tensão e a ABNT NBR 14039 as instalações de média tensão. A NR-10 impõe procedimentos de segurança na montagem e energização, e a NR-12 se aplica a painéis de comando de máquinas. Exija um montador que trabalhe com projeto assinado, ART do responsável técnico e, em plantas com risco elevado, estudo de arco elétrico com etiquetagem de energia incidente. Sem ART e sem laudo de ensaio, o painel pode ser recusado por auditoria e seguradora.

• ABNT NBR IEC 61439-1 e -2: requisitos gerais e conjuntos de potência
• ABNT NBR 5410: instalações elétricas de baixa tensão
• NR-10 e NR-12: segurança em eletricidade e em máquinas
• ART do responsável técnico habilitado como documento legal do serviço

Como escolher grau de proteção IP e material do invólucro

O invólucro define durabilidade e segurança. O grau de proteção IP (ABNT NBR IEC 60529) deve casar com o ambiente: IP54 basta para salas elétricas limpas, IP65/IP66 para áreas externas, poeira fina ou lavagem, e proteção contra toque acidental (IP2X interno) é requisito de segurança. No material, o aço carbono pintado é o padrão de menor custo para ambientes internos secos; o inox 304 resiste a corrosão em áreas úmidas, químicas ou alimentícias, custando substancialmente mais; e o poliéster reforçado (fiberglass) atende ambientes altamente corrosivos e não conduz. Dimensione o invólucro considerando a dissipação térmica das cargas, não só o espaço físico dos componentes.

• Sala elétrica interna: aço carbono pintado, IP42 a IP54
• Área externa ou lavável: inox 304 ou poliéster, IP65/IP66
• Ambiente corrosivo (químico, litoral): poliéster reforçado ou inox 316
• Sempre prever ventilação/exaustão ou climatização quando a dissipação exigir

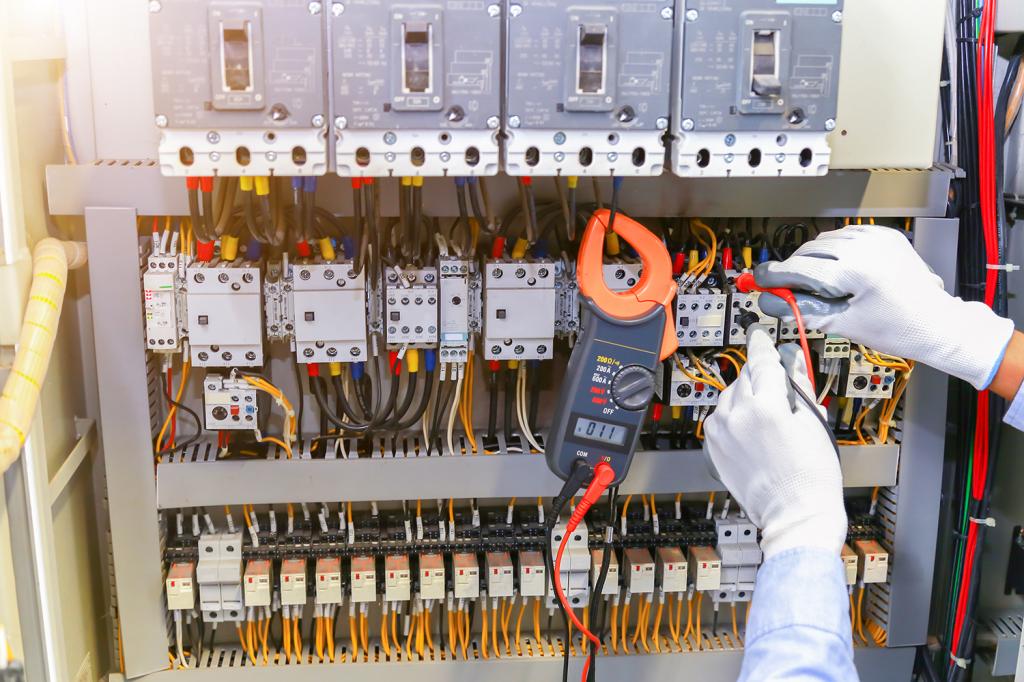

Ensaio de tipo x ensaio de rotina: o que exigir do montador

Um dos gaps mais caros na compra é confundir os dois níveis de ensaio da NBR IEC 61439. O ensaio de tipo (ou verificação de projeto) valida a arquitetura do conjunto — elevação de temperatura, suportabilidade a curto-circuito, distâncias de isolamento — e normalmente é referenciado ao sistema construtivo do fabricante do invólucro. O ensaio de rotina é feito unidade por unidade na sua encomenda: inspeção visual, teste dielétrico, verificação de fiação, aperto de conexões e ensaio de continuidade do circuito de proteção. Peça o relatório de ensaio de rotina assinado do painel entregue; ele é a prova documental de que aquele conjunto específico foi testado.

O que define o preço da montagem de painel elétrico

Não existe preço de tabela: o valor é dirigido pela engenharia embarcada. Os fatores que mais movem o orçamento são a corrente nominal e a corrente de curto-circuito presumida (que determinam a bitola do barramento e a classe dos disjuntores), o número de circuitos e a densidade de cablagem, o grau de proteção e o material do invólucro, a marca dos componentes exigida em especificação, o nível de automação (CLP, IHM, rede industrial) e os ensaios e documentação demandados. Painéis padronizados de linha custam menos que conjuntos sob medida; volume de unidades iguais dilui a engenharia e reduz o preço unitário.

• Corrente nominal e Icc/Icw (barramento e capacidade de interrupção)
• Quantidade de circuitos e densidade de fiação
• Grau de proteção IP e material do invólucro
• Marca/série de componentes especificada
• Automação embarcada (CLP, IHM, comunicação)
• Nível de ensaios, laudos, ART e as-built

Checklist de cotação: dados que qualificam o orçamento

Para receber propostas comparáveis de vários fornecedores, reúna os dados técnicos antes de cotar. Quanto mais completo o briefing, menos revisões e sobrepreço por incerteza. Um montador sério vai pedir esses itens de qualquer forma — antecipá-los acelera o orçamento e evita painel subdimensionado. Instrumentos de campo, como indicadores de nível e sensores, também entram no escopo quando o painel os alimenta ou lê.

• Diagrama unifilar ou lista de cargas e circuitos
• Corrente nominal, tensão e corrente de curto-circuito presumida (Icc)
• Grau de proteção IP e ambiente de instalação
• Tipo de painel (QGBT, CCM, comando, capacitores) e forma de segregação
• Marca de componentes exigida e nível de automação
• Ensaios/laudos, ART e documentação as-built requeridos
• Prazo, quantidade de unidades e local de entrega/comissionamento

Erros comuns e modos de falha na montagem

A maioria das falhas de painel não vem do componente, mas da montagem. O erro mais frequente é a conexão sem torque de aperto conforme o fabricante, que gera resistência de contato, sobreaquecimento e, no limite, incêndio — por isso torquímetro e registro de aperto deveriam constar do ensaio de rotina. Outros modos comuns: subdimensionar o barramento para a corrente de curto-circuito, ignorar a dissipação térmica e superaquecer o invólucro fechado, aplicar IP incompatível com o ambiente, e negligenciar a continuidade do circuito de proteção (terra). Painéis TTA/PTTA antigos migrados sem reavaliação à NBR IEC 61439 também costumam esconder inconformidades.

O que só a Soluções Industriais entrega neste nicho

O diferencial da plataforma neste nicho é o acesso comparativo a fornecedores verificados, com indicação de quem atende a sua região e em que prazo. Os números abaixo vêm do próprio marketplace:

Para Montagem De Painel Elétrico, a plataforma reúne 7 fornecedores verificados, presentes desde 2019, além da curadoria Amplitude Industrial. 3 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.
