Plataforma pantográfica elevação
Aviso de segurança. A plataforma pantográfica é equipamento de trabalho em altura: sua operação está sujeita à NR-35, à NR-12 e ao projeto conforme ABNT NBR ISO 16368. O uso exige operador capacitado (referência ISO 18878), análise de risco e inspeção periódica com emissão de laudo e ART por engenheiro habilitado. Não improvise adaptações estruturais nem opere sem checklist e treinamento válidos.
O que é e como funciona a plataforma pantográfica

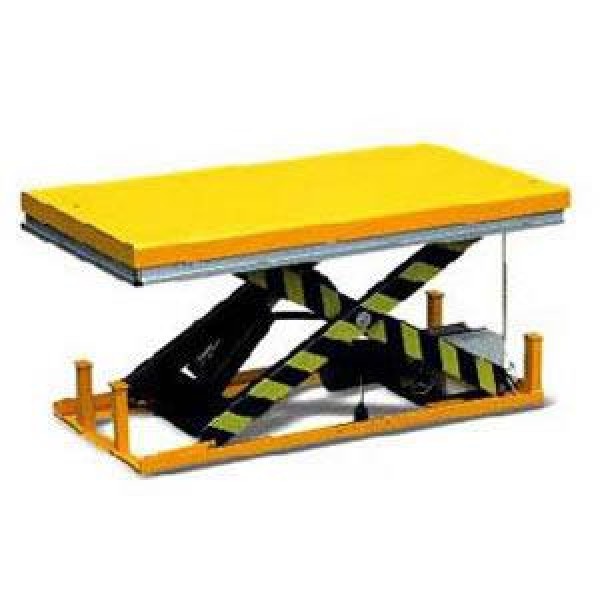

O nome vem do mecanismo em tesoura (pantógrafo): braços cruzados articulados que, acionados por um ou mais cilindros hidráulicos, se estendem e elevam a plataforma na vertical. Diferente de um braço articulado, ela não alcança pontos laterais fora da projeção da base — o alcance é essencialmente para cima. A ABNT NBR ISO 16368 define os dispositivos obrigatórios: guarda-corpo, rodapé, sistema de descida de emergência, dispositivo anti-buraco (pothole protection) e limitador de carga. Quando o serviço exige alcançar pontos altos com deslocamento horizontal, o braço hidráulico articulado é a alternativa de acesso.
- Elevação vertical por cilindro hidráulico sobre estrutura de tesoura.
- Cesta com guarda-corpo, rodapé e ponto de ancoragem para talabarte.
- Descida de emergência manual independente do sistema principal.
- Dispositivo anti-buraco que trava a base se o piso ceder.
Elétrica ou diesel: como escolher pela aplicação
A decisão mais importante é a fonte de energia, e ela é ditada pelo piso e pelo ambiente. A elétrica (bateria) é para uso interno em piso liso e nivelado — não emite gases, é silenciosa e compacta, ideal para armazéns e indústria. A diesel rough terrain (RT) tem tração 4x4, pneus de terreno e estabilizadores, feita para obra e piso irregular ao ar livre, mas é maior, mais pesada e não pode operar em ambiente fechado. Erro clássico de especificação: comprar diesel para armazém (excesso de custo e restrição de uso) ou levar elétrica para canteiro de terra (atola e desestabiliza).
- Elétrica: interno, piso liso, silenciosa, sem emissão — armazém, indústria, shopping.
- Diesel RT: externo, terreno irregular, tração 4x4 — obra, pátio, infraestrutura.
- Semi-industrial: elétrica com pneus antifuro para piso firme externo.
Dimensionamento: altura de trabalho, capacidade e largura
Especifique sempre pela altura de trabalho, não pela altura da plataforma: a norma convenciona somar cerca de 2 m (alcance do operador) à altura do piso da cesta. Se você precisa trabalhar a 10 m, uma plataforma que eleva a cesta a 8 m já atende. Depois, confira a capacidade total (peso de operadores + ferramentas + material) e a largura contra o menor vão de porta e corredor do trajeto. A extensão de plataforma amplia a área útil sem trocar o equipamento. A tabela abaixo compara portes típicos.
| Porte / fonte | Altura de trabalho | Capacidade | Largura aprox. | Aplicação recomendada |
|---|---|---|---|---|
| Compacta elétrica | até 6 m | ~230 kg | 0,76–0,81 m | Interno, piso liso, portas estreitas |
| Elétrica média | 8–10 m | 300–450 kg | 1,1–1,2 m | Indústria e comércio, piso firme |
| Elétrica grande | 12–14 m | 320–450 kg | 1,5–1,7 m | Armazém de pé-direito alto |
| Diesel rough terrain | 10–16 m | 450–700 kg | 1,8–2,3 m | Obra e terreno irregular, tração 4x4 |
Conformidade legal: NR-35, NR-12 e ISO 16368
A plataforma pantográfica é um dos itens mais fiscalizados em trabalho em altura. A NR-35 exige análise de risco, permissão de trabalho, sistema de ancoragem e operador capacitado; a NR-12 obriga proteções, comandos seguros e laudo de conformidade da máquina; e o projeto/ensaios seguem a ABNT NBR ISO 16368. Em canteiro, some-se a NR-18. A capacitação do operador tem como referência a ISO 18878. Um engenheiro ou profissional habilitado deve conduzir a inspeção periódica (em geral anual) e emitir laudo e ART. Comprar sem exigir esses documentos transfere ao seu CNPJ o passivo de segurança.
- NR-35: análise de risco, ancoragem, capacitação e supervisão.
- NR-12: proteções, laudo e inspeção da máquina.
- ABNT NBR ISO 16368: projeto, estabilidade e dispositivos de segurança.
- ISO 18878: referência de capacitação do operador de PTA.
Comprar, locar ou importar: custo total de propriedade
Como equipamento de capital, a plataforma pantográfica pede análise de TCO, não só de preço de aquisição. A regra prática usa a intensidade de uso: para poucas semanas por ano ou serviço pontual, a locação evita imobilizar capital e inclui manutenção e laudo no contrato. Para uso recorrente (uso próprio contínuo em fábrica ou armazém), a compra tende a compensar em poucos anos. Usados e importados reduzem o desembolso inicial, mas exigem due diligence: disponibilidade de peças da marca (JLG, Genie, Skyjack, Haulotte), estado dos cilindros e da estrutura de tesoura, e regularização da NR-12 no Brasil. O que mais move o preço é a altura, a fonte de energia, a tração 4x4 e o tipo de bateria.
- Locação: uso esporádico, manutenção e laudo inclusos, sem imobilizar capital.
- Compra novo: uso contínuo, previsibilidade e garantia de fábrica.
- Usado/importado: menor entrada, mas checar peças, estrutura e conformidade NR-12.
Baterias, manutenção e modos de falha
Na elétrica, a bateria é o coração do TCO. As de chumbo-ácido custam menos, mas pedem reposição de água, carga disciplinada e duram menos ciclos; as de lítio custam mais na aquisição, mas não exigem manutenção de eletrólito, aceitam carga parcial e rendem mais vida útil — compensam em operação intensa. Os modos de falha mais comuns são: bateria mal cuidada (perda de autonomia), vazamento no cilindro da tesoura, microswitch do dispositivo anti-buraco travado e desgaste dos pinos das articulações. A manutenção preventiva e a inspeção da estrutura evitam parada em plena obra e reprovação em auditoria.
- Chumbo-ácido: menor custo inicial, manutenção de água e menos ciclos.
- Lítio: sem manutenção de eletrólito, carga parcial e maior vida útil.
- Falhas típicas: cilindro, microswitch anti-buraco, pinos e autonomia da bateria.
Checklist de cotação e o que exigir do fornecedor
Para receber orçamentos comparáveis de vários fornecedores, reúna os dados que definem o equipamento antes de cotar. Além da máquina, um bom fornecedor de intralogística oferece venda, locação e assistência técnica — inclusive integrando com o rebocador elétrico e demais equipamentos de movimentação do seu fluxo. Exija sempre a documentação de conformidade: sem ela, o equipamento não pode operar legalmente.
- Altura de trabalho necessária (lembre dos ~2 m de alcance do operador).
- Carga total: operadores + ferramentas + material.
- Ambiente: interno/externo, tipo de piso e menor vão de porta/corredor.
- Fonte de energia preferida e autonomia esperada por turno.
- Exigências: laudo NR-12, capacitação do operador, ART e inspeção periódica.
- Necessidade de venda, locação ou pacote com manutenção e peças.
O que só a Soluções Industriais entrega neste nicho
O diferencial da plataforma neste nicho é o acesso comparativo a fornecedores verificados, com indicação de quem atende a sua região e em que prazo. Os números abaixo vêm do próprio marketplace:
Para Plataforma Pantográfica, a plataforma reúne 4 fornecedores verificados, presentes desde 2018, além da curadoria Amplitude Industrial. 4 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.
| Cobertura por praça | Fornecedores |
|---|---|
| Nacional | 4 |
Perguntas frequentes
Qual a diferença entre altura de trabalho e altura da plataforma?
Altura da plataforma é a que o piso da cesta atinge; altura de trabalho soma cerca de 2 m do alcance médio do operador, conforme convenção adotada na ABNT NBR ISO 16368. Especifique sempre pela altura de trabalho para não subdimensionar o equipamento.
Preciso de treinamento para operar plataforma pantográfica?
Sim. A NR-35 exige operador capacitado para trabalho em altura, e a referência internacional de capacitação de operador de PTA é a ISO 18878. Sem treinamento válido, a operação é irregular e o empregador responde pelo risco.
Posso usar plataforma diesel dentro de galpão fechado?
Não. A versão diesel emite gases de combustão e é destinada a áreas externas e terreno irregular. Para ambiente interno, use a versão elétrica a bateria, que não emite gases e é mais compacta.
É melhor comprar ou locar?
Depende da intensidade de uso. Para serviços pontuais ou poucas semanas por ano, a locação evita imobilizar capital e costuma incluir manutenção e laudo. Para uso contínuo próprio, a compra tende a compensar em poucos anos.
Que documentos devo exigir do fornecedor?
Laudo de conformidade NR-12, comprovação de capacitação do operador quando o serviço for terceirizado, e inspeção periódica com ART de profissional habilitado. Esses documentos validam a operação legal e a segurança da máquina.
Bateria de lítio vale a pena ante a de chumbo-ácido?
Em operação intensa, sim: o lítio dispensa manutenção de eletrólito, aceita carga parcial e rende mais ciclos, apesar do custo inicial maior. Para uso esporádico, a chumbo-ácido reduz o investimento, exigindo carga disciplinada e reposição de água.
O que mais influencia o preço do equipamento?
Altura de trabalho, fonte de energia (elétrica ou diesel), tração 4x4, tipo de bateria e recursos como extensão de plataforma. Certificação e regularização NR-12 também entram no custo total de propriedade.
Plataforma pantográfica é o mesmo que tenda pantográfica?
Não. A plataforma pantográfica é um equipamento de elevação de pessoas em altura, regido pela ABNT NBR ISO 16368. A tenda pantográfica é uma cobertura para eventos que apenas compartilha o nome do mecanismo articulado de tesoura.
