A placa de orifício é um dispositivo amplamente utilizado na indústria para medir o fluxo de fluidos em tubulações. Este equipamento desempenha um papel fundamental em processos de controle e monitoramento, proporcionando dados precisos sobre a vazão de gases e líquidos.
O que é a Placa de Orifício?

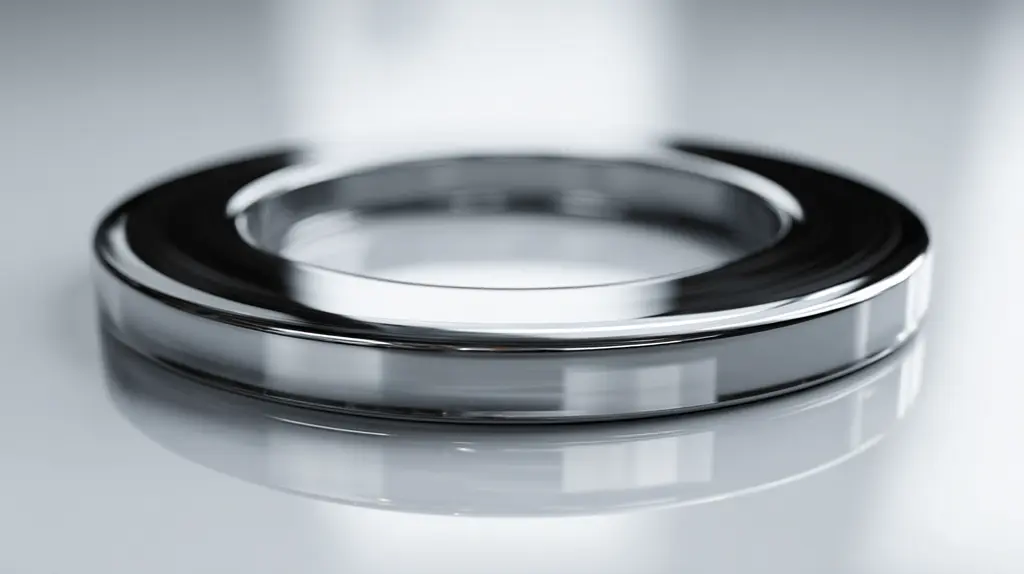

A placa de orifício é essencialmente uma chapa de metal com um ou mais orifícios de diferentes diâmetros. Ela é instalada em um tubo, criando uma diferença de pressão que pode ser utilizada para calcular o fluxo do fluido. A precisão na medição ocorre devido à relação entre a pressão diferencial medida e a vazão do líquido ou gás.
Consequentemente, a placa de orifício é uma solução eficiente e econômica. Ela pode ser fabricada em variados materiais, como aço carbono, aço inoxidável e materiais especiais, dependendo da aplicação específica e da natureza do fluido.
Benefícios da Placa de Orifício
Entre os principais benefícios da placa de orifício, destacam-se:
- Custo-efetividade: Sua fabricação é relativamente simples e barata, tornando-a uma opção acessível para muitas indústrias.
- Versatilidade: Utilizável em diferentes fluidos, como gás, vapor e líquidos, em diversas aplicações industriais.
- Confiabilidade: Proporciona medições precisas e consistentes quando instalada corretamente.
- Facilidade de instalação: A instalação da placa é rápida e não requer grandes modificações nas tubulações.
- Durabilidade: Com material adequado, a placa pode operar sob condições de alta temperatura e pressão.
Aplicações da Placa de Orifício
A placa de orifício é utilizada em diversas indústrias. Entre suas aplicações mais comuns, podemos citar:
- Indústria Petroquímica: Monitoramento de fluxo em dutos de petróleo e gás.
- Setor de Água e Esgoto: Medição de vazão em sistemas de saneamento e abastecimento de água.
- Indústria Alimentícia: Controle de processos de fabricação e embalagem.
- Indústria Farmacêutica: Monitoramento de fluidos em sistemas de produção.
- Processos Químicos: Avaliação de fluxo em reatores e tanques de armazenamento.
Funcionamento da Placa de Orifício
O funcionamento da placa de orifício baseia-se no princípio de Bernoulli, que relaciona a velocidade de um fluido à sua pressão. Quando o fluido passa pelo orifício, ocorre uma redução na seção transversal, aumentando a velocidade e reduzindo a pressão.
A medição da pressão diferencial entre a entrada e a saída do orifício possibilita o cálculo da vazão de acordo com a equação de continuidade. Assim, a vazão é diretamente proporcional à raiz quadrada da diferença de pressão gerada pelo orifício.
Considerações na Escolha da Placa de Orifício
Ao selecionar uma placa de orifício, é crucial considerar:
- Diâmetro do tubo: O tamanho do tubo influenciará no diâmetro do orifício necessário.
- Tipo de fluido: A natureza do fluido (líquido ou gás) influencia a escolha do material e o design do dispositivo.
- Temperatura e pressão: As condições operacionais devem ser avaliadas para garantir a durabilidade e a segurança da placa.
- Normas e regulamentações: É importante que a placa atenda às normas específicas da indústria em que será utilizada.
Em resumo, a escolha adequada da placa de orifício garantirá medições precisas e confiáveis.
Manutenção e Cuidados
A manutenção da placa de orifício é essencial para garantir seu desempenho. Recomenda-se realizar inspeções periódicas, observando sinais de desgaste ou corrosão. É importante também garantir que a instalação esteja livre de obstruções e que as conexões estejam em bom estado.
Conclusão
A placa de orifício é um dispositivo vital na medição de fluxo em diversos setores industriais.
Além de suas características de custo-efetividade e versatilidade, ela proporciona medições precisas e confiáveis, contribuindo assim para a eficiência operacional. Portanto, a correta seleção e manutenção deste equipamento são essenciais para o sucesso das operações industriais.
Por fim, entender as características e aplicações da placa de orifício auxilia na escolha adequada desse dispositivo, tornando-o uma ferramenta indispensável na engenharia de fluidos.
