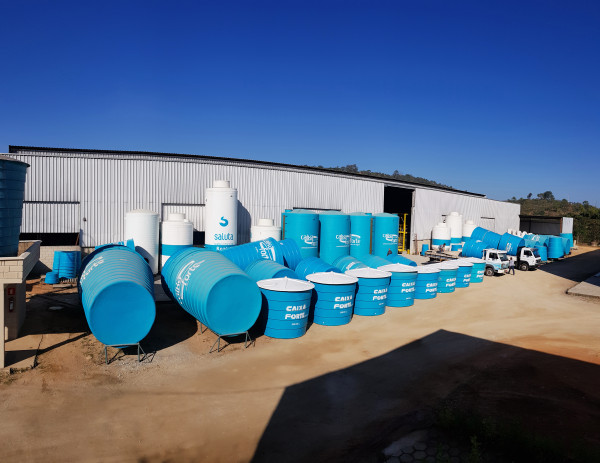

Horizontal ou vertical: quando cada geometria compensa

A escolha da geometria não é estética, é de layout e de operação. Comparado a um tanque vertical de mesma capacidade, o reservatório horizontal reduz altura e centro de gravidade, o que facilita a instalação sob pé-direito baixo, em mezanino, em subsolo ou sobre chassi rodoviário, e dispensa plataforma alta para acesso a bocais. Em contrapartida, ocupa mais área de piso e apresenta maior espelho de líquido, o que aumenta perda por evaporação em derivados leves e dificulta a drenagem total quando não há caimento previsto. Como regra prática de decisão: acima de cerca de 50 m³ com área de terreno disponível e fluido limpo, o vertical costuma custar menos por metro cúbico armazenado; abaixo disso, ou quando há restrição de altura, transporte frequente e necessidade de esvaziamento completo por gravidade, o horizontal ganha.

• Escolha horizontal quando houver limite de altura, necessidade de enterramento, montagem em skid ou carreta e esvaziamento total com dreno no ponto baixo.
• Escolha vertical quando o volume for grande, o terreno for livre e a perda por evaporação ou a área de piso forem críticas.
• Preveja caimento de 1% a 2% no sentido do dreno: sem isso o fundo retém água e borra, e a corrosão começa exatamente ali.
• Em fluidos que decantam, o horizontal facilita a retirada de fundo, mas exige boca de visita adequada para limpeza interna.

Materiais de fabricação: aço-carbono, inox, PRFV e polietileno

O material define compatibilidade química, faixa de capacidade viável, norma de aceitação e custo. O aço-carbono é o padrão em combustíveis e água industrial, sempre com pintura ou revestimento interno compatível; um reservatório de inox 304L ou 316L custa várias vezes mais por quilo, mas é obrigatório em contato com alimentos, produtos corrosivos e água desmineralizada. O PRFV resolve bem ácidos diluídos e enterramento, e o polietileno rotomoldado atende volumes menores de soluções aquosas com preço baixo e imunidade à corrosão eletroquímica, desde que o fluido não seja hidrocarboneto aromático nem solvente que permeie a parede.

Aéreo, enterrado ou jaquetado: instalação, contenção e licenciamento

A forma de instalação muda mais o custo total do que o próprio tanque. No aéreo, a ABNT NBR 17505-2 exige contenção secundária capaz de reter no mínimo o volume do maior reservatório contido na bacia, com piso impermeável, canaleta e caixa separadora de água e óleo — item que costuma ser esquecido no orçamento e sozinho responde por parcela relevante da obra. Já um tanque de combustível enterrado se enquadra como sistema de armazenamento subterrâneo, com terminologia definida pela ABNT NBR 15461, construção conforme ABNT NBR 13312 para aço-carbono ou ABNT NBR 13785 para o jaquetado, e licenciamento ambiental na forma da Resolução CONAMA 273/2000, incluindo teste de estanqueidade e, na prática, monitoramento intersticial em parede dupla. Para instalação aérea de inflamáveis, contratos e seguradoras costumam pedir fabricação conforme UL 142.

• Aéreo sobre selas: menor custo de instalação, inspeção visual fácil, mas exige bacia de contenção e área livre.
• Enterrado parede simples: barato na compra e cada vez mais restrito por órgão ambiental; avalie antes de especificar.
• Enterrado jaquetado ou parede dupla: maior investimento inicial, com detecção de vazamento no interstício e menor passivo ambiental.
• Em terreno com lençol freático alto, o tanque enterrado vazio flutua: a ancoragem em laje de fundo com cintas é item de projeto, não acessório.

Espessura, tampos e berços de sela: o que sustenta o tanque

Em um reservatório horizontal, o apoio é o ponto crítico. O costado trabalha como viga entre as selas, e a prática consagrada de dimensionamento de vasos horizontais (análise de Zick) recomenda posicionar os berços próximos aos tampos, tipicamente a cerca de um quinto do comprimento a partir de cada extremidade, com ângulo de contato da sela de no mínimo 120 graus para distribuir a reação. Berço curto, mal posicionado ou totalmente chumbado nas duas extremidades gera concentração de tensão e dilatação impedida — daí nascem as trincas de costado e o desalinhamento de bocais. A espessura resulta da soma da espessura de cálculo com a sobre-espessura de corrosão, geralmente de 1,5 mm a 3 mm em aço-carbono conforme a agressividade do fluido, e é ela que determina o peso e boa parte do preço. Se o equipamento operar acima da pressão atmosférica além dos limites de vaso não pressurizado, ele deixa de ser tanque de armazenamento e passa a exigir projeto de vaso de pressão, com tampos elípticos ou torisféricos, memorial conforme ASME BPVC Seção VIII Divisão 1 e classificação de risco pela NR-13.

• Um berço fixo e outro deslizante (furos oblongos) para absorver dilatação térmica no comprimento.
• Chapa de reforço soldada entre sela e costado em tanques longos ou de parede fina.
• Válvula de pressão e vácuo dimensionada para a maior vazão de descarga: sem ela, o esvaziamento rápido implode o costado.
• Boca de visita com diâmetro que permita entrada para limpeza e inspeção interna ao longo da vida útil.

O que define o preço e checklist para cotar com fornecedores

Não existe preço de tabela para reservatório horizontal porque quase tudo é fabricação sob medida. O preço é comandado pelo peso de material (capacidade x espessura x densidade do material), pelo tipo de aço ou resina, pelo acabamento (jateamento e pintura epóxi, revestimento interno, polimento sanitário), pela quantidade e diâmetro de bocais e acessórios, pela exigência de norma e documentação (UL 142, ASME, ART, data book) e pela logística. Esse último item é subestimado: pela Resolução CONTRAN 210/2006 há limites de largura e altura para tráfego livre, de modo que tanques de diâmetro elevado viram carga especial com autorização e escolta, ou precisam ser montados no local — o que pode custar mais do que a diferença de material. Levante os dados abaixo antes de pedir orçamento e você compara propostas realmente equivalentes.

• Capacidade nominal e capacidade útil desejada, em litros ou m³.
• Fluido armazenado, concentração, densidade e temperatura de trabalho.
• Pressão interna e de vácuo previstas (atmosférico ou pressurizado).
• Material e acabamento interno/externo pretendidos.
• Forma de instalação: aéreo sobre selas, enterrado, em skid ou sobre chassi.
• Lista de bocais, boca de visita, indicador de nível, respiro e válvulas.
• Norma ou certificação exigida em contrato e documentos de recebimento.
• Local de entrega, acesso do caminhão e disponibilidade de guindaste.
• Prazo de fabricação aceitável e necessidade de ART do projeto.

Inspeção NR-13, manutenção e modos de falha em operação

Tanque metálico de armazenamento e vaso de pressão horizontal têm rotina obrigatória de segurança: prontuário do equipamento, registro de segurança, inspeções inicial, periódica e extraordinária, com o laudo NR-13 assinado por profissional legalmente habilitado. Em sistemas subterrâneos de combustível, soma-se o teste de estanqueidade exigido no licenciamento pela Resolução CONAMA 273/2000. Na operação, as falhas se repetem com pouca variação: corrosão localizada sob a região de apoio das selas, onde a umidade fica retida entre o berço e o costado; corrosão de fundo por água decantada em tanque sem caimento; colapso por vácuo em descarga rápida com respiro subdimensionado; flutuação de tanque enterrado esvaziado em terreno saturado; e fadiga da solda de bocais rígidos ligados a tubulação sem flexibilidade. Um plano simples de medição de espessura por ultrassom nos pontos críticos, repintura preventiva e limpeza interna programada costuma custar uma fração do que custa a troca antecipada do equipamento.

O que só a Soluções Industriais entrega neste nicho

• Comparação lado a lado de aço-carbono, inox 304L/316L, PRFV e polietileno rotomoldado por faixa de capacidade, fluido e norma de aceitação.
• Critério de fronteira entre reservatório atmosférico e vaso de pressão, com o efeito prático no custo e no escopo de inspeção NR-13.
• Regra de posicionamento dos berços de sela e ângulo de contato, ligada à causa raiz das trincas de costado em tanque horizontal.
• Impacto do limite de transporte rodoviário sobre o diâmetro máximo entregue montado e sobre a decisão de fabricar em campo.
• Checklist de cotação com os 9 dados que o fabricante precisa para fechar preço sem revisão de escopo.
• Modos de falha recorrentes em operação: flutuação de tanque enterrado, colapso por vácuo no esvaziamento e corrosão sob apoio.
• Mapa dos documentos de recebimento exigíveis: data book, teste hidrostático ou de estanqueidade, ART e certificados de material.
