Tipos de acoplamento para bomba e quando usar cada um

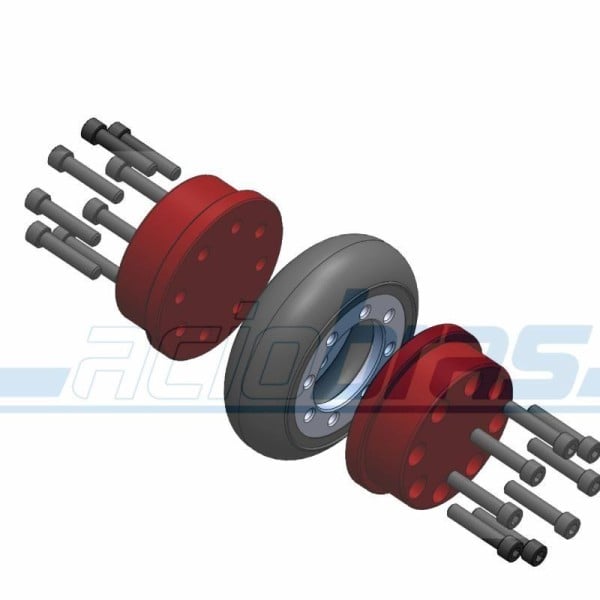

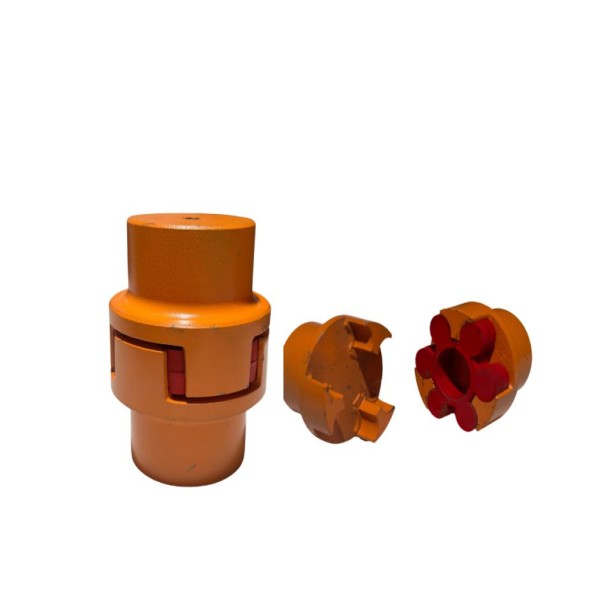

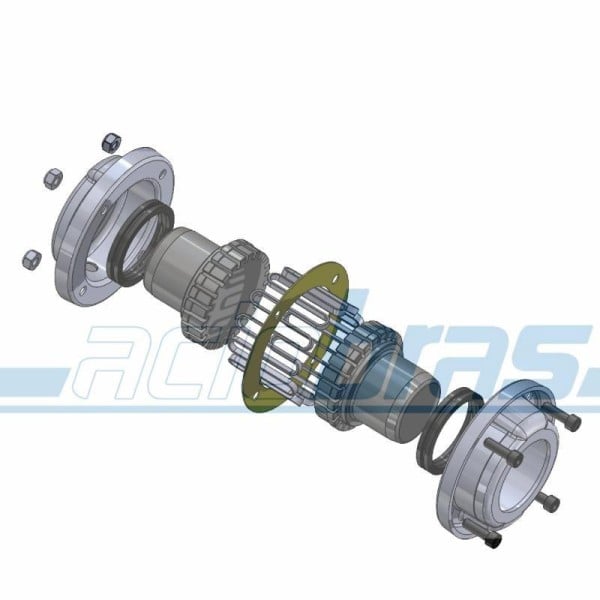

Cada tipo equilibra torque, tolerância a desalinhamento, necessidade de lubrificação e facilidade de troca. O acoplamento elástico de garras (estrela) domina bombas de uso geral pela simplicidade de trocar só o elemento; o de pneu absorve vibração e alto desalinhamento; grade e engrenagem transmitem torque elevado com choque; o de discos/lamelas não tem folga nem lubrificação, típico de bombas API; o com espaçador viabiliza a manutenção sem mexer no motor.

Como dimensionar: potência, fator de serviço e DBSE

Dimensionar não é só igualar o furo ao eixo. Parte-se da potência do motor na rotação de trabalho e aplica-se um fator de serviço que majora essa potência conforme o acionamento e o regime da bomba — motores partindo em carga, bombas alternativas e sistemas com golpe de aríete pedem fatores maiores. Depois se verifica o torque de pico, o diâmetro dos dois eixos com seus rasgos de chaveta e a distância entre pontas de eixo, que fixa o comprimento do acoplamento ou do espaçador.

• Regra prática: torque nominal do acoplamento maior ou igual à potência do motor multiplicada pelo fator de serviço, nunca só pela potência nominal
• Fator de serviço típico cresce de acionamento suave (motor elétrico + bomba centrífuga) para severo (bomba de deslocamento positivo, partidas frequentes)
• DBSE errada impede montar o espaçador ou força o elemento — meça a distância real entre pontas antes de comprar
• Rotação acima de ~3600 rpm exige revisar o limite de rpm do modelo e o grau de balanceamento

Alinhamento e os modos de falha que queimam a bomba

O acoplamento não corrige alinhamento — ele só tolera um resíduo pequeno. Desalinhamento angular, paralelo e axial acima do especificado transfere carga cíclica para os mancais, degrada o elemento elastomérico e é a causa mais frequente de falha prematura de rolamentos e selo mecânico da bomba. Por isso o alinhamento a laser ou com relógio comparador, dentro das classes da AGMA 9000, é etapa obrigatória, não opcional. Os retentores para alta temperatura e as vedações do conjunto sofrem diretamente quando o acoplamento trabalha desalinhado.

• Sintomas de desalinhamento: aquecimento do acoplamento, desgaste rápido do elemento, vibração e ruído
• Erro comum: apertar os chumbadores do motor sem realinhar após o assentamento (soft foot)
• Elemento elastomérico endurecido ou trincado indica calor excessivo ou composto inadequado à temperatura
• Acoplamento sem folga (discos) não perdoa alinhamento ruim — só use com montagem de precisão

Elemento elastomérico: material, dureza Shore e temperatura

Nos acoplamentos flexíveis com elemento, o composto define a vida útil da peça de reposição. NBR (borracha nitrílica) cobre a maioria das bombas em ambiente comum; poliuretano suporta torque maior e resiste melhor a óleo e abrasão; Hytrel e compostos especiais estendem a faixa de temperatura para aplicações quentes. A dureza Shore governa a rigidez torsional: mais mole amortece melhor e desalinha mais, mais duro transmite torque com menos amortecimento. Esse elemento é um item de desgaste — assim como guarnição de borracha e demais peças elastoméricas, tem de constar como reposição no plano de manutenção.

• NBR: uso geral, boa relação custo-benefício, faixa de temperatura moderada
• Poliuretano: maior capacidade de torque e resistência a óleo/abrasão
• Hytrel/composto especial: temperaturas mais altas e maior densidade de potência
• Especifique a dureza Shore quando o objetivo for amortecer pulsação ou proteger o motor

Normas, balanceamento e proteção NR-12

Acoplamentos flexíveis de uso geral seguem a ISO 14691; aplicações críticas de processo obedecem à API 610 e à API 671 / ISO 10441. O balanceamento em rotação elevada é classificado pela ABNT NBR ISO 21940-11 e pela AGMA 9000, tipicamente em grau G6.3 ou G2.5 conforme a rotação. Sobre a segurança operacional, a NR-12 e a ABNT NBR ISO 12100 tornam obrigatório o protetor de acoplamento, que evita contato com a parte rotativa e projeção de fragmentos em caso de ruptura do elemento. Comprar o acoplamento sem prever o protetor é um erro recorrente de especificação.

O que define o preço e checklist para cotar

O preço varia mais com o tipo, o tamanho do furo, o material do elemento e a exigência normativa do que com a marca. Um elástico de garras padrão é a base de custo; grade, engrenagem, discos e versões balanceadas ou API elevam o valor. Espaçador sob medida e furo usinado com rasgo de chaveta específico também pesam. Reunir os dados abaixo agiliza a cotação com vários fornecedores e evita comprar um componente que não monta no par bomba-motor. O acoplamento integra o mesmo universo de transmissão de potência que polias industriais e demais componentes de acionamento.

• Potência e rotação do motor e regime da bomba (para calcular o fator de serviço)
• Diâmetro dos dois eixos, tolerância e dimensão do rasgo de chaveta
• Distância entre pontas de eixo (DBSE) e se a bomba é back pull-out
• Tipo desejado (elástico, grade, engrenagem, discos, espaçador) e material do elemento
• Norma aplicável (ISO 14691, API 610/671) e grau de balanceamento exigido
• Necessidade de protetor NR-12 e quantidade de reposição do elemento
