Tipos de atenuador de ruído e onde cada um se aplica

Há duas famílias físicas distintas e confundi-las é o erro mais caro do nicho. O atenuador dissipativo converte energia sonora em calor dentro de um material poroso, sendo eficiente em médias e altas frequências, típicas de ventiladores e ar-condicionado. Já o atenuador reativo trabalha por reflexão e interferência em câmaras de expansão e ressonadores, e é o caminho para baixa frequência e pulsação, como descarga de motores e compressores alternativos. A escolha da geometria vem depois: splitter retangular para dutos de HVAC, cilíndrico com ou sem bullet central para ramais redondos e plenum quando não há comprimento de duto reto disponível.

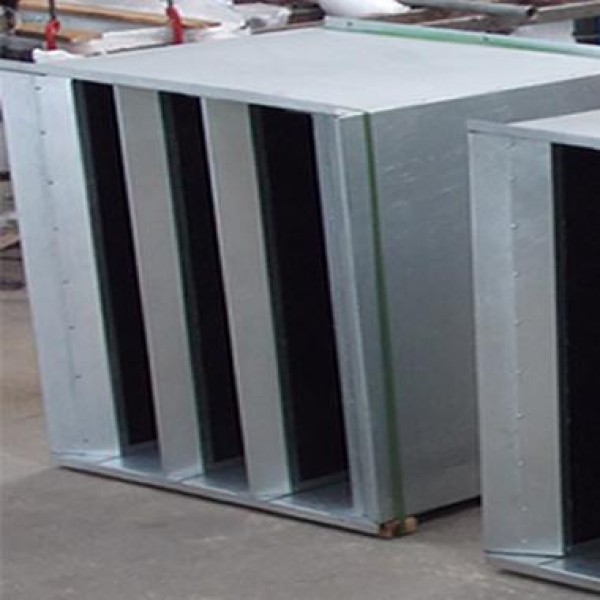

• Dissipativo splitter retangular: dutos de insuflamento e retorno em edifícios e áreas administrativas.
• Dissipativo cilíndrico com núcleo central: ramais redondos e exaustores, com ganho em alta frequência.
• Reativo de câmaras: descarga de motor diesel, compressor de pistão e sopradores de deslocamento positivo.
• Combinado dissipativo-reativo: fontes com espectro largo, quando há tanto rugido de baixa quanto sibilo de alta.
• Plenum de atenuação: retrofit com pouco espaço linear, alojando o ventilador em caixa revestida.

Como dimensionar a atenuação necessária a partir da medição

O ponto de partida não é o catálogo, é o número. Meça o nível sonoro no ponto de interesse, compare com a meta legal ou de projeto e a diferença é a atenuação exigida, sempre discriminada por banda de oitava, porque um atenuador que entrega 25 dB em 1 kHz pode entregar 6 dB em 125 Hz. Se o ruído medido na divisa é de 68 dB(A) e o limite noturno aplicável pela ABNT NBR 10151:2019 é de 50 dB(A), a necessidade líquida é de 18 dB somados a uma margem de projeto. Vale também verificar o caminho paralelo: atenuar o duto de nada adianta se a carcaça do equipamento irradia o mesmo nível, situação que exige tratar a fonte com isolamento acústico para máquinas antes ou junto com o atenuador.

• Levante o nível de potência sonora da fonte por ISO 3744 ou ISO 3746, ou peça o dado ao fabricante do ventilador.
• Defina a meta pela NBR 10151:2019 na divisa, pela NBR 10152:2017 no ambiente interno ou pelos 85 dB(A) da NR-15 no posto de trabalho.
• Trabalhe com margem, porque a atenuação de campo costuma ficar abaixo do ensaio de laboratório por vazamentos e flanqueamento.
• Acima de aproximadamente 25 a 30 dB de exigência, considere combinar atenuador com enclausuramento em vez de alongar indefinidamente o silencioso.
• Confira o ruído irradiado pela parede do duto: em alguns casos é preciso jaquetar o trecho após o atenuador.

Perda de carga e velocidade de face: o custo escondido da especificação

Cada centímetro de baffle que se acrescenta reduz a área livre e aumenta a resistência à passagem do ar, que o ventilador terá de vencer com mais pressão e mais consumo elétrico durante toda a vida do sistema. Por isso, um atenuador barato com passagem estreita pode custar mais em energia do que um modelo maior e mais aberto. A outra face do mesmo problema é o ruído regenerado: acima de determinada velocidade de face, o próprio atenuador passa a gerar ruído de fluxo e o ganho líquido despenca. Em sistemas de conforto, velocidades de face moderadas são regra; em exaustão industrial admitem-se valores maiores, desde que o ruído regenerado seja verificado no espectro de interesse.

• Peça sempre a perda de carga na vazão real de operação, não apenas o valor nominal de catálogo.
• Compare a perda de carga contra a pressão estática disponível do ventilador antes de fechar o pedido.
• Modelos com mais baffles e passagem estreita atenuam mais por metro, mas pagam com perda de carga e ruído regenerado.
• Aumentar a seção do duto na região do atenuador é frequentemente mais barato que compensar depois com um ventilador maior.
• Em retrofit, meça a pressão disponível antes: sistemas antigos costumam já operar no limite da curva.

Materiais absorventes, carcaça e proteção contra erosão

O recheio dos baffles é o que faz o trabalho no atenuador dissipativo, e a escolha usual recai sobre materiais minerais incombustíveis, com densidade definida em projeto conforme a faixa de frequência a tratar. Materiais como a lã de rocha e a manta de lã de vidro são preferidos em duto de exaustão e casa de máquinas justamente pela reação ao fogo, ao contrário de espumas orgânicas, adequadas a tratamento de ambiente mas não ao interior de dutos quentes. Sobre o absorvente entra a proteção: véu de poliéster ou tecido antierosão, seguido de chapa perfurada, evitando desprendimento de fibra para o fluxo. Em indústria de alimentos, farmacêutica e salas limpas essa barreira é requisito, não opcional.

• Absorvente mineral incombustível para dutos quentes, exaustão de combustão e casas de máquinas.
• Véu antierosão obrigatório em velocidades altas e em qualquer aplicação com exigência sanitária.
• Chapa perfurada com percentual de área aberta compatível com a faixa de frequência alvo.
• Carcaça em galvanizada para uso interno seco, aço carbono pintado para alta temperatura e inox 304 para ambiente úmido, salino ou de lavagem.
• Em atenuador reativo puro não há fibra, o que o torna a escolha natural onde qualquer desprendimento é inaceitável.

Aplicações por fonte: HVAC, geradores, compressores e exaustão

A fonte determina quase tudo. Em climatização, o problema é o ruído do ventilador chegando às salas pelo duto, e a solução é splitter na descarga e no retorno, dimensionado para as curvas de conforto da NBR 10152:2017. Em grupos geradores, o desafio é a descarga de escapamento, com gases a alta temperatura e forte conteúdo de baixa frequência, o que pede construção reativa em aço adequado e não baffle absorvente comum. Compressores alternativos e sopradores geram pulsação periódica que se resolve com câmaras sintonizadas. Já em exaustão de processo, entram poeira, umidade e agressividade química, e o atenuador precisa de acesso para limpeza. Em todos os casos, o atenuador é uma peça dentro de um conjunto maior de controle de ruído ambiental, que pode incluir barreiras, cabines e tratamento de superfícies.

• HVAC comercial e hospitalar: atenuação em insuflamento e retorno, com atenção ao crosstalk entre salas.
• Grupo gerador: silencioso de escape com classe de atenuação definida e coleta de condensado.
• Compressores e sopradores: filtro de admissão com atenuação integrada e câmaras na descarga.
• Torres de resfriamento e ventiladores axiais grandes: atenuadores de grande área na entrada e na saída de ar.
• Exaustão de processo com particulado: geometria que permita inspeção e limpeza sem desmontar o duto.

Erros de especificação que anulam a atenuação contratada

Boa parte das reclamações de desempenho não vem do equipamento, e sim do entorno. O caso mais comum é o vazamento acústico: junta de flange mal executada, tampa de inspeção sem vedação ou passagem de cabo aberta ao lado do atenuador criam um caminho de flanqueamento que derruba o resultado global, por melhor que seja o insertion loss ensaiado. Outro erro clássico é comparar propostas por um único número em dB(A), quando os espectros são diferentes e o problema real está numa banda específica. Também aparece com frequência o atenuador dissipativo comprado para resolver rugido de baixa frequência, situação em que nenhum comprimento razoável de baffle entrega o resultado esperado.

• Comparar propostas por atenuação global em vez de por banda de oitava.
• Instalar imediatamente após curva ou transição brusca, com escoamento não desenvolvido, e perder desempenho previsto.
• Ignorar o ruído irradiado pela parede do duto após o atenuador, que reintroduz energia no ambiente.
• Esquecer o flanqueamento estrutural: vibração transmitida pela base do ventilador não é resolvida por atenuador de duto.
• Aceitar catálogo sem indicação de ensaio conforme ISO 7235, sem saber em que condição o número foi obtido.

O que define o preço e o que exigir no orçamento

O preço do atenuador de ruído responde principalmente a quatro fatores: a seção transversal e o comprimento, que definem quanta chapa e quanto absorvente entram na peça; o material da carcaça, com o inox 304 em patamar bem acima da chapa galvanizada; os requisitos especiais, como alta temperatura, véu antierosão e acabamento sanitário; e a quantidade, já que se trata de fabricação sob medida em que o custo de setup se dilui na série. Por ser produto sob projeto, a cotação séria não começa por preço, mas pelos dados de processo. Reunir esses dados antes de abrir a concorrência encurta o ciclo e permite comparar propostas de fato equivalentes, inclusive contra soluções alternativas de materiais para isolamento acústico quando o caminho de propagação é aéreo e não pelo duto.

• Vazão de ar ou gás e temperatura de operação.
• Dimensões do duto existente e comprimento disponível para instalação.
• Nível sonoro medido na fonte e meta desejada, se possível por banda de oitava.
• Perda de carga máxima admissível e pressão estática disponível do ventilador.
• Ambiente de instalação: interno, externo, úmido, corrosivo, com particulado ou com exigência sanitária.
• Exigências documentais: curva de insertion loss com referência de ensaio, memorial de cálculo e desenho de fabricação com flanges.

O que só a Soluções Industriais entrega neste nicho

• Compradores que chegam com laudo acústico em mãos fecham cotação mais rápido, porque já informam o delta em dB necessário por banda de oitava.
• Pedidos de atenuador para gerador diesel concentram-se em descarga de escapamento, e exigem construção de alta temperatura, não baffle de lã comum.
• Cotações de HVAC comercial pedem atenuador retangular tipo splitter; a indústria pesada puxa mais cilíndrico e plenum de ventilador.
• A maior parte das trocas prematuras relatadas vem de erosão do absorvente por excesso de velocidade, não de falha da carcaça.
• Ambientes de alimentos e farmacêutica exigem véu protetor e carcaça inox, o que muda a faixa de preço em relação ao galvanizado padrão.
• Fornecedores que apresentam ensaio conforme ISO 7235 conseguem comparação técnica direta; os demais entregam apenas atenuação global sem lastro.
• Muitas compras chegam sem a vazão e a pressão disponível do ventilador, o que trava o dimensionamento na primeira rodada de perguntas.
• Projetos de retrofit costumam ter espaço de duto limitado e migram para atenuadores de maior número de baffles com passagem estreita.
