Filtro painel

Tipos de filtro para painel elétrico e quando cada um se aplica

O nicho se divide em três configurações que raramente aparecem separadas nas descrições comerciais. O conjunto ventilado tem ventilador axial e é a entrada de ar do painel. O filtro de saída, ou de exaustão, é passivo e serve de rota de escape do ar aquecido, sempre instalado na parte superior do lado oposto. E há o elemento filtrante avulso, vendido em kit de reposição ou em manta de poliéster em rolo para corte na medida. Um painel que recebe só a entrada ventilada, sem a saída correspondente, pressuriza e perde vazão real.

• Conjunto ventilado com ventilador axial: entrada forçada, usado quando a carga térmica supera a dissipação natural da chapa.
• Filtro de saída passivo: obrigatório como par da entrada, dimensionado com área igual ou maior que a de admissão.

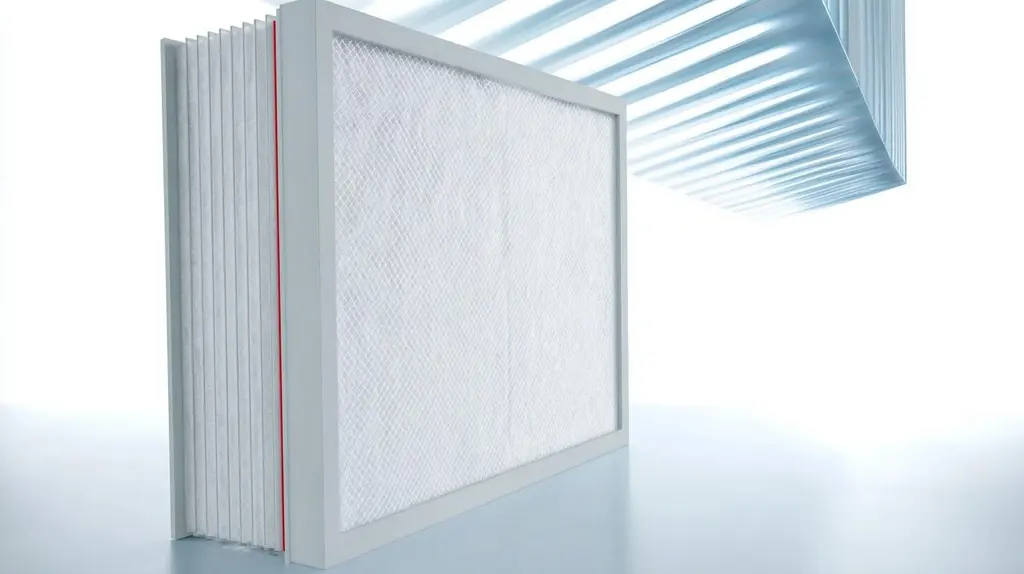

• Elemento filtrante em manta sintética descartável: padrão para poeira seca, troca simples e custo baixo por unidade.
• Elemento metálico lavável em alumínio expandido: indicado em ambientes com névoa oleosa e temperatura alta, reutilizável após limpeza.
• Manta filtrante em rolo: solução para frotas de painéis com recortes de vários tamanhos.

Medida de recorte, grau IP e compatibilidade na reposição

Na compra de reposição, o dado que resolve a cotação não é a marca do conjunto antigo, mas a medida do recorte na chapa e a medida externa da grelha. Os recortes seguem uma família normalizada, e é ela que permite trocar de fornecedor sem refazer furação. O grau de proteção do conjunto montado também é atributo de compatibilidade: instalar um conjunto IP54 num quadro que precisa ser IP55 rebaixa o invólucro inteiro, com efeito direto sobre a conformidade declarada na ABNT NBR IEC 60529.

Como dimensionar a vazão pela carga térmica do painel

O caminho correto é somar a potência dissipada por cada componente interno em watts, comparar com a diferença admissível entre a temperatura interna alvo e a temperatura ambiente do local e só então escolher a vazão. Quanto menor esse delta, maior a vazão necessária. Painel instalado em galpão que chega a 40 °C tem folga muito menor que painel em sala climatizada, e é aí que a maioria dos projetos erra. Inversores de frequência e soft-starters costumam responder pela maior parcela da dissipação, e a informação de perda em watts está na folha de dados do próprio acionamento.

• Levante a dissipação em watts de disjuntores, fontes, transformadores de comando e principalmente inversores.
• Defina a temperatura interna máxima aceita pelo componente mais sensível, normalmente a fonte chaveada ou o CLP.
• Meça a temperatura ambiente real no pior turno do ano, não a média da cidade.
• Escolha a vazão do ventilador com folga sobre o valor calculado, porque o filtro sujo já opera abaixo do nominal.
• Confirme que a área de saída acompanha a de entrada, sob pena de estrangular o fluxo.

Troca do elemento, modos de falha e erros comuns de especificação

O filtro de painel falha de forma silenciosa: nada para de funcionar no dia da saturação, mas a temperatura interna sobe e a degradação aparece meses depois como fonte queimada ou trip térmico intermitente. O intervalo de troca não é fixo, é função do contaminante. Ambiente de escritório técnico admite intervalos longos; marcenaria, indústria têxtil, moagem e planta de cimento exigem inspeção muito mais frequente, às vezes semanal. A limpeza da área externa ao painel e o uso de meio metálico lavável quando há óleo em suspensão reduzem a frequência de compra, mas exigem rotina real de manutenção.

• Instalar entrada e saída no mesmo lado, criando curto-circuito de ar e deixando o fundo do painel sem renovação.
• Especificar classe filtrante alta demais para poeira grossa, elevando a perda de carga sem ganho prático.
• Ignorar o sentido do fluxo do ventilador e insuflar para fora do painel.
• Deixar o painel despressurizado por filtro rasgado, permitindo entrada de pó pelas frestas.
• Trocar o elemento com o painel energizado sem procedimento da NR-10 e sem trabalhador autorizado.

O que define o preço e checklist para pedir orçamento

Não existe preço único: o valor por unidade varia com o tamanho do recorte, com a presença ou ausência de ventilador, com a tensão de alimentação, com a classe do meio filtrante, com a exigência de corpo autoextinguível e, principalmente, com a quantidade. Pedido de reposição para uma frota inteira de painéis costuma ser cotado por lote de elementos filtrantes, e não por conjunto completo, o que muda a faixa de preço de forma relevante. Fornecedores também precificam diferente quando o cliente pede manta em rolo para corte próprio.

• Medida do recorte na chapa e medida externa da grelha, em milímetros.
• Se precisa de conjunto ventilado, filtro de saída ou apenas elemento de reposição.
• Tensão e frequência de alimentação do ventilador (110 ou 220 Vca, 24 Vcc).
• Grau de proteção exigido para o painel montado, conforme ABNT NBR IEC 60529.
• Classe do meio filtrante e tipo de contaminante predominante no ambiente.
• Quantidade por pedido e periodicidade estimada de reposição.
• Exigência de material autoextinguível e eventual laudo ou certificado a ser anexado.

Quando o filtro não resolve: alternativas de climatização de painel

Ventilação filtrada só funciona quando o ar externo está mais frio que o interior desejado e é razoavelmente limpo. Em ambiente muito quente, muito úmido ou com contaminante corrosivo, o caminho passa a ser trocador de calor ar-ar, ar-água ou climatizador dedicado de painel, que trabalham em circuito fechado e preservam o grau IP sem admitir ar externo. Em áreas classificadas sob a ABNT NBR IEC 60079-0, a ventilação filtrada convencional está fora de escopo. Também vale separar o problema: às vezes o calor vem de fora, e a solução é sombreamento ou ventilação do ambiente, e não do quadro. Para ambientes gerais, um ventilador industrial ou um trocador de calor com manutenção em dia muda o cenário térmico antes mesmo de mexer no painel, assim como programas de limpeza de trocador de calor mantêm a eficiência do circuito de resfriamento.

O que só a Soluções Industriais entrega neste nicho

• Recorte de chapa já existente é o dado que mais trava cotação de reposição neste nicho.
• Compradores pedem conjunto ventilado e esquecem o filtro de saída, o que anula o fluxo de ar.
• Volume real de compra recorrente está no elemento filtrante avulso, não no conjunto completo.
• Painéis com inversores de frequência concentram a maior parte da carga térmica declarada nos pedidos.
• Ambientes com poeira de cimento e fiapo têxtil derrubam o intervalo de troca para semanas.
• Cotações que informam vazão em metros cúbicos por hora e delta de temperatura fecham mais rápido.
• Checklist de cotação com medida de recorte, tensão, classe filtrante e grau IP evita retrabalho de orçamento.
• Pedidos de manta em rolo para corte próprio aparecem quando a frota de painéis tem muitos tamanhos.
