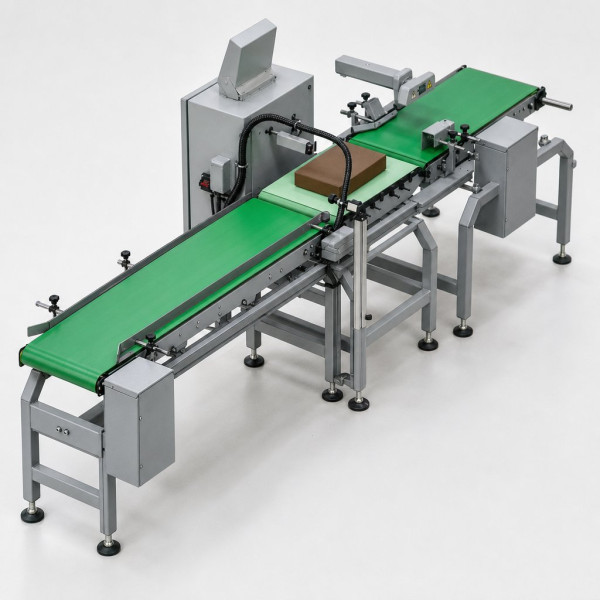

Balança de fluxo

Como funciona a medição de vazão mássica de sólidos

O princípio é simples e implacável: a exatidão final é o produto de duas medições independentes. A carga linear sobre a ponte é obtida pelas células de carga, e a velocidade da correia pelo encoder acoplado a um rolete de retorno livre de escorregamento. O integrador calcula a vazão instantânea e acumula o total no tempo, mantendo registro não volátil. Erro em qualquer um dos dois sinais propaga direto para a totalização, motivo pelo qual encoder acoplado ao tambor motriz — sujeito a patinagem — é uma das causas mais comuns de desvio persistente.

• Ponte de pesagem: sustenta 1, 2 ou 4 roletes sobre células de carga.
• Sensor de velocidade: encoder ou tacômetro em rolete de retorno, nunca no tambor motriz.
• Integrador eletrônico: calcula t/h, totaliza e comunica em 4-20 mA, Modbus ou Profibus.
• Estrutura do transportador: alinhamento, tensionamento e trecho reto definem o teto de exatidão.

Integradora de correia, alimentador gravimétrico ou balança de impacto: qual escolher

Confundir as três famílias é o erro de especificação mais caro do nicho. A integradora de correia apenas mede o que passa e é indicada quando a vazão é imposta por outro equipamento. O alimentador gravimétrico de perda de peso, ou loss-in-weight, pesa a tremonha inteira e controla um dosador para manter a vazão no setpoint, sendo a escolha para pós finos, aditivos e microdosagem em linha de ração, plástico ou química. A balança de impacto mede a força do material em queda livre na descarga de um chute, ocupa pouco espaço e custa menos, mas entrega exatidão inferior e sofre com variação de umidade e granulometria. Para líquidos e gases o caminho não é nenhuma das três: nesses casos, a medição de vazão mássica em linha é feita por medidor Coriolis ou térmico.

Classe de exatidão: quanto de precisão o seu processo realmente exige

Especificar exatidão além da necessidade é a forma mais rápida de dobrar o orçamento sem ganho de processo. Uma integradora de rolete único, calibrada e bem instalada, entrega totalização na faixa de ±1%, suficiente para controle de produção interna e balanço grosseiro. Passar para ±0,5% costuma exigir ponte de dois roletes, estrutura reforçada e trecho reto ampliado; chegar a ±0,25% ou ±0,2% conforme as classes da OIML R50 demanda quatro roletes, células classe C3 ou superior segundo a OIML R60, correia dedicada e disciplina de calibração. A pergunta prática é: o número medido vai fechar contrato, apurar tributo ou apenas orientar a operação? Só o primeiro caso justifica a classe mais alta, e só ele obriga à conformidade da Portaria Inmetro nº 66/2019 com verificação periódica.

• Controle interno e apontamento de produção: ±1% resolve na maioria dos casos.
• Balanço de massa entre etapas e controle de perdas: ±0,5% costuma ser o ponto de equilíbrio.
• Transação comercial, faturamento e apuração fiscal: exija classe conforme OIML R50 e aprovação de modelo Inmetro.
• Dosagem de aditivo com impacto direto na formulação: avalie loss-in-weight em vez de correia.

O que define o preço de uma balança de fluxo

Não existe preço de tabela porque nenhuma balança de fluxo é um item de prateleira: cada conjunto é dimensionado para uma correia e um material específicos. Os fatores que mais movem o orçamento são a classe de exatidão pretendida — o salto de ±1% para ±0,25% multiplica o custo do conjunto por conta dos roletes adicionais, das células de classe superior e da estrutura —, a largura e a velocidade da correia, a necessidade de certificação Ex para área classificada, o grau de proteção contra pó e lavagem, e o escopo de serviço incluído. Muitas propostas parecem baratas porque entregam só o hardware: instalação, alinhamento do transportador, comissionamento, fornecimento de peso-padrão ou corrente de teste e laudo de aferição inicial costumam ser linhas separadas que somam parcela relevante do total. Ao comparar cotações, exija o mesmo escopo em todas.

• Classe de exatidão e número de roletes da ponte.
• Largura, velocidade e vazão nominal da correia.
• Certificação para área classificada e grau de proteção IP.
• Protocolo de comunicação e integração com o supervisório existente.
• Serviços: instalação, comissionamento, calibração inicial e treinamento.
• Meio de calibração fornecido: peso-padrão, corrente de teste ou material real.

Checklist de cotação: o que reunir antes de pedir orçamento

Fornecedor que orça balança de fluxo sem esses dados está chutando, e o desvio aparece no comissionamento. Reúna as informações abaixo em uma folha só e envie junto do pedido de cotação — isso reduz o ciclo de proposta e evita a substituição de equipamento por incompatibilidade dimensional ou de faixa.

• Material transportado, densidade aparente, granulometria e umidade.
• Vazão mínima, nominal e máxima em t/h, com o percentual de tempo em cada faixa.
• Largura da correia, velocidade em m/s, espaçamento entre roletes e inclinação do transportador.
• Comprimento de trecho reto disponível antes e depois do ponto de instalação.
• Classe de exatidão exigida e finalidade do dado: processo, balanço ou transação comercial.
• Ambiente: pó, umidade, lavagem, temperatura e classificação de área conforme ABNT NBR IEC 60079-10-2.
• Protocolo de comunicação do CLP ou supervisório e tensão de alimentação disponível.
• Escopo desejado: fornecimento, instalação, comissionamento, calibração e laudo.

Erros de instalação e modos de falha mais comuns

A maior parte das reclamações de exatidão em balança de fluxo não vem do instrumento, mas do transportador. Ponte instalada em trecho com desalinhamento, roletes adjacentes travados ou com altura fora do plano da ponte, tensionamento irregular da correia e emenda rígida passando sobre a área de pesagem criam erro cíclico que nenhuma calibração corrige. Acúmulo de material na estrutura da ponte falseia a tara e produz leitura crescente ao longo do turno. Encoder acoplado ao tambor motriz mede velocidade do tambor, não da correia, e superestima a vazão sempre que há patinagem. Em ambiente com pó abrasivo, cabos de célula sem proteção mecânica e prensa-cabos mal vedados são a causa recorrente de deriva de sinal e falha prematura.

• Trecho reto insuficiente antes e depois da ponte de pesagem.
• Roletes adjacentes fora de alinhamento ou de plano com a área de pesagem.
• Acúmulo de material sob a ponte alterando a tara de correia vazia.
• Encoder no tambor motriz, sujeito a escorregamento da correia.
• Vibração de estrutura e passagem de emenda gerando ruído no sinal de carga.
• Cabo de célula sem blindagem correta ou compartilhando eletroduto com força.

Calibração, aferição e verificação legal

Uma balança de fluxo precisa de dois procedimentos distintos, e o comprador costuma confundi-los. A calibração de zero, feita com a correia vazia rodando pelo menos uma volta completa, ajusta a tara e deve ser rotina de partida de turno em ambientes com acúmulo. A calibração de span usa peso-padrão suspenso, corrente de teste calibrada ou, no método mais fiel, material real pesado depois em balança rodoviária ou de plataforma. Verifique se o laudo entregue distingue erro instantâneo de erro de totalização acumulada: são grandezas diferentes e é comum uma proposta prometer exatidão instantânea que não se sustenta na integração. Quando o valor medido embasa transação comercial, além da calibração interna há a verificação por órgão delegado do Inmetro, nos moldes do controle metrológico legal aplicável aos instrumentos de pesagem automáticos.

• Zeragem dinâmica com correia vazia: diária ou por turno em ambiente empoeirado.
• Calibração de span com corrente de teste ou peso-padrão: periodicidade típica trimestral a semestral.
• Validação com material real e pesagem de referência: recomendada anualmente ou após intervenção no transportador.
• Verificação metrológica legal por órgão delegado quando houver uso em transação comercial.
• Registro de histórico de calibração para auditoria e para rastrear deriva de célula.

Aplicações por setor e integração com a instrumentação da planta

Em mineração e britagem, a balança de fluxo mede o alimentado de britadores e moinhos e fecha o balanço de massa entre etapas. Na indústria de cimento, controla a proporção de calcário, argila e corretivos na alimentação do moinho de cru, onde desvio de dosagem altera diretamente a qualidade do clínquer. Na agroindústria e em fábricas de ração, faz o recebimento e a blendagem de grãos e farelos. Em fertilizantes e reciclagem, o desafio é material higroscópico e abrasivo, que exige revisão de tara mais frequente. Em todos eles o sinal do integrador entra no supervisório junto com os demais instrumentos de processo, e é comum a mesma planta combinar o dado de sólidos com medição de líquidos e gases feita por equipamentos medidores de vazão em linha, além de instrumentos de nível em silos e tremonhas para fechar o inventário.

O que só a Soluções Industriais entrega neste nicho

• Comparação direta entre integradora de correia, alimentador gravimétrico e balança de impacto para o mesmo material.
• Faixas de classe de exatidão praticadas no Brasil e o salto de preço entre 1% e 0,2%.
• Checklist de cotação com os dados de correia, material e vazão que o fornecedor precisa antes de orçar.
• Diferença prática entre erro instantâneo e erro de totalização acumulada em laudo de aferição.
• Rotina de calibração com peso-padrão, corrente de teste e material real, com periodicidade típica por setor.
• Requisitos de área classificada e grau de proteção que reprovam equipamento já comprado.
• Modos de falha recorrentes em cimenteira, mineração e agroindústria por desalinhamento e acúmulo de pó.
