O que é uma chave de fluxo e como ela aciona

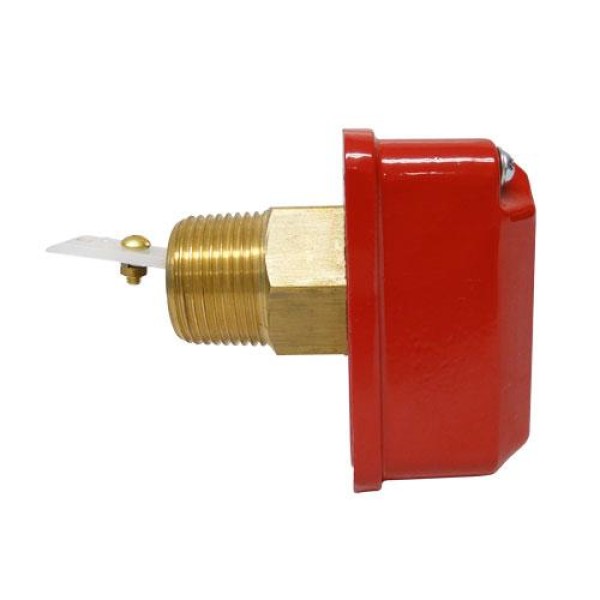

O princípio mais difundido é o mecânico: uma palheta inserida na tubulação sofre o arrasto do fluido em movimento e desloca um conjunto haste-ímã que, ao vencer a força de uma mola calibrada, comuta um microswitch. Quando a vazão cai abaixo do ponto de ajuste, a mola retorna a palheta e o contato reverte. Nos modelos de pistão magnético o fluido empurra um êmbolo contra mola dentro de um cilindro, e um reed switch externo detecta a posição do ímã, arranjo que dispensa palheta e funciona bem em diâmetros pequenos. Já os modelos térmicos aquecem um elemento sensor e medem quanto calor o fluido em movimento retira dele, sem qualquer peça móvel dentro da linha. Em todos os casos a saída é discreta e serve para partir ou bloquear bomba, liberar aquecimento, disparar alarme ou compor um permissivo de processo.

• Palheta (paddle): faixa ampla, custo baixo, exige espaço interno na tubulação.
• Pistão magnético: bom em DN pequeno e em óleo hidráulico, sensível a sujeira grosseira.
• Dispersão térmica: sem partes móveis, detecta vazões muito baixas, resposta mais lenta.
• Ultrassônica clamp-on: instalada por fora do tubo, sem quebra de linha nem perda de carga.

Chave de fluxo, fluxostato ou transmissor: qual resolve o seu problema

A confusão mais cara desse mercado é comprar o instrumento da família errada. Chave de fluxo e fluxostato são o mesmo produto: sinal discreto, tem fluxo ou não tem, com um ponto de ajuste. Se o requisito for registrar valor, totalizar consumo, gerar tendência ou fechar malha de controle, o instrumento correto é outro. Um transmissor de vazão entrega sinal analógico contínuo, tipicamente 4-20 mA, permitindo ao CLP saber quantos metros cúbicos por hora passam naquele instante; um rotâmetro entrega leitura local visual; um hidrômetro totaliza volume para faturamento. A regra prática é direta: se a lógica do processo cabe numa entrada digital, use chave de fluxo e economize; se alguém vai perguntar quanto está passando, o discreto não resolve e a troca sai mais cara do que ter especificado certo. Muita planta acaba com as duas coisas, o transmissor para o histórico e a chave para o intertravamento, porque o intertravamento de segurança não deve depender da mesma cadeia eletrônica que faz o controle.

Como escolher a tecnologia pelo fluido e pela faixa de vazão

A escolha começa pelo fluido e pela menor vazão que precisa ser detectada de forma confiável, não pela vazão nominal da linha. Palheta mecânica é a opção de melhor custo em água limpa e utilidades a partir de DN 25, mas perde repetibilidade quando a vazão de trabalho fica muito próxima do ponto de acionamento ou quando o líquido é viscoso. Óleo hidráulico e diâmetros pequenos pedem pistão magnético. Fluidos sujos, com sólidos em suspensão ou com risco de incrustação na palheta, favorecem o sensor térmico, que também é o único que detecta bem vazões de poucos litros por minuto. Em ar comprimido e gases, palheta praticamente não funciona por falta de arrasto: a rota é térmica. Já a ultrassônica clamp-on resolve o caso em que a linha não pode ser parada nem perfurada, ao custo de exigir tubo de parede compatível e boa acoplagem.

Ponto de acionamento, rearme e a histerese que ninguém informa

Toda chave de fluxo tem dois valores diferentes: a vazão que faz o contato comutar quando o fluxo aumenta e a vazão, sempre menor, em que ele volta ao repouso quando o fluxo cai. A diferença entre os dois é a histerese, e é ela que impede o contato de oscilar sem parar quando a vazão real fica flutuando em torno do ajuste. O erro clássico é ajustar o acionamento colado à vazão normal de operação: qualquer variação de pressão de rede começa a ligar e desligar a bomba, o contator queima em semanas e o problema é atribuído ao instrumento. A heurística de campo é ajustar o ponto de acionamento com folga confortável abaixo da vazão normal de trabalho e acima da vazão que caracteriza falha, de modo que ambos os limites fiquem fora da faixa de histerese. Em rede de incêndio o raciocínio muda: a norma trata de retardo de tempo, porque um transiente de pressão não pode disparar alarme, mas um escoamento sustentado tem de disparar.

• Nunca ajuste o set point no valor exato da vazão nominal da linha.
• Peça ao fornecedor os dois valores, acionamento e rearme, não apenas um.
• Considere a variação real de vazão do processo, incluindo partida e operação parcial.
• Em bomba com partida direta, prefira retardo eletrônico ou relé temporizado para absorver o transiente.

Instalação: trecho reto, orientação e os erros que queimam o instrumento

A maior parte das devoluções por acionamento errático não é defeito de fábrica, é montagem. A palheta precisa de perfil de escoamento estabilizado: instalar imediatamente após curva, tê, redução ou válvula de controle joga turbulência sobre ela e o ponto de acionamento deixa de ser repetitivo. A prática consolidada é reservar vários diâmetros nominais de trecho reto a montante e alguns a jusante, sempre conferindo o valor exato no manual do fabricante, que varia por modelo. Também importa a orientação: em tubulação horizontal, a palheta trabalha melhor com o cabeçote para cima, e a seta de sentido de fluxo gravada no corpo precisa coincidir com o escoamento real, caso contrário o dispositivo simplesmente não aciona. Em linha vertical, verifique se o modelo é homologado para fluxo ascendente, porque nem todos são. Por fim, dimensione a palheta para o diâmetro certo: palheta longa demais em DN pequeno raspa na parede, e curta demais em DN grande não recebe arrasto suficiente.

• Trecho reto a montante e a jusante conforme manual, medido em múltiplos de DN.
• Sentido de fluxo conforme a seta no corpo; instalação invertida não aciona.
• Cabeçote para cima em tubulação horizontal, salvo indicação diferente do fabricante.
• Filtro de linha antes da chave em fluido com sólidos, para não travar palheta ou pistão.
• Ponto de instalação acessível para teste periódico e substituição sem drenar a planta inteira.

Modos de falha, manutenção e vida útil real

As falhas se concentram em quatro padrões. O primeiro é fadiga mecânica da palheta por golpe de aríete: partidas diretas repetidas de bomba impõem um impacto hidráulico que dobra ou trinca a lâmina, e o sintoma é a chave que passa a acionar em vazão diferente da ajustada até parar de acionar. O segundo é incrustação e depósito, que engessa o conjunto haste-mola e deixa o contato preso na posição de fluxo presente, o que é o pior cenário possível num intertravamento, porque a falha é silenciosa e o sistema acredita que há circulação. O terceiro é desgaste do microswitch por comutar carga indutiva acima da capacidade nominal, situação comum quando se liga a bobina de um contator grande diretamente no contato: a solução é interpor um relé de interface. O quarto é ataque químico ao elastômero de vedação, que vaza pela haste. Por isso, chave de fluxo em função de segurança precisa de teste funcional periódico registrado, forçando a condição de falta de fluxo e conferindo se o intertravamento realmente atua.

• Contato preso na posição de fluxo é falha perigosa: teste funcional é obrigatório em intertravamento.
• Relé de interface entre a chave e cargas indutivas preserva o microswitch.
• Golpe de aríete recorrente pede soft-starter, inversor ou válvula de retenção adequada.
• Vedação escolhida pelo fluido: NBR para óleo mineral e água, Viton e EPDM conforme o produto químico e a temperatura.

Aplicações por setor e requisitos de área classificada

Em bombeamento, a função dominante é impedir a marcha a seco, que destrói selo mecânico em minutos, e por isso a chave costuma ficar no recalque, com retardo para tolerar o tempo de escorva. Em usinagem, solda e equipamentos a laser, ela é o permissivo do circuito de água de resfriamento: sem fluxo, a máquina não parte ou para, arranjo que responde à NR-12 quando compõe a função de segurança. Em HVAC e chillers, supervisiona o circuito de água gelada antes de liberar o compressor. Em sistemas de combate a incêndio, o dispositivo sinaliza escoamento em rede de chuveiros automáticos à central de alarme, atendendo à ABNT NBR 17240, e nesse caso o modelo é específico, com palheta flexível e retardo pneumático ou eletrônico. Já em postos de combustível, GLP, tancagem e petroquímica, a exigência muda de patamar: só entra equipamento com certificação Ex válida conforme a ABNT NBR IEC 60079-0 e esquema de aterramento coerente, sob pena de comprometer a conformidade de toda a área.

O que define o preço e o que exigir na cotação

Não existe preço único de chave de fluxo porque o mesmo nome cobre desde um fluxostato de latão para água de utilidade até um instrumento térmico certificado para área classificada, com ordens de grandeza de diferença. O que move o valor é, nesta ordem: a certificação exigida, sendo Ex o fator que mais encarece e reduz a lista de fornecedores; o material, com inox 316 sempre acima do inox 304 e este acima do latão; a tecnologia, com térmica e ultrassônica em patamar superior à palheta mecânica; o diâmetro e o tipo de conexão, já que flangeado sai bem acima do roscado; e o grau de proteção do invólucro. Volume e padronização puxam para baixo: fechar um único modelo para várias linhas da planta reduz preço unitário e simplifica o estoque de reposição. No custo total, pesa mais a parada de produção causada por um intertravamento que falhou do que a diferença de preço entre dois modelos, o que justifica pagar por certificado e por rastreabilidade em aplicação crítica. Reúna estes dados antes de pedir orçamento.

• Fluido, temperatura e pressão máxima de trabalho.
• Diâmetro nominal, tipo de conexão (NPT, BSP ou flange) e posição da linha, horizontal ou vertical.
• Vazão normal de operação e vazão mínima que precisa ser detectada.
• Tipo de saída necessária: contato seco SPDT, PNP/NPN ou sinal para CLP, e tensão de comando.
• Grau de proteção requerido e se há necessidade de certificação Ex.
• Quantidade, prazo de entrega e se o fornecedor emite certificado de conformidade e manual em português.

O que só a Soluções Industriais entrega neste nicho

• Demanda concentrada em três frentes: proteção de bomba contra marcha a seco, intertravamento de água de resfriamento e supervisão de linha de incêndio.
• Cotações que chegam sem informar diâmetro nominal, faixa de vazão e fluido acabam devolvidas pelos fabricantes para complemento antes de qualquer preço.
• Modelos térmicos ganham espaço em vazões abaixo de 5 L/min, faixa em que a palheta mecânica costuma não ter força hidráulica para acionar de forma repetitiva.
• Pedidos em inox 316 e com vedação em Viton concentram-se em saneamento, químico e alimentício; latão segue majoritário em água de utilidade e HVAC.
• Requisito de certificação Ex aparece sobretudo em postos de combustível, GLP e plantas petroquímicas, e reduz drasticamente o número de fornecedores aptos.
• Checklist de cotação recorrente: DN e tipo de conexão, faixa de vazão mínima e máxima, fluido, temperatura e pressão de trabalho, tensão de comando, IP e necessidade de Ex.
• Substituição por falha prematura é frequentemente rastreada a instalação sem trecho reto ou a golpe de aríete na partida de bomba, não a defeito de fabricação.
• Compradores que precisam registrar a vazão, e não apenas detectá-la, migram a cotação para transmissor ou medidor no meio do processo de compra.
