Cabine de Pintura
Aviso de segurança. Cabines de pintura operam com solventes inflamáveis e vapores orgânicos, gerando atmosfera potencialmente explosiva e risco de incêndio. O projeto de exaustão, classificação de área e aquecimento deve seguir NR-12, NR-20, NR-23 e a ABNT NBR IEC 60079-10-1, e ser conduzido por profissional habilitado (engenheiro mecânico ou de segurança com ART), incluindo avaliação de insalubridade conforme NR-15 Anexo 11.
Tipos de cabine de pintura por fluxo de ar

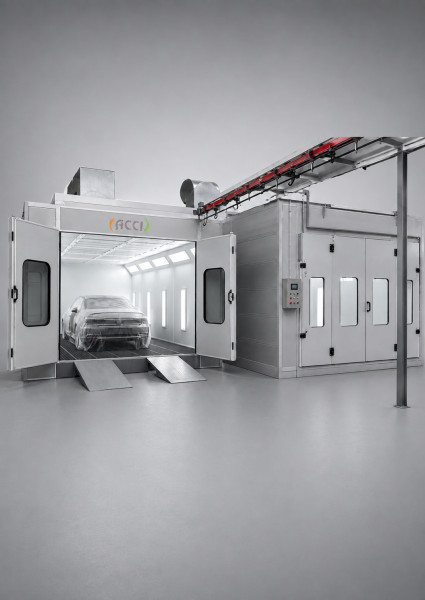

O fluxo de ar define a qualidade do acabamento e o custo do equipamento. Na cabine de fluxo cruzado (cross-flow) o ar entra na frente e sai pelo fundo, sendo a opção mais econômica para repintura e peças médias. A cabine semi-downdraft puxa o ar do teto frontal para a parte traseira inferior, reduzindo turbulência. Já a cabine de fluxo descendente (downdraft) joga o ar verticalmente do teto inteiro para um fosso ou grelhas no piso, oferecendo o melhor acabamento por afastar o overspray da peça — é o padrão automotivo premium e o de maior custo de obra civil.
- Fluxo cruzado: menor custo, indicado para volume baixo e peças simples.
- Semi-downdraft: meio-termo entre custo e qualidade de acabamento.
- Downdraft: melhor acabamento, exige fosso ou plenum no piso e investimento maior.
| Tipo de fluxo | Velocidade típica | Acabamento | Custo de obra | Melhor aplicação |
|---|---|---|---|---|
| Cruzado | 0,4–0,5 m/s | Bom | Baixo | Repintura, baixo volume |
| Semi-downdraft | 0,3–0,4 m/s | Muito bom | Médio | Produção mista |
| Downdraft | 0,25–0,3 m/s | Excelente | Alto (fosso/plenum) | Automotivo premium |
Cabine seca x cabine úmida: quando escolher cada uma

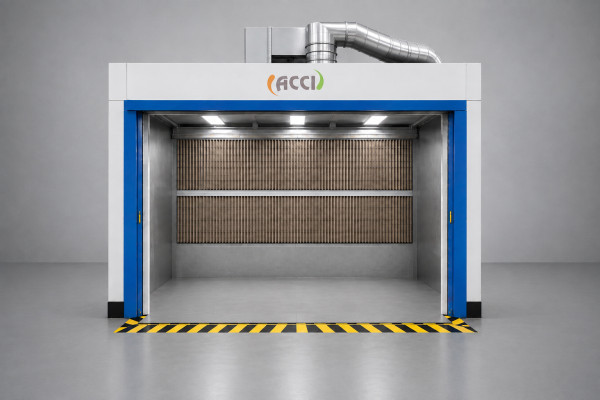

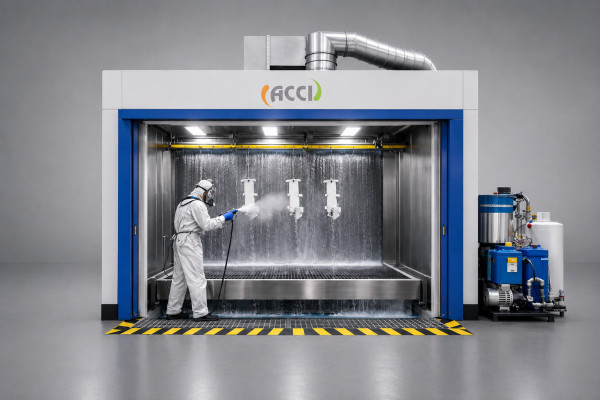

A cabine seca retém o overspray em filtros paint-stop descartáveis e é a mais comum para volumes baixos e médios, com menor custo inicial e manutenção simples. A cabine úmida (water-wash/cortina d'água) lava o ar com uma cortina de água que arrasta as partículas de tinta para um tanque de decantação, sendo preferível em alto volume contínuo, tintas pesadas e operações com risco maior de acúmulo de resíduo combustível. A regra prática: abaixo de poucas horas/dia de pintura, a seca compensa; em produção intensiva ou pintura a pó com recuperação, avalie a úmida pelo menor consumo de filtros e melhor controle de resíduo.
- Seca: menor CAPEX, troca periódica de filtro paint-stop, ideal para repintura.
- Úmida: maior CAPEX e tratamento da água, indicada para produção contínua e tintas de alto teor de sólidos.

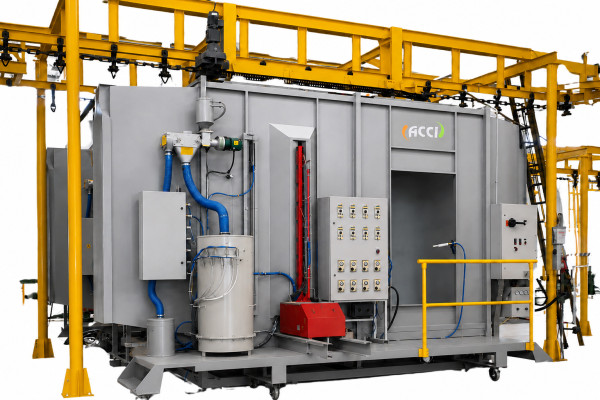

- Pó (powder coating): cabine com ciclone e recuperação do pó não aplicado.
Sistema de filtragem, saturação e manutenção
A filtragem tem dois estágios críticos: o filtro de teto, que limpa o ar de entrada (classes equivalentes a G4/F5, hoje descritas pela ISO 16890), e o filtro de exaustão paint-stop, que retém o overspray na saída. O erro mais comum é trocar filtro por calendário em vez de por saturação: instale um manômetro de pressão diferencial e troque quando a queda de pressão atingir o limite do fabricante — na prática, muitos paint-stop saturam entre 250 e 450 Pa de perda de carga, mas o número de corte é o do manual. Um filtro saturado reduz a velocidade de ar, derruba o acabamento e força o exaustor. Filtro de carvão ativado entra apenas quando há exigência de redução de odor/VOC. Reaproveitar filtro lavando-o é falha grave: compromete a captura e vira material combustível acumulado.
- Filtro de teto: protege contra poeira no ar de insuflamento.
- Paint-stop: captura overspray na exaustão; troca por pressão diferencial.
- Carvão ativado: opcional para controle de odor e VOC.
Velocidade de ar, renovação e dimensionamento da exaustão
O coração do projeto é mover ar limpo o suficiente para capturar vapores e overspray sem desperdiçar energia. A velocidade de ar na seção de trabalho costuma ficar entre 0,25 e 0,3 m/s em downdraft e até 0,4-0,5 m/s em fluxo cruzado; abaixo disso há névoa sobre a peça, acima há consumo excessivo e secagem prematura da tinta. Como referência de cálculo: uma boca de trabalho de 2,0 m de largura por 2,7 m de altura (5,4 m²) a 0,3 m/s exige cerca de 1,62 m³/s, ou aproximadamente 5.800 m³/h de exaustão — esse número orienta a escolha do ventilador e da potência do motor. O dimensionamento dos ventiladores e sopradores industriais que movem o ar deve garantir renovação contínua e equilíbrio entre insuflamento e exaustão para manter a cabine com leve pressão positiva, evitando entrada de poeira. Subdimensionar a exaustão é o erro que mais gera atmosfera explosiva e reprovação na NR-20.
- Defina vazão a partir da área de trabalho e da velocidade de ar alvo.
- Mantenha balanço insuflamento/exaustão com leve pressão positiva.
- Preveja motores e dutos para a perda de carga dos filtros saturados.
Segurança: inflamáveis, área classificada e incêndio
Solventes geram vapores inflamáveis, então a cabine é uma área que pode classificar como atmosfera explosiva, exigindo iluminação à prova de explosão, motores e comandos adequados e aterramento das peças. A classificação de zona (0, 1 ou 2) e o raio da área classificada seguem a ABNT NBR IEC 60079-10-1, e a seleção e instalação dos equipamentos elétricos Ex, a ABNT NBR IEC 60079-14. A NR-20 trata do armazenamento e manuseio dos líquidos inflamáveis e combustíveis, a NR-23 cobre a proteção contra incêndios (com previsão de combate apropriado) e a NR-12 exige os dispositivos de segurança da máquina. Em ambientes que precisam de pressão positiva e filtragem controlada para evitar contaminação, a lógica se aproxima da de uma sala limpa. A exposição dos operadores a vapores deve ser medida segundo a NR-15 Anexo 11, com EPI conforme NR-06 e máscara com filtro adequado ao solvente.
Aquecimento, secagem e custo total de operação

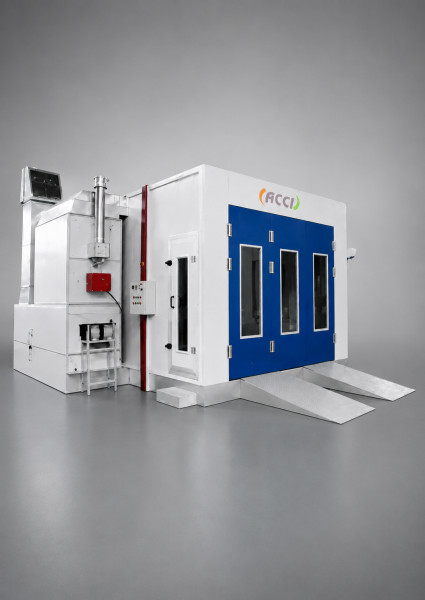

Cabines com função de secagem aquecem o ar para acelerar a cura da tinta, geralmente com queimador a gás (GLP ou gás natural) em fluxo direto ou indireto, ou com resistência elétrica em equipamentos menores. O gás costuma ter custo operacional menor por ciclo em produção alta, enquanto o elétrico simplifica a instalação em baixo volume. O TCO real soma três fatores que sites genéricos ignoram: energia de aquecimento e ventilação, consumo de filtros e o isolamento da estrutura — painel isotérmico reduz perda térmica e estabiliza a temperatura de cura. Ao orçar, separe o preço da estrutura do preço de projeto, exaustão, queimador e da documentação ambiental para licenciamento de VOC conforme a CONAMA 382/2006.
- Queimador a gás: menor custo por ciclo em produção contínua.
- Resistência elétrica: instalação simples para baixo volume.
- Painel isotérmico: menor perda térmica e cura mais uniforme.
Checklist de especificação antes de pedir orçamento
Cotações comparáveis dependem de um briefing técnico igual para todos os fornecedores. Reunir os dados abaixo antes de cotar evita propostas incompatíveis e reduz retrabalho de re-especificação. Estes são os fatores que mais mexem no preço final e no prazo de entrega de uma cabine de pintura:
- Dimensões internas úteis (largura × altura × profundidade) e a maior peça a pintar, que definem a boca de trabalho e a área da seção.
- Tipo de fluxo de ar desejado (cruzado, semi-downdraft ou downdraft) frente ao acabamento exigido e ao volume de peças/dia.
- Sistema de filtragem (seco com paint-stop ou úmido com cortina d'água) e horas diárias de operação.
- Necessidade de aquecimento/secagem e a fonte disponível (GLP, gás natural ou elétrica).
- Tinta e solvente usados (base solvente, base água ou pó), que determinam a classificação de área e o tipo de exaustão.
- Infraestrutura do local: pé-direito, ponto de energia, previsão de fosso/plenum para downdraft e distância até a chaminé.
- Escopo de fornecimento: só estrutura, ou estrutura + exaustão + queimador + projeto com ART + documentação para licenciamento ambiental.
O que só a Soluções Industriais entrega neste nicho
O diferencial da plataforma neste nicho é o acesso comparativo a fornecedores verificados, com indicação de quem atende a sua região e em que prazo. Os números abaixo vêm do próprio marketplace:
Para Cabine De Pintura, a plataforma reúne 6 fornecedores verificados, presentes desde 2018, além da curadoria Amplitude Industrial. 6 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.
| Cobertura por praça | Fornecedores |
|---|---|
| Nacional | 6 |
Perguntas frequentes
Qual a diferença entre cabine seca e cabine úmida?
A seca retém o overspray em filtros paint-stop descartáveis e tem menor custo, ideal para volume baixo e médio. A úmida lava o ar com cortina d'água e decanta a tinta, sendo melhor para produção contínua e tintas de alto teor de sólidos. A escolha depende das horas diárias de pintura e do tipo de tinta.
Qual velocidade de ar a cabine deve ter?
Como referência de projeto, downdraft costuma operar entre 0,25 e 0,3 m/s na seção de trabalho e o fluxo cruzado entre 0,4 e 0,5 m/s. Abaixo da faixa há névoa sobre a peça; acima há gasto excessivo de energia. O valor exato deve ser definido por profissional habilitado conforme o produto aplicado.
Como calcular a vazão de exaustão da cabine?
Multiplique a área da seção de trabalho (largura × altura da boca) pela velocidade de ar alvo. Exemplo: 5,4 m² a 0,3 m/s resultam em cerca de 1,62 m³/s, ou aproximadamente 5.800 m³/h. A esse valor o projetista soma a perda de carga dos filtros para dimensionar o ventilador, sempre com cálculo de profissional habilitado.
Cabine de pintura precisa atender a quais normas?
Aplicam-se a NR-12 (segurança de máquinas), a NR-20 (líquidos inflamáveis), a NR-23 (proteção contra incêndios), a NR-15 Anexo 11 (exposição a vapores) e a NR-06 (EPI). A classificação de área segue a ABNT NBR IEC 60079-10-1 e a instalação elétrica Ex, a ABNT NBR IEC 60079-14. A emissão de VOC para a atmosfera segue a Resolução CONAMA 382/2006, exigida no licenciamento ambiental.
Com que frequência trocar os filtros?
A troca deve ser por saturação, não por calendário. Instale um manômetro de pressão diferencial e substitua o paint-stop e o filtro de teto quando a queda de pressão atingir o limite indicado pelo fabricante. Filtro saturado reduz a velocidade de ar, prejudica o acabamento e acumula material combustível.
Qual a vantagem da cabine downdraft sobre a fluxo cruzado?
Na downdraft o ar desce verticalmente do teto para o piso, afastando o overspray da peça e entregando o melhor acabamento, padrão na repintura automotiva. Em compensação exige fosso ou plenum no piso e tem custo de obra e equipamento maior que a cabine de fluxo cruzado.
Vale aquecimento a gás ou elétrico para secagem?
O queimador a gás (GLP ou gás natural) tende a ter menor custo por ciclo em produção alta, enquanto a resistência elétrica simplifica a instalação em baixo volume. A decisão deve considerar o custo total: energia, consumo de filtros e o isolamento em painel isotérmico, que reduz perda térmica.
Preciso de iluminação à prova de explosão?
Sim, quando a cabine se enquadra como área com risco de atmosfera explosiva pela presença de vapores inflamáveis. Nesse caso, iluminação, motores e comandos devem ser próprios para área classificada (equipamentos Ex conforme ABNT NBR IEC 60079-14), com aterramento das peças, segundo avaliação de risco da NR-20.
O que pedir no orçamento de uma cabine de pintura?
Solicite a separação entre estrutura, sistema de exaustão, queimador e projeto com ART, além da especificação de velocidade de ar e taxa de renovação. Confirme se o fornecedor entrega documentação para licenciamento de VOC (CONAMA 382/2006) e laudo que apoie a avaliação de insalubridade do NR-15 Anexo 11.
