Formatos construtivos e onde cada um se aplica

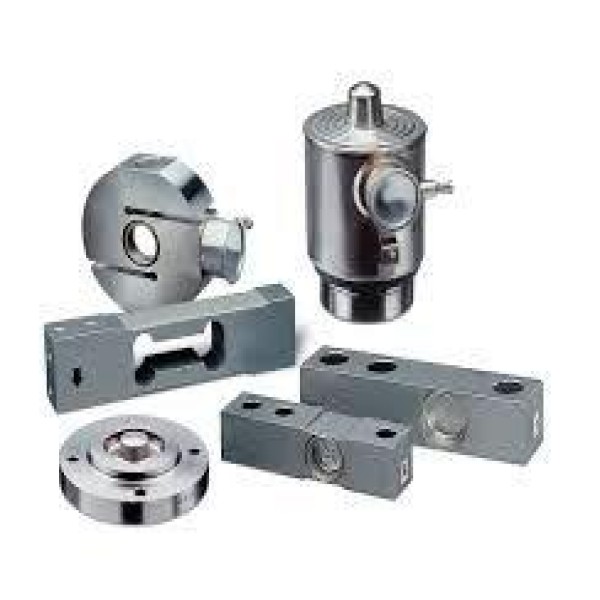

A geometria do corpo elástico define como a força entra na célula e, por consequência, o tipo de montagem. Célula tipo S trabalha em tração ou compressão em linha e é padrão em balanças suspensas, ganchos e tanques pendurados. Single point suporta carga excêntrica dentro de uma plataforma pequena, dispensando arranjo de quatro pontos. Viga em cisalhamento é o formato dominante em balanças de tanque, silo e rodoviária de médio porte, enquanto o canister ou rocker pin cobre altas capacidades com autocentragem. Cada formato tem uma família de acessórios própria — apoio autocentrante, limitador de choque, olhal e barra de contenção — que não é intercambiável entre eles.

• Tipo S: 50 kg a 10 t, tração e compressão, balança de gancho e tanque suspenso
• Single point: 3 kg a 500 kg, plataforma até cerca de 600 x 600 mm, checkweigher e balança de bancada
• Viga em cisalhamento: 250 kg a 30 t, silo, misturador e balança rodoviária de médio porte
• Viga em flexão: 5 kg a 500 kg, balanças de baixa capacidade e sistemas de dosagem leve
• Canister/rocker pin: 10 t a 200 t, balança rodoviária, prensa e ponte rolante

Como dimensionar a capacidade sem queimar a célula

O erro mais caro do nicho é comprar a célula pela carga útil e ignorar a tara e os picos. A regra prática de projeto é somar a carga útil máxima ao peso morto da estrutura (plataforma, tanque vazio, agitador, tubulação), dividir pelo número de pontos de apoio e aplicar um fator de sobredimensionamento. Em pesagem estática e bem distribuída, trabalhar entre 60% e 80% da capacidade nominal por célula é confortável. Em processos com queda de material, vibração de agitador ou tráfego de empilhadeira, o carregamento útil deve ficar entre 30% e 50% da nominal, porque o impacto dinâmico pode multiplicar a força instantânea. Datasheets declaram carga de segurança em torno de 150% e carga de ruptura próxima de 300% da nominal — a de segurança é limite de excursão sem perda de exatidão, não licença para operar acima da faixa.

• Some tara estrutural real (tanque vazio, agitador, tubulação, isolamento) antes de dividir pelos pontos de apoio
• Distribuição raramente é simétrica: preveja que um ponto pode receber de 30% a 40% do total em tanque com saída lateral
• Vibração e queda de sólidos pedem margem maior e limitador mecânico de sobrecarga
• Célula sobredimensionada demais perde resolução: a divisão mínima do indicador cresce junto com a capacidade
• Em multicélula, use todas com a mesma capacidade, mesmo modelo e, de preferência, mesmo lote

Ambiente de operação: IP, material e temperatura

Depois da capacidade, o ambiente é o que mais encurta a vida útil. Em frigorífico, laticínio e abatedouro, a lavagem com jato e produto químico exige corpo em inox e vedação hermética com solda ou selagem em vidro, não apenas resina — daí a diferença entre IP67 e IP68/IP69K conforme a ABNT NBR IEC 60529. Em ambiente externo de pátio, o problema é umidade migrando pelo cabo: a entrada do cabo precisa de prensa-cabo adequado e o cabo nunca deve ficar submerso em poça. Em câmara fria ou perto de forno, o parâmetro relevante é a faixa de temperatura compensada, tipicamente de -10 °C a +40 °C nas versões padrão; fora dela, o zero e o span derivam. Inox AISI 304 resiste bem a lavagem alimentar, enquanto 17-4PH combina resistência mecânica com resistência à corrosão e costuma custar mais que o aço-liga niquelado equivalente.

Sensibilidade, ligação elétrica e compatibilidade com o indicador

Célula e indicador formam um par: comprar o sensor isolado sem conferir o casamento elétrico é fonte recorrente de retrabalho. A sensibilidade em mV/V diz quanto sinal a célula entrega na capacidade nominal — uma célula de 2 mV/V excitada em 10 V entrega 20 mV no fundo de escala. Se o indicador instalado foi parametrizado para 3 mV/V, a leitura muda de escala. Também conferem-se a resistência de entrada e saída (comumente 350 ohms ou 700 ohms) e o número de células que a fonte de excitação do indicador suporta em paralelo. A ligação a 4 fios só funciona bem em cabo curto; em distâncias maiores, a queda de tensão no cabo altera a excitação efetiva e a leitura deriva com a temperatura ambiente — nesse caso, use a versão de 6 fios com linhas de sense, que corrige a excitação na própria célula. Cabo blindado, aterrado num único ponto, e sem emendas dentro de eletroduto compartilhado com potência evitam ruído em sistemas com inversor de frequência.

• Confira mV/V, resistência de ponte e tensão de excitação antes de fechar o pedido de reposição
• Nunca corte nem emende o cabo original: o comprimento faz parte da calibração de fábrica em muitos modelos
• Em cabo longo ou variação térmica no percurso, especifique 6 fios com sense
• Separe o cabo de sinal dos cabos de motor e inversor; cruzamentos, quando inevitáveis, a 90°
• Em multicélula, a trimagem de canto na caixa de junção equaliza a resposta de cada ponto e é etapa obrigatória de comissionamento

Metrologia legal, classe de exatidão e calibração

Nem toda aplicação exige aprovação metrológica, e essa distinção muda o custo do projeto. Pesagem de controle interno de processo pode operar com célula industrial calibrada em laboratório, sem verificação do órgão metrológico. Já pesagem que serve de base para transação comercial, cobrança de frete ou nota fiscal caracteriza instrumento de pesagem não automático e entra no escopo da Portaria Inmetro 157/2022, com aprovação de modelo, verificação inicial e verificações periódicas pelo IPEM estadual. A célula em si tem aprovação de modelo regida pela Portaria Inmetro 236/1994 e classe de exatidão declarada segundo a OIML R60 — a classe C3 significa até 3.000 divisões de verificação, e C6 até 6.000. Para rastreabilidade, o certificado de calibração deve vir de laboratório acreditado sob a ABNT NBR ISO/IEC 17025, e a verificação intermediária no chão de fábrica costuma ser feita com peso padrão para balança de massa rastreada.

• Uso fiscal ou comercial: exige célula e instrumento com aprovação de modelo e verificação do órgão metrológico
• Uso interno de processo: aceita calibração acreditada com periodicidade definida pelo sistema da qualidade
• Classe C3 atende a maioria das balanças industriais; C6 é para exatidão mais alta e custa mais
• Peça o certificado de calibração com incerteza declarada, não apenas o certificado de conformidade do fabricante
• Registre a periodicidade de calibração em procedimento auditável quando houver certificação ABNT NBR ISO 9001

Modos de falha, diagnóstico e reposição

Célula de carga não avisa antes de falhar, mas deixa rastro. Sobrecarga por impacto ou por empilhadeira subindo na plataforma deforma o corpo elástico e produz zero que não volta ao original mesmo com a estrutura vazia. Infiltração de umidade despressuriza a vedação e faz a leitura vagar lentamente, com queda da resistência de isolamento entre a ponte e o corpo. Raio e solda elétrica na estrutura queimam o extensômetro e abrem a ponte. O diagnóstico de campo é feito com multímetro: mede-se a resistência de entrada e de saída (devem bater com o datasheet, tipicamente 350 ou 700 ohms com tolerância estreita) e a resistência de isolamento entre qualquer fio e o corpo, que deve estar na casa dos gigaohms. Em multicélula, comparar o sinal em mV de cada ponto com carga conhecida isola a célula defeituosa antes de trocar o conjunto todo.

• Zero que não retorna com a estrutura vazia: indício de deformação permanente por sobrecarga
• Leitura vagando ou variando com a chuva: infiltração e perda de isolamento
• Ponte aberta ou resistência fora do datasheet: extensômetro queimado, quase sempre por solda ou surto
• Sempre desconecte as células antes de soldar na estrutura da balança e aterre o retorno da solda perto do ponto soldado
• Troque a célula defeituosa por modelo idêntico em capacidade, sensibilidade e comprimento de cabo, e refaça a trimagem

Aplicações por setor e o que muda em cada uma

O mesmo termo cobre necessidades bem diferentes. Em silo e tanque de processo, o desafio é mecânico: tubulação rígida, agitador e dilatação térmica introduzem forças laterais que a célula lê como peso, e por isso o kit de montagem com apoio autocentrante e conexões flexíveis vale tanto quanto o sensor. Em balança rodoviária, o foco é capacidade alta, drenagem da fossa e proteção contra surto. Em dosagem e batelada, o parâmetro crítico é o creep e o tempo de estabilização, porque o sistema decide fechar a válvula em fração de segundo. Em frigorífico e alimentos, prevalecem higiene e IP. Em ensaio de materiais e prensas, entram tração pura e exatidão de classe mais alta. Em movimentação de cargas com equipamentos como uma ponte rolante ou um braço hidráulico com indicação de peso, a célula vira parte do sistema de segurança e responde a requisitos de NR-11 e NR-12.

• Silo e tanque: 3 ou 4 pontos, kit autocentrante, conexões flexíveis e barra antitombamento
• Balança rodoviária: 6 a 10 células, caixa de junção estanque, proteção contra surto atmosférico
• Dosagem e batelada: baixo creep, filtro digital rápido e boa repetibilidade
• Alimentos e frigorífico: inox, IP68/IP69K e ausência de frestas que acumulem resíduo
• Ensaio e prensa: classe de exatidão mais alta, tração e compressão calibradas separadamente

O que define o preço e checklist para pedir orçamento

Não existe preço único de célula de carga porque a mesma palavra cobre um sensor de bancada e um canister de 200 t com certificação Ex. Os fatores que movem o valor são, em ordem de peso: capacidade e formato construtivo, material do corpo (aço-liga niquelado sai mais barato que inox 17-4PH), grau de proteção e tipo de vedação (soldada e hermética custa mais que selada com resina), classe de exatidão e existência de aprovação de modelo Inmetro, certificação para área classificada, comprimento e tipo de cabo, saída digital em vez de analógica, e acessórios de montagem. Volume também pesa: reposição unitária costuma ter condição diferente de lote para montadora de balanças. Para receber propostas comparáveis num único envio, reúna os dados abaixo antes de abrir a cotação — sem eles, o fornecedor responde com faixa e a comparação vira palpite.

• Capacidade nominal por célula e quantidade de pontos de apoio
• Formato construtivo desejado ou modelo/marca da célula que está sendo substituída
• Sensibilidade em mV/V, resistência de ponte e comprimento de cabo do modelo atual
• Ambiente de instalação: lavagem, temperatura, exposição externa, área classificada
• Uso fiscal ou apenas controle de processo (define necessidade de aprovação de modelo)
• Necessidade de kit de montagem, caixa de junção, indicador e certificado de calibração acreditada
• Prazo de parada da linha, que define se cabe importação ou se precisa de item de pronta entrega

O que só a Soluções Industriais entrega neste nicho

• Cotações concentradas em reposição de célula queimada por sobrecarga, não em sistema novo completo.
• Compradores de frigorífico e laticínio pedem IP68 e corpo em inox 17-4PH já no primeiro contato.
• Balança rodoviária de 4 a 10 células puxa pedido de caixa de junção com trimagem, não só do sensor.
• Demanda recorrente por célula com aprovação de modelo Inmetro para uso fiscal em expedição.
• Pedidos de dosagem e batelada exigem célula com creep baixo e tempo de acomodação curto.
• Indústria química e de combustíveis pede versão com certificação Ex para área classificada.
• Compradores esquecem de informar a sensibilidade em mV/V e recebem célula incompatível com o indicador instalado.
• Serviço de calibração acreditada é cotado junto do sensor em quase toda compra industrial recorrente.
