Aviso de segurança. Indicadores de nível instalados em caldeiras e vasos de pressão são dispositivos de segurança sob o alcance da NR-13, que exige projeto, instalação e inspeção sob responsabilidade de Profissional Legalmente Habilitado, com ART registrada. A pressão e a temperatura máximas admissíveis do indicador devem ser compatíveis com a PMTA do equipamento, conforme os critérios da ASME B31.1 para tubulação de vapor. Em áreas classificadas, versões eletrônicas exigem certificação Ex conforme ABNT NBR IEC 60079-0 com selo de organismo acreditado pelo Inmetro.

Tipos de indicador de nível e como cada um funciona

Cada família construtiva resolve um problema diferente e não são intercambiáveis. O indicador visual de vidro tubular é o mais barato e serve a tanques atmosféricos de água e produtos não agressivos, com limite prático de pressão baixo. O visor reflex usa prismas usinados no vidro que fazem a fase líquida aparecer escura e a fase vapor aparecer prateada, ideal para líquidos limpos e incolores; o visor transparente, com dois vidros planos e visão passante, é obrigatório quando é preciso enxergar cor, sujeira em suspensão ou a interface entre dois líquidos, como óleo sobre água. O indicador magnético de by-pass isola totalmente o processo: o flutuador desliza dentro de uma câmara metálica e vira bandeirolas magnéticas na escala externa, sem contato do operador com o fluido, o que o torna a escolha para produtos tóxicos, inflamáveis ou de alta pressão. Já a régua graduada e o visor de vidro simples atendem reservatórios abertos e sistemas de lubrificação.

Visual tubular: baixo custo, tanques atmosféricos, água e fluidos não agressivos.
Visor reflex: líquidos limpos e incolores, boa leitura em vapor e condensado.
Visor transparente: fluidos coloridos, viscosos ou com interface entre duas fases.
Magnético de by-pass: alta pressão, produtos perigosos, leitura à distância.
Régua ou haste graduada: reservatórios abertos e conferência manual de estoque.
Eletrônico com display: integração ao painel e registro de tendência.

Como escolher o indicador de nível por serviço e por fluido

A seleção é uma sequência de eliminações, não uma escolha por preço. Comece pela pressão e pela temperatura de projeto, porque elas descartam de imediato o vidro tubular acima de faixas modestas. Em seguida entre o fluido: meios com cloretos, ácidos ou soda pedem inox 316L, enquanto água industrial e ar comprimido convivem bem com aço carbono. Depois entre a visibilidade — se o operador precisa distinguir cor ou interface, o reflex está fora e o transparente é obrigatório. Por fim entre o risco: se o vazamento representar perigo à pessoa ou ao meio ambiente, o magnético de by-pass compensa o custo maior porque elimina o vidro em contato direto com o processo. A tabela a seguir resume os cruzamentos mais pedidos em cotação.

Serviço / fluido	Tipo indicado	Material de corpo usual	Conexão típica	Observação técnica
Água fria, tanque atmosférico	Visual tubular ou régua graduada	Aço carbono ou PVC	Rosca NPT	Solução de menor custo; não usar sob pressão relevante
Vapor e condensado de caldeira	Visor reflex com mica de proteção	Aço carbono forjado	Flangeada ASME B16.5	Item sob NR-13; prever válvulas de bloqueio com esfera de retenção
Ácidos, soda e meios clorados	Magnético de by-pass	Inox 316L	Flangeada	Isolamento total do fluido; conferir compatibilidade da junta
Óleo sobre água (interface)	Visor transparente	Aço carbono ou inox 304	Flangeada ou roscada	Reflex não distingue interface líquido-líquido
Produto inflamável em área classificada	Magnético com transmissor Ex	Inox 316L	Flangeada	Exige certificação conforme ABNT NBR IEC 60079-0 com selo Inmetro
Reservatório hidráulico de máquina	Visor de nível com termômetro	Alumínio, náilon ou inox	Rosca	Leitura de nível e temperatura do óleo no mesmo corpo
Alimentos e bebidas	Visor sanitário ou magnético	Inox 316L polido	Clamp sanitário	Acabamento sem frestas para higienização; requisito de boas práticas Anvisa

Reposição e compatibilidade dimensional: a cota que trava a cotação

A maioria das compras de indicador de nível é reposição, e o erro número um é pedir o instrumento pelo tamanho do tanque em vez de pela cota de instalação. O que define o encaixe é a distância entre centros das conexões (C-C), medida de eixo a eixo dos bocais superior e inferior já existentes no vaso; o comprimento visível é sempre menor que essa cota. Antes de orçar, meça também o diâmetro nominal e o padrão da conexão, confira a classe de pressão do flange e verifique se as válvulas de bloqueio atuais serão reaproveitadas. Vale lembrar que em muitos casos a falha não é do instrumento inteiro: quando o corpo está íntegro, a reposição correta é apenas o kit de vidro, mica e juntas, o que custa uma fração do conjunto novo. Em vasos altos, é comum montar dois ou três indicadores em série para cobrir toda a altura, sobrepondo as faixas de leitura.

Distância entre centros (C-C) dos bocais, em milímetros.
Diâmetro nominal e padrão da conexão (NPT, flange ASME B16.5 e sua classe).
Pressão e temperatura máximas de trabalho do processo.
Se o pedido é conjunto completo, apenas kit de vedação ou somente o vidro.
Se as válvulas de bloqueio serão reaproveitadas ou fornecidas junto.

Modos de falha, manutenção e vida útil em operação real

O indicador de nível falha por caminhos previsíveis, e conhecê-los reduz parada não programada. Em água de caldeira tratada, o pH elevado ataca quimicamente a superfície do vidro borossilicato e a leitura fica leitosa até o vidro perder resistência — por isso o projeto correto interpõe uma lâmina de mica sacrificial, item de consumo que deve entrar no plano de manutenção. Choque térmico por abertura brusca da válvula de bloqueio trinca o vidro; a partida deve ser lenta, aquecendo a câmara antes de liberar a coluna. Reaperto desigual dos parafusos é outra causa clássica de trinca: o torque precisa ser cruzado e progressivo, conforme o valor indicado pelo fabricante. Nos indicadores magnéticos, a falha típica é o flutuador afundado — sinal de que a densidade real do produto é menor que a mínima especificada, ou de que houve entrada de pressão acima do previsto e colapso do flutuador. Já nos eletrônicos, incrustação e condensação interna no invólucro são resolvidas exigindo grau de proteção adequado conforme a ABNT NBR IEC 60529.

Vidro leitoso ou corroído: ataque alcalino; trocar vidro e mica e revisar o tratamento da água.
Trinca logo após partida: choque térmico por abertura rápida da válvula.
Vazamento pela junta: grafite ou PTFE ressecado; item de troca periódica.
Bandeirolas travadas ou invertidas: reset magnético e verificação do flutuador.
Flutuador afundado: densidade do fluido abaixo da mínima do projeto.
Leitura estagnada em nível fixo: bloqueio entupido por borra ou sólidos.

O que define o preço e checklist para pedir orçamento

Não existe preço único de indicador de nível porque o mesmo nome cobre desde uma régua graduada até um by-pass magnético flangeado em inox com transmissor. O que move o valor é, em ordem de peso: o tipo construtivo (o magnético custa múltiplos do visual simples), o material do corpo (inox 316L é sensivelmente mais caro que aço carbono e só se justifica quando o meio exige), a classe de pressão do flange (classes mais altas usam forjados mais pesados e elevam o custo e o prazo), o comprimento entre centros, os acessórios (válvulas de bloqueio com esfera de retenção, iluminador, proteção contra impacto, transmissor acoplado) e a documentação exigida — certificado de material EN 10204 3.1, dossiê de qualidade e certificação Ex encarecem e alongam a entrega. Quantidade também pesa: lotes de reposição padronizados costumam ter condição melhor que a peça avulsa sob medida. Para receber propostas comparáveis de vários fornecedores, envie sempre o mesmo pacote de dados.

Fluido, densidade, pressão e temperatura de trabalho e de projeto.
Distância entre centros e faixa de leitura desejada.
Tipo construtivo pretendido (visual reflex, transparente, magnético, régua, eletrônico).
Material do corpo, do vidro e das juntas.
Tipo, diâmetro e classe da conexão.
Necessidade de válvulas de bloqueio, iluminador ou saída 4-20 mA.
Área classificada? Se sim, zona, grupo e classe de temperatura.
Documentação exigida: certificado de material, dossiê e ART quando aplicável.
Quantidade, prazo e se há necessidade de instalação ou comissionamento.

Indicação local, transmissão e integração ao painel

Indicação local e medição remota resolvem necessidades distintas e frequentemente coexistem na mesma linha. O indicador local existe para conferência visual direta, inclusive com o sistema de automação fora do ar, e por isso permanece exigido em caldeiras mesmo quando há instrumentação eletrônica redundante. Quando o processo precisa de registro, alarme ou controle automático, o caminho é acrescentar transmissão: o próprio corpo do by-pass magnético aceita uma régua de sensores acoplada externamente, gerando sinal 4-20 mA sem furar o vaso, e há também tecnologias independentes como radar de onda guiada e ultrassom para tanques de grande altura. Em intertravamento de bomba e proteção contra transbordo, a indicação contínua costuma ser complementada por um dispositivo discreto de ponto fixo, que atua no contato elétrico quando o nível cruza a cota crítica. A boa arquitetura separa as funções: um instrumento para ver, outro para controlar, um terceiro para proteger.

Indicação local: leitura visual direta, independente de energia e de rede.
Transmissão contínua: sinal 4-20 mA ou digital para registro e controle.

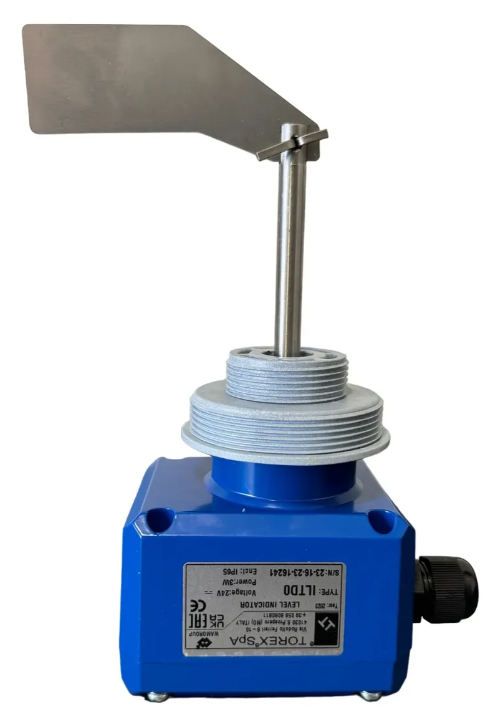

Ponto discreto: chave de nível para alarme e intertravamento de segurança.
Redundância: instrumentos de tecnologias diferentes evitam falha de causa comum.

Como a Soluções Industriais cobre este nicho

Para indicador de nível, a plataforma reúne 3 fornecedores verificados, presentes desde 2024, além da curadoria Amplitude Industrial. 3 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.

Cobertura por praça	Fornecedores
Nacional	3

O que só a Soluções Industriais entrega neste nicho

Cotações que travam por falta da distância entre centros de conexão, medida que define o encaixe no vaso existente.
Recorrência de pedidos de reposição apenas de vidro, mica e juntas, sem troca do corpo do indicador.
Demanda concentrada em inox 316L nos segmentos químico e farmacêutico, e em aço carbono no saneamento.
Pedidos de indicador magnético crescendo onde o visual de vidro já falhou por choque térmico ou ataque alcalino.
Compradores de vapor solicitando conjunto completo com válvulas de bloqueio dotadas de esfera de retenção.
Prazo de entrega maior em versões flangeadas classe 300 e 600 do que em versões roscadas de baixa pressão.
Exigência frequente de certificado de material EN 10204 3.1 em projetos de óleo, gás e petroquímica.

Perguntas frequentes

Qual a diferença prática entre visor reflex e visor transparente?

O reflex tem prismas usinados na face interna do vidro, que fazem a fase líquida aparecer escura e a fase vapor aparecer prateada, com ótimo contraste em líquidos limpos e incolores como água e condensado. O transparente usa dois vidros planos com visão passante e é obrigatório quando o operador precisa distinguir cor, sujeira em suspensão ou a interface entre dois líquidos. Como regra prática, se o fluido é colorido, viscoso ou tem duas fases, o reflex não serve.

Que medida eu preciso ter em mãos para comprar um indicador de nível de reposição?

A cota essencial é a distância entre centros das conexões (C-C), medida de eixo a eixo dos bocais superior e inferior do vaso, porque é ela que determina o encaixe. Junto dela, informe o diâmetro e o padrão da conexão (rosca NPT ou flange, com a classe conforme a ASME B16.5) e a pressão e temperatura de trabalho. Sem esses três dados, qualquer proposta é estimativa e costuma resultar em peça que não monta.

Por que o vidro do indicador fica leitoso em caldeira?

Água de caldeira é tratada em pH alcalino, e a soda ataca quimicamente a sílica do vidro borossilicato, deixando a superfície opaca e progressivamente mais fina. O recurso padrão de projeto é interpor uma lâmina de mica entre o vidro e o fluido, que se consome no lugar do vidro e é trocada nas paradas de manutenção. Se o ataque estiver acelerado, vale revisar o tratamento químico da água antes de simplesmente repor a peça.

O indicador de nível é obrigatório por norma?

Em caldeiras e vasos de pressão, a NR-13 trata os dispositivos de indicação de nível como instrumentos de acompanhamento operacional cuja integridade é verificada nas inspeções periódicas, sob responsabilidade de Profissional Legalmente Habilitado. Em tanques atmosféricos comuns não há obrigação legal específica, mas a indicação continua sendo requisito de projeto e de controle de estoque. A recomendação é confirmar o enquadramento do equipamento com o responsável técnico da planta.

Quando compensa pagar por um indicador magnético de by-pass?

Compensa quando o fluido é tóxico, inflamável ou corrosivo, quando a pressão e a temperatura ultrapassam o limite prático do vidro, ou quando a leitura precisa ser feita a vários metros de distância. Nesses casos, o custo maior é compensado por não haver vidro em contato direto com o processo e pela possibilidade de acoplar transmissão sem abrir o vaso. Para água fria em tanque atmosférico, é sobreespecificação.

Preciso trocar o indicador inteiro quando o vidro quebra?

Na maioria dos casos, não. Se o corpo, os parafusos e as conexões estão íntegros, a reposição correta é o kit de vidro, mica e juntas, que custa uma fração do conjunto completo. Vale trocar o corpo quando há corrosão nas faces de vedação, deformação nos parafusos ou histórico repetido de vazamento mesmo após reaperto correto.

Qual material de corpo escolher entre aço carbono, inox 304 e inox 316L?

Aço carbono atende água industrial, vapor, ar comprimido e óleos, com o menor custo. O inox 304 é a opção para ambientes úmidos, aplicações sanitárias leves e onde a corrosão externa é o problema principal. O inox 316L, com molibdênio, é indicado para cloretos, ácidos e ambiente marinho, mas custa sensivelmente mais e só se justifica quando o meio realmente exige.

Indicadores eletrônicos podem ser instalados em área classificada?

Sim, desde que o instrumento tenha certificação para atmosferas explosivas conforme a ABNT NBR IEC 60079-0, emitida por organismo de certificação acreditado no âmbito do Inmetro, e que o tipo de proteção seja compatível com a zona, o grupo do gás e a classe de temperatura do local. O grau de proteção do invólucro deve ser declarado conforme a ABNT NBR IEC 60529. Exija o certificado no orçamento, pois ele impacta prazo e preço.

O que devo exigir do fornecedor além do equipamento?

Peça o desenho dimensional com a distância entre centros, a curva ou tabela de pressão admissível em função da temperatura, a lista de peças de reposição com os códigos de vidro, mica e juntas, e o certificado de material quando o projeto exigir rastreabilidade (padrão EN 10204 3.1). Em aplicações sob NR-13, confirme quem assina a responsabilidade técnica da instalação e do comissionamento.
