Tecnologias de medição de nível e o que cada uma resolve

Cada princípio físico enxerga o produto de um jeito e falha por motivos diferentes. O radar sem contato mede tempo de voo de micro-ondas e ignora densidade, pressão e temperatura, mas depende da refletividade do produto. O radar de onda guiada conduz o pulso por uma sonda, o que o torna imune a espuma leve e a vapor, sendo a escolha natural quando o feixe aéreo se perde. O ultrassônico é barato e não invasivo, porém sofre com vapor denso, poeira e variação de temperatura no espaço livre. O hidrostático mede a coluna de líquido pela pressão e é excelente em poços e reservatórios abertos, desde que a densidade seja estável. O capacitivo e o magnetostritivo cobrem extremos: o primeiro é econômico em vasos pequenos e o segundo entrega resolução milimétrica em transferência de custódia.

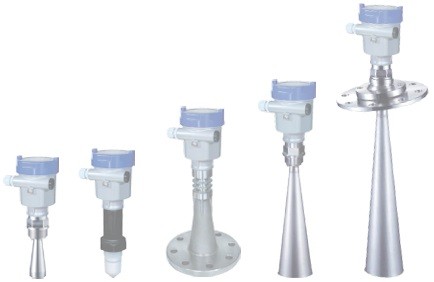

• Radar FMCW sem contato: melhor relação custo-benefício em tanques altos e produtos com refletividade média a alta
• Radar de onda guiada: espuma, vapor, produtos de baixa constante dielétrica e tanques com agitação
• Ultrassônico: água, esgoto e efluentes em vasos ventilados sem vapor ou poeira densa
• Hidrostático por pressão: poços, reservatórios abertos e produtos de densidade estável
• Capacitivo: vasos pequenos, produtos condutivos e orçamento restrito
• Magnetostritivo: alta resolução em tanques de derivados e controle de interface

Como escolher a tecnologia pelo produto e pelo tanque

A decisão começa pela constante dielétrica do produto. Materiais aquosos e condutivos refletem bem micro-ondas e aceitam praticamente qualquer radar. Hidrocarbonetos leves, solventes e pós plásticos têm dielétrica baixa e devolvem eco fraco, cenário em que o radar aéreo perde confiabilidade e o de onda guiada assume, porque o pulso viaja confinado na sonda. Espuma persistente, vapor saturado e agitadores em rotação são os três agressores clássicos do feixe livre. O segundo critério é a geometria: tanque alto e estreito com escada interna gera falsos ecos, e produto que incrusta condena qualquer sonda em contato. O terceiro é a exigência de exatidão: controle de bomba tolera erro de alguns centímetros, enquanto balanço de estoque exige instrumento de alta resolução e memorial de incerteza.

• Produto aquoso, tanque limpo e sem espuma: radar sem contato resolve com folga
• Solvente, GLP ou pó com dielétrica baixa: prefira a medição de nível por onda guiada com sonda apropriada
• Espuma alta e vapor saturado: sonda guiada ou hidrostático com selo, nunca ultrassônico
• Produto viscoso e incrustante: evite contato e considere radar com antena purgada
• Reservatório aberto de água até cerca de 10 m: ultrassônico ou hidrostático têm o melhor custo por ponto

Materiais molhados, conexões e requisitos por setor

O material em contato com o processo define a vida útil real do instrumento. Inox 316L cobre a maioria dos serviços aquosos e de hidrocarbonetos; ácidos oxidantes, cloretos concentrados e hipoclorito pedem Hastelloy, PVDF ou revestimento em PTFE. Em alimentos, bebidas e farmacêutico o requisito muda de natureza: exige-se conexão sanitária tri-clamp, ausência de fresta e acabamento superficial adequado para limpeza CIP, com documentação de compatibilidade dos materiais. Em saneamento, o desafio é o ambiente, com poços úmidos, gases corrosivos e necessidade de grau IP elevado ou versões submersíveis conforme a ABNT NBR IEC 60529. Já em mineração e cimento, poeira abrasiva e altura de silo puxam a especificação para radar de alta frequência com antena protegida.

Área classificada, certificação Ex e nível de integridade de segurança

Instrumento que vai para zona com risco de atmosfera explosiva não é escolhido por preço, e sim por modo de proteção. A prova de explosão, identificada como Ex d, contém a explosão dentro do invólucro robusto e dispensa barreira, mas exige prensa-cabo certificado e disciplina de manutenção com o circuito desenergizado. A segurança intrínseca, Ex ia, limita a energia do circuito por barreira ou isolador galvânico, permite manutenção com equipamento energizado e costuma sair mais barata no instrumento, embora acrescente custo no painel. A escolha segue a série ABNT NBR IEC 60079 e o certificado precisa ser emitido por organismo acreditado conforme a Portaria Inmetro nº 179/2010, sob pena de não conformidade em auditoria. Quando o transmissor participa de intertravamento por nível alto-alto, é necessário modelo com avaliação segundo a IEC 61508 e definição do SIL alvo na análise da malha, o que também impõe teste de prova periódico documentado.

• Ex d: instrumento mais caro e pesado, sem barreira no painel, manutenção com sistema desligado
• Ex ia: instrumento mais leve, exige barreira ou isolador, permite intervenção energizada
• Certificado Ex válido no Brasil só por organismo acreditado nos termos da Portaria Inmetro nº 179/2010
• Função de segurança por nível: modelo avaliado pela IEC 61508 e teste de prova em intervalo definido
• Terminais de combustíveis: camadas de proteção contra transbordo conforme API 2350

Modos de falha e erros comuns de especificação

A maior parte das reclamações de campo não vem de defeito de fábrica, e sim de escolha errada. No hidrostático, o erro clássico é ignorar a variação de densidade: o instrumento mede pressão de coluna e, se o produto aquece ou muda de composição, a leitura de nível desvia sem qualquer alarme. Em instalações com selo diafragma remoto, o capilar exposto ao sol responde à temperatura ambiente e injeta erro de zero, motivo pelo qual capilares devem ser curtos, simétricos entre os dois lados e protegidos do calor direto. No radar e no ultrassônico, o esquecimento típico é a zona morta próxima à antena, que consome parte da faixa útil no topo do tanque e faz o transbordo acontecer antes de o instrumento acusar. Sondas de onda guiada em produto incrustante perdem exatidão progressivamente e exigem rotina de limpeza. Por fim, aterramento deficiente e ausência de proteção contra surto derrubam eletrônica de campo em poços e reservatórios expostos a descarga atmosférica.

• Leitura hidrostática sem compensação de densidade em produto de temperatura variável
• Capilar longo, assimétrico ou exposto ao sol em selo diafragma remoto
• Faixa especificada sem descontar a zona morta e a distância de bloqueio
• Bocal estreito e longo demais, gerando eco parasita no radar
• Sonda guiada em produto que incrusta, sem plano de limpeza
• Falta de aterramento e de dispositivo contra surto em instalação externa

O que define o preço e o custo total de propriedade

O preço de um transmissor de nível varia por ordem de grandeza entre um ultrassônico simples de reservatório e um radar de onda guiada certificado com SIL e flange especial, e os fatores que movem esse valor são previsíveis. Tecnologia é o primeiro deles, seguido de certificação para área classificada, que costuma ser o maior salto isolado de custo e de prazo, porque restringe modelos e exige documentação. Material molhado exótico, flange de grande diâmetro, sonda de comprimento sob medida, selo diafragma remoto com capilar e certificado de calibração rastreável somam camadas sucessivas. No custo total ao longo da vida útil, entram calibração periódica, teste de prova quando há função de segurança, disponibilidade de peças e o tempo de parada para troca. Tecnologias sem contato tendem a custar mais na compra e menos na operação, enquanto instrumentos em contato barateiam a aquisição e cobram em manutenção nos serviços agressivos.

Checklist de cotação e como comparar fornecedores

Orçamento de instrumentação trava por falta de dado, não por falta de fornecedor. Reunir as informações abaixo antes de abrir a cotação encurta o ciclo e evita receber propostas que não se comparam entre si. Vale pedir sempre o mesmo pacote documental a todos os concorrentes: folha de dados preenchida, declaração de compatibilidade dos materiais molhados, certificado Ex quando aplicável, certificado de calibração rastreável e prazo de reposição de peças. Na comparação, alinhe também escopo de partida, se há assistência para comissionamento e qual o prazo de garantia sobre a eletrônica, porque diferenças aí costumam pesar mais no custo real do que alguns pontos percentuais no preço do instrumento.

• Produto medido, densidade, viscosidade, temperatura e pressão de processo
• Faixa de medição, altura útil do tanque e geometria com obstruções internas
• Tipo e diâmetro do bocal de montagem, com padrão de flange ou rosca
• Presença de espuma, vapor, poeira, agitador e incrustação
• Classificação da área e requisito Ex, com zona, grupo e classe de temperatura
• Sinal de saída e protocolo exigido pelo sistema de controle
• Necessidade de certificado de calibração e de avaliação SIL
• Quantidade, prazo e condição de instalação, se em campo aberto ou abrigado

O que só a Soluções Industriais entrega neste nicho

• Faixa de constante dielétrica declarada por tecnologia antes da cotação, para descartar radar em produtos de baixo εr
• Comparativo direto entre onda guiada e radar aéreo em tanques com espuma, agitação e vapor
• Impacto do certificado Ex e do modo de proteção (Ex d ou Ex ia) sobre prazo de entrega e preço final
• Erro térmico de capilar em selo diafragma remoto e a regra de manter o capilar curto e simétrico
• Necessidade de compensação de densidade quando a medição hidrostática alimenta balanço de massa
• Cálculo da zona morta somada ao alcance para não perder faixa útil no topo do tanque
• Checklist de dados que o comprador reúne para o fornecedor cotar sem retrabalho
• Diferença de custo entre transmissor com certificado de calibração rastreável e unidade sem documento
