Conexão de alta pressão

Conexão de alta pressão

Padrões de rosca e de vedação usados em alta pressão

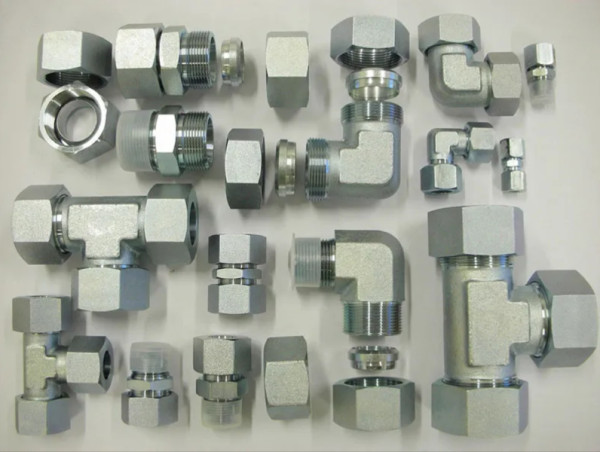

O termo conexão de alta pressão cobre famílias com física de vedação distinta, e confundi-las é a origem da maior parte dos vazamentos. No cone JIC 37°, previsto na SAE J514, a estanqueidade vem do contato metal-metal entre o cone macho e o assento fêmea. No ORFS (SAE J1453), a vedação é feita por um O-ring alojado na face plana, solução mais tolerante a vibração. Nas roscas BSPP (ISO 1179) e métrica DIN 2353, a rosca é paralela e só posiciona a peça: quem veda é um anel de vedação, uma sede cônica de 24° ou um anel cortante. Já BSPT (ISO 7) e NPT (ASME B1.20.1) são cônicas e vedam por interferência dos próprios filetes, exigindo vedante e apresentando menor reutilização. Uma conexão de ermeto com anel cortante, por exemplo, adere ao padrão métrico e é típica de máquinas europeias.

• JIC 37° (SAE J514): padrão dominante em hidráulica móvel e agrícola no Brasil.
• ORFS (SAE J1453): melhor comportamento sob vibração contínua e ciclos de pulsação.
• BSPP (ISO 1179): rosca paralela com vedação por anel ou sede cônica de 60°.
• BSPT (ISO 7) e NPT (ASME B1.20.1): roscas cônicas, vedação por interferência dos filetes.
• Métrica DIN 2353 (anel cortante ou anel O-ring): comum em equipamento europeu importado.
• Flange split SAE J518 Code 61 e Code 62: para grandes vazões, onde a rosca deixa de ser prática.

Como escolher o padrão certo: comparativo técnico

A escolha começa pelo que já existe na máquina e pelo regime de trabalho. Equipamento com vibração intensa e ciclos rápidos de pressão pede ORFS; conversão barata e reposição rápida de frota agrícola normalmente permanece em JIC; máquina importada europeia costuma exigir métrica DIN 2353 ou BSPP. Rosca cônica como NPT ou BSPT resolve bem pressão estática em portas de manômetro e bombas, mas perde desempenho quando é desmontada com frequência, porque cada aperto deforma o filete. Acima de determinadas vazões, com bitolas grandes, o torque necessário para apertar uma rosca torna-se inviável e a solução passa a ser o flange split SAE J518, com quatro parafusos e O-ring na face. A tabela abaixo resume os critérios de decisão mais usados por quem especifica um kit hidráulico completo ou repõe conexões avulsas.

Material, revestimento e elastômero por tipo de serviço

O corpo em aço carbono com zincagem cobre a maioria das aplicações industriais em ambiente seco e abrigado. Quando há lavagem química, névoa salina ou operação externa contínua, o revestimento passa a ser o fator de vida útil: acabamentos em zinco-níquel sustentam ordens de grandeza mais horas em ensaio de névoa salina conforme a ASTM B117 do que a zincagem convencional, com acréscimo moderado de preço, enquanto o inox AISI 316 custa tipicamente várias vezes o valor da peça em aço carbono e só se justifica em contato com produto agressivo, ambiente marítimo ou exigência sanitária. Do lado do elastômero, o NBR atende óleo mineral em faixa usual de operação, o FKM é indicado quando há temperatura elevada e óleos sintéticos, e o EPDM é a escolha para fluidos à base de éster fosfatado — combinar EPDM com óleo mineral, ou NBR com éster fosfatado, degrada o anel em poucas horas. Antes de fechar a especificação, confirme a compatibilidade do fluido hidráulico escolhido com o elastômero do vedante.

• Ambiente interno seco, óleo mineral: aço carbono zincado com O-ring NBR.
• Operação externa, agrícola ou de mineração: zinco-níquel avaliado por ASTM B117.
• Frigorífico, offshore, sucroalcooleiro e lavagem química: inox AISI 316.
• Temperatura elevada e óleos sintéticos: vedação em FKM.
• Fluidos resistentes ao fogo à base de éster fosfatado: vedação em EPDM, nunca NBR.

Modos de falha e erros comuns de especificação

Boa parte das falhas em campo não vem da conexão, e sim da montagem. O erro mais recorrente é apertar contra a rosca até o limite do braço: no JIC, torque excessivo trinca o cone e provoca vazamento que só aparece sob pressão de pico. O método de referência é apertar até o contato firme e completar o número de faces de sextavado indicado pelo fabricante, técnica conhecida como aperto por faces após resistência da chave. Outro erro clássico é forçar um macho BSPT em fêmea BSPP: entra alguns filetes, dá sensação de aperto e vaza em serviço. Também é comum reaproveitar rosca cônica desmontada muitas vezes, ignorar o raio mínimo de curvatura da mangueira junto ao terminal e prensar o terminal fora do diâmetro de crimpagem especificado, o que reduz a retenção. Falhas por fadiga aparecem quando a conexão não foi ensaiada em pulsação segundo a ISO 6605 — a peça suporta o teste estático, mas rompe após dezenas de milhares de ciclos, o que separa o item homologado do similar sem ensaio. Quando o vazamento persiste após a troca, o problema costuma estar na linha e vale investigar bomba e válvulas, o que remete à manutenção de bomba hidráulica antes de trocar conexões repetidamente.

• Aperto excessivo no cone JIC: trinca invisível que só vaza sob pressão de pico.
• Casar rosca paralela BSPP com cônica BSPT: vazamento imediato ou dano ao alojamento.
• Reutilizar rosca cônica após várias desmontagens sem substituir a peça.
• Prensagem do terminal fora do diâmetro de crimpagem: mangueira solta sob pressão.
• Ignorar o raio mínimo de curvatura junto ao terminal: ruptura precoce da mangueira.
• Substituir peça homologada por similar sem ensaio de pulsação conforme ISO 6605.

O que define o preço e checklist para cotar

Não existe preço único para conexão de alta pressão porque o valor é movido por variáveis combinadas: material e revestimento, bitola e padrão de rosca, presença de ensaio e certificado, e principalmente volume. Peça avulsa comprada em balcão tem preço unitário muito acima do mesmo item em lote fechado, e a faixa de desconto costuma abrir a partir de algumas centenas de unidades. Itens fora de linha, adaptadores de conversão entre padrões e peças usinadas sob medida têm preço e prazo próprios, quase sempre em regime de encomenda. Certificado de material e rastreabilidade de lote também encarecem, mas são inegociáveis em setores auditados. Para receber propostas comparáveis de vários fornecedores, reúna os dados abaixo antes de abrir a cotação — o mesmo racional vale ao orçar outros acessórios para hidráulica no mesmo pedido, o que reduz frete e simplifica o recebimento.

• Padrão e bitola exatos da rosca de cada ponta (macho, fêmea, giratória).
• Se a rosca é paralela ou cônica — medir passo e diâmetro com paquímetro e pente de rosca.
• Pressão de trabalho do circuito e pressão de pico, além da temperatura de operação.
• Fluido utilizado, para definir o elastômero e descartar incompatibilidade.
• Material e revestimento desejados: zincado, zinco-níquel ou inox AISI 316.
• Quantidade por item e previsão anual, que abre faixa de desconto por volume.
• Se há necessidade de certificado de material, laudo ou rastreabilidade de lote.
• Foto da peça original com escala, quando for reposição de máquina importada.

Aplicações setoriais e componentes associados

Em siderurgia e mineração, a conexão trabalha com choque térmico, poeira abrasiva e ciclos pesados, o que empurra a escolha para ORFS e flange SAE J518 nas linhas de maior bitola. No agronegócio, colheitadeiras e implementos usam predominantemente JIC e engates rápidos normalizados pela ISO 16028 e ISO 7241 para troca de implemento em campo. Em prensas e injetoras, a linha de alta pressão alimenta cilindros e comandos que precisam de conexões estáveis sob milhares de ciclos diários. Já em lavadoras de ultra alta pressão e corte por jato d'água, acima de mil bar, a conexão deixa de ser rosqueada convencional e passa a geometrias do tipo cone-and-thread, com tubo de parede espessa — física distinta da hidráulica de óleo, que não aceita substituição por peça comum. Em todos os casos, a conexão é apenas um elo: ela trabalha em conjunto com terminais para mangueiras hidráulicas prensados na medida correta, com o adaptador que faz a transição entre padrões e com o restante do circuito de hidráulica industrial da planta.

Como a Soluções Industriais cobre este nicho

Para conexão de alta pressão, a plataforma reúne 4 fornecedores verificados, presentes desde 2022, além da curadoria Amplitude Industrial. 2 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.

O que só a Soluções Industriais entrega neste nicho

• Demanda concentrada em reposição urgente de máquina parada, com prazo mais decisivo que preço unitário.
• Compradores chegam com a peça velha em mãos e sem saber se a rosca é BSPP ou BSPT.
• Cotações mistas de conexão mais terminal prensado no mesmo pedido são a maioria dos pedidos B2B.
• Pedidos de inox AISI 316 crescem em frigorífico, offshore e sucroalcooleiro por causa da lavagem química.
• Fornecedores de reposição pedem foto da conexão com paquímetro na rosca antes de orçar.
• Máquinas importadas europeias puxam demanda de conversão métrica DIN 2353 para padrão nacional.
• Compras acima de 200 peças migram de varejo para lote fechado com desconto por faixa.
• Setores auditados exigem certificado de material e rastreabilidade de lote junto da nota.
