válvula de controle

A válvula de controle é o elemento final de uma malha de controle: recebe um sinal (4-20 mA, HART, Fieldbus) e modula a vazão, pressão ou temperatura do processo variando a área de passagem do fluido. Seu dimensionamento hidráulico segue a norma IEC 60534 e a ANSI/ISA-75.01.01, que definem o cálculo do coeficiente de vazão Cv (ou Kv no sistema métrico), enquanto o corpo obedece ao rating pressão-temperatura da ASME B16.34. Diferente de uma válvula de bloqueio, ela trabalha em posições intermediárias e é especificada pela sua capacidade de controlar, não apenas de abrir e fechar.

As variáveis técnicas que definem uma boa especificação são: o Cv necessário para a vazão de projeto e a rangeabilidade (turndown) que a aplicação exige; a característica inerente do trim (linear, igual porcentagem ou abertura rápida) que dá controlabilidade à malha; a classe de vedação conforme ANSI/FCI 70-2 (Classe I a VI); o material de corpo e internos compatível com o fluido, a temperatura e a corrosão; e o conjunto de atuação (pneumático de diafragma, pistão ou elétrico) com posicionador. Cada uma dessas escolhas move preço, prazo e desempenho.

Do ponto de vista regulatório e de risco, válvulas de controle instaladas em linhas e vasos sob pressão estão no escopo da NR-13, e quando integram uma função instrumentada de segurança precisam atender ao nível SIL das normas IEC 61508 e IEC 61511. Erros de dimensionamento levam a cavitação, flashing e ruído aerodinâmico, que destroem trim e corpo em semanas. Por isso a seleção, o cálculo e a validação do fail-safe devem ser conduzidos por profissional habilitado, e o teste de estanqueidade de fábrica deve seguir a API 598.

Na Soluções Industriais, marketplace B2B com mais de 50 mil fornecedores cadastrados, mais de 250 mil produtos no catálogo e 3 milhões de negócios intermediados, o comprador compara cotações em três passos. Primeiro pesquisa o produto na plataforma, depois cota e recebe respostas de fornecedores com orçamentos alinhados às exigências técnicas, e por fim compara as opções para escolher a solução ideal para o negócio. O processo é gratuito para o comprador, conecta-o aos fornecedores adequados em até 24 horas e cobre cotações comparativas com confiança e segurança em uma única plataforma.

Aviso de segurança. Válvulas de controle operam em tubulações e vasos sob pressão sujeitos à NR-13 e, em malhas de intertravamento, às normas IEC 61508 e IEC 61511 (SIL). A seleção, o dimensionamento e a instalação devem ser validados por profissional legalmente habilitado com ART, e testes de estanqueidade seguem API 598.

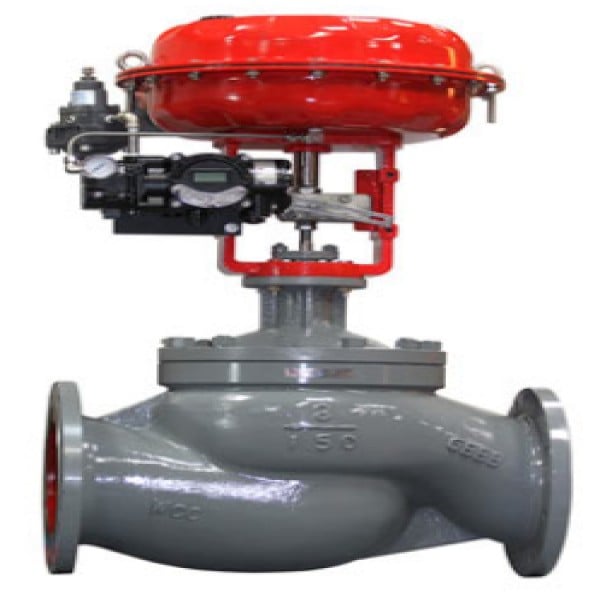

Tipos de válvula de controle: globo, rotativa e cage-guided

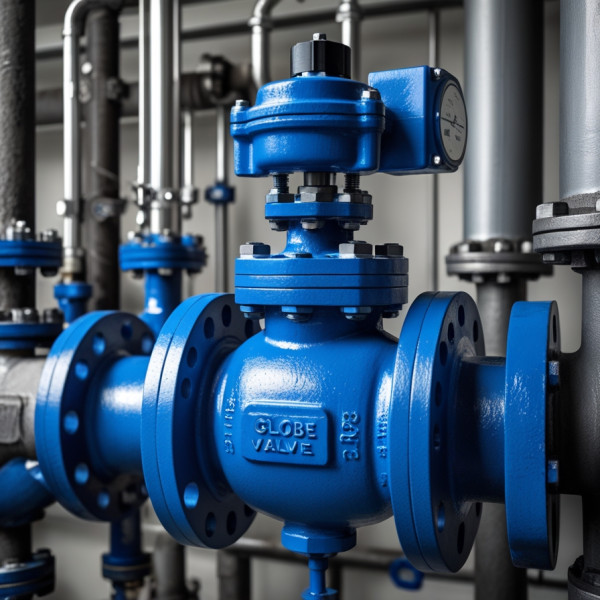

As duas grandes famílias são as válvulas de deslocamento linear (globo, incluindo a construção cage-guided ou gaiola) e as rotativas (borboleta de alto desempenho, esfera segmentada e plug excêntrico). A globo domina o controle fino de líquidos e vapor com boa recuperação; as rotativas entregam alto Cv por diâmetro, menor custo e boa rangeabilidade, sendo preferidas em grandes vazões e serviços com pouca queda de pressão. A escolha começa pelo balanço entre controlabilidade, capacidade e custo.

TipoCaracterística de trim usualRangeabilidade típicaAplicação recomendada
Globo cage-guidedIgual porcentagem ou linear30:1 a 50:1Controle fino de vapor e líquidos limpos
Borboleta alto desempenhoIgual porcentagem20:1 a 30:1Grandes vazões, baixa pressão diferencial
Esfera segmentadaAproxima igual porcentagem100:1Polpas, fibras e ampla faixa de vazão
Plug excêntrico rotativoLinear/igual porcentagem30:1Serviços abrasivos e erosivos
  • Globo cage-guided: melhor controle fino, aceita trim anti-cavitação e vedação até Classe VI.

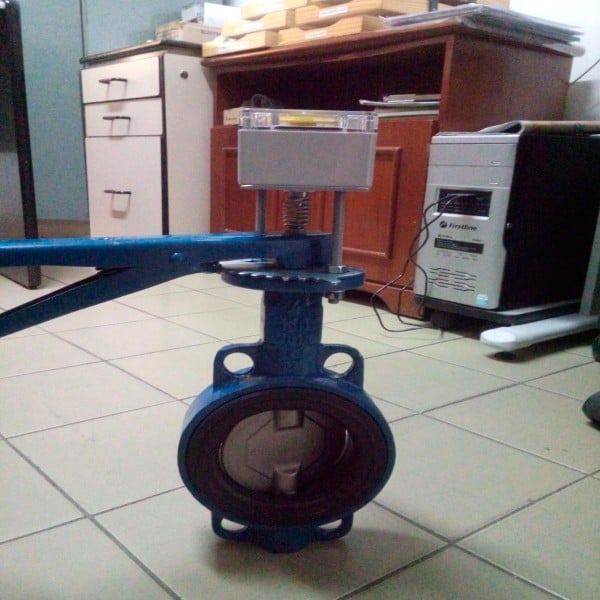

  • Borboleta de alto desempenho: alto Cv, econômica, boa para grandes linhas e baixa pressão diferencial.
  • Esfera segmentada (V-notch): excelente rangeabilidade e boa em fluidos com sólidos e fibras.

Como dimensionar Cv/Kv e escolher a característica do trim

O dimensionamento segue a IEC 60534-2-1 / ISA-75.01.01: calcula-se o Cv requerido para a vazão máxima e verifica-se a abertura entre 20% e 80% do curso nas condições normais, evitando trabalhar na ponta da curva. A característica inerente decide a controlabilidade: use igual porcentagem quando a maior parte da queda de pressão está na válvula (controle de pressão e vazão), linear quando a queda na válvula é estável, e abertura rápida apenas em serviço on-off ou alívio. Sobredimensionar o Cv é o erro mais comum e mata a controlabilidade da malha.

  • Cheque a rangeabilidade real: turndown insuficiente força operação em baixa abertura e instabilidade.
  • Considere pressão diferencial mínima e máxima, não só a nominal, para não errar a característica.
  • Peça a curva Cv x abertura real do fabricante, não o Cv máximo isolado.

Classes de vedação ANSI/FCI 70-2: quando exigir Classe IV, V ou VI

A estanqueidade em posição fechada é normalizada pela ANSI/FCI 70-2 (equivalente à IEC 60534-4) em classes de I a VI. Especificar acima do necessário encarece sem retorno. A Classe IV (vazamento de 0,01% do Cv) atende a maioria dos serviços de controle metal-metal; a Classe V é usada em processos onde o vazamento tem custo; a Classe VI (assento macio) só se justifica quando o fechamento precisa ser praticamente hermético, como isolamento de segurança ou fluidos caros/tóxicos. Trim metálico chega no máximo à Classe V; Classe VI normalmente exige assento de PTFE ou elastômero.

  • Classe IV: padrão econômico para controle contínuo.
  • Classe V: menor vazamento com trim metálico endurecido.
  • Classe VI: assento macio, fechamento quase hermético, maior custo.

Material de corpo e trim por fluido e temperatura

O material define compatibilidade, vida útil e boa parte do preço. Aço carbono fundido WCB cobre serviços gerais de água, ar, óleo e vapor; o inox CF8M (fundido 316) e CF8 (304) são exigidos em fluidos corrosivos, alimentos e produtos químicos; ligas como Hastelloy e Monel atendem ácidos e serviços severos, com salto expressivo de custo. O trim (obturador, sede e gaiola) costuma ser em inox 316, endurecido com estelite ou revestimento de carbeto onde há erosão. A regra prática: não pague liga nobre onde WCB resolve, mas não economize no trim, que é o item de desgaste.

Material de corpoNorma de fundidoServiço típicoCusto relativo
WCB (aço carbono)ASTM A216Água, vapor, ar, óleoBase
CF8M (inox 316)ASTM A351Corrosivos, químico, alimentício1,5 a 2,5x
CF8 (inox 304)ASTM A351Corrosão moderada1,3 a 2x
Hastelloy / MonelASTM correspondenteÁcidos e serviços severos5x ou mais

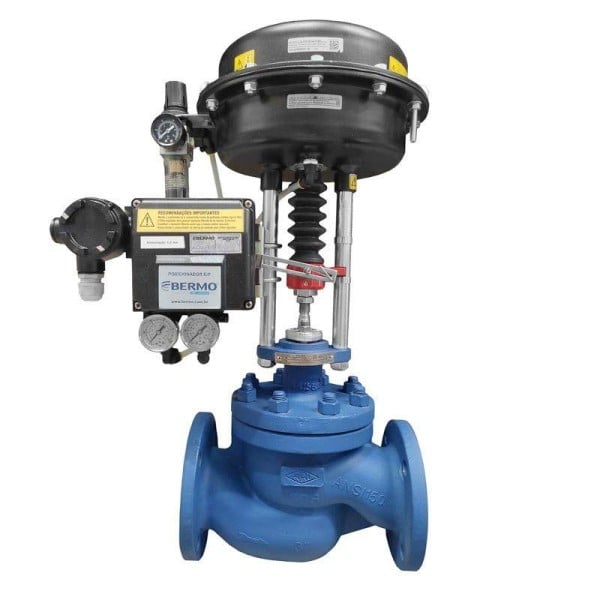

Atuadores e posicionadores: pneumático, elétrico e fail-safe

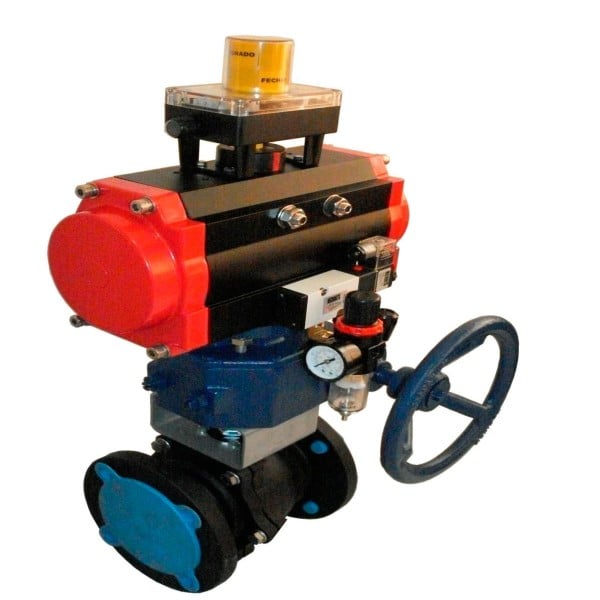

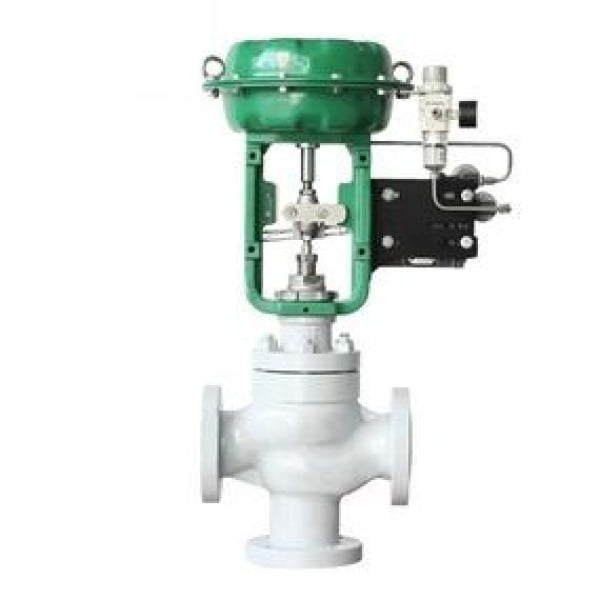

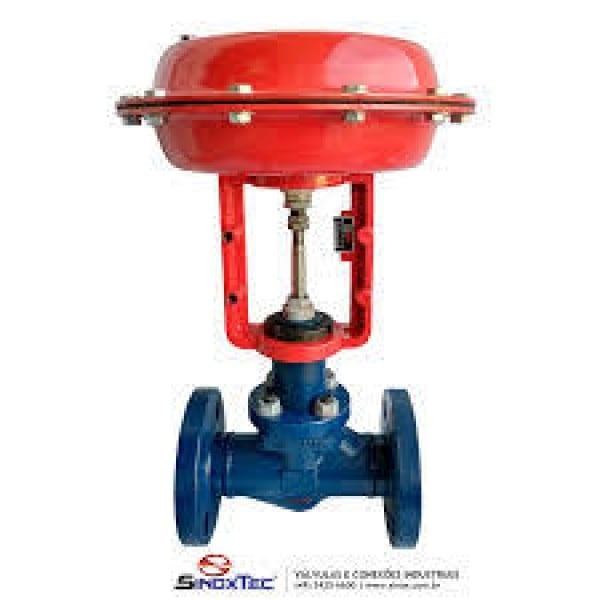

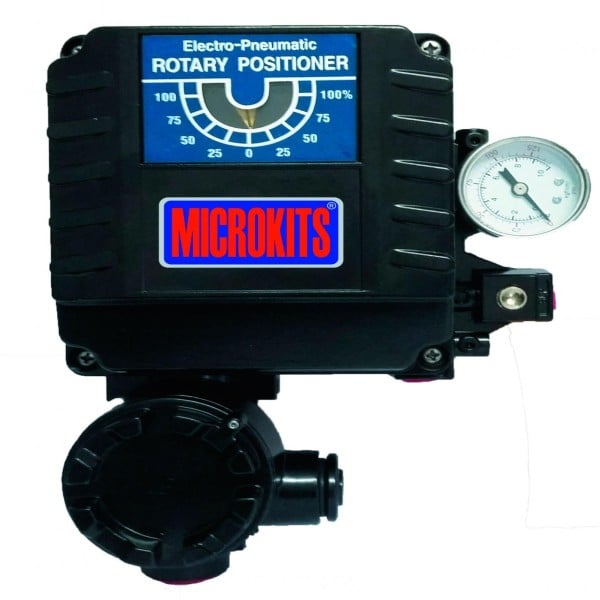

O atuador fornece força para vencer a pressão diferencial e a força de vedação. O pneumático de diafragma com mola é o padrão por segurança intrínseca e ação de falha definida — ar-para-abrir ou ar-para-fechar — que garante o fail-safe. Pistão pneumático entrega mais força em altas pressões; o elétrico é usado onde não há ar de instrumento. O posicionador inteligente (HART, Foundation Fieldbus ou Profibus) melhora a precisão de posicionamento e habilita diagnóstico de desempenho. A interface entre atuador e corpo, no caso de válvulas rotativas, segue a ABNT NBR ISO 5211. Ao contrário de uma válvula proporcional hidráulica de circuito óleo-pressão, aqui o sinal elétrico é convertido em posição por ar comprimido.

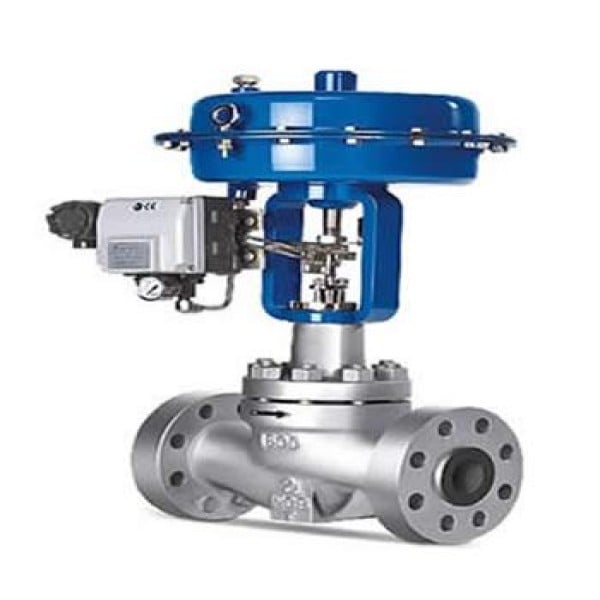

Normas, classes de pressão e testes a exigir

O corpo é classificado pela ASME B16.34 em classes 150#, 300#, 600#, 900# e superiores, cada uma com sua curva pressão-temperatura — a classe não é uma pressão fixa, cai conforme a temperatura sobe. O dimensionamento remete à IEC 60534, a vedação à ANSI/FCI 70-2 e o teste de estanqueidade e casco à API 598. Em válvulas de linha e pipeline aplica-se também a API 6D. Sempre exija o certificado de teste e o rating do corpo compatível com a linha, especialmente em linhas com tubo de ferro fundido ou aço, onde a classe de flange precisa casar.

  • ASME B16.34: rating pressão-temperatura do corpo e conexões.
  • API 598: procedimento de teste hidrostático e de estanqueidade.
  • IEC 61508 / 61511: obrigatórias quando a válvula compõe função de segurança (SIL).

Modos de falha: cavitação, flashing e ruído

A maioria das falhas prematuras de válvula de controle vem de fenômenos de escoamento previsíveis na especificação. A cavitação ocorre quando a pressão local cai abaixo da pressão de vapor e volta a subir, implodindo bolhas contra o trim e destruindo obturador e sede em semanas; combate-se com trim multiestágio anti-cavitação. O flashing acontece quando a pressão de saída permanece abaixo da pressão de vapor, gerando erosão que só se resolve com material duro (estelite) e geometria adequada. Já o ruído aerodinâmico em gás e vapor pode ultrapassar 85 dBA e exigir trim de baixo ruído. Identificar esses riscos antes da compra evita trocar internos repetidamente. Instrumentos de processo como o indicador de nível ajudam a monitorar as condições que disparam esses fenômenos.

  • Cavitação: ruído de cascalho, vibração e trim erodido — pede trim multiestágio.
  • Flashing: erosão a jusante — exige material endurecido, não some com trim.
  • Ruído: acima de 85 dBA requer trim anti-ruído ou tratamento de linha.

O que define o preço e checklist para cotar com fornecedores

O preço de uma válvula de controle é movido por diâmetro e classe de pressão, material de corpo e trim, classe de vedação, tipo e tamanho do atuador, posicionador (simples x inteligente) e certificações exigidas. Uma cotação comparável entre fornecedores só é possível com uma folha de dados no padrão ISA preenchida. Reúna os dados abaixo antes de solicitar orçamento; isso qualifica o pedido e evita retrabalho.

  • Fluido, vazão mín/normal/máx, pressão de entrada e saída, temperatura e densidade.
  • Cv/Kv requerido, diâmetro da linha, classe de flange e conexão (ASME B16.34).
  • Característica de trim, classe de vedação ANSI/FCI 70-2 e material de corpo/trim.
  • Tipo de atuador, ação de falha (ar-para-abrir/fechar), sinal de comando e posicionador.
  • Certificados exigidos: teste API 598, rastreabilidade de material e SIL se aplicável.

O que só a Soluções Industriais entrega neste nicho

O diferencial da plataforma neste nicho é o acesso comparativo a fornecedores verificados, com indicação de quem atende a sua região e em que prazo. Os números abaixo vêm do próprio marketplace:

Para Válvula De Controle, a plataforma reúne 12 fornecedores verificados, presentes desde 2017, além da curadoria Amplitude Industrial. 10 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.

Cobertura por praçaFornecedores
Nacional10
SP1
MG1

Perguntas frequentes

Qual a diferença entre válvula de controle e válvula de bloqueio?

A válvula de controle trabalha em posições intermediárias modulando a vazão a partir de um sinal (4-20 mA, HART), com dimensionamento por Cv segundo a IEC 60534. A de bloqueio só abre e fecha. Por isso a de controle é especificada pela característica de trim e pela rangeabilidade, não apenas pelo diâmetro.

Como sei o Cv correto da minha válvula?

O Cv é calculado pela ISA-75.01.01 / IEC 60534-2-1 a partir da vazão, densidade e pressão diferencial de projeto. O ideal é que a válvula opere entre 20% e 80% de abertura nas condições normais. Sobredimensionar o Cv é o erro mais comum e compromete a controlabilidade.

O que significam as classes de vedação Classe IV e Classe VI?

São classes de estanqueidade da ANSI/FCI 70-2. A Classe IV admite vazamento de 0,01% do Cv com trim metálico e atende a maioria dos serviços. A Classe VI exige assento macio e fechamento quase hermético, indicada para fluidos tóxicos ou caros e isolamento de segurança, com custo maior.

Preciso de inox ou aço carbono no corpo?

Aço carbono fundido WCB (ASTM A216) resolve água, vapor, ar e óleo. Inox CF8M/316 (ASTM A351) é exigido em corrosivos, químico e alimentício, custando de 1,5 a 2,5 vezes mais. Ligas como Hastelloy só se justificam em ácidos severos. Não pague liga nobre onde WCB atende, mas nunca economize no trim.

Quando a válvula precisa atender SIL?

Quando integra uma função instrumentada de segurança, como intertravamento de pressão ou emergency shutdown. Nesse caso aplicam-se a IEC 61508 e a IEC 61511, que definem o nível SIL e a taxa de falha admissível. Válvulas em linhas sob pressão também estão no escopo da NR-13, exigindo validação por profissional habilitado.

O que é cavitação e como evitar na especificação?

É a implosão de bolhas de vapor contra o trim quando a pressão local cai abaixo da pressão de vapor e volta a subir, destruindo obturador e sede rapidamente. Evita-se especificando trim multiestágio anti-cavitação e verificando a pressão diferencial. É um risco que deve ser avaliado antes da compra.

Qual atuador escolher: pneumático ou elétrico?

O pneumático de diafragma com mola é o padrão por definir o fail-safe (ar-para-abrir ou ar-para-fechar) e por segurança intrínseca. O pistão entrega mais força em altas pressões e o elétrico é usado onde não há ar de instrumento. A ação de falha deve ser definida em projeto conforme o cenário seguro do processo.

Que documentos exigir do fornecedor no orçamento?

Peça a folha de dados no padrão ISA preenchida, a curva Cv x abertura real, o certificado de teste conforme API 598, o rating do corpo pela ASME B16.34 compatível com a linha e a rastreabilidade de material. Para malhas de segurança, o certificado SIL. Sem esses itens, comparar propostas fica inviável.

Como comparar propostas de vários fornecedores?

Padronize a folha de dados ISA e envie a mesma especificação a todos, exigindo Cv, característica de trim, classe de vedação, material e certificações idênticos. Assim a comparação recai sobre preço, prazo e diferenciais reais, e não sobre premissas técnicas diferentes entre os fornecedores.
