Tipos de válvula borboleta: concêntrica, dupla e tripla excêntrica

A diferença entre as famílias está na posição do eixo em relação ao centro do disco e à linha de vedação, e isso muda completamente o serviço para o qual cada uma serve. Na concêntrica, o eixo atravessa o centro do disco e a vedação se faz por interferência contra uma sede elastomérica que reveste o corpo, solução barata e estanque em baixa pressão. Na dupla excêntrica, o eixo sai do plano de vedação e do centro do tubo, o que reduz o atrito do disco contra a sede e permite classes e temperaturas maiores. Na tripla excêntrica, soma-se um cone de vedação inclinado, eliminando o contato durante quase todo o curso e viabilizando sede metálica com estanqueidade bidirecional em vapor e gases quentes.

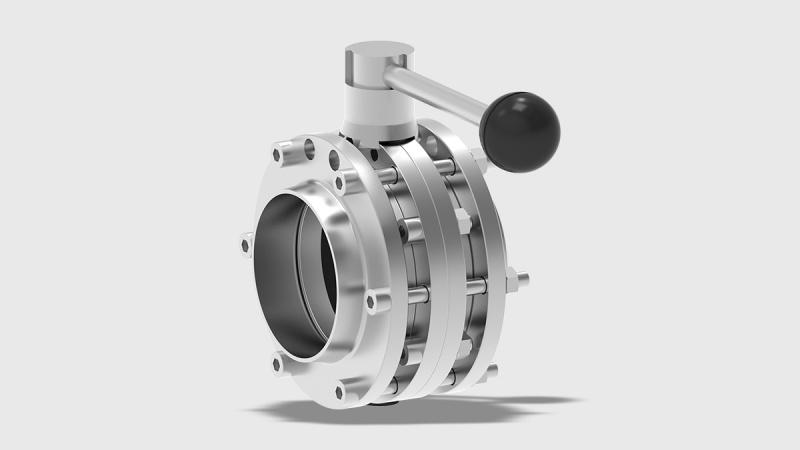

Wafer, lug ou flangeada: qual conexão pedir no orçamento

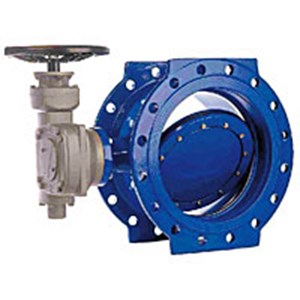

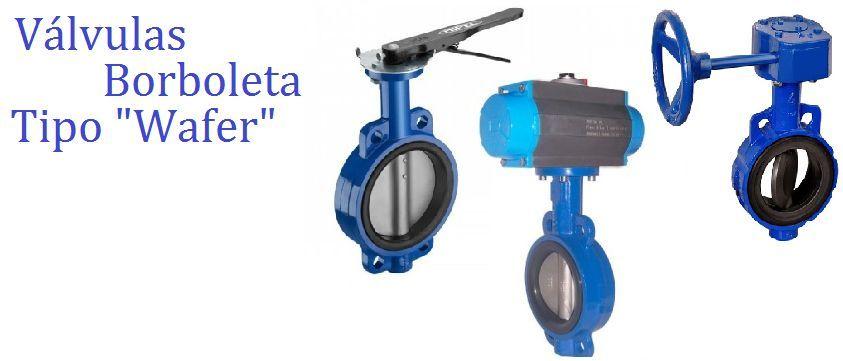

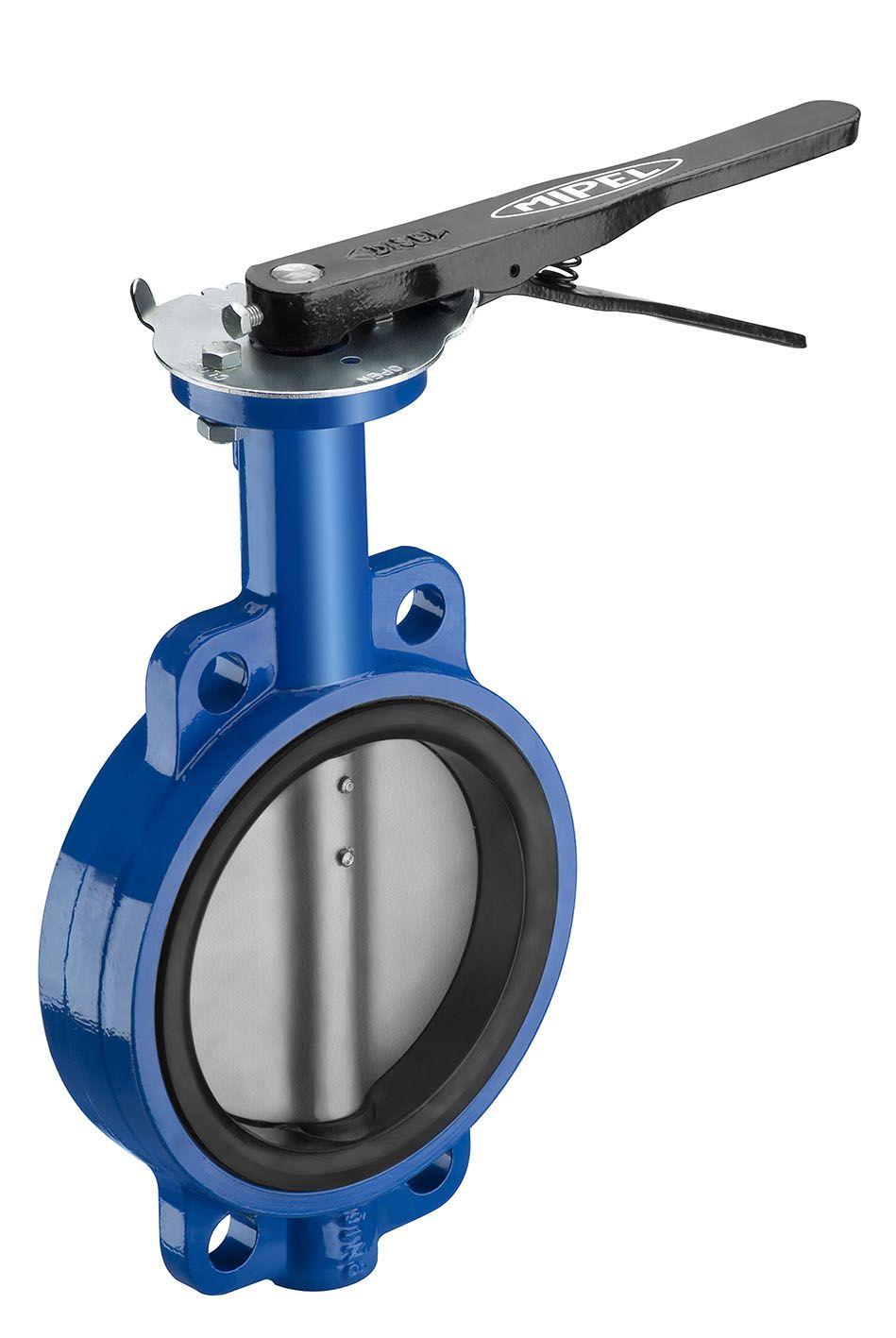

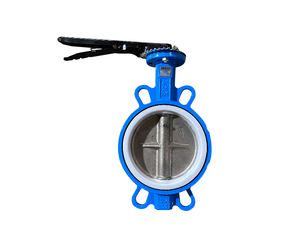

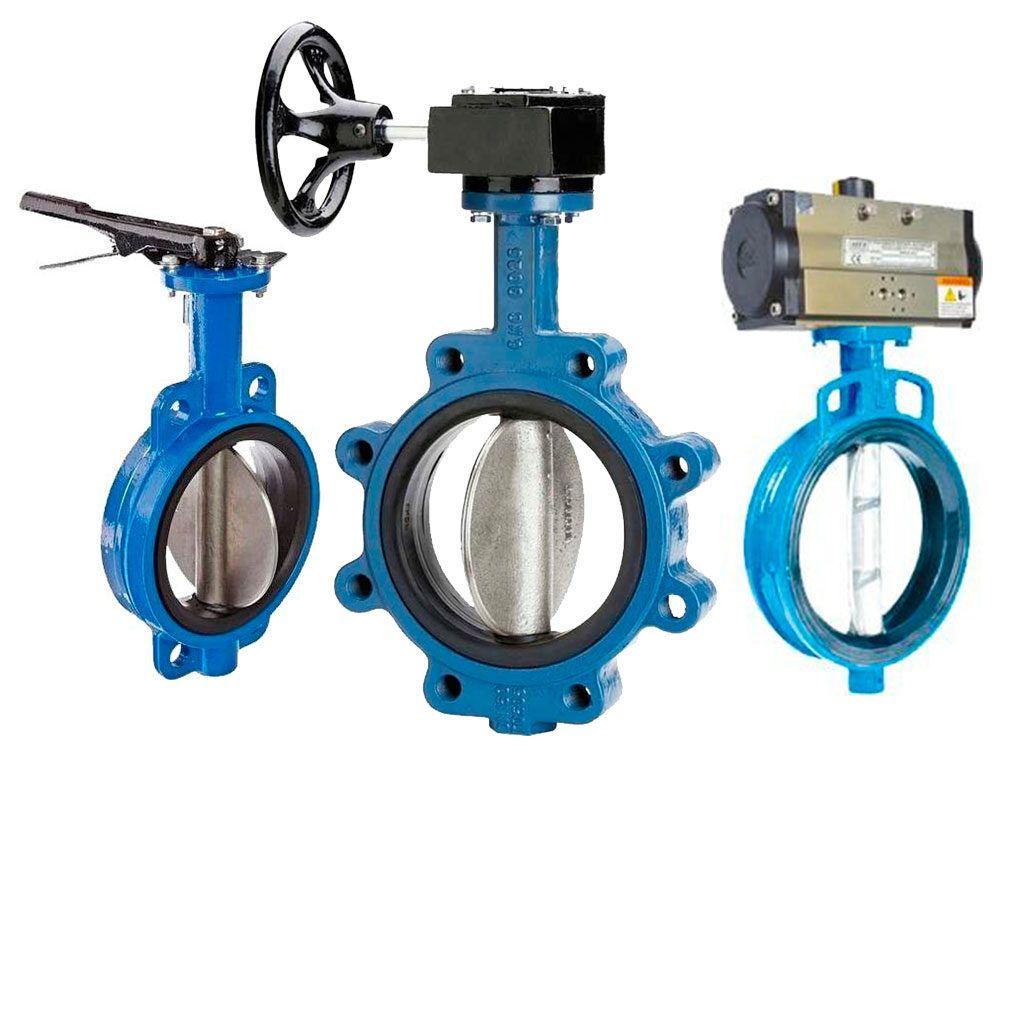

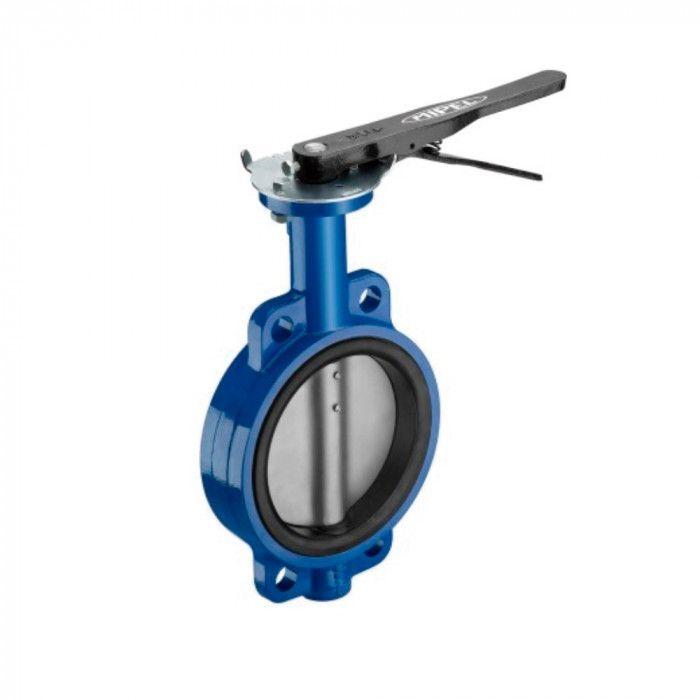

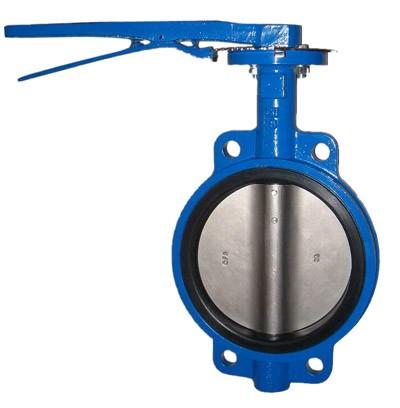

A conexão define montagem, manutenção e até a possibilidade de operar com a linha aberta a jusante. O corpo wafer é prensado entre dois flanges pelos estojos passantes e é a opção mais econômica, porém não sustenta a tubulação sozinho: se você remover a tubulação de um dos lados, a válvula perde aperto. O corpo lug tem furos roscados que permitem parafusar cada flange independentemente, viabilizando o chamado serviço de extremidade morta, ou dead-end service, quando é preciso desmontar um trecho mantendo pressão do outro lado. Já o corpo de flange dupla é a escolha para diâmetros grandes, redes enterradas e casos em que a válvula precisa suportar esforço mecânico da linha. Existe ainda a versão ranhurada, comum em redes de combate a incêndio.

• Wafer: menor custo e menor peso, exige flanges nos dois lados e não permite desmonte unilateral sob pressão.
• Lug: permite dead-end service, mas confirme com o fabricante a pressão máxima admitida nessa condição, que costuma ser inferior à nominal.
• Flange dupla: indicada acima de DN 400, em linhas enterradas e onde há esforço de tração na tubulação.
• Ranhurada: usada em redes de sprinklers, com atenção ao requisito de válvula indicadora e supervisionada da ABNT NBR 10897:2020.

Material da sede por fluido, temperatura e compatibilidade química

A sede é o componente que falha primeiro e o que mais gera troca prematura de válvula. Em válvulas concêntricas, a guarnição de borracha da sede é o item de desgaste que define a vida útil do conjunto, e o erro mais caro do setor é escolher o elastômero pela temperatura, esquecendo a compatibilidade química. EPDM tem excelente desempenho com água e vapor de baixa pressão, mas se degrada rapidamente em contato com óleos minerais e hidrocarbonetos, situação em que se usa NBR. FKM cobre ácidos concentrados e derivados de petróleo em temperatura alta, com custo bem superior. Em contato com alimentos e bebidas, o elastômero precisa atender aos critérios da RDC nº 91/2001 da Anvisa e vir acompanhado do respectivo certificado de conformidade.

Acionamento e torque: como não subdimensionar o atuador

Alavanca com trava em posições intermediárias resolve até cerca de DN 150 em classe 150; acima disso, o esforço manual cresce e passa a ser necessário redutor com volante e indicador de posição. Em automação, a regra prática é dimensionar o atuador com folga de 25 a 50 por cento sobre o maior torque exigido pela válvula, que raramente é o de operação em regime, e sim o torque de desbloqueio inicial após período parada, quando o elastômero está aderido ao disco. A interface de montagem deve ser declarada segundo a ISO 5211, informando a flange (F05, F07, F10) e o encaixe do eixo, e o posicionamento de solenoides e caixas de fim de curso costuma seguir o padrão NAMUR da VDI/VDE 3845. Atuador com mola de retorno resolve falha segura, mas fornece menos torque no curso de mola do que na pressão de ar.

• Levante quatro torques: desbloqueio, curso, assentamento final e o torque com a pressão diferencial máxima real da linha.
• Ar de comando abaixo de 4 bar reduz o torque disponível do atuador pneumático; confirme a pressão mínima de projeto.
• Em falha segura, defina se o disco deve fechar ou abrir e registre isso no pedido, pois muda o modelo da mola.
• Peça a flange ISO 5211 e a dimensão do quadrado ou chaveta do eixo para reaproveitar atuadores já existentes na planta.

Válvula borboleta em controle de vazão: faixa útil, cavitação e ruído

A borboleta é aceitável como elemento de estrangulamento, mas tem característica de vazão aproximadamente equiporcentual distorcida e perde autoridade fora de uma janela estreita. Na prática, o trabalho estável fica entre cerca de 30 e 70 graus de abertura: abaixo disso o disco passa a operar quase fechado, o que acelera a erosão da borda e da sede, e acima disso o ganho de vazão por grau de abertura desaba. Diferencial de pressão elevado com líquido próximo da pressão de vapor gera cavitação, reconhecível pelo ruído de cascalho e pelo desgaste em cratera no disco. Em malhas que exigem modulação fina, resposta linear e baixa histerese, válvulas proporcionais de controle contínuo entregam rangeabilidade superior à de uma borboleta padrão, ainda que a um custo maior por diâmetro.

Normas, ensaios e taxas de vazamento que o fornecedor precisa comprovar

Além da classificação construtiva da API 609 e do envelope pressão-temperatura da ASME B16.34, o ponto que efetivamente protege o comprador é o ensaio. A API 598 estabelece os testes de casco, sede e vedação de haste, com pressões e tempos definidos por diâmetro e classe, e a ISO 5208 tabula as taxas de vazamento admissíveis por letra, indo de estanqueidade praticamente total até vazamentos proporcionais ao diâmetro em sede metálica. Para válvulas de controle, a referência de classe de vedação é a ANSI/FCI 70-2. Em serviço com hidrocarbonetos, exija certificação de projeto à prova de fogo pela API 607 ou ISO 10497 e, em plantas com metas ambientais, o enquadramento da haste na ISO 15848-1. No saneamento, a AWWA C504 é a referência para borboletas com sede elastomérica em água tratada.

Aplicações por setor: saneamento, alimentício, HVAC, incêndio e química

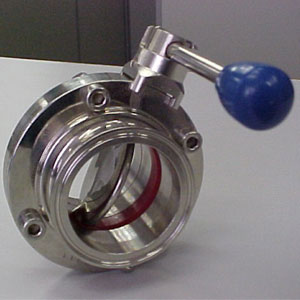

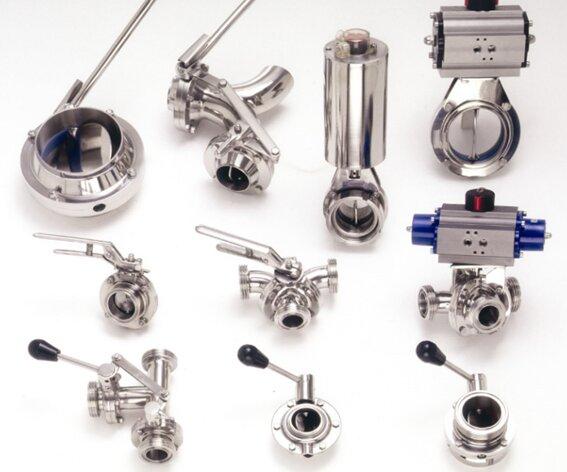

No saneamento, a borboleta concêntrica com sede EPDM e disco em inox ou ferro dúctil revestido é o padrão em adutoras e estações elevatórias, normalmente instalada em linhas de água bruta e tratada montadas com tubo de ferro fundido dúctil flangeado, seguindo a AWWA C504. Em HVAC, a mesma família controla circuitos de água gelada e torres, com prioridade para perda de carga baixa e acionamento com atuador modulante. Em alimentos e bebidas, a exigência é de sede atóxica conforme a RDC nº 91/2001 e acabamento sanitário. Na indústria química, predominam corpos revestidos e discos em CF8M ou ligas especiais. Em tanques de processo, a válvula de fundo trabalha em conjunto com o indicador de nível instalado no costado, e o intertravamento entre os dois evita transbordo durante transferências.

O que define o preço e o custo total de propriedade

Não existe preço único de válvula borboleta porque a mesma denominação cobre desde um corpo wafer em ferro dúctil com alavanca até uma tripla excêntrica em classe 600 com atuador elétrico. O que move o valor é, em ordem de impacto: o tipo construtivo, já que uma tripla excêntrica com sede metálica costuma custar várias vezes uma concêntrica de mesmo diâmetro; a liga do corpo e do disco, com inox e ligas especiais bem acima do ferro dúctil; o acionamento, que em muitos conjuntos automatizados pesa mais que a própria válvula; as certificações exigidas, como fire safe e emissões fugitivas, que acrescentam ensaio e rastreabilidade; e o volume do pedido, com faixas de desconto relevantes em lotes de reposição padronizados. No custo total, avalie a disponibilidade do kit de sede e bucha, porque válvula sem reposição vira troca completa a cada parada.

• Especificar sede metálica onde uma sede resiliente resolveria eleva o investimento sem ganho operacional.
• Padronizar diâmetros, classe e interface ISO 5211 na planta reduz estoque de reposição e permite retrofit de atuador.
• Válvula de baixo custo em serviço abrasivo tende a exigir troca de sede em intervalos curtos, invertendo a economia inicial.
• Peça sempre preço da válvula, do kit de reposição e do atuador separados, para comparar propostas com escopos diferentes.

Checklist de cotação e erros comuns na hora de comprar

Cotações incompletas geram propostas incomparáveis e atraso na entrega. Antes de solicitar orçamento, reúna os dados de processo e não apenas o diâmetro. Entre os erros recorrentes está montar válvula concêntrica em tubo Schedule 80, revestido ou com solda interna saliente, situação em que o disco não completa a abertura e bate na parede do tubo, danificando a borda; verificar a projeção do disco antes da compra evita esse retrabalho. Outro erro frequente é fechar rápido demais uma linha longa de líquido, provocando golpe de aríete, o que se resolve com redutor ou com ajuste do tempo de curso do atuador.

• Diâmetro nominal, norma do flange e classe de pressão da linha.
• Fluido, concentração, temperatura de trabalho e pressão diferencial máxima.
• Função: bloqueio total, estrangulamento ou serviço de extremidade morta.
• Tipo de corpo (wafer, lug, flange dupla ou ranhurado) e material de corpo, disco, haste e sede.
• Acionamento desejado, tensão ou pressão de ar disponível, falha segura e necessidade de sinalização de posição.
• Certificados exigidos: relatório de ensaio conforme API 598, certificado de material, fire safe pela API 607 e conformidade sanitária quando houver contato com alimentos.
• Quantidade, prazo desejado e se há necessidade de kit de reposição no mesmo pedido.

O que só a Soluções Industriais entrega neste nicho

• Faixa de DN 50 a DN 1200 concentra a maior parte das cotações recebidas, com pico entre DN 100 e DN 300.
• Pedidos que chegam sem informar classe de pressão e fluido são os que mais voltam para revisão de proposta.
• Sede em EPDM domina saneamento e HVAC; FKM e PTFE aparecem quase sempre em química e farmacêutica.
• Compradores de reposição costumam precisar apenas do kit de sede e da bucha, não da válvula completa.
• Interface ISO 5211 declarada na cotação permite reaproveitar atuador já instalado e derrubar o custo do conjunto.
• Válvula tripla excêntrica é cotada majoritariamente para vapor, gases quentes e serviços abrasivos.
• Prazo de entrega separa estoque padrão (dias) de corpo em liga especial ou revestido (semanas).
