Tipos de curva de aço inox e como cada construção é usada

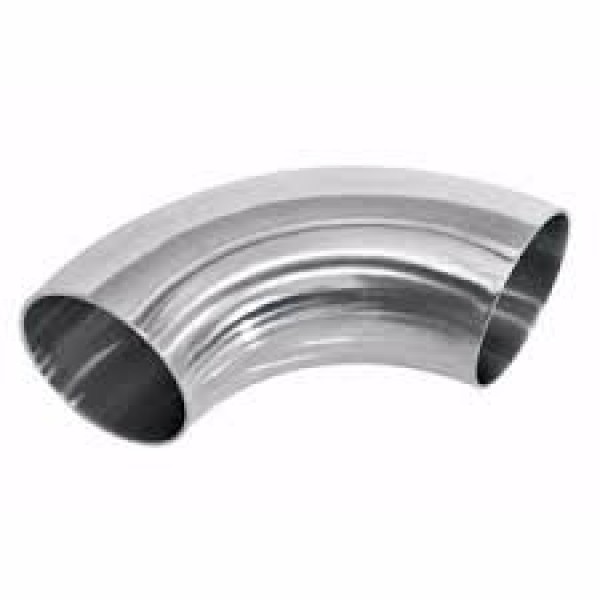

A curva de topo é a mais comum em linhas industriais: ela é soldada diretamente ao tubo, mantém o diâmetro interno praticamente contínuo e é fornecida em 45°, 90° e 180°. A curva forjada de encaixe ou roscada, regida pela ASME B16.11, domina as bitolas até 2" em instrumentação, utilidades e ramais de pequeno porte, onde a solda de topo seria desproporcional. Já a curva sanitária, construída em parede fina segundo a série métrica DIN 11850 ou ISO 2037, atende laticínio, cervejaria, farmacêutica e cosmético, com extremidade lisa para solda orbital ou com engate rápido por abraçadeira. Existe ainda a curva conformada a partir de tubo, calandrada sob medida com raios superiores a 1,5D, adotada quando a prioridade é reduzir perda de carga em linha longa de bombeamento.

• Curva 90° raio longo (1,5D): padrão de linha de processo, menor turbulência.
• Curva 90° raio curto (1,0D): usada onde o espaço entre eixos é restrito.
• Curva 45°: desvios suaves, transição de nível e contorno de estrutura.
• Curva 180° de retorno: trocadores, serpentinas e circuitos de recirculação.
• Curva sanitária polida: linha de produto em contato com alimento ou medicamento.
• Curva conformada sob medida: raio ampliado para transporte de sólidos em suspensão ou fluido abrasivo.

Tabela de especificação: bitola, schedule e raio para pedir cotação

A tabela abaixo cruza as combinações mais requisitadas em curva de topo e ajuda a fechar a requisição sem retrabalho. Atenção ao schedule: a série inox usa o sufixo S da ASME B36.19M, e um Sch 40S não é intercambiável com um Sch 40 de aço carbono em todas as bitolas — a confusão entre as duas séries é a principal causa de curva comprada corretamente e incompatível na hora de soldar. Na coluna de raio, LR indica raio longo (1,5D) e SR indica raio curto (1,0D).

Como escolher a liga: 304L, 316L ou duplex

A escolha da liga é o item que mais move o preço e o único que não tem conserto depois de instalado. O 304L cobre a maior parte das aplicações de água industrial, vapor de baixa pressão e utilidades onde não há cloreto relevante. O 316L acrescenta molibdênio e passa a resistir a meios com cloreto, salmoura leve, efluente e vários produtos químicos — custa tipicamente de 30% a 60% mais que o 304L e só compensa quando o meio realmente exige, pois usar 316L por precaução em linha de água tratada é dinheiro parado. O duplex entra apenas quando há risco de corrosão sob tensão combinada com cloreto e temperatura, situação típica de ambiente marítimo, e traz também resistência mecânica maior, permitindo parede menor no projeto. A opção pelo grau L, de baixo carbono, não é detalhe comercial: ela reduz a precipitação de carbonetos de cromo no contorno de grão durante a soldagem, que é o mecanismo da corrosão intergranular na zona termicamente afetada. Ao montar o pacote da linha, vale cotar as curvas junto com as demais conexões de aço para manter a mesma liga e o mesmo certificado em toda a tubulação.

• Escolha 304L quando: água industrial, vapor de baixa pressão, ar comprimido, ambiente interno sem cloreto.
• Escolha 316L quando: cloreto presente, efluente, ambiente costeiro moderado, produto químico, linha alimentícia.
• Escolha duplex quando: água do mar, salmoura, risco de corrosão sob tensão ou necessidade de maior resistência mecânica.
• Evite trocar liga no meio da linha: par galvânico e diferença de dilatação criam ponto fraco previsível.

Extremidade, raio e perda de carga: o que muda na operação

Extremidade para solda de topo entrega a junta mais limpa hidraulicamente e é obrigatória quando há exigência de radiografia ou de superfície interna livre de frestas, mas exige soldador qualificado e chanfro preparado. A extremidade de encaixe é mais rápida de montar em bitola pequena, porém deixa uma fresta interna que retém produto e não é aceita em linha sanitária. A extremidade roscada dispensa solda e facilita a manutenção, ao custo de vedação por veda-rosca e de um ponto de vazamento a mais. Já a extremidade com abraçadeira sanitária permite desmontar a linha para inspeção sem cortar tubo, o que reduz drasticamente o tempo de parada em fábrica de alimento. No campo do raio, a curva de raio curto pode custar menos e caber em espaço apertado, mas gera perda de carga maior e concentra desgaste no extradorso — em linha com sólidos em suspensão ou fluido abrasivo, essa diferença aparece como furo prematuro. Quando a linha combina mudança de direção com mudança de diâmetro, a curva trabalha em conjunto com peças como a redução concêntrica, e a sequência de montagem precisa ser definida no isométrico, não no canteiro.

• Solda de topo: melhor escoamento e inspecionável, exige qualificação de soldagem.
• Encaixe (socket-weld): rápido em bitola pequena, gera fresta, restrito fora de linha sanitária.
• Rosca NPT/BSP: manutenção simples, ponto adicional de vazamento.
• Abraçadeira sanitária: desmontagem rápida para higienização e inspeção.
• Raio longo é a escolha padrão; raio curto só com restrição real de espaço.

Modos de falha e erros comuns de especificação

A curva inox raramente falha por sobrecarga mecânica. As falhas que aparecem em campo são previsíveis e quase sempre nascem na compra. A mais frequente é a corrosão localizada na zona termicamente afetada da solda, causada por uso de grau com carbono alto, por aporte térmico excessivo ou pela ausência de decapagem e passivação após a soldagem, procedimento que restaura a camada passiva de óxido de cromo e é tratado pela ASTM A967. A segunda é a erosão no extradorso de curvas de raio curto em linhas com sólidos ou alta velocidade. A terceira é contaminação por ferro, quando a curva é cortada ou escovada com ferramenta que já tocou aço carbono, gerando pontos de ferrugem que muita gente confunde com inox falsificado. Em curvas conformadas, ainda há ovalização e afinamento de parede no lado externo do dobramento — se a redução de espessura não for verificada, o cálculo de pressão do projeto deixa de valer. Por fim, o erro dimensional clássico: pedir schedule da série de aço carbono para tubo inox parede fina, ou misturar série ASME em polegadas com série sanitária métrica.

• Não especificar grau L em linha que será soldada e depois submetida a meio agressivo.
• Omitir decapagem e passivação no escopo do fornecimento.
• Usar ferramenta contaminada com aço carbono no corte e no acabamento.
• Confundir Sch 40 de aço carbono com Sch 40S de inox.
• Pedir curva DIN 11850 para linha montada em série ASME, ou o inverso.
• Aceitar curva conformada sem verificação de ovalização e de espessura no extradorso.

O que define o preço e checklist para pedir orçamento

Não existe preço único para curva de aço inox porque cada variável de spec desloca o custo. A liga pesa mais que tudo, seguida do diâmetro e da espessura de parede, que definem o peso da peça — e inox é comprado essencialmente por quilo. Depois vêm o processo de fabricação (conexão forjada de linha padrão custa menos que curva conformada sob medida), o acabamento interno (peça polida com rugosidade controlada tem preço bem acima da versão industrial não polida), os serviços agregados de decapagem e passivação, e a documentação exigida, já que certificado de qualidade rastreável no padrão EN 10204 3.1 implica lote controlado. Volume também muda o patamar: quem cota a curva isolada paga por peça o que quem fecha o pacote da linha inteira, com tubos, flanges e demais conexões, negocia por conjunto. No pedido, reúna estes dados antes de disparar a cotação — quanto mais completo, menos rodadas de e-mail e menos risco de receber peça incompatível.

• Ângulo da curva: 45°, 90°, 180° ou ângulo especial.
• Diâmetro nominal e schedule da série S, ou DN da série sanitária métrica.
• Raio: longo (1,5D), curto (1,0D) ou raio especial sob medida.
• Liga e grau: 304, 304L, 316, 316L ou duplex.
• Tipo de extremidade: solda de topo, encaixe, rosca ou abraçadeira sanitária.
• Acabamento interno exigido, com valor de rugosidade quando houver.
• Serviços: decapagem, passivação, polimento, limpeza para oxigênio.
• Documentação: certificado de qualidade rastreável e norma de referência do projeto.
• Quantidade por item e se o pedido acompanha o restante da linha.
• Fluido, pressão e temperatura de operação, para o fornecedor validar a proposta.

O que só a Soluções Industriais entrega neste nicho

• Cotações que chegam pedindo apenas o diâmetro nominal e omitem o schedule S, o que torna a curva inutilizável para solda de topo no tubo já instalado.
• Divergência recorrente entre a série ASME em polegadas e a série sanitária métrica DIN 11850, gerando devolução de peça correta porém incompatível.
• Demanda concentrada em curva 90° raio longo em 304L e 316L nas bitolas de 1/2" a 4", com cauda em duplex apenas em projetos costeiros e de efluente salino.
• Pedidos de decapagem e passivação cotados separadamente do fornecimento da curva, quando deveriam entrar na mesma requisição.
• Compradores da linha alimentícia que só descobrem a exigência de rugosidade interna quando o auditor pede o laudo de acabamento.
• Curvas conformadas sob medida com raio acima de 1,5D solicitadas por integradores que buscam reduzir perda de carga em linha de bombeamento.
• Recusa de lote em obra por falta do certificado de qualidade rastreável, mesmo com o material dimensionalmente correto.
• Compra fracionada de curvas avulsas custando por peça bem mais que o mesmo item comprado junto com tubos, flanges e demais conexões da linha.
