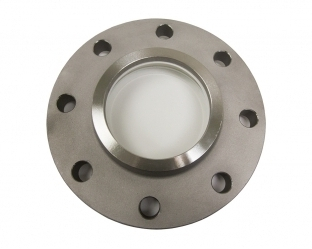

Tipos construtivos de flange de aço e onde cada um se aplica

Os tipos previstos na ASME B16.5 diferem pela forma de ligação ao tubo e pela capacidade de absorver esforço mecânico e ciclo térmico. O flange de pescoço concentra o uso em processo, alta pressão e temperatura variável porque a solda de topo transfere esforço com transição suave de espessura. O sobreposto domina utilidades, água e ar comprimido por ser mais barato e tolerante a desalinhamento. O de encaixe fica restrito a diâmetros pequenos em alta pressão e não é recomendado onde há vibração ou fadiga, por causa da folga de expansão exigida na raiz. O roscado atende linhas sem solda, comum em serviço com risco de ignição. O solto com ponta lisa permite girar o flange para alinhar furos e economiza material nobre, já que só a ponta lisa precisa ser da liga do processo. O cego fecha extremidade de linha, bocal de vaso e ponto futuro de expansão.

• Pescoço (welding neck): processo, vapor, alta pressão, ciclos térmicos.
• Sobreposto (slip-on): utilidades, água, ar comprimido, baixa e média pressão.
• De encaixe (socket weld): pequeno diâmetro em alta pressão, sem vibração severa.
• Roscado (threaded): linhas onde a soldagem é inviável ou proibida.
• Solto com ponta lisa (lap joint): desmontagem frequente e economia em inox e ligas.
• Cego (blind): fechamento de extremidade, bocais e pontos de expansão futura.

Tabela de especificação: classe, material, face e aplicação

A tabela reúne os arranjos mais cotados no mercado brasileiro e serve de base para montar a requisição. Leia sempre da esquerda para a direita: a classe define a furação e a espessura, o material define a compatibilidade química e térmica, e a face define a junta que será usada. Os limites de pressão indicados são valores de referência à temperatura ambiente conforme as tabelas de pressão-temperatura da ASME B16.5 e devem ser reduzidos para a temperatura real de operação.

Como escolher a classe de pressão sem errar o derating

O erro mais caro do nicho é tratar a classe como se fosse a pressão de trabalho. A regra prática de seleção parte da pressão de projeto e da temperatura de projeto juntas: entre na tabela de pressão-temperatura da ASME B16.5 pelo grupo do material, leia a pressão admissível na temperatura de operação e só então escolha a classe. Para linha de vapor saturado acima de 10 bar, a classe 150# em A105 já está fora de faixa e a especificação correta parte de 300#. Uma segunda checagem obriga a comparar a classe do flange com a classe do equipamento em que ele será parafusado: flange 300# contra bocal 150# não fecha, porque o diâmetro do círculo de furos e o número de parafusos são diferentes. A terceira checagem é a temperatura mínima: abaixo de -29 °C o aço carbono comum perde tenacidade e a especificação migra para ASTM A350 LF2 com ensaio de impacto Charpy documentado no certificado.

• Escolha 150# quando a linha for de utilidades, água, ar ou incêndio até cerca de 19 bar a 38 °C.
• Escolha 300# quando houver vapor, condensado, ciclos térmicos ou temperatura acima de 200 °C.
• Escolha 600# ou superior quando a pressão de projeto ultrapassar 50 bar ou houver hidrocarbonetos sob alta pressão.
• Nunca combine classes diferentes no mesmo par flangeado: a furação não coincide.
• Confirme o schedule do tubo antes de comprar flange de pescoço, pois o furo interno acompanha a espessura da parede.

Material por serviço: A105, inox, A350 LF2 e A694

O aço carbono forjado ASTM A105 cobre a maior parte das aplicações em temperatura ambiente e serviços não corrosivos, e é o material de referência de preço. O inox ASTM A182 nos graus F304 e F304L atende produtos moderadamente corrosivos, enquanto F316 e F316L, com molibdênio, são a escolha para meios com cloretos, água do mar e processos químicos; o custo do inox austenítico costuma ficar em uma faixa de três a cinco vezes o do A105 equivalente, o que só se justifica quando há corrosão real ou requisito sanitário. Os graus L, de baixo carbono, evitam sensitização quando há soldagem sem tratamento térmico posterior. O ASTM A350 LF2 é o carbono qualificado para baixa temperatura e não deve ser substituído por A105 em serviço frio. Em linhas de transporte de alta resistência, os graus ASTM A694 F42 a F65 acompanham a resistência do tubo de duto. Em ambiente externo e linhas de água ou incêndio, a galvanização a fogo conforme a ABNT NBR 6323 estende a vida do flange de aço carbono, mas acrescenta camada sobre a face de vedação e sobre a rosca, o que precisa ser previsto no projeto. Para linhas onde o corpo do tubo é de outro material, como em trechos de ferro fundido, vale conferir a compatibilidade de face antes de casar o flange de aço com o tubo de ferro fundido do trecho existente.

Face de vedação, rugosidade e a junta correspondente

Face e junta formam um sistema: o flange sozinho não veda. A face ressaltada RF é o padrão em serviço industrial e trabalha com junta não metálica ou espirotálica. A face plana FF é obrigatória quando o contraflange é de ferro fundido ou de material frágil, porque a face ressaltada concentra carga na borda e trinca o componente. A face RTJ, com ranhura usinada para anel metálico, é a escolha em classes 900# e acima e em serviços de alta temperatura. Um detalhe que raramente entra na cotação e derruba a montagem é o acabamento da face: a ASME B16.5 prevê acabamento serrilhado com rugosidade típica entre 125 e 250 µin AARH, e uma face usinada lisa demais não retém a junta não metálica, provocando extrusão e vazamento. Peça o acabamento no pedido, especialmente quando o flange for reusinado ou recuperado. A vedação também depende da montagem: a sequência cruzada de aperto e o torque em passos progressivos, conforme a prática da ASME PCC-1, evitam o empeno de face que nenhuma junta corrige depois. Componentes de vedação auxiliares em linhas de baixa pressão, como guarnição de borracha em tampas e visores, seguem lógica diferente e não substituem junta de flange dimensionada.

Padrões dimensionais: ASME B16.5, B16.47 e EN 1092-1

Três famílias dimensionais convivem no parque industrial brasileiro e não são intercambiáveis. A ASME B16.5 cobre NPS 1/2 a 24 e é o padrão dominante em projeto novo. Acima de NPS 24 entra a ASME B16.47, que se divide em Série A e Série B: a Série A, herdeira da antiga MSS SP-44, é mais pesada e tem diâmetro externo maior; a Série B, derivada da API 605, é mais leve e usa mais parafusos de menor diâmetro. Flanges das duas séries com o mesmo diâmetro e a mesma classe não se acoplam, e essa é uma armadilha frequente em ampliação de linhas antigas. A norma europeia EN 1092-1 trabalha com pressão nominal PN em bar (PN 10, PN 16, PN 25 e PN 40) e furação própria, que não coincide com a ASME nem por número de furos nem por diâmetro do círculo de parafusos. Em manutenção de equipamento importado da Europa, medir o círculo de furos e contar os parafusos antes de cotar evita comprar peça inutilizável. Em tubulação de esgoto e drenagem de baixa pressão, os padrões aplicáveis mudam completamente e o flange de aço nem sempre é a solução construtiva.

O que define o preço de um flange de aço no orçamento

Não existe preço de tabela porque o flange é precificado por massa de material forjado somada a usinagem e documentação. Os fatores que mais movem a cotação, em ordem de impacto, são: material (inox austenítico custa múltiplos do aço carbono, e ligas como F22 e F91 sobem mais); classe de pressão, já que 600# tem várias vezes a massa de 150# no mesmo diâmetro; diâmetro nominal, cujo peso cresce de forma não linear; processo de fabricação, com flange forjado custando mais que flange cortado de chapa; e documentação, porque certificado EN 10204 tipo 3.1 com rastreabilidade de corrida, ensaio de impacto Charpy, líquido penetrante ou ultrassom são itens cotados à parte. Volume também pesa: pedidos fechados por classe e material rendem desconto de escala que a compra unitária não alcança. Ao comparar duas propostas do mesmo ASTM A105 com diferença grande de preço, verifique primeiro se uma delas é flange cortado de chapa sem fibra de forjamento e se ambas incluem o mesmo nível de certificado — quase sempre a diferença está aí, e não em margem comercial.

• Material e liga: maior peso isolado na formação de preço.
• Classe de pressão e diâmetro: definem a massa de aço forjado.
• Forjado x cortado de chapa: diferença de processo, sanidade e valor.
• Certificado EN 10204 3.1, Charpy e ensaios não destrutivos: cotados à parte.
• Galvanização, usinagem especial de face e acabamento: adicionais de processo.
• Volume e padronização do pedido: escala reduz o custo unitário.

Modos de falha e o que exigir do fornecedor

As falhas em juntas flangeadas se repetem em um conjunto pequeno de causas: classe subdimensionada para a temperatura real, par de faces incompatível, junta errada para a face, aperto desigual ou insuficiente, empeno de face por solda mal executada e flange de procedência não rastreada com dureza fora do limite exigido em serviço com H2S pela NACE MR0175/ISO 15156. Em compra B2B, o filtro prático do fornecedor é documental: peça certificado de qualidade EN 10204 tipo 3.1 com a corrida do material, a composição química e as propriedades mecânicas; confirme a marcação do flange conforme a ASME B16.5, que deve trazer fabricante, material, classe e diâmetro estampados no cordão; e exija que o ensaio de impacto conste no certificado quando o serviço for de baixa temperatura. Em compras para tubulações enquadradas na NR-13, guarde os certificados no prontuário. Vale ainda alinhar o prazo: itens de linha em A105 classes 150# e 300# costumam ter pronta entrega, enquanto inox em classes altas, diâmetros acima de NPS 24 e ligas especiais entram em fabricação sob encomenda com prazo bem maior.

O que só a Soluções Industriais entrega neste nicho

• Checklist de cotação de flange: diâmetro nominal, classe de pressão, tipo construtivo, material, tipo de face, acabamento de face, padrão dimensional e schedule do tubo a soldar.
• Pedidos que chegam sem o schedule do tubo forçam retrabalho em flange de pescoço, cujo furo interno acompanha a espessura da parede.
• Compradores confundem classe 150# com 150 psi de trabalho e recebem flange subdimensionado para linha de vapor.
• Demanda recorrente por flange de reposição em equipamento europeu com furação PN 16, incompatível com o padrão ASME B16.5 disponível no mercado local.
• Certificado EN 10204 tipo 3.1 é o principal fator de diferença de preço entre duas cotações aparentemente iguais de ASTM A105.
• Flange cortado de chapa é ofertado como equivalente a forjado em compras de baixo valor e não atende requisito de fibra de forjamento.
• Cotações de flange sem a junta de vedação correspondente respondem por parte relevante das devoluções por incompatibilidade de face.
• Serviço abaixo de -29 °C requer ASTM A350 LF2 com ensaio de impacto, e não o ASTM A105 pedido por hábito.
