Mola helicoidal

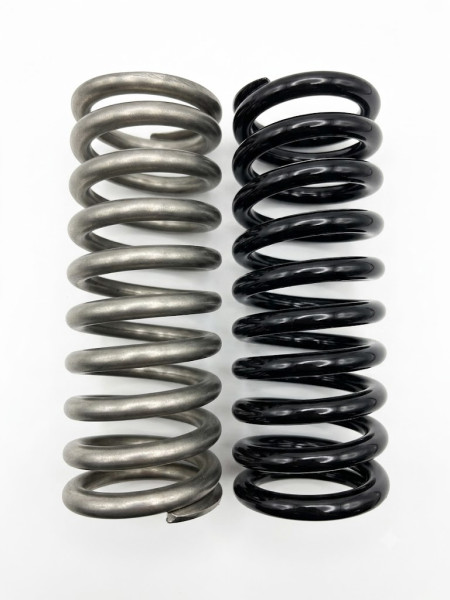

A mola helicoidal é um elemento elástico formado por um arame de seção circular ou retangular enrolado em hélice sobre um eixo, projetado para armazenar energia mecânica sob deformação e devolvê-la de forma controlada. Ela trabalha predominantemente por torção do próprio fio, e não por flexão, o que a diferencia da mola de lâmina e explica por que sua rigidez depende fortemente do diâmetro do arame. A representação em desenho, os dados obrigatórios da ficha técnica e a nomenclatura dos parâmetros seguem a ABNT NBR ISO 2162-1, que padroniza como comprimento livre, passo, número de espiras e sentido de enrolamento devem ser informados entre projetista e fabricante.

Cinco variáveis definem qualquer mola helicoidal e são a base de qualquer cotação: o diâmetro do arame (d), o diâmetro médio da hélice (D), o número de espiras ativas (na), o comprimento livre (Lo) e o material do fio. Delas derivam a constante elástica k, expressa em N/mm, e o índice de mola C = D/d, que indica a facilidade de enrolamento: valores abaixo de 4 exigem ferramental especial e elevam o custo, acima de 12 a mola tende a ficar instável e com dispersão dimensional. Os arames mais usados são normalizados pela ASTM: A228 (fio musical), A227 e A229 (aço carbono revenido em óleo), A401 (cromo-silício para alta solicitação) e A313 (inox), além das ligas SAE 9254 e SAE 5160 em molas pesadas.

Molas helicoidais acumulam energia e falham de forma súbita, por isso a aplicação define o rigor exigido. Quando a mola atua no retorno de dispositivos de proteção ou em comandos bimanuais, ela entra na análise de risco da NR-12; quando compõe a válvula de segurança de caldeira ou vaso de pressão, o conjunto está sob a NR-13 e a substituição por peça sem certificado de material e sem verificação de carga de abertura descaracteriza a válvula. Nesses casos o dimensionamento, a memória de cálculo e a liberação para uso devem ficar a cargo de profissional habilitado com registro no CREA, e o acabamento anticorrosivo deve ser qualificado por ensaio de névoa salina conforme a ABNT NBR 8094 quando o ambiente for agressivo.

Na Soluções Industriais, marketplace B2B com mais de 50 mil fornecedores cadastrados, mais de 250 mil produtos no catálogo e 3 milhões de negócios intermediados, o comprador compara cotações em três passos. Primeiro pesquisa o produto na plataforma, depois cota e recebe respostas de fornecedores com orçamentos alinhados às exigências técnicas, e por fim compara as opções para escolher a solução ideal para o negócio. O processo é gratuito para o comprador, conecta-o aos fornecedores adequados em até 24 horas e cobre cotações comparativas com confiança e segurança em uma única plataforma.

Aviso de segurança. Molas helicoidais que atuam em dispositivos de segurança de máquinas (NR-12), em válvulas de segurança de vasos de pressão e caldeiras (NR-13) ou em suspensão veicular são componentes de segurança: a falha libera energia acumulada e pode causar lesão. O dimensionamento, a substituição e a validação desses conjuntos devem ser feitos por profissional habilitado com registro no CREA, com memorial de cálculo e certificado de material do arame. Não substitua uma mola de segurança por similar de catálogo sem verificação de carga, curso e tensão admissível.

Tipos construtivos de mola helicoidal

A classificação primária é pelo esforço que a mola recebe. A de compressão trabalha com espiras separadas e encurta sob carga; a de tração tem espiras justapostas com pré-tensão e ganchos ou argolas nas pontas; a de torção transmite momento por meio de pernas radiais e é a única que não deforma ao longo do eixo. Existem ainda variantes geométricas: a cônica, que reduz a altura de bloco porque as espiras se encaixam umas nas outras; a bicônica ou barril, mais estável contra flambagem; e a de passo variável, que oferece rigidez progressiva ao longo do curso.

  • Compressão: espiras abertas, extremidades planas, esquadrejadas ou esquadrejadas e esmerilhadas.
  • Tração: espiras encostadas, pré-tensão inicial, terminações em gancho alemão, inglês ou argola alongada.
  • Torção: pernas retas, dobradas ou em gancho, sentido de enrolamento crítico para o funcionamento.
  • Cônica e bicônica: altura de bloco reduzida e menor tendência à flambagem em cursos longos.
  • Passo variável: curva carga-deslocamento não linear, usada em suspensão e amortecimento.

Como escolher entre compressão, tração e torção

A escolha não é preferência de projeto, é consequência do movimento. Se o conjunto aproxima duas superfícies e precisa devolvê-las, use compressão — é a modalidade mais robusta e a única que pode trabalhar guiada por haste interna ou alojada em furo. Se as duas peças se afastam e a mola precisa puxá-las de volta, use tração, lembrando que os ganchos são o ponto fraco: a concentração de tensão na dobra costuma romper antes do corpo da mola. Se o movimento é angular, como em tampas, gatilhos e catracas, use torção e defina o sentido de enrolamento com atenção, porque a mola de torção só funciona quando é solicitada no sentido que fecha a hélice.

ModalidadeMovimento atendidoPonto crítico de falhaAplicação industrial típica
CompressãoAproximação axial de duas facesFlambagem e recalque de espiras (set)Válvula, matriz de estampo, amortecimento de máquina
TraçãoAfastamento axial com retornoRuptura no raio do ganchoRetorno de alavanca, tensionador de correia, portão
TorçãoRotação angular em torno do eixoTrinca na dobra da pernaTampa articulada, catraca, dobradiça com retorno
CônicaCompressão com pouco espaço na altura de blocoInstabilidade lateral se mal guiadaContato elétrico, base de equipamento compacto
Passo variávelCompressão com rigidez progressivaRecalque das espiras de menor passoSuspensão, isolamento de vibração

Arame e material por tipo de serviço

O material do arame responde por boa parte do preço e por praticamente toda a durabilidade. Fio musical ASTM A228 entrega o melhor acabamento superficial e a maior resistência à fadiga em diâmetros finos, mas não tolera ambiente corrosivo nem temperatura elevada. Arame revenido em óleo ASTM A229 é o padrão econômico para molas de uso geral em ambiente seco. Cromo-silício ASTM A401 é a escolha quando há ciclagem intensa somada a calor moderado. Inox AISI 302 resolve corrosão comum, 316 é indicado em ambiente clorado e sanitário, e o 17-7 PH mantém propriedades acima do que o 302 suporta. Fora dessas faixas, entram ligas de níquel e cobre-berílio, com preço em outra ordem de grandeza.

ArameNormaAmbiente indicadoLimitação prática
Fio musicalASTM A228Interno, seco, alta fadiga em fio finoSem resistência à corrosão, calor limitado
Revenido em óleoASTM A229Uso geral industrial, carga estática ou fadiga médiaSuperfície inferior ao fio musical
Cromo-silícioASTM A401Alta solicitação cíclica e calor moderadoCusto maior, exige tratamento térmico controlado
Cromo-vanádioASTM A231Choque e temperatura moderadaAinda sensível à corrosão
Inox 302ASTM A313Ambiente úmido, externo, químico leveCarga admissível menor que aço carbono
Inox 316ASTM A313Clorado, alimentício, farmacêuticoPreço acima do 302, rigidez menor
Inox 17-7 PHASTM A313Corrosão somada a temperatura elevadaFornecimento e prazo mais restritos

Tratamentos térmicos, superficiais e anticorrosivos

Depois de enrolada, a mola passa por alívio de tensões que estabiliza a geometria e evita que o comprimento livre mude sozinho na prateleira. Em molas que trabalham em fadiga, o shot peening — jateamento controlado com granalha — introduz tensão residual de compressão na superfície e é um dos poucos processos capazes de aumentar a vida em ciclos sem alterar o desenho. O presetting, ou pré-assentamento, comprime a mola até o bloco antes da entrega para consumir de uma vez a acomodação inicial, evitando que o equipamento perca carga nas primeiras semanas de uso. No acabamento, zincagem eletrolítica com passivação é o padrão de custo, fosfatização com óleo protege durante transporte e estoque, e revestimento em pó ou zinco-níquel atende exposição externa severa, com desempenho comprovável por ensaio de névoa salina conforme a ABNT NBR 8094.

Modos de falha e erros comuns de especificação

Molas raramente falham por excesso de carga isolado; falham por detalhe de projeto. O erro mais frequente em compressão é a flambagem: quando o comprimento livre passa de cerca de quatro vezes o diâmetro médio e a mola trabalha sem guia interna ou alojamento, ela dobra lateralmente e raspa, gerando desgaste e ruptura precoce. O segundo é a relaxação, ou perda de carga com o tempo, típica de mola mantida comprimida por longos períodos ou operando acima da temperatura para a qual o arame foi selecionado. Em tração, quase toda quebra acontece no raio do gancho, por concentração de tensão. Em torção, a falha aparece na dobra da perna e no sentido de enrolamento invertido, que abre a hélice em vez de fechá-la. Há ainda o erro de comprar pela dimensão e não pela carga: duas molas com fio, diâmetro e altura idênticos podem ter constantes elásticas muito diferentes se o número de espiras ativas divergir.

  • Flambagem por relação comprimento livre / diâmetro médio alta sem guia ou alojamento.
  • Relaxação e perda de carga por trabalho contínuo comprimido ou acima da temperatura admissível.
  • Ruptura no gancho de mola de tração por raio de dobra pequeno demais.
  • Sentido de enrolamento invertido em mola de torção, que passa a abrir a hélice sob carga.
  • Corrosão sob tensão em ambiente clorado quando se especifica aço carbono zincado no lugar de inox.
  • Escolher pela medida externa e ignorar espiras ativas, resultando em constante elástica diferente da original.

Especificar uma mola sob desenho ou repor pela peça quebrada

Há duas rotas de sourcing e elas têm custos bem diferentes. A rota de catálogo entrega rápido, em pequenas quantidades e sem ferramental, mas obriga a aceitar a constante elástica disponível. A rota sob desenho permite a carga exata em cada ponto do curso, mas envolve amostra, ajuste de processo e lote mínimo. Quando não existe desenho e só se tem a mola quebrada, a engenharia reversa é viável: mede-se o diâmetro do arame com micrômetro, o diâmetro externo com paquímetro, o comprimento livre, conta-se o número total de espiras, identifica-se o tipo de extremidade e o sentido de enrolamento, e observa-se a marca do material. Com esses dados um fabricante consegue reproduzir a peça, mas convém informar também a carga que o conjunto precisa fazer, porque a mola quebrada pode já estar fora de especificação.

Dado a levantarComo medirPor que o fabricante precisa
Diâmetro do arame (d)Micrômetro em duas posições da espiraDefine rigidez e viabilidade de enrolamento
Diâmetro externo (DE)Paquímetro em espira centralJunto com d, determina o índice de mola C
Comprimento livre (Lo)Mola sem carga, apoiada em superfície planaBase de todo o cálculo de curso
Espiras totais e ativasContagem visual, descontando extremidadesDefine a constante elástica k
Tipo de extremidadeInspeção: plana, esquadrejada, esmerilhada, gancho, pernaMuda estabilidade, montagem e custo
Sentido de enrolamentoVerificar se a hélice sobe à direita ou à esquerdaCrítico em torção e em molas montadas em par
Carga e curso desejadosLevantar no equipamento ou no projetoPermite corrigir uma mola original subdimensionada

O que define o preço de uma mola helicoidal

Não existe preço de tabela para mola; existe formação de preço. O peso de arame por peça é a base, e por isso o diâmetro do fio pesa mais que o comprimento na conta. Sobre isso incide o material — inox 316 custa uma ordem de grandeza acima do arame revenido em óleo, e ligas especiais mais ainda. A quantidade é o fator que mais muda o valor unitário: pedidos de poucas peças carregam o setup da máquina inteiro, enquanto lotes de milhares diluem esse custo e mudam o processo de enrolamento manual para automático. Índice de mola muito baixo, extremidades esmerilhadas, ganchos conformados, shot peening, presetting, acabamento especial, certificado de matéria-prima e relatório dimensional por lote são adicionais que se somam. Em molas pesadas, o enrolamento a quente com têmpera posterior é outra faixa de preço e outro parque fabril.

  • Peso de arame por peça — diâmetro do fio domina o custo de material.
  • Material do arame — carbono, cromo-silício, inox 302, inox 316 e ligas especiais em patamares crescentes.
  • Quantidade e lote — o setup é diluído; peça avulsa é sempre o pior custo unitário.
  • Complexidade de extremidade — esmerilhamento, ganchos e pernas dobradas exigem operação adicional.
  • Processos de vida útil — shot peening e presetting aumentam preço e durabilidade.
  • Acabamento — fosfatizado, zincado, zinco-níquel ou pintura a pó.
  • Documentação — certificado de material, relatório dimensional e ensaio de carga.

Aplicações por setor e o que muda em cada uma

O mesmo desenho de mola muda de exigência conforme o setor. Em máquinas e ferramentaria, a mola de compressão em matriz de estampo trabalha em fadiga alta e ciclo curto, e é onde shot peening e cromo-silício se pagam. Em movimentação e transporte, molas atuam em tensionadores e sistemas de retorno junto de conjuntos mecânicos como polias industriais e transmissões, onde a preocupação principal é perda de tensão ao longo dos meses. No setor alimentício e farmacêutico, a exigência é inox e ausência de frestas que retenham resíduo. Em instalações elétricas, a mola de contato precisa de condutividade e não de resistência máxima, o que empurra a seleção para ligas de cobre. E em válvulas de segurança de vasos e caldeiras, o que vale não é só a carga: é a rastreabilidade do lote e a aderência ao que o projeto original da válvula previu.

Como qualificar o fabricante e o que pedir no orçamento

Molejaria é um setor com muitos fornecedores e faixas de capacidade bem distintas. Antes de comparar preço, verifique a faixa de diâmetro de arame que o fabricante enrola, porque enrolamento a frio e a quente são parques diferentes, e uma empresa que só trabalha até 6 mm não vai atender uma mola pesada. Confirme se ele possui forno de alívio de tensões próprio, se faz shot peening internamente ou terceiriza, e se dispõe de dinamômetro para ensaio de carga — sem isso, não há como comprovar a constante elástica entregue. Peça na cotação a política de lote mínimo, o prazo de amostra e o prazo de série, o certificado de matéria-prima do arame e o relatório dimensional. Para itens que entram em conjunto de segurança, exija também identificação de lote que permita rastrear a peça anos depois.

  • Faixa de diâmetro de arame atendida e se o enrolamento é a frio ou a quente.
  • Forno de alívio de tensões próprio e controle de temperatura registrado.
  • Ensaio de carga em dinamômetro com emissão de laudo por lote.
  • Disponibilidade de shot peening e presetting internos.
  • Certificado de matéria-prima do arame conforme a norma ASTM aplicável.
  • Relatório dimensional e identificação de lote para rastreabilidade.
  • Sistema de gestão da qualidade certificado ISO 9001 e prazo declarado para amostra e série.

O que só a Soluções Industriais entrega neste nicho

  • Cotações simultâneas com molejeiras que enrolam a frio até 16 mm de fio e com fabricantes de mola pesada enrolada a quente, dois parques industriais distintos.
  • Comparação direta entre pedido de catálogo pronto e pedido sob desenho, com impacto real de prazo e lote mínimo em cada rota.
  • Fornecedores que aceitam engenharia reversa a partir da mola quebrada ou de foto com paquímetro, sem exigir desenho de fabricação.
  • Mapeamento de quem entrega certificado de matéria-prima do arame conforme ASTM e relatório dimensional por lote.
  • Rota separada para molas com exigência de rastreabilidade em válvula de segurança sob NR-13 e para molas de retorno em dispositivos NR-12.
  • Checklist de cotação que qualifica o pedido antes do contato: fio, diâmetro externo, comprimento livre, número de espiras, sentido de enrolamento, carga e curso.
  • Fabricantes com célula de shot peening e presetting no próprio processo, para aplicações de fadiga alta.
  • Base de fornecedores de arame inox 302, 316 e 17-7 PH para ambientes corrosivos, alimentícios e de alta temperatura.

Perguntas frequentes

Como calcular a constante elástica de uma mola helicoidal de compressão?

A constante k depende do módulo de elasticidade transversal do material, do diâmetro do arame elevado à quarta potência, do diâmetro médio da hélice ao cubo e do número de espiras ativas. Na prática isso significa que dobrar o diâmetro do fio multiplica a rigidez por dezesseis, enquanto dobrar o número de espiras a reduz pela metade. Os parâmetros que devem constar do desenho para esse cálculo seguem a ABNT NBR ISO 2162-1.

Qual a diferença entre mola de aço carbono zincada e mola de inox 304 ou 316?

O aço carbono com zincagem tem maior resistência mecânica e custo menor, mas a proteção é sacrificial e acaba: em ambiente úmido ou com cloretos a corrosão retorna e a mola falha por corrosão sob tensão. O inox da série ASTM A313, como o 302 e o 316, resiste ao meio, porém entrega carga admissível menor para a mesma geometria, exigindo fio mais grosso ou mais espiras. O 316 só se justifica em ambiente clorado, sanitário ou químico.

Existe quantidade mínima para encomendar mola sob desenho?

Sim, praticamente todo fabricante trabalha com lote mínimo, porque o setup da enroladeira é o mesmo para dez ou dez mil peças. Em molas pequenas de arame fino o mínimo costuma ser de centenas de unidades; em molas pesadas enroladas a quente, dezenas. Para peça unitária de manutenção, o caminho é buscar fabricantes que mantenham serviço de amostra ou aceitem reprodução por engenharia reversa com preço de protótipo.

Posso substituir a mola de uma válvula de segurança por uma similar de catálogo?

Não. A mola da válvula de segurança define a pressão de abertura, e o conjunto está sob a NR-13 quando protege caldeira ou vaso de pressão. A troca exige peça compatível com o projeto original, certificado de material e reteste da válvula, com responsabilidade técnica de profissional habilitado registrado no CREA. Substituição por similar sem essa verificação descaracteriza o dispositivo de segurança.

O que é shot peening e quando vale pagar por ele?

É o jateamento controlado com granalha que cria tensão residual de compressão na superfície do arame, dificultando a nucleação de trincas de fadiga. Vale a pena em molas que ciclam continuamente, como as de matriz de estampo, válvulas de motor e suspensão. Para mola de carga estática, mantida comprimida sem movimento, o ganho é pequeno e o custo adicional não se justifica.

Que dados preciso levantar antes de pedir orçamento de mola helicoidal?

O mínimo é: diâmetro do arame, diâmetro externo ou médio, comprimento livre, número total de espiras, tipo de extremidade, sentido de enrolamento, material desejado, quantidade e acabamento. Se possível, informe também a carga necessária em um ou dois pontos de curso e o espaço disponível para montagem — com esses dois dados o fabricante consegue corrigir uma mola original subdimensionada em vez de apenas copiá-la.

Por que minha mola perdeu força depois de alguns meses instalada?

Isso é relaxação, ou set permanente, e tem três causas típicas: a mola foi mantida comprimida perto da altura de bloco por longo período, trabalhou acima da temperatura admissível do arame ou não recebeu presetting e alívio de tensões adequados na fabricação. A correção passa por reduzir a tensão de trabalho, mudar para arame de cromo-silício ou inox 17-7 PH em caso de calor, e exigir pré-assentamento no pedido.

Qual o prazo típico entre a aprovação do desenho e a entrega da série?

Varia com a complexidade e com o material em estoque no fabricante. Molas simples de arame comum, dentro da faixa de bitola da máquina, costumam ter amostra em poucos dias úteis e série em algumas semanas. Molas de inox especial, cromo-silício ou de bitola grossa dependem de compra de arame e podem estender o prazo, o que torna importante pedir na cotação o prazo de amostra e o de série separadamente.

Mola helicoidal de máquina precisa atender a alguma norma de segurança?

Quando a mola faz parte do sistema de retorno de proteções, comandos ou dispositivos de intertravamento, ela entra na apreciação de risco exigida pela NR-12, que trata da segurança no trabalho em máquinas e equipamentos. Nesses casos a falha da mola não pode levar o sistema a uma condição insegura, o que costuma exigir redundância ou projeto à prova de falha, definido por profissional habilitado.
