Mola espiral plana e mola de força constante: duas físicas diferentes

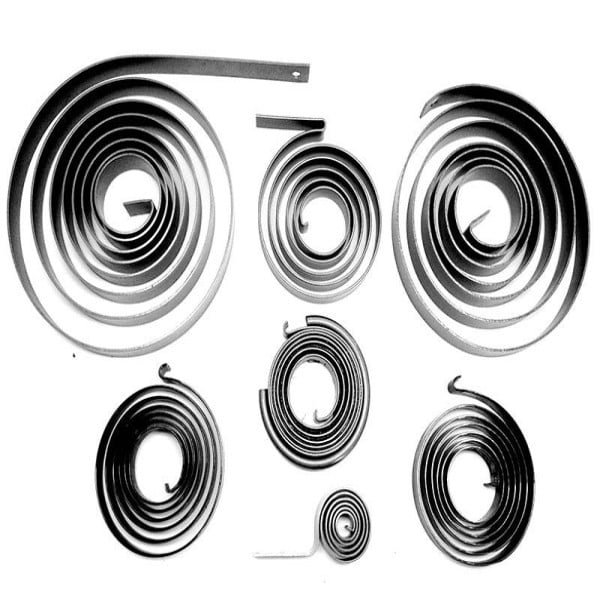

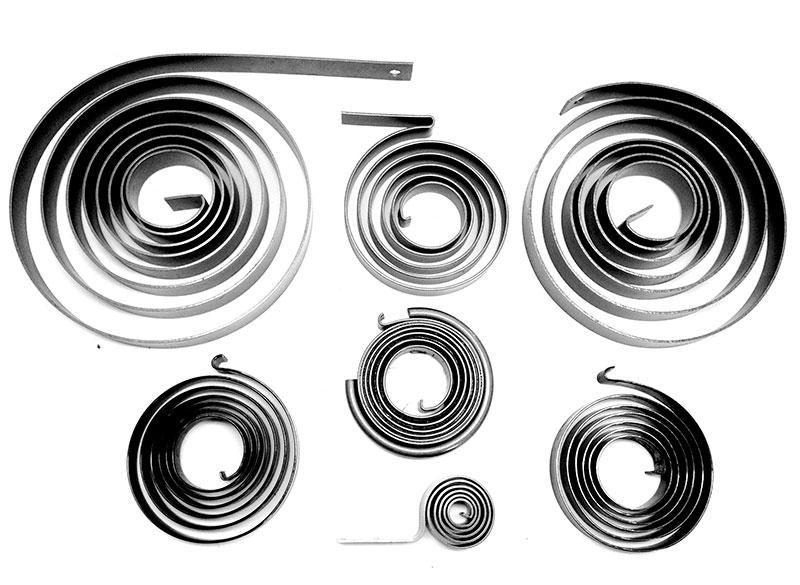

O termo mola de fita cobre duas famílias que se parecem visualmente mas se comportam de modo oposto. Na mola espiral plana, também chamada de power spring, a tira é enrolada com folga entre as espiras e presa ao arbor e à carcaça; ao ser carregada, o torque cresce quase proporcionalmente ao número de voltas aplicadas, o que a torna ideal para acumular energia e devolvê-la, como em partidas retráteis e mecanismos de relojoaria. Na mola de força constante, a tira é pré-enrolada com espiras encostadas e trabalha desenrolando de um rolo livre: como só a região de transição entre o trecho reto e o trecho enrolado sofre flexão, a força permanece praticamente a mesma ao longo de todo o curso. Confundir as duas é o erro de especificação mais caro do nicho, porque a aplicação que exige força uniforme não tolera a curva crescente da espiral plana.

• Espiral plana: torque cresce com o giro, ideal para acumular e liberar energia em rotação.
• Força constante: força praticamente uniforme em todo o curso linear, ideal para contrapeso e pressão de contato.
• Força variável ou progressiva: espessura ou largura variável ao longo da tira para curva de carga programada.
• Mola espiral encapsulada em carcaça: fornecida montada e pré-tensionada, simplifica a instalação.
• Mola espiral nua: mais barata, mas exige dispositivo de montagem e travamento no cliente.

Como escolher pela curva de carga da aplicação

A decisão começa pela pergunta sobre o que a mola precisa entregar ao longo do curso, e não pelo formato. Se o mecanismo precisa retornar a uma posição de repouso a partir de deslocamentos variáveis, como no retorno de uma proteção ou no recolhimento de um cabo curto, a espiral plana resolve com custo menor e curva crescente aceitável. Se o objetivo é compensar peso, manter pressão de contato ou puxar um cabo longo com esforço uniforme para o operador, a força constante é a escolha, porque uma espiral plana dimensionada para o fim do curso ficaria excessivamente dura no início. Em escovas de motor elétrico, por exemplo, a força constante é praticamente obrigatória: variação de pressão à medida que a escova se desgasta produz faiscamento e desgaste irregular do comutador. Já em carretéis de mangueira e enroladores de cabo elétrico longos, o compromisso comum é a força constante ou a espiral plana superdimensionada em número de voltas, aceitando trabalhar apenas na faixa central da curva.

• Curso angular necessário e folga de segurança de pelo menos duas voltas antes da saturação.
• Torque ou força exigidos no início e no fim do curso, não apenas o valor máximo.
• Espaço disponível para o diâmetro externo da carcaça e para a largura da tira.
• Frequência de acionamento, que define se o projeto é de baixo ou de alto ciclo.
• Posição de repouso: mola sempre pré-tensionada ou totalmente relaxada entre usos.

Material, acabamento e ambiente de operação

A escolha do material define ao mesmo tempo o torque disponível e a vida útil em ambiente agressivo. O aço carbono de alto teor, nas faixas SAE 1070, 1075 e 1095, temperado e revenido, é o padrão econômico e entrega o maior limite elástico por real investido, mas depende de acabamento protetor porque a corrosão superficial vira ponto de partida de trinca por fadiga. A fita de aço inoxidável AISI 301 em condição encruada é a alternativa correta para ambientes úmidos, salinos ou de lavagem frequente: ela mantém boa resistência mecânica, ao contrário do 304 recozido, que é macio demais para mola plana. Em conjuntos expostos a produtos químicos ou a temperaturas elevadas, ligas especiais entram na conversa, com salto expressivo de preço. Vale lembrar que a resistência nominal precisa ser confirmada por ensaio de tração pela ABNT NBR ISO 6892-1 e por dureza pela ABNT NBR NM ISO 6507-1 no lote recebido, não apenas declarada no pedido.

Dimensionamento por torque, voltas e ciclos de vida

Especificar mola de fita apenas por força é o que gera devolução. O par correto é torque nominal e número de voltas úteis: a mesma tira pode entregar torque alto por poucas voltas ou torque baixo por muitas, dependendo do comprimento desenvolvido e do diâmetro do arbor. Uma heurística prática de projeto é dimensionar o número de voltas de trabalho com folga de pelo menos vinte por cento em relação ao curso real, para nunca operar contra o batente elástico. Sobre a espessura, o efeito é fortemente não linear: um pequeno aumento de espessura eleva bastante o torque e, na mesma medida, aumenta a tensão de flexão, o que derruba a vida em fadiga. Em projetos de alto ciclo a regra é o inverso da intuição comercial — usa-se fita mais fina e mais comprida, com raio de enrolamento maior, para reduzir tensão. Aplicações de baixo ciclo, como o retorno de uma tampa acionada poucas vezes ao dia, toleram fita mais espessa e curta.

• Baixo ciclo, até alguns milhares de acionamentos: fita mais espessa, projeto compacto e custo menor.
• Ciclo médio, dezenas de milhares: espessura moderada, raio de arbor generoso e acabamento protetor.
• Alto ciclo, centenas de milhares ou mais: fita fina, comprimento maior, raio de arbor ampliado e shot peening.
• Relação entre diâmetro do arbor e espessura da fita é o principal alavancador de vida em fadiga.
• Sobrepor cargas de choque ao curso normal reduz a vida projetada de forma desproporcional.

Modos de falha e erros comuns de especificação

A mola de fita raramente falha por ruptura súbita em serviço normal; ela falha por degradação progressiva. O modo mais frequente é o set permanente, a perda gradual de torque provocada por enrolar a mola além do limite elástico durante a montagem ou por armazená-la sempre totalmente carregada, o que faz o mecanismo perder força de retorno sem qualquer sinal visível de dano. O segundo é a trinca de borda, que nasce em rebarba de corte longitudinal da fita e propaga por fadiga — motivo pelo qual a qualidade do corte da tira importa tanto quanto o material. O terceiro é a corrosão sob tensão, típica de mola de aço carbono sem acabamento instalada em ambiente úmido, onde o pite vira concentrador de tensão. Somam-se erros clássicos de compra: pedir por diâmetro externo sem informar torque, arbor menor que o raio mínimo admissível para a espessura, e substituir mola de força constante por espiral plana porque a peça avulsa era mais fácil de encontrar.

• Set permanente por sobre-enrolamento na montagem ou por pré-carga permanente excessiva.
• Trinca de borda originada em rebarba de corte, agravada em fita de alta dureza.
• Corrosão sob tensão em aço carbono sem fosfatização em ambiente úmido ou externo.
• Arbor de diâmetro insuficiente, gerando raio de curvatura abaixo do mínimo do material.
• Carcaça com folga radial inadequada, provocando atrito espira contra espira e ruído.
• Troca de família de mola sem recalcular a curva de carga da aplicação.

O que define o preço e como montar a cotação

O preço unitário de uma mola de fita depende muito mais do modelo de fornecimento do que do peso de aço. Peças de catálogo, com carcaça padronizada e ferramental já existente, são cotadas rapidamente e o preço cai com a quantidade de forma previsível. Já a mola sob medida embute o custo de ferramental de conformação e de ajuste de processo, que é diluído no lote: em quantidade pequena, o ferramental domina o preço unitário; em lote grande, o custo tende a convergir para o valor da matéria-prima somado à conformação e ao tratamento térmico. Trocar aço carbono por inox encruado eleva o custo de matéria-prima de forma significativa, e acabamentos adicionais como shot peening ou revestimento especial entram como operação extra. Para acelerar o orçamento junto a fabricantes e conformadores, reúna antes os dados abaixo — cotação com desenho ou amostra costuma ter prazo bem menor do que cotação por descrição verbal.

• Tipo desejado: espiral plana, força constante ou força variável.
• Torque ou força exigidos e em que ponto do curso são medidos.
• Número de voltas úteis ou curso linear necessário.
• Espessura, largura e comprimento da fita, quando conhecidos, ou amostra da peça original.
• Diâmetro do arbor, diâmetro interno da carcaça e tipo de fixação nas duas pontas.
• Material e acabamento pretendidos, além do ambiente e da faixa de temperatura de operação.
• Quantidade por lote, previsão anual e se há necessidade de amostra aprovada antes da produção.
• Certificado de matéria-prima, relatório de dureza e teste de torque exigidos no recebimento.

Aplicações industriais e reposição em campo

A mola de fita aparece onde é preciso recolher, retornar ou pressionar em espaço reduzido. Em enroladores de cabo elétrico, mangueira e cinto de segurança, a espiral plana faz a retração completa. Em portas de enrolar, persianas e tampas basculantes pesadas, a mola de força constante atua como contrapeso e mantém o esforço uniforme para o operador. Em máquinas, aparece no retorno de proteções móveis, em mecanismos de avanço de ferramenta e em partidas retráteis de motores. Também é comum em equipamentos de movimentação e em conjuntos giratórios acionados por polias industriais e transmissões auxiliares, onde a mola garante que o componente volte à posição de repouso sem atuador dedicado. Na reposição, o caminho mais rápido é enviar a mola danificada ao fabricante para engenharia reversa: medindo espessura, largura, comprimento desenvolvido e diâmetros, é possível reproduzir a peça mesmo sem desenho original, o que evita parada prolongada de equipamento importado ou fora de linha.
