molas de compressão
Aviso de segurança. Quando a mola de compressão atua como elemento de segurança — molas de válvulas de segurança de vasos de pressão (NR-13) ou dispositivos de parada de máquinas (NR-12) — a especificação de carga, material e vida em fadiga deve ser validada por profissional habilitado (engenheiro mecânico com ART), pois falha ou perda de carga tem impacto direto sobre segurança operacional.
Tipos de molas de compressão e quando cada uma se aplica

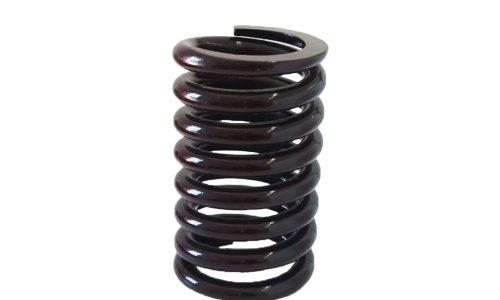

O formato dominante é a mola helicoidal cilíndrica de arame redondo, com constante elástica linear e uso geral. Para casos específicos existem geometrias que resolvem problemas mecânicos concretos: a cônica reduz a altura sólida (fecha quase plana) e resiste melhor à flambagem; a barril (biconvexa) e a ampulheta ampliam a estabilidade lateral sem guia; e molas de arame retangular oferecem maior carga em pouco espaço. A escolha da geometria costuma vir antes do material, porque define o envelope disponível.
- Cilíndrica: curva força-deflexão linear, previsível, mais barata de fabricar
- Cônica: baixa altura sólida e boa resistência à flambagem em curso longo
- Barril/ampulheta: estabilidade lateral sem necessidade de haste-guia
- Arame retangular/perfilado: alta carga em envelope compacto (matrizes)
Materiais e arames: como escolher por corrosão, temperatura e fadiga
O material do arame define custo, faixa de temperatura e resistência à fadiga. A corda de piano (ASTM A228) é o padrão de alta resistência para ambiente seco; o arame temperado em óleo (ASTM A229) atende cargas médias com bom custo; o aço cromo-silício (SAE 9254 / ASTM A401) é a escolha para fadiga elevada e temperaturas moderadas; e o arame inoxidável AISI 302/17-7PH (ASTM A313) resolve corrosão e calor. O arame-base de aço trefilado patenteado segue a DIN EN 10270-1 (classes SL, SM, SH, DM, DH). A regra prática: só migre para inox ou cromo-silício quando o ambiente ou a temperatura justificar, porque o custo do arame sobe.
| Material / arame | Norma | Ambiente / temperatura | Quando usar |
|---|---|---|---|
| Corda de piano | ASTM A228 / DIN EN 10270-1 | Seco, até ~120 °C | Alta resistência, uso geral de precisão |
| Aço temperado em óleo | ASTM A229 | Seco, até ~150 °C | Cargas médias, melhor custo por quilo |
| Aço cromo-silício | SAE 9254 / ASTM A401 | Até ~220 °C | Fadiga alta, choque, válvulas |
| Inox AISI 302 | ASTM A313 | Corrosivo, até ~250 °C | Ambiente úmido/químico, higiênico |
| Inox 17-7 PH | ASTM A313 | Corrosivo, até ~300 °C | Corrosão + carga elevada |
| Bronze fosforoso | — | Marinho / elétrico | Condutividade e ambiente salino |
Como dimensionar e especificar a mola (o que o desenho precisa ter)
Especificar mola não é escolher tamanho: é fixar a relação entre força e deflexão. A constante elástica k = Gd⁴/8D³n mostra que o diâmetro do fio pesa à quarta potência — pequenas variações de d mudam muito a carga. O índice de mola C = D/d ideal fica entre 4 e 12: abaixo de 4 o enrolamento é difícil e há risco de trinca; acima de 12 a mola fica frágil e emaranha no manuseio. A documentação segue a ISO 2162 e um bom desenho define força de trabalho, curso e tolerâncias de acordo com a DIN 2095. Sem esses dados, o fornecedor cota no escuro ou pede engenharia reversa da amostra.
- Diâmetro do fio (d) e diâmetro externo/médio (D)
- Comprimento livre L0 e número de espiras totais/ativas
- Força e comprimento em dois pontos de trabalho (ou constante k)
- Sentido de enrolamento e tipo de extremidade
- Material/norma do arame e acabamento exigido
Tratamentos que aumentam a vida da mola: shot peening e pré-tensionamento
Dois processos separam uma mola durável de uma que quebra cedo. O shot peening (granalhagem) bombardeia a superfície com esferas, criando tensão residual de compressão que pode multiplicar a vida em fadiga — essencial em molas de válvula e ciclagem alta. O pré-tensionamento (setting/scragging) comprime a mola além do limite de trabalho antes da entrega, estabilizando o comprimento livre e evitando 'assentamento' (perda de altura) em serviço. O alívio de tensões após o enrolamento remove tensões do trefilado. Molas de baixa ciclagem podem dispensar peening, mas exigi-lo no orçamento é o que diferencia peça crítica de peça genérica.
- Shot peening: eleva vida em fadiga em aplicações de ciclagem alta
- Pré-tensionamento: fixa o L0 e evita perda de carga inicial
- Alívio de tensões: obrigatório após o enrolamento a frio
- Acabamento: zincagem, fosfatização ou passivação (inox) contra corrosão
Extremidades e retífica: por que o assentamento muda a carga
As extremidades definem quantas espiras realmente trabalham e como a mola apoia. Extremidade fechada e esmerilhada (fechada e retificada) dá apoio plano, perpendicularidade melhor e reduz flambagem — indispensável em cargas altas e montagens sem guia. Extremidade fechada não esmerilhada é mais barata, porém apoia pior; extremidade aberta serve para molas leves e de baixo curso. A retífica das pontas encarece, mas melhora a esquadria (perpendicularidade) e a distribuição de carga; especificá-la ou não é uma decisão de custo versus estabilidade.
Modos de falha: fadiga, flambagem e relaxamento térmico
Na prática de manutenção industrial, a mola de compressão raramente é comprada isolada: ela integra conjuntos mecânicos ao lado de rolamentos, retentores para alta temperatura e arruelas de borracha que amortecem o assentamento das espiras. As falhas típicas têm causa identificável: fadiga (trincas por ciclagem, mitigada por shot peening e índice C correto); flambagem, quando a relação comprimento livre/diâmetro passa de cerca de 4 sem guia, exigindo haste ou tubo-guia; e relaxamento (set), perda de carga sob temperatura, crítico em aço carbono acima de 120 °C, onde cromo-silício ou inox são a resposta. Erro clássico de especificação é pedir só as medidas físicas sem informar a força de trabalho — a mola nasce com carga errada.
Fatores de preço e checklist de cotação B2B
O preço de uma mola de compressão é movido por material do arame (inox e cromo-silício custam bem mais que o aço carbono), quantidade do lote (ferramenta de enrolamento se dilui em séries maiores), acabamento superficial, retífica de extremidades e tratamentos como shot peening. Peça de catálogo padronizada sai mais barata e rápida; mola sob desenho tem custo de setup que só compensa em volume ou quando não há equivalente comercial. Para cotar com precisão e comparar fornecedores, reúna os dados técnicos antes de abrir a solicitação.
- Medidas: diâmetro do fio, diâmetro externo, comprimento livre, nº de espiras
- Desempenho: força e curso de trabalho (ou constante elástica k)
- Material/norma do arame e acabamento/tratamento exigidos
- Quantidade e recorrência (amostra, protótipo ou série)
- Aplicação e criticidade (válvula NR-13, máquina NR-12 exigem laudo)
O que só a Soluções Industriais entrega neste nicho
O diferencial da plataforma neste nicho é o acesso comparativo a fornecedores verificados, com indicação de quem atende a sua região e em que prazo. Os números abaixo vêm do próprio marketplace:
Para molas de compressão, a plataforma reúne 4 fornecedores verificados, presentes desde 1997, além da curadoria Amplitude Industrial. 4 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.
| Cobertura por praça | Fornecedores |
|---|---|
| Nacional | 4 |
Perguntas frequentes
Qual a diferença entre mola de compressão de aço carbono e de inox?
O aço carbono (corda de piano ASTM A228 ou temperado em óleo ASTM A229) tem melhor custo e alta resistência em ambiente seco. O inox AISI 302/17-7PH (ASTM A313) resiste à corrosão e a temperaturas mais altas. Migre para inox quando houver umidade, produtos químicos ou temperatura acima do limite do aço carbono.
O que é o índice de mola e por que ele importa na cotação?
O índice de mola é C = D/d (diâmetro médio dividido pelo diâmetro do fio) e deve ficar entre 4 e 12. Abaixo de 4 o enrolamento é difícil e há risco de trinca; acima de 12 a mola fica instável no manuseio. Índice fora dessa faixa encarece ou inviabiliza a fabricação, por isso ele influencia o preço.
Quais dados preciso informar para cotar uma mola sob medida?
Informe diâmetro do fio, diâmetro externo, comprimento livre, número de espiras, força e comprimento em dois pontos de trabalho (ou a constante elástica), sentido de enrolamento, tipo de extremidade, material/norma do arame e acabamento. Sem a força de trabalho, o fornecedor cota apenas por geometria e pode entregar carga errada.
Preciso de shot peening na minha mola?
O shot peening (granalhagem) cria tensão residual de compressão que aumenta muito a vida em fadiga. É recomendado em molas de ciclagem alta, como molas de válvula, e dispensável em molas de baixa ciclagem estática. Especificá-lo no orçamento é o que diferencia uma peça crítica de uma genérica.
Molas de válvula de segurança têm exigência normativa especial?
Sim. Quando a mola integra válvulas de segurança de vasos de pressão, a aplicação se enquadra na NR-13, e em dispositivos de máquinas na NR-12. A definição de material, carga e vida útil deve ser validada por profissional habilitado com ART, pois a perda de carga afeta a segurança diretamente.
É melhor comprar mola de catálogo ou sob desenho?
Mola de catálogo padronizada é mais barata e de entrega rápida quando existe um equivalente comercial para sua carga e envelope. Mola sob desenho tem custo de setup de ferramenta que só compensa em volume ou quando não há peça pronta compatível. Sempre verifique se um item de linha atende antes de encomendar sob medida.
O que causa a mola perder força com o tempo?
As causas mais comuns são fadiga (trincas por ciclagem), relaxamento ou 'set' (perda de altura sob temperatura, crítica em aço carbono acima de ~120 °C) e assentamento inicial. O pré-tensionamento na fabricação estabiliza o comprimento livre e o uso de aço cromo-silício ou inox reduz o relaxamento térmico.
Qual norma rege o projeto de molas de compressão?
O projeto de molas helicoidais cilíndricas de arame redondo segue a EN 13906-1; as classes de tolerância e qualidade seguem a DIN 2095; o arame-base de aço trefilado patenteado segue a DIN EN 10270-1; e a documentação técnica segue a ISO 2162. Cite a norma exigida no seu pedido para padronizar a cotação.
