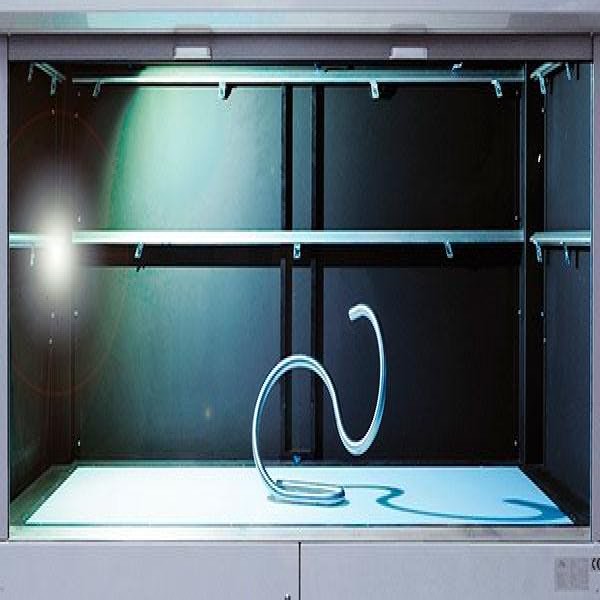

Dobradeira de tubos

Tipos de dobra de tubo: compressão, tração rotativa, mandril e indução

Antes de comparar marcas, o comprador precisa identificar qual princípio de dobra o seu produto exige, porque máquinas de princípios diferentes não são substituíveis. A dobra por compressão, típica das curvadoras de três roletes, empurra o tubo contra roletes e produz raios amplos e curvas contínuas — é a solução de corrimão, estufa agrícola e estrutura curva. A dobra por tração rotativa prende o tubo com uma garra e o enrola sobre uma matriz de raio fixo, permitindo raios apertados e ângulos repetíveis. Quando a parede é fina, acrescenta-se mandril interno e sapata limpadora. Já a dobra por indução aquece localmente uma faixa estreita do tubo por bobina eletromagnética, sendo o caminho usual para grandes diâmetros de tubulação de processo, onde a dobra a frio seria inviável. Existe ainda o caso particular da conformação de perfis e do trabalho em dobra de tubo redondo com acabamento aparente, que exige ferramental sem marca de garra.

• Compressão / três roletes: raios grandes, curvas longas e helicoidais, baixo custo de ferramental, menor precisão angular.
• Tração rotativa: raios de 1D a 3D, alta repetibilidade, ferramental dedicado por bitola e por raio.
• Tração rotativa com mandril: obrigatória em parede fina e raio apertado, evita colapso e ruga.
• Indução a quente: grandes diâmetros e paredes pesadas, típica de spool e tubulação industrial.
• Dobra em prensa (ram bending): tubo apoiado em dois pontos e punção central, baixo custo, alta ovalização, uso estrutural.

Manual, hidráulica, elétrica ou CNC: como o acionamento muda o custo por peça

O acionamento não é questão de porte da empresa, e sim de volume e tolerância. A dobradeira manual de bancada resolve produção esporádica e reparo, mas depende do operador para ângulo e não entrega repetibilidade. A hidráulica é a faixa dominante em serralheria e caldeiraria leve por entregar força alta com investimento moderado, ao custo de ciclo mais lento e ajuste de ângulo por batente. A elétrica ou servo-elétrica troca a central hidráulica por servomotor, ganhando repetibilidade angular e reduzindo consumo e manutenção de fluido. A CNC de múltiplos eixos controla simultaneamente avanço (Y), rotação do tubo (B) e ângulo de dobra (C), produzindo peças com várias curvas em planos diferentes sem reposicionamento manual — é o padrão de escapamento, chassi tubular e serpentina. A regra prática de decisão é simples: quando o mesmo desenho se repete às centenas por mês e cada peça exige mais de três dobras, o tempo de setup manual passa a custar mais que a diferença de investimento para a CNC.

Relação D/t e raio de dobra: a conta que decide se a peça é viável

O erro de especificação mais caro em conformação de tubo é pedir raio apertado em tubo de parede fina sem o ferramental correspondente. A viabilidade se lê em duas variáveis combinadas: a relação D/t, que divide o diâmetro externo pela espessura de parede, e o raio de dobra expresso em múltiplos de D. Quanto maior o D/t, mais fino é o tubo em relação ao seu diâmetro e maior a tendência de achatar e enrugar; quanto menor o raio em D, mais severa é a deformação. Um tubo de 2 polegadas com parede robusta e raio 3D dobra sem mandril na maioria das máquinas hidráulicas. O mesmo diâmetro em parede fina, com raio 1,5D, exige tração rotativa com mandril de esferas e sapata limpadora — sem eles, a peça sai ovalizada e com ruga no extradorso. Como orientação de sourcing: raios iguais ou maiores que 3D em parede média costumam dispensar mandril; entre 2D e 3D o mandril passa a ser recomendável conforme a parede afina; abaixo de 2D em parede fina, mandril e limpadora deixam de ser opcionais e o número de esferas do mandril cresce com a severidade.

• Informe sempre diâmetro externo, espessura de parede e raio pretendido — sem os três, nenhum fornecedor consegue confirmar viabilidade.
• Raio informado em milímetros deve deixar claro se é raio da linha de centro, interno ou externo; a divergência gera peça fora de desenho.
• Springback (retorno elástico) exige sobredobra: o ângulo programado é maior que o ângulo final, e a diferença muda com material e lote.
• Inox 304 e 316 apresentam retorno elástico maior que aço-carbono na mesma geometria, exigindo recalibração de programa.
• Trecho reto mínimo entre duas dobras é limitado pela garra da máquina — desenho com curvas coladas pode ser impossível naquela bitola.

Ferramental dedicado: o custo que não aparece no preço da máquina

Uma dobradeira de tração rotativa não dobra qualquer tubo: ela dobra a bitola e o raio para os quais existe jogo de ferramental. Cada combinação de diâmetro externo e raio exige matriz de dobra, contra-matriz de pressão, garra e, quando necessário, mandril e sapata limpadora. É por isso que dois orçamentos aparentemente iguais divergem tanto: um inclui um único jogo, outro inclui três. Ao levantar o custo total de propriedade, o comprador deve somar ao preço da máquina os jogos de ferramental de todas as bitolas do seu mix, o consumo de mandris (item de desgaste em parede fina), o custo de programação e primeira peça e a adequação de segurança à NR-12 quando a máquina não vem com proteção completa. Em mix de muitas bitolas com volume baixo por item, o ferramental pode representar uma parcela do investimento comparável à própria máquina — sinal claro de que a compra precisa ser reavaliada contra a alternativa de terceirizar.

Modos de falha da dobra: ruga, colapso, ovalização e afinamento de parede

Peça reprovada em conformação de tubo quase sempre cai em um destes quatro defeitos, e cada um aponta para uma causa distinta. Ruga no extradorso indica ausência ou desajuste da sapata limpadora, ou folga excessiva entre matriz e tubo. Colapso e achatamento da seção indicam falta de mandril ou mandril posicionado atrás do ponto de tangência. Ovalização excessiva — a diferença entre o maior e o menor diâmetro da seção curvada — costuma vir de pressão insuficiente da contra-matriz ou de dobra em prensa aplicada a peça que exigia tração rotativa. Afinamento de parede no extradorso é inerente ao processo, mas vira problema em tubulação pressurizada, porque ASME B31.1 e ASME B31.3 exigem que a espessura remanescente após a dobra ainda atenda à espessura mínima de projeto. Na prática, isso significa partir de um tubo com sobrespessura calculada, e não descobrir o problema no ensaio dimensional. Marca de garra, riscos e deformação no ponto de aperto são um quinto defeito, irrelevante em estrutura e fatal em peça aparente de inox ou alumínio.

• Ruga no lado externo da curva: revisar sapata limpadora, folga e alinhamento do ponto de tangência.
• Achatamento da seção: mandril ausente, curto ou mal posicionado para a severidade da dobra.
• Ovalização acima do critério: pressão de contra-matriz, processo inadequado ou raio abaixo do viável para aquele D/t.
• Afinamento no extradorso: prever sobrespessura na compra do tubo quando a curva é de serviço pressurizado.
• Ângulo fora de desenho de forma sistemática: springback não compensado no programa, comum ao trocar de lote ou de material.
• Marca de garra em peça aparente: exigir ferramental de garra sem marcação e definir face de aperto no desenho.

Material do tubo: aço-carbono, inox, alumínio e perfis quadrados

O material altera força de dobra, retorno elástico, risco de trinca e ferramental. Aço-carbono conforme ABNT NBR 6591 e ABNT NBR 5580 é o mais previsível e o mais barato de dobrar, e concentra a demanda de estrutura, corrimão e tubulação de baixa criticidade. Inox 304 e 316 exige força maior, apresenta retorno elástico mais alto e encrua durante a deformação, além de demandar cuidado com contaminação por ferramental ferroso quando o acabamento importa. Alumínio das séries estruturais deforma com pouca força, mas trinca com raio apertado se a têmpera for dura, o que aproxima o caso do que se enfrenta em dobra de alumínio em chapa e perfil. Cobre e latão dobram facilmente, porém amassam sem mandril. Tubo quadrado e retangular é caso à parte: a face plana tende a afundar no intradorso e abaular no extradorso, exigindo ferramental que apoie as quatro faces e, muitas vezes, mandril de seção correspondente — não é o mesmo trabalho de conformar tubo redondo, embora a máquina possa ser a mesma.

Comprar a máquina ou terceirizar a dobra: a conta que o comprador precisa fazer

Nem toda demanda de curva justifica um ativo. A decisão se resolve confrontando três números: quantidade anual de peças, número de bitolas e raios diferentes no mix, e criticidade de prazo. Volume baixo em muitas bitolas é o pior cenário para máquina própria, porque cada bitola puxa um jogo de ferramental que ficará ocioso; nesse caso, contratar serviço de conformação em uma caldeiraria leve ou em um job shop especializado costuma sair na frente. Volume alto e mix estreito é o cenário oposto: poucas ferramentas amortizam rápido e o ganho está em eliminar frete, fila de terceiro e lead time. Há ainda o caminho intermediário de comprar a máquina para as bitolas de alto giro e terceirizar as bitolas esporádicas. Quem opta pela compra deve avaliar máquina nova, usada revisada e importada com critérios diferentes: o usado barateia o investimento, mas transfere ao comprador o custo de adequação à NR-12, a disponibilidade de peças de reposição e a ausência de ferramental original. Antes de fechar, vale comparar também com processos vizinhos — em alguns desenhos, uma solução de formadora de tubos ou o uso de conexões soldadas resolve o mesmo problema geométrico a custo menor que a curva conformada.

Checklist de cotação e o que exigir do fornecedor

Cotações de conformação de tubo travam por falta de dado, não por falta de fornecedor. Reunir as informações abaixo antes de abrir a solicitação reduz o vaivém e torna as propostas comparáveis entre si. Se a compra é de máquina, o mesmo checklist descreve o envelope de trabalho que o equipamento precisa cobrir; se é de serviço, descreve a peça. Do lado do fornecedor, exija clareza sobre o que está e o que não está incluso — principalmente ferramental, treinamento, instalação e documentação de segurança. Para máquinas motorizadas, peça o manual em português, o diagrama elétrico e hidráulico e a declaração de atendimento à NR-12, incluindo apreciação de risco e categoria de segurança dos dispositivos. Para peças destinadas a tubulação de processo ou vapor, peça o procedimento de dobra, o relatório dimensional de ovalização e espessura e a definição de quem assina a ART do serviço, conforme exigido pelo escopo de ASME B31.3 e pela NR-13.

• Diâmetro externo e espessura de parede do tubo (não apenas a polegada nominal).
• Material e classe do tubo, com a norma de fabricação quando houver.
• Raio de dobra pretendido, indicando se é de linha de centro, interno ou externo.
• Ângulo de cada dobra, número de dobras por peça e planos de rotação entre elas.
• Comprimentos retos de entrada, entre dobras e de saída.
• Quantidade por lote e frequência anual, para dimensionar ferramental e amortização.
• Requisito de acabamento: peça estrutural, peça aparente ou tubulação sob código de projeto.
• Critério de aceitação: tolerância angular, ovalização máxima e espessura mínima remanescente.
• Documentação exigida: relatório dimensional, certificado do material, ART, atendimento à NR-12.

O que só a Soluções Industriais entrega neste nicho

• Comprador que informa apenas o diâmetro do tubo recebe orçamentos incomparáveis, porque falta espessura de parede e raio pretendido.
• Pedidos de dobra abaixo de 2D em tubo de parede fina são a principal causa de retrabalho relatada em cotações de conformação.
• Ferramental dedicado por bitola costuma pesar mais no orçamento fechado do que o comprador projeta ao comparar só o preço da máquina.
• Demanda por dobra em inox 304 e 316 concentra pedidos de acabamento sem marca de garra, item que muda o tipo de ferramenta exigida.
• Serralherias e caldeirarias leves puxam a faixa manual e hidráulica; escapamento, chassi e móveis tubulares puxam CNC de múltiplos eixos.
• Boa parte das cotações de volume baixo termina em serviço terceirizado de dobra, não em compra de equipamento.
• Compradores de tubulação de processo pedem, cada vez mais, relatório dimensional de ovalização e espessura no extradorso junto da peça.
• Adequação à NR-12 aparece como exigência de compra em indústrias com auditoria interna, inclusive em máquinas de bancada motorizadas.
