Ultrassom industrial

O ultrassom industrial é uma inspeção que visa identificar danos ou descontinuidades em peças, bem como a medição de espessuras, avaliação de corrosão e desgastes. Quer saber tudo sobre os benefícios, como funciona e como escolher a melhor empresa para realizar o serviço? Confira os tópicos abaixo e descubra mais detalhes importantes sobre o assunto!

  • O que é o ultrassom industrial?
  • Onde é aplicado e para que serve o ultrassom industrial?
  • Como funciona o ultrassom industrial?
  • Métodos utilizados no processo de ultrassonografia industrial
  • Benefícios do ultrassom industrial
  • Como escolher corretamente uma empresa para o ultrassom industrial?

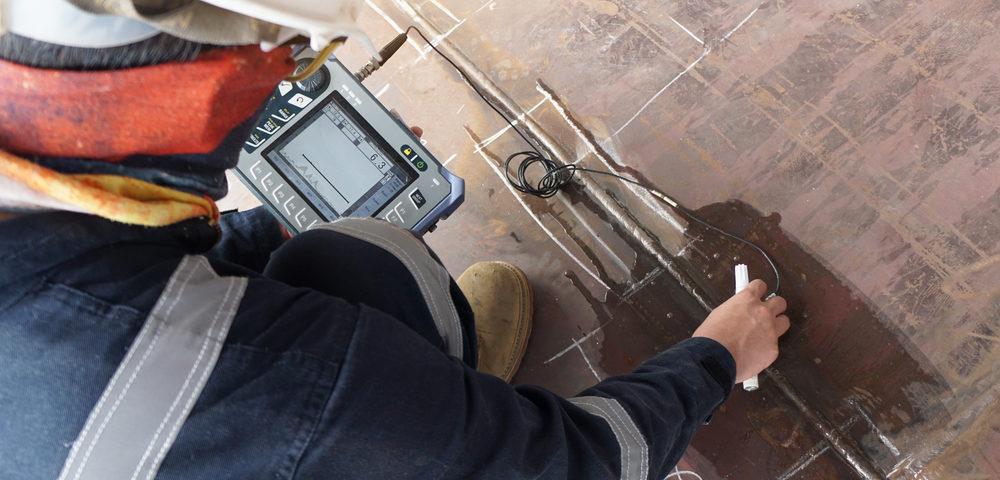

ultrassom industrial

O que é o ultrassom industrial?

O ultrassom industrial é uma inspeção que visa identificar danos ou descontinuidades em peças, bem como para medição de espessuras, avaliação de corrosão e desgastes.

Também chamada de ultrassonografia industrial, o procedimento pode ser usado para inspecionar metais, plásticos, cerâmicas, vidros, entre outros materiais.

Por essa razão, é comum que profissionais que atuam com o equipamento de ultrassom industrial sejam contratados para trabalhos em diversos segmentos.

Onde é aplicado e para que serve o ultrassom industrial?

O ultrassom industrial é usado para a detecção de defeitos estruturais em metais, não-metais e materiais compósitos.

Não só isso, a inspeção pode ser aplicada para a medição de espessura, determinação de propriedades elásticas e para a caracterização de materiais.

A ultrassonografia industrial também costuma ser feita em máquinas elétricas, tubulações, pontes, componentes de aviação, barragens, entre outros locais, com aparelho de ultrassom industrial

Atualmente, o ultrassom industrial é muito desenvolvido a partir de transdutores, que costumam ser piezoelétricos ou magnéticos.

A maioria dos processos usa os modelos piezoelétricos, que são mais sensíveis e podem operar em frequências mais altas.

Enquanto isso, a versão magnética é aplicada em análises de baixa frequência, operando a partir de um campo magnético que gera ondas ultrassônicas.

Como funciona o ultrassom industrial?

O ultrassom industrial funciona através de uma técnica que utiliza ondas sonoras de alta frequência, geralmente acima de 20 kHz, que são emitidas por um transdutor ultrassônico e se propagam através do material que está sendo inspecionado.

Depois de atingir a peça de análise, as ondas sonoras são refletidas de volta para o dispositivo, que as converte em sinais que podem ser interpretados por um equipamento de medição.

Essa técnica é não invasiva e ondas sonoras emitidas são muito baixas, o que as torna inofensivas para seres humanos e animais.

Apesar disso, elas são extremamente eficazes para detectar defeitos em metais, vidros e outros materiais.

Equipamentos utilizados no processo do ultrassom industrial

Para realizar essa técnica, são utilizados equipamentos específicos como a máquina de ultrassom, transdutores, cabos e conectores, um acoplante (líquido ou gel para facilitar a transmissão das ondas sonoras) e um software de análise.

Esses são os itens básicos utilizados no ultrassom industrial, que podem variar dependendo da aplicação e da complexidade do material a ser inspecionado.

Métodos utilizados no processo de ultrassonografia industrial

Existem dois principais tipos de ultrassonografia industrial: a transmissão e a reflexão.

Na transmissão, os ultrassons são gerados por um transmissor e enviados por meio do material que está sendo inspecionado.

Quando esse ensaio de ultrassom industrial identifica uma irregularidade no material, parte da onda é refletida de volta para um receptor.

O tempo que leva para que a onda refletida alcance o receptor com o  aparelho ultrassom industrial pode ser medido e usado para determinar a natureza e a localização do defeito no material.

Algo muito semelhante acontece na ultrassonografia por reflexão, no entanto, ao invés de usar um receptor, este tipo de inspeção mede as ondas refletidas diretamente do transmissor.

Além dessas versões, os métodos de ultrassom industrial envolvem:

  • Convencional: composto por um transdutor, um componente emissor/receptor e um display, o processo é destinado para várias aplicações por sua eficiência e agilidade.
  • Phased Array: possuindo o mesmo princípio de funcionamento, o método de ultrassom industrial Phased Array se diferencia por trabalhar com transdutores com multi-elementos;
  • TOFD: ensaio realizado com dois transdutores, um emissor e outro receptor, que percorrem a região a ser inspecionada de uma só vez.

Esses são alguns dos métodos mais comuns utilizados no processo de ultrassonografia industrial e a escolha dependerá da aplicação e do tipo de material que está sendo inspecionado.

Benefícios do ultrassom industrial

O ultrassom industrial apresenta diversos benefícios quando comparado com vários outros métodos de inspeção.

Isso porque a ultrassonografia industrial não requer a utilização de radiação ionizante, tornando-a mais segura para as máquinas, os operadores e os trabalhadores.

Dessa forma, os diversos tipos de ultrassom industrial atuam com processos não tóxicos, não poluentes e que não causam danos às peças inspecionadas.

Além disso, a inspeção apresenta alta sensibilidade e poder de penetração, o que permite identificar até mesmo falhas extremamente pequenas.

Como escolher corretamente uma empresa para o ultrassom industrial?

Ao escolher uma empresa de inspeção por ultrassom industrial, é importante considerar a experiência e o histórico da empresa.

Também é importante verificar se a companhia possui certificados válidos de acreditação, como o SNT-TC-1A, da American Society for Nondestructive Testing (ASNT).

Além disso, é válido consultar se a equipe que realiza o ensaio de ultrassonografia industrial é devidamente treinada e qualificada para executar o trabalho.

Embora o preço seja um fator importante durante a escolha do serviço, ele não deve ser o único critério considerado.

Por isso, é fundamental comparar custos e benefícios das diversas prestadoras antes de tomar uma decisão final.

Quer saber mais sobre o ultrassom industrial? Confira o conteúdo disponível no final da página e faça uma cotação com os parceiros do Soluções Industriais especializados no segmento!
