Tipos que compõem uma linha de transmissores de pressão

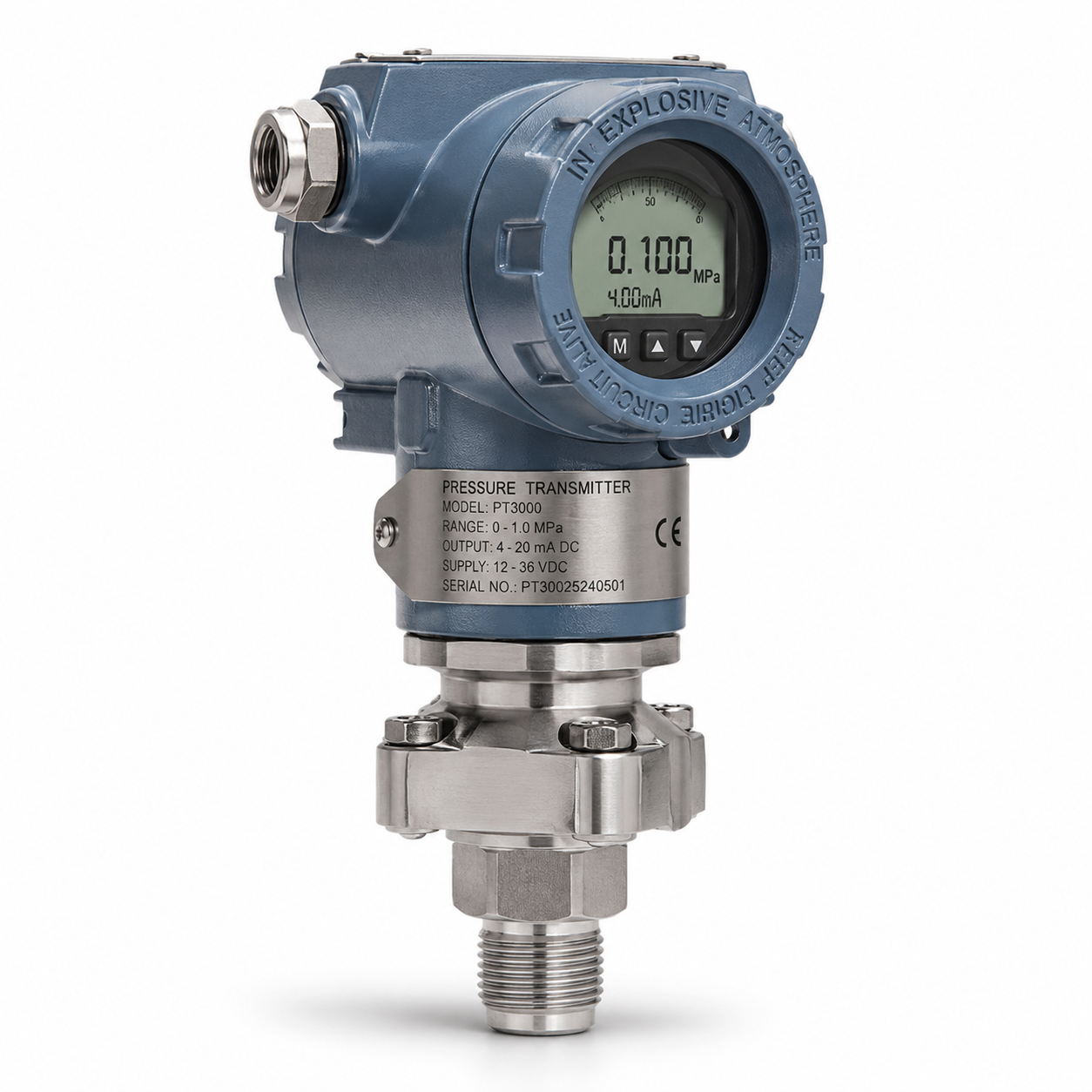

Uma linha padronizada costuma cobrir quatro configurações de física distinta. O transmissor de pressão manométrica mede em relação à pressão atmosférica local e atende a maior parte das aplicações de linha, tanque aberto e recalque. O de pressão absoluta usa vácuo como referência e é obrigatório em colunas de destilação, sistemas de vácuo e processos onde a variação barométrica não pode contaminar a leitura. O transmissor de pressão diferencial compara duas tomadas e é a base tanto da medição de vazão por placa de orifício quanto da medição de nível em vaso pressurizado. Já as versões com selo diafragma remoto isolam a célula do processo por meio de capilar preenchido, indicadas para fluidos viscosos, cristalizantes ou em alta temperatura. Confundir absoluto com manométrico em faixas baixas é um erro clássico: o desvio equivale à própria pressão atmosférica, cerca de 1 bar.

• Manométrico (gauge): referência atmosférica, uso geral em linha e tanque aberto
• Absoluto: referência a vácuo, destilação, sistemas de vácuo e baixas pressões
• Diferencial (DP): vazão por elemento deprimogênio e nível em vaso fechado
• Com selo remoto: fluido agressivo, viscoso, com sólidos ou em alta temperatura
• Versão sanitária tri-clamp: alimentos, bebidas e farmacêutico, sem ponto morto

Como escolher faixa, célula e material por tipo de serviço

A regra prática de dimensionamento é escolher a faixa de modo que a pressão normal de operação fique entre 30% e 70% do span utilizado, com margem para o pico de partida sem ultrapassar o limite de sobrepressão. Esse cuidado existe porque a exatidão declarada é percentual do span calibrado, e rebaixar demais a faixa amplia o erro relativo: um instrumento de 0 a 10 bar ajustado para operar em 0,4 bar entrega leitura numericamente instável mesmo dentro da especificação de catálogo. Na tecnologia da célula, a capacitiva costuma apresentar menor deriva de longo prazo e melhor comportamento em DP, enquanto a piezorresistiva responde melhor a pressões elevadas e ciclagem rápida, e o extensômetro colado é a alternativa mais econômica em aplicações hidráulicas e de máquina. Quanto ao material molhado, o inox 316L cobre água, ar comprimido, vapor e a maioria dos serviços neutros; Hastelloy C-276 e Monel entram em ácidos e cloretos; e o tântalo se reserva a serviços muito agressivos, com custo bem superior. Em vapor, a montagem exige sifão ou pote de selagem para que a temperatura não alcance a célula, princípio semelhante ao aplicado no pressostato digital para vapor usado como elemento de comutação.

• Pressão normal entre 30% e 70% do span, com folga até o limite de sobrepressão
• Rangeabilidade agressiva degrada a exatidão real: confira a tabela de performance, não só o número de catálogo
• Serviço com sólidos, cristalização ou viscosidade alta pede selo remoto ou diafragma faceado
• Capilar longo aumenta o erro térmico e o tempo de resposta: mantenha o menor comprimento viável
• Em processo com pulsação, prever amortecimento e verificar a resistência à fadiga do diafragma

Tabela de especificação para comparar propostas

Antes de comparar preços, alinhe as propostas na mesma base técnica. A tabela abaixo organiza os atributos que efetivamente diferenciam uma linha de transmissores de pressão e mostra quando cada configuração se justifica. Use-a como grade de leitura: se duas cotações divergem em preço, quase sempre divergem primeiro em uma dessas linhas, e não na marca. Vale o mesmo raciocínio quando a compra envolve outros instrumentos de malha, como um medidor de vazão instalado a jusante da mesma tomada de processo.

Área classificada, SIL e o que muda na instalação

A escolha entre segurança intrínseca e invólucro à prova de explosão não é preferência de marca: muda a arquitetura da instalação e o orçamento total. Em Ex ia, conforme a ABNT NBR IEC 60079-11, a energia do circuito é limitada por barreira ou isolador galvânico instalado no painel, o que permite manutenção com o circuito energizado, porém acrescenta um componente por malha e exige cálculo de parâmetros de entidade. Em Ex d, conforme a ABNT NBR IEC 60079-1, o invólucro contém a eventual explosão interna, dispensa barreira, mas impõe eletroduto com unidade seladora e abertura somente com o circuito desenergizado. Em ambos os casos, a montagem em campo segue a ABNT NBR IEC 60079-14 e a intervenção elétrica está sujeita à NR-10. Quando o transmissor participa de função instrumentada de segurança, o dado relevante não é o rótulo comercial e sim o relatório de falhas do fabricante, base para o cálculo da probabilidade de falha sob demanda previsto na IEC 61511, verificação que cabe ao profissional habilitado responsável pelo projeto. Em malhas de proteção de vasos e caldeiras sob a NR-13, esse elo precisa estar documentado.

Instalação, acessórios e integração com a malha de medição

Um transmissor não se compra sozinho. A instalação típica de campo inclui manifold de 2, 3 ou 5 vias para isolar, equalizar e permitir a verificação com padrão portátil sem parar o processo; suporte de fixação em tubo de 2"; e, conforme o serviço, sifão para vapor, pote de selagem, purgador de tomada e válvula de bloqueio. Em medição de vazão por elemento deprimogênio, o transmissor diferencial trabalha em conjunto com placa de orifício ou bocal e, muitas vezes, com compensação de temperatura, arranjo comparável ao entregue por um transmissor de vazão dedicado. Em vaso pressurizado, o mesmo DP mede coluna e cumpre o papel de um transmissor de nível quando a densidade do fluido é conhecida e estável. Já a leitura local e a verificação cruzada continuam sendo feitas por instrumento analógico, razão pela qual muitas plantas mantêm um medidor de pressão convencional na mesma tomada como redundância visual. Ainda vale checar a distância até o painel, a queda de tensão do laço de 4-20 mA e a blindagem do cabo em ambientes com inversores de frequência.

• Manifold de 3 vias em pressão manométrica e de 5 vias em diferencial
• Sifão ou pote de selagem obrigatório em vapor e fluidos quentes
• Aterramento e blindagem contínua do cabo de sinal, especialmente perto de inversores
• Verificar tensão de alimentação e resistência total do laço para HART operar
• Prever acesso físico para calibração periódica sem remover o instrumento

O que define o preço e como montar a cotação com fornecedores

Em uma linha de transmissores de pressão, o preço se move por poucos fatores dominantes: a classe de exatidão e a rangeabilidade contratada, a certificação Ex e o eventual dossiê de segurança funcional, o material das partes molhadas, a presença de selo remoto com capilar, o tipo de conexão de processo e o protocolo de saída. Ligas especiais e selos remotos são os itens que mais elevam o valor unitário, enquanto certificação Ex e documentação de segurança funcional pesam sobre toda a linha por serem exigência de projeto, não de peça. Igualmente relevante é o custo de propriedade: calibração periódica em laboratório acreditado, peças de reposição e o tempo de planta parada em cada intervenção costumam superar o preço de compra ao longo do ciclo de uso, o que favorece padronizar poucos modelos em vez de acumular marcas diferentes por conveniência de compra pontual. Ao cotar com fornecedores, envie sempre o mesmo pacote de dados para todos e compare linha a linha.

• Fluido, faixa de operação normal, faixa máxima e temperatura do processo
• Tipo de medição desejado: manométrica, absoluta, diferencial ou com selo remoto
• Material exigido das partes molhadas e do invólucro
• Conexão de processo e conexão elétrica, com rosca e norma dimensional
• Classificação da área (zona e grupo) e método de proteção pretendido
• Saída e protocolo, distância até o painel e tensão de alimentação disponível
• Quantidade por faixa e previsão de reposição, que abrem desconto de lote
• Documentação exigida: certificado de calibração rastreável, data sheet e, se aplicável, dossiê de segurança funcional

Como a Soluções Industriais cobre este nicho

Para linha de transmissores de pressão, a plataforma reúne 6 fornecedores verificados, presentes desde 2017, além da curadoria Amplitude Industrial. 6 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.

O que só a Soluções Industriais entrega neste nicho

• Cotações de linha completa quase sempre chegam sem o manifold de 3 ou 5 vias, que depois vira compra emergencial no comissionamento.
• Compradores pedem 'transmissor 0 a 10 bar' quando o processo opera em 0,4 bar, e recebem instrumento com erro percentual inflado pelo span rebaixado.
• Pedidos de reposição travam por conexão de processo divergente (NPT versus rosca G) mesmo quando faixa e sinal batem.
• Serviço corrosivo aparece descrito como 'produto químico' na requisição, sem indicar concentração, o que impede o fornecedor de definir o material do diafragma.
• Demanda recorrente por certificado de calibração rastreável já na entrega, e não como serviço contratado depois.
• Aplicações em vapor chegam sem previsão de sifão ou pote de selagem, e a célula é danificada por temperatura na primeira partida.
• Especificações Ex costumam vir como 'à prova de explosão' genérico, sem definir se a instalação terá barreira de segurança intrínseca.
• Compra por lote de linha padronizada reduz o custo unitário de calibração e o estoque de peças de reposição na planta.
