O que a ABNT NBR 5419:2015 exige de um projeto de SPDA

A revisão de 2015 transformou o SPDA de um desenho de para-raios em um estudo de engenharia. A parte 1 fixa os princípios e os parâmetros da corrente de descarga; a parte 2 obriga o gerenciamento de risco que justifica (ou dispensa) a proteção; a parte 3 trata dos danos físicos, definindo captação, descidas, aterramento e distâncias de segurança; a parte 4 cuida dos sistemas eletroeletrônicos internos, com zonas de proteção e DPS coordenados. Um orçamento que não menciona a parte 2 nem a parte 4 normalmente entrega meia proteção.

• Memorial descritivo com premissas, classificação da estrutura e nível de proteção adotado
• Memorial de cálculo do gerenciamento de risco (NBR 5419-2), com os componentes R1 a R4
• Plantas de captação, descidas, malha de aterramento e detalhes de fixação e emendas
• Especificação de materiais com seções mínimas, ligas e classes de DPS
• ART registrada no CREA e identificação do responsável técnico

Gerenciamento de risco: como se decide se o SPDA é obrigatório

A NBR 5419-2 calcula quatro componentes de risco — R1 (perda de vida humana), R2 (perda de serviço público), R3 (perda de patrimônio cultural) e R4 (perda econômica) — e compara cada um ao risco tolerável; para R1 o valor tolerável é 10⁻⁵ por ano. Entram no cálculo a densidade de descargas da região, a área de exposição equivalente da estrutura, o tipo de piso, o material da cobertura, o risco de incêndio, a presença de pessoas e as linhas de energia e dados que chegam ao prédio. Quando o risco calculado excede o tolerável, a norma indica medidas de proteção e recalcula até o valor cair — e é aí que o estudo aponta a adequação do SPDA existente como caminho mais barato que refazer o sistema inteiro. R4 é o componente que interessa ao diretor financeiro: ele monetiza o dano esperado e permite comparar o investimento com o prejuízo evitado.

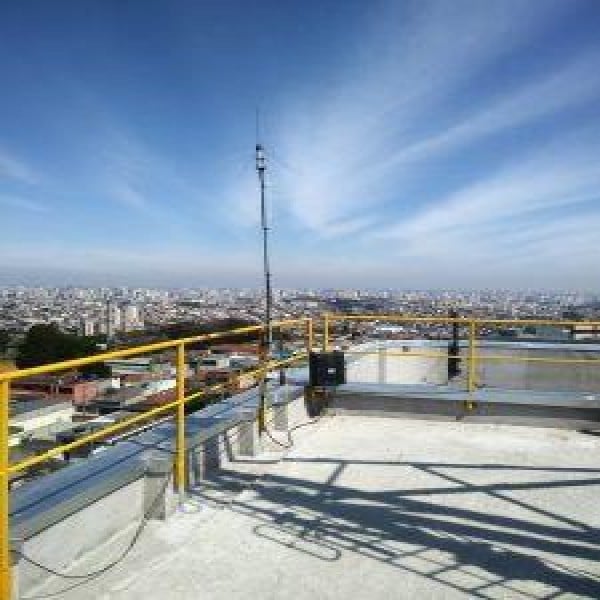

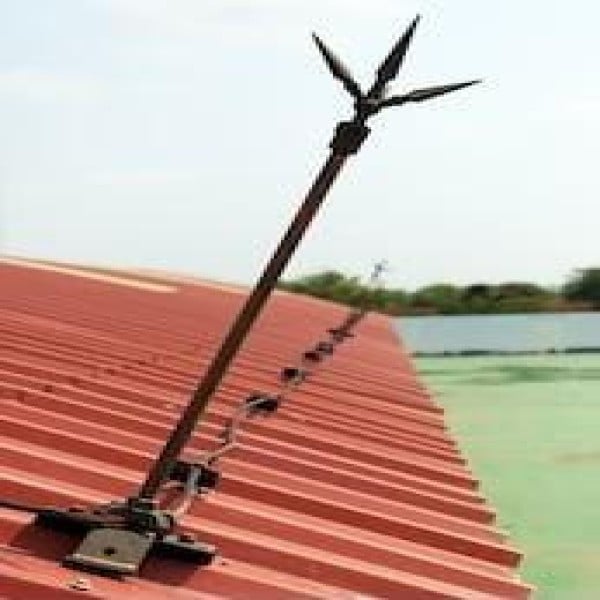

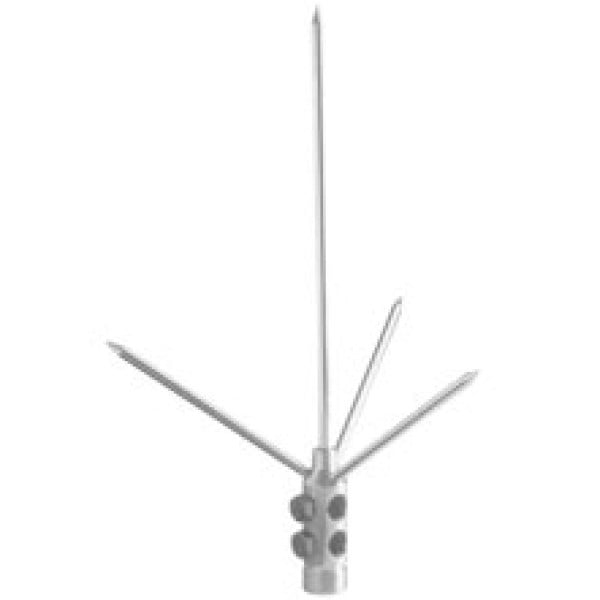

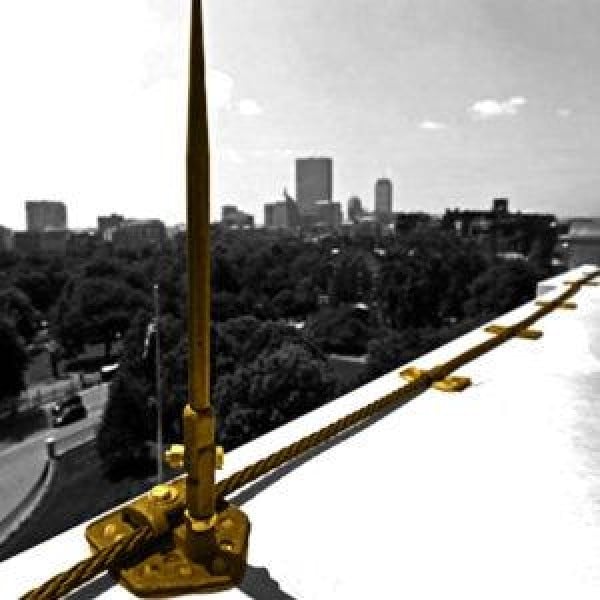

Nível de proteção e método de captação: a tabela que define o custo

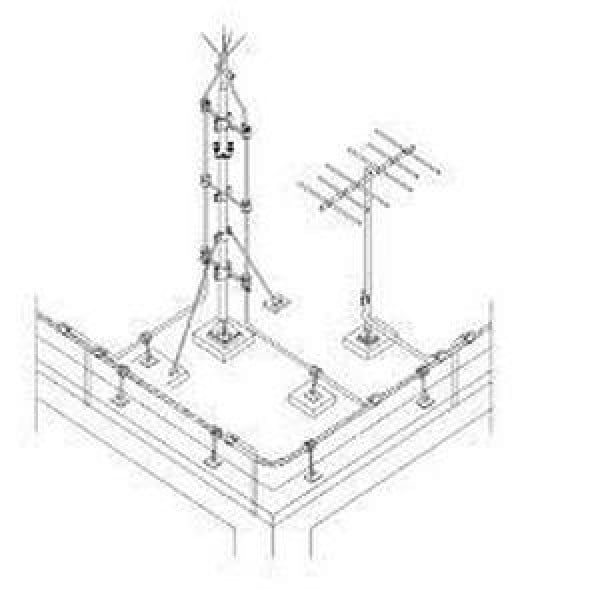

O nível de proteção sai do cálculo de risco e define, em cascata, o raio da esfera rolante, a malha do captor e o espaçamento entre descidas — os três parâmetros que mais mexem no quantitativo de material e mão de obra. O método da esfera rolante é o mais seguro em coberturas irregulares, com casas de máquinas, chaminés e antenas; o método das malhas é o mais econômico em lajes e telhados planos; o ângulo de proteção só é aplicável até alturas limitadas e falha em estruturas altas. Em áreas classificadas, tanques e silos, a decisão muda de patamar: exige-se captação isolada, com mastros e distâncias de separação calculadas para evitar centelhamento perigoso.

Aterramento: resistividade do solo, arranjo tipo A ou tipo B e seções mínimas

Nenhum SPDA funciona melhor que o seu terra. O projeto sério começa com a medição da resistividade do solo pelo método de Wenner, conforme a ABNT NBR 7117:2012, e só então define o arranjo: eletrodo tipo A (hastes e condutores radiais individuais em cada descida) costuma bastar em estruturas pequenas e solo de baixa resistividade; o tipo B (anel perimetral, com pelo menos 80% do comprimento em contato com o solo) é a escolha em edifícios, galpões extensos e solos rochosos, além de melhorar a equipotencialização. A execução da malha de aterramento deve prever conexões exotérmicas ou conectores certificados, caixas de inspeção acessíveis e ponto de medição; a verificação posterior segue a ABNT NBR 15749:2009. Valores de resistência abaixo de 10 Ω são a referência prática de projeto, mas a NBR 5419-3 prioriza a geometria do eletrodo, não um número isolado.

Proteção interna: zonas ZPR, equipotencialização e DPS coordenados

A parte 4 da NBR 5419 divide a edificação em zonas de proteção (ZPR 0A, 0B, 1 e 2) e exige que toda linha que cruza fronteira de zona seja protegida. Na entrada de energia usam-se dispositivos de proteção contra surtos classe I, ensaiados com onda 10/350 µs para suportar corrente de descarga parcial; nos quadros de distribuição, classe II com onda 8/20 µs; junto a equipamentos sensíveis, classe III. A coordenação entre eles segue a ABNT NBR IEC 61643-1:2007 e a ABNT NBR 5410:2004, e depende de distância de cabo ou de dispositivo de desacoplamento — instalar três DPS em série no mesmo quadro não coordena nada. A equipotencialização de tubulações metálicas, eletrocalhas, blindagens de cabos e estruturas no barramento principal é o que evita diferença de potencial destrutiva entre sistemas.

Erros de especificação que reprovam o SPDA na vistoria

A maior parte das reprovações não vem de cálculo errado, e sim de escopo incompleto ou execução divergente do projeto. Conhecer esses modos de falha antes de cotar evita retrabalho caro em estrutura já ocupada.

• Projeto sem memorial de gerenciamento de risco: não há como justificar o nível de proteção adotado
• Número de descidas insuficiente para o perímetro e para o nível de proteção, elevando a corrente por descida
• Uso de alumínio enterrado ou emenda cobre-alumínio sem conector bimetálico, gerando corrosão galvânica
• Aterramento executado sem medição prévia de resistividade e sem caixa de inspeção para medição futura
• Ausência de DPS classe I na entrada de energia em estrutura com SPDA externo
• Distância de separação não calculada entre condutores de descida e instalações metálicas internas
• Estruturas metálicas e armaduras de concreto disponíveis como componentes naturais não aproveitadas, encarecendo a obra sem ganho técnico
• As-built não emitido após a obra, inviabilizando a inspeção e a renovação documental

O que define o preço de um projeto de SPDA e o checklist de cotação

Honorário de projeto não se cota por metro linear de cabo. O que move o preço é a complexidade do estudo e o esforço de campo: área e altura da estrutura, geometria da cobertura, quantidade de descidas, existência de áreas classificadas, necessidade de medição de resistividade, número de linhas de energia e dados a proteger e a exigência de aprovação junto ao Corpo de Bombeiros. Adequação de prédio existente costuma custar mais em levantamento do que obra nova, porque exige inspeção presencial e as-built. Para receber propostas comparáveis, reúna antes os dados abaixo e envie o mesmo pacote a todos os fornecedores.

• Endereço completo e cidade (define densidade de descargas e a Instrução Técnica estadual aplicável)
• Área de projeção da cobertura, altura total e número de pavimentos
• Tipo de cobertura e estrutura (laje, telha metálica, fibrocimento, estrutura de concreto armado)
• Uso da edificação, número de ocupantes e presença de inflamáveis ou área classificada
• Existência de SPDA anterior, com projeto, laudo ou fotos disponíveis
• Plantas em DWG ou PDF, se houver, e disponibilidade para visita técnica
• Escopo desejado: só projeto, projeto + execução, ou pacote com laudo e aprovação no Corpo de Bombeiros
• Prazo alvo e se há exigência de seguradora ou de matriz estrangeira pela IEC 62305

Contratação, responsabilidade técnica e o ciclo de inspeção depois da obra

O projeto só tem valor legal com ART registrada e responsável técnico identificado; peça o número da ART e confira o registro do profissional no CREA antes de fechar. Contratar projeto e execução com o mesmo fornecedor reduz atrito de compatibilização, mas contratar a inspeção com um terceiro independente dá mais robustez ao documento perante seguradora e vistoria. Após a energização, o sistema entra em regime de manutenção: a NBR 5419-3 estabelece inspeções visuais e completas periódicas, com intervalos mais curtos em nível de proteção I e em ambientes agressivos, e cada ciclo termina com o laudo de inspeção do SPDA, que é o documento cobrado na renovação do AVCB e na vistoria da seguradora. Qualquer intervenção na cobertura — nova antena, casa de máquinas, painel fotovoltaico — invalida o estudo original e exige revisão do projeto.

Como a Soluções Industriais cobre este nicho

Para projeto spda, a plataforma reúne 4 fornecedores verificados, presentes desde 2020, além da curadoria Amplitude Industrial. 2 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.

O que só a Soluções Industriais entrega neste nicho

• Comparação entre engenheiros autônomos com ART e empresas de engenharia elétrica com equipe de execução própria.
• Fornecedores que incluem medição de resistividade do solo pelo método de Wenner dentro do escopo do projeto, sem cobrar à parte.
• Escopos que entregam memorial de gerenciamento de risco da NBR 5419-2 versus os que entregam apenas planta de captação.
• Diferença de prazo entre projeto para obra nova (compatibilizado com o projeto executivo) e adequação de estrutura existente já ocupada.
• Empresas que assumem também a aprovação no Corpo de Bombeiros e a compatibilização com a Instrução Técnica estadual.
• Faixa de honorários variando conforme área de cobertura, altura da edificação, número de descidas e existência de áreas classificadas.
• Fornecedores que fecham pacote projeto + execução + laudo com uma única responsabilidade técnica.
