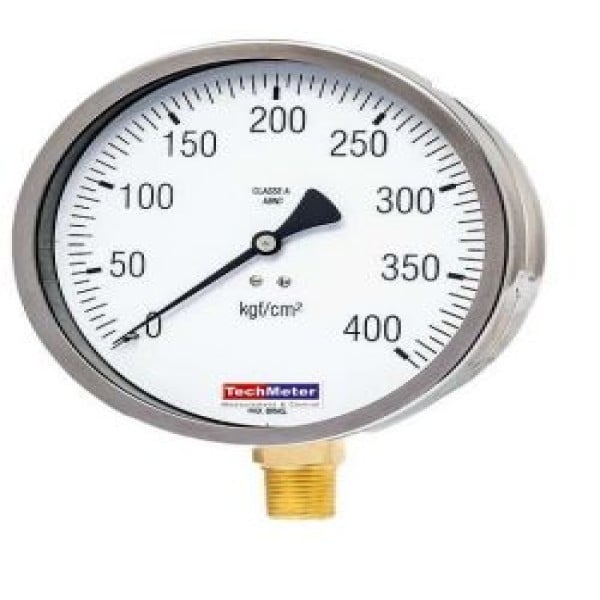

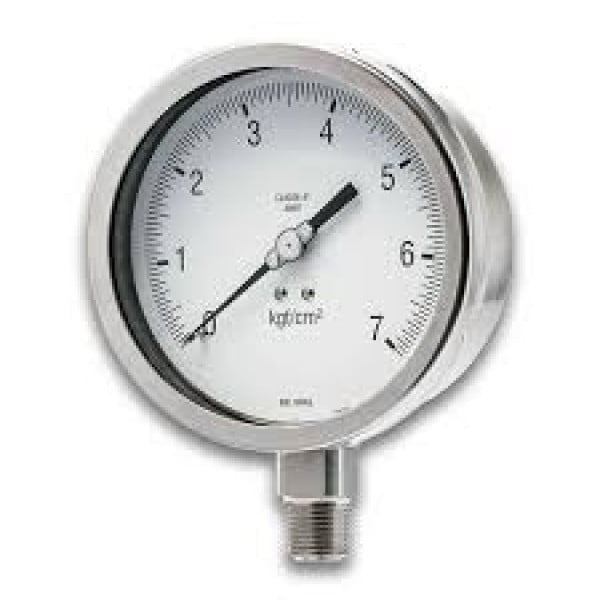

Manômetro petroquímico

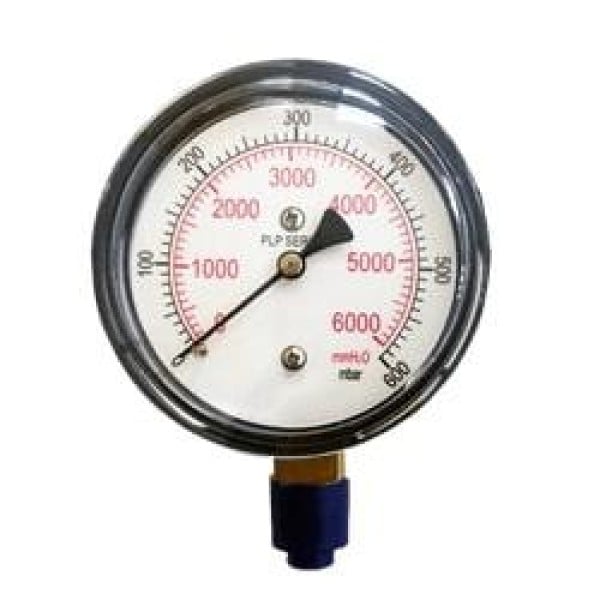

Como escolher o manômetro certo para cada serviço da unidade

A escolha começa pelo fluido e pela severidade do serviço, não pelo preço. A regra prática de faixa é dimensionar o fundo de escala de forma que a pressão normal fique na faixa central do mostrador, o que preserva o elemento elástico e melhora a resolução de leitura. Serviços com pulsação de bomba alternativa ou compressor pedem caixa preenchida com fluido amortecedor, enquanto linhas de vapor exigem sifão para manter o Bourdon fora da temperatura do fluido. A tabela abaixo resume as combinações típicas de especificação por serviço encontradas em plantas petroquímicas e serve de ponto de partida para montar a folha de dados antes de acionar fornecedores.

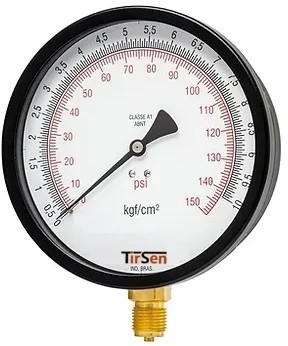

Selo diafragma: quando o acessório vira parte da especificação

O selo diafragma isola o elemento elástico do produto por meio de uma membrana e de um fluido de enchimento que transmite a pressão. Ele deixa de ser opcional quando o fluido cristaliza, polimeriza, carrega sólidos, ataca o inox ou opera acima da temperatura admissível do instrumento. A escolha do fluido de enchimento é o ponto mais negligenciado: fluidos de silicone cobrem a maioria dos serviços gerais, mas aplicações com oxigênio, alimentos ou temperaturas extremas exigem fluidos específicos, e a incompatibilidade só aparece quando a membrana rompe e o fluido contamina o processo. Quando o selo fica distante do instrumento, o capilar introduz efeito de temperatura ambiente sobre a leitura, o que precisa ser considerado em faixas baixas.

• Selo flangeado, indicado quando a especificação de tubulação já prevê flange e há risco de entupimento na tomada.
• Selo roscado compacto, mais barato e adequado a serviço corrosivo sem sólidos.
• Selo com capilar, usado quando o mostrador precisa ficar em posição acessível para leitura e o ponto de tomada é inacessível.
• Selo com membrana revestida em PTFE ou tântalo, para ácidos e cloretos que atacam ligas convencionais.
• Montagem soldada versus desmontável: a desmontável permite limpeza da face, a soldada reduz risco de vazamento.

Segurança construtiva e classe de exatidão segundo a EN 837-1

A EN 837-1 padroniza diâmetros de mostrador, conexões, classes de exatidão e, principalmente, os recursos de segurança contra ruptura do elemento elástico. Manômetros com parede de segurança entre o Bourdon e o mostrador, associados a frente ejetável e visor de policarbonato ou vidro laminado, direcionam a energia de uma eventual ruptura para trás do instrumento, protegendo o operador. Em unidade petroquímica esse recurso costuma ser exigência de projeto para pressões elevadas e serviços com gás. Já a classe de exatidão precisa ser escolhida com critério: indicação local de linha aceita classes mais abertas, enquanto ponto de referência para ajuste de válvula reguladora ou verificação de dispositivo de segurança pede classe mais estreita. Para malhas de controle e intertravamento, a indicação local não substitui um transmissor de pressão com sinal para o sistema de controle.

O que move o preço do manômetro petroquímico

Não existe preço de tabela para este item porque a mesma faixa de pressão pode variar várias vezes de valor conforme a construção. O material molhado é o primeiro fator: sair de inox 316L para Hastelloy C-276 ou tântalo eleva o custo em múltiplos, não em percentuais, e só se justifica quando o meio realmente ataca o inox. O segundo fator é o selo diafragma, que frequentemente custa mais que o próprio instrumento e ainda agrega o custo de montagem e enchimento. O terceiro é a certificação: instrumento com contato elétrico certificado Ex, certificado de material com rastreabilidade de corrida e certificado de calibração acreditado somam custo documental e prazo. O quarto é a classe de exatidão mais estreita, que estreita também a lista de fabricantes capazes de fornecer. Por fim, quantidade e prazo pesam: compra de reposição em lote para parada programada negocia melhor que unidade avulsa de urgência.

• Material das partes molhadas e do diafragma do selo.
• Presença e tipo de selo, com ou sem capilar.
• Classe de exatidão e diâmetro do mostrador.
• Certificação Ex, certificado de material e certificado de calibração acreditado.
• Recursos de segurança como parede de segurança e frente ejetável.
• Quantidade, padronização de modelo e prazo de entrega exigido.

Instalação, modos de falha e erros comuns de especificação

A maior parte das falhas em campo não vem do instrumento, mas da instalação e do dimensionamento. Superdimensionar a faixa para dar margem de segurança joga a leitura normal para o primeiro quarto do mostrador e transforma o instrumento em indicador binário, sem resolução útil. Instalar sem válvula de bloqueio e dreno obriga a parar o trecho para calibrar ou trocar o equipamento. Deixar a caixa seca em linha com pulsação leva à fadiga do Bourdon e à deriva progressiva do zero. Em ambiente costeiro, grau de proteção insuficiente sob a ABNT NBR IEC 60529 permite entrada de umidade e embaçamento do visor. Já no selo, a perda de fluido de enchimento por microfuro na membrana desloca o zero de forma silenciosa, e a leitura continua parecendo plausível, o que torna a verificação periódica indispensável.

• Faixa mal dimensionada, com pressão de trabalho fora da região central da escala.
• Ausência de sifão em serviço de vapor, expondo o elemento elástico à temperatura do fluido.
• Falta de válvula de bloqueio e dreno, impedindo calibração e troca sem parada.
• Enchimento ausente em ponto com vibração de máquina rotativa.
• Selo com fluido incompatível com o processo, criando risco de contaminação em caso de ruptura.
• Instrumento com parte elétrica sem certificação Ex instalado em zona classificada.

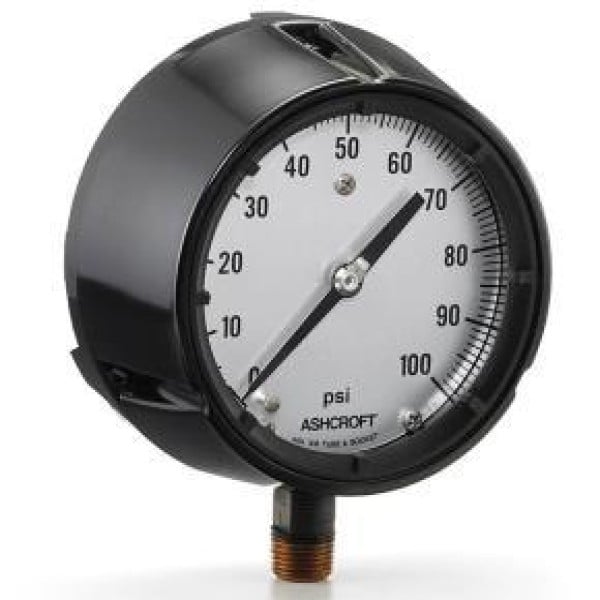

Calibração rastreável, plano de manutenção e o que exigir na cotação

Em planta petroquímica o instrumento só tem valor se a leitura for defensável em auditoria. Isso significa certificado de calibração emitido por laboratório com acreditação sob a ABNT NBR ISO/IEC 17025, com rastreabilidade à Rede Brasileira de Calibração e incerteza declarada compatível com a classe do instrumento. A periodicidade não é fixa por norma: define-se pela criticidade da malha e pelo histórico de deriva, com pontos ligados à segurança e a requisitos de NR-13 recebendo intervalos mais curtos que indicações puramente informativas. Na cotação, vale exigir de todos os fornecedores exatamente o mesmo pacote documental, para que as propostas fiquem comparáveis. Reunir esses dados antes de abrir a cotação encurta o ciclo e evita proposta baseada em premissa errada.

• Faixa de fundo de escala e pressão normal de trabalho da linha.
• Fluido de processo, temperatura e presença de H2S, cloretos ou sólidos.
• Material exigido para partes molhadas e para o diafragma do selo.
• Conexão de processo, diâmetro do mostrador e posição de montagem.
• Tipo de enchimento da caixa e necessidade de sifão ou amortecedor.
• Exigência de certificação Ex, grau de proteção e certificado de material.
• Certificado de calibração acreditado, com pontos de verificação e incerteza declarada.
• Quantidade, prazo de entrega e necessidade de padronização com o parque instalado.

O que só a Soluções Industriais entrega neste nicho

• Comparação simultânea entre fabricantes nacionais e representantes de marcas importadas de instrumentação, sem passar por um único canal.
• Cotação separada do instrumento e do selo diafragma, que costuma responder por parte relevante do valor do conjunto em serviço corrosivo.
• Pedido de certificado de calibração rastreável à RBC já embutido na proposta, evitando contratar o serviço depois em laboratório terceiro.
• Checklist de cotação com faixa de trabalho, conexão de processo, material molhado, diâmetro do mostrador, tipo de enchimento e exigência de certificação Ex.
• Fornecedores que atendem serviço ácido com documentação NACE MR0175/ISO 15156 identificados na mesma busca dos fornecedores de linha padrão.
• Demanda recorrente por reposição em lote durante parada programada, com prazo de entrega negociado por quantidade.
• Disponibilidade de manômetros com parede de segurança e frente ejetável mapeada por fornecedor, item que muitos catálogos genéricos não oferecem.
