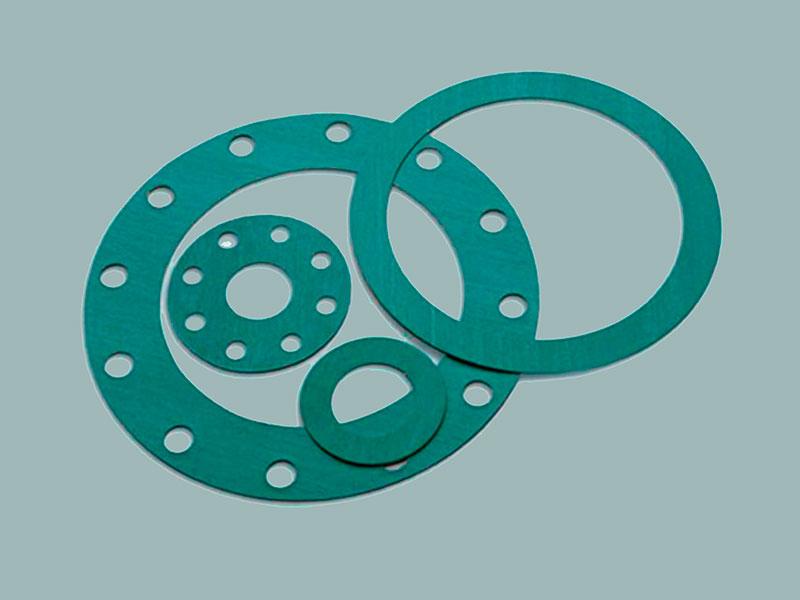

Junta de papelão

O que é papelão hidráulico e como ele veda

O papelão hidráulico não é papel: é um compósito de fibras celulósicas e minerais dispersas em uma matriz de borracha, consolidado por calandragem sob pressão e calor até formar uma folha densa e homogênea. A vedação acontece por deformação — ao ser apertada, a folha escoa para dentro dos vales de usinagem da face do flange e fecha os caminhos de fuga. Por isso o desempenho depende tanto do material quanto da tensão de assentamento aplicada pelos parafusos. Um mesmo material pode vedar perfeitamente a 30 MPa de assentamento e vazar de forma crônica a 10 MPa. O acabamento da face metálica também conta: faces muito lisas dão pouca ancoragem, faces muito rugosas ou riscadas radialmente criam canais que nem a folha mais compressível consegue fechar.

• Fibra celulósica: dá corpo, absorção e capacidade de conformação à folha.
• Ligante elastomérico (NBR, SBR ou neoprene): define resistência a óleo, água quente e agressivos.
• Cargas minerais: aumentam resistência térmica e estabilidade dimensional.
• Acabamento superficial com grafite ou antiaderente: facilita a remoção sem raspagem agressiva do flange.

Tipos de folha por ligante e classe de serviço

O mercado organiza as folhas por ligante e por classe de serviço, e é essa combinação que aparece codificada na ASTM F104. A linha de uso geral, com ligante SBR, atende água fria, ar comprimido de baixa pressão e serviços leves. A linha nitrílica é a mais vendida na indústria por cobrir óleos minerais, combustíveis e água quente. As linhas com maior teor de carga mineral e ligante nitrílico de alta qualidade avançam para vapor saturado de baixa pressão e óleos térmicos. Acima disso o papelão perde espaço para materiais de outra família. A tabela abaixo resume os critérios de escolha que o comprador precisa levar para a cotação.

Como escolher por fluido, temperatura e pressão

A seleção correta começa pelo fluido, não pela espessura. Água fria e ar comprimido aceitam a folha mais simples e barata. Óleo mineral, hidráulico e combustível exigem ligante nitrílico, porque SBR incha e perde coesão em contato com hidrocarbonetos — falha silenciosa que só aparece semanas depois, como sudorese na face do flange. Água quente, glicol e vapor saturado de baixa pressão pedem folha de alta carga mineral, e mesmo assim com reaperto programado. Uma regra prática de campo: se o serviço combina temperatura acima de cerca de 200 °C com pressão elevada e ciclos térmicos frequentes, o papelão hidráulico deixa de ser a escolha racional, mesmo que o catálogo mostre um pico de temperatura sedutor — pico de temperatura é resistência momentânea, não regime contínuo. Confundir os dois é o erro de especificação mais comum nesse nicho, e ele custa parada de linha, não só a junta.

• Óleo e combustível: exija ligante nitrílico declarado, não aceite 'papelão comum'.
• Vapor e água superaquecida: prefira classe de alta performance e planeje reaperto após o primeiro ciclo térmico.
• Ácidos, soda e solventes fortes: papelão hidráulico não é material adequado; migre para PTFE expandido.
• Ciclagem térmica intensa: considere grafite flexível ou espirometálica, que recuperam melhor após relaxação.
• Sempre confronte temperatura contínua de projeto, e não o pico do catálogo, com a temperatura real da linha.

Dimensional, corte sob medida e folha inteira

Duas rotas de compra convivem nesse mercado e elas têm custo unitário muito diferente. Comprar a folha inteira e cortar internamente com vazador e gabarito é barato por peça, mas gera perda de material, tolerância irregular e depende de mão de obra da manutenção. Comprar juntas já cortadas por plotter, faca rotativa ou puncionamento entrega repetibilidade e furação exata, com custo unitário maior e prazo de fabricação. A escolha racional depende do volume e da criticidade: peça única ou emergência de parada tende à folha inteira; conjunto recorrente de flanges padronizados compensa o corte sob medida, porque elimina o retrabalho de furo desalinhado. Para flanges normalizados, o dimensional da junta segue a ASME B16.21, combinada com o padrão de flange da ASME B16.5 ou com a referência nacional da ABNT NBR 7675 — é o que evita pedir uma junta com diâmetro externo maior que o círculo de parafusos.

• Junta full face: cobre toda a face do flange e é furada; usada em flange de face plana.
• Junta tipo anel (ring): cobre apenas a região interna aos parafusos, típica de flange raised face.
• Corte por plotter ou laser CO2: excelente para lote pequeno e geometria irregular, sem custo de ferramental.
• Puncionamento com ferramenta: menor custo por peça em série alta, exige ferramental dedicado.
• Para geometria não normalizada, envie desenho em DXF ou uma junta usada como amostra física.

Montagem, torque e modos de falha em campo

A maior parte dos vazamentos atribuídos à qualidade da junta é, na verdade, erro de montagem. O aperto tem de ser feito em sequência cruzada e em estágios progressivos de torque, nunca parafuso a parafuso até o valor final, sob pena de deformar a folha de um lado e deixá-la frouxa do outro. Faces sujas, com resto de junta antiga carbonizada ou riscadas por espátula metálica, comprometem qualquer material. Em linhas que operam aquecidas, a fluência do material é inevitável e o reaperto após o primeiro ciclo térmico completo deixa de ser opcional. Junta de papelão hidráulico é consumível de uso único: reaproveitar uma folha já comprimida significa recolocar um material que perdeu espessura e recuperação elástica.

• Vazamento desde a partida: torque insuficiente ou face de flange danificada.
• Junta extrudada para fora do flange: torque excessivo ou espessura maior que a necessária.
• Perda de aperto após aquecimento: fluência e relaxação, corrigida por reaperto programado.
• Folha inchada e mole ao remover: ligante incompatível com o fluido, geralmente SBR em contato com óleo.
• Ruptura radial em flange grande com folha fina: resistência à tração insuficiente para o diâmetro.

O que define o preço e checklist para cotar

Não existe preço único de junta de papelão porque o produto é vendido em duas unidades distintas: metro quadrado ou quilo de folha, e peça cortada. O que move o valor é a classe da folha (a nitrílica de alta carga mineral custa consideravelmente mais que a linha de uso geral), a espessura, o formato da chapa, o volume comprado e, no caso do corte, a geometria e a quantidade de furos. Lotes pequenos de peça cortada carregam o custo de preparação da máquina diluído em poucas unidades, o que faz o preço unitário despencar conforme a quantidade sobe. Reunir os dados abaixo antes de abrir a cotação reduz drasticamente o vaivém de e-mail e permite comparar propostas na mesma base.

• Diâmetro externo, diâmetro interno, quantidade e diâmetro dos furos, ou o padrão de flange e a bitola.
• Espessura desejada em milímetros — e, se houver dúvida, a espessura da junta que está sendo substituída.
• Fluido conduzido, temperatura contínua de trabalho e pressão de operação.
• Quantidade por lote e frequência de reposição ao longo do ano.
• Se aceita folha inteira para corte próprio ou exige peça cortada e pronta para uso.
• Exigência de ficha técnica com classificação ASTM F104 e dados de compressibilidade pela ASTM F36.

Quando o papelão deixa de servir e o que usar no lugar

Reconhecer o limite do material é parte da especificação competente. O papelão hidráulico é imbatível em custo-benefício para água, ar, óleo e vapor de baixa pressão em flanges bem conservados, e é justamente por isso que domina a manutenção industrial e a linha automotiva. Ele perde para outras famílias quando entram agressivos químicos, ciclagem térmica severa, alta pressão ou exigência de emissão fugitiva controlada. O PTFE expandido resolve química agressiva e faces irregulares; o grafite flexível suporta temperatura muito superior e recupera melhor após relaxação; a espirometálica é a resposta para flanges de classe de pressão elevada, onde a resiliência metálica compensa a movimentação do sistema. Em conjuntos rotativos ou de eixo, a vedação sequer é por junta plana: o caminho passa por soluções específicas de vedação estática e dinâmica, como os retentores adequados a temperaturas elevadas, e por elementos elásticos como guarnições e arruelas de borracha em tampas e alojamentos de baixa exigência.

• Química agressiva, ácidos e solventes: PTFE expandido.
• Temperatura contínua muito acima da faixa do papelão: grafite flexível.
• Alta pressão e serviço crítico em flange normalizado: junta espirometálica com anel de centragem.
• Vedação de eixo em rotação: retentor ou selo mecânico, nunca junta plana.
• Tampas e alojamentos de baixa exigência com folga variável: perfis elastoméricos e arruelas.

O que só a Soluções Industriais entrega neste nicho

• Cotação simultânea com fabricantes de folha e com cortadores que trabalham sob medida, dois perfis distintos de fornecedor no mesmo pedido.
• Comparação entre comprar folha inteira de 1,5 x 1,5 m e receber juntas já cortadas por gabarito ou desenho.
• Checklist de cotação com diâmetro externo, diâmetro interno, número e diâmetro dos furos, espessura, fluido, temperatura e pressão de trabalho.
• Faixas de espessura comercial de 0,4 mm a 3,0 mm e as consequências práticas de subir ou descer uma faixa.
• Correlação entre classificação ASTM F104 informada na ficha técnica e o que o comprador realmente recebe.
• Identificação do ligante elastomérico (NBR, SBR ou neoprene) como critério de compatibilidade química, acima da cor da folha.
• Encaminhamento para PTFE expandido, grafite flexível ou espirometálica quando o serviço ultrapassa o limite do papelão hidráulico.
