Tipos de junta de expansão e faixa de serviço de cada família

As quatro famílias comerciais atendem faixas de pressão, temperatura e fluido bem diferentes, e o erro mais comum é tratar uma como substituta direta da outra. A junta de borracha domina utilidades e saneamento por absorver vibração e desalinhamento a custo baixo; a metálica de fole ondulado é a única opção estrutural acima de faixas de temperatura em que o elastômero perde propriedade; a de PTFE resolve corrosão química; e a de tecido atende dutos de grande seção sob pressão quase nula, onde nenhuma das outras faz sentido econômico. A tabela abaixo organiza a comparação para uso direto na cotação.

Como escolher pelo movimento: axial, lateral, angular e arranjos articulados

O ponto de partida não é o diâmetro, é o movimento resultante que a linha impõe ao ponto onde a junta será instalada. Uma junta simples absorve bem movimento axial, mas tem capacidade lateral limitada e capacidade angular pequena; forçar deslocamento lateral em junta especificada só para axial reduz a vida do fole em ordens de grandeza. Quando a linha se movimenta em dois planos, o caminho correto é o arranjo articulado — junta hinged para movimento em um plano, gimbal para dois planos e conjunto universal com duas juntas e barras de ligação para grandes deslocamentos laterais. Cada arranjo transfere o empuxo de pressão para as barras, o que alivia a estrutura, mas exige espaço de instalação e trecho reto mínimo entre as juntas.

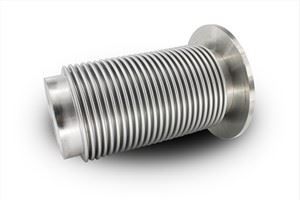

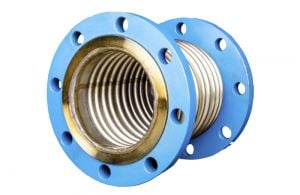

• Movimento predominantemente axial em trecho reto ancorado: junta simples com guias de tubulação corretamente posicionadas.

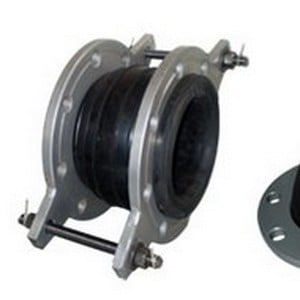

• Movimento axial com risco de arrancamento de bocal: junta com tirantes de contenção limitando o curso.

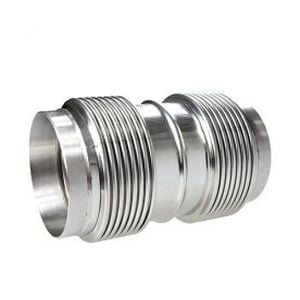

• Deslocamento lateral entre dois trechos: par de juntas em arranjo universal, com barras de ligação dimensionadas para o empuxo.
• Rotação em um plano, típica de expansão em cotovelo: junta hinged, que só aceita movimento angular e bloqueia o axial.
• Rotação em dois planos, comum em interligação de caldeira: junta gimbal, com anel cardan.

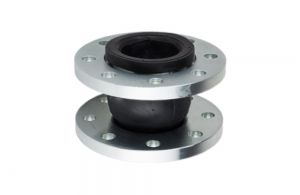

• Vibração de bomba ou compressor sem dilatação relevante: junta de borracha tipo esfera, escolhida pela atenuação e não pelo curso.

Material do elemento flexível conforme o fluido e a temperatura

A escolha do material define compatibilidade química, temperatura admissível e preço, nessa ordem de importância. Em elastômeros, o EPDM é o padrão para água, vapor de baixa pressão e soluções alcalinas, mas não tolera óleo e derivados de petróleo; o NBR é o oposto, resistente a óleo e combustível e fraco em ozônio e intempérie; o neoprene é o meio-termo de uso geral com boa resistência ao tempo; o butílico se destaca em impermeabilidade a gases e o fluorelastômero cobre serviços químicos severos com custo bem superior. Em foles metálicos, o inox 304 atende a maioria dos serviços de vapor e ar; o 316L é indicado onde há cloretos, típico de água do mar, efluente salino e áreas litorâneas; o 321 é preferido em temperatura elevada por estabilização contra corrosão intergranular. Trocar 304 por 316L não corrige um problema de temperatura, e trocar 304 por 321 não resolve corrosão por cloreto: são falhas de mecanismo diferente.

• Água tratada, efluente e vapor de baixa pressão: EPDM em junta de borracha ou inox 304 em fole metálico.
• Óleo, combustível e emulsão oleosa: NBR na borracha; evite EPDM, que incha em contato com hidrocarboneto.
• Ambiente com cloreto, salmoura ou água do mar: inox 316L, aceitando o acréscimo de custo em relação ao 304.
• Alta temperatura contínua em linha de vapor superaquecido ou gás de processo: inox 321 ou ligas específicas de projeto.
• Ácidos, soda cáustica e solventes: elemento em PTFE, com anéis de reforço e flange de apoio metálico.
• Gases quentes em duto de exaustão: tecido técnico multicamada com manta isolante interna.

Instalação, ancoragem e guias: onde a junta realmente falha

A maior parte das falhas prematuras não vem do fabricante do fole, mas do entorno da instalação. Junta sem tirante instalada em linha sem âncora principal transforma o empuxo de pressão em carga direta sobre o bocal do equipamento; junta metálica instalada sem guias de tubulação nas distâncias previstas pelo projeto sofre flambagem por instabilidade de coluna; junta usada para corrigir desalinhamento grosseiro de montagem consome todo o curso disponível antes mesmo de a linha entrar em operação e não sobra capacidade para a dilatação térmica. Outro erro recorrente é remover ou reaproveitar as barras de transporte, que existem apenas para manter o comprimento de fabricação durante a montagem e devem ser retiradas antes da partida quando o projeto assim indicar, e nunca reinstaladas depois.

• Desalinhamento de montagem absorvido pela junta: reduz o curso útil e antecipa a fadiga do fole.
• Ausência de âncora principal em junta sem tirante: risco de arrancamento de bocal e ruptura de suporte.
• Guias mal posicionadas em junta metálica: flambagem do fole sob pressão, com deformação permanente.
• Luva interna ausente ou instalada contra o fluxo: erosão e acúmulo de sólidos entre as ondas do fole.
• Respingo de solda e escória sobre o fole: ponto de corrosão que fura a parede fina em serviço.
• Torque desigual nos parafusos de flange em junta de borracha: extrusão do elastômero e vazamento pela face.
• Junta de borracha exposta a raio ultravioleta e ozônio sem proteção: trincas superficiais e perda de reforço.

Vida útil, ciclos de fadiga e plano de reposição

Fole metálico não tem validade em anos, tem vida em ciclos: cada partida, parada ou variação térmica relevante consome parte da vida à fadiga calculada no projeto conforme a metodologia da EJMA. Por isso uma linha que opera em regime contínuo pode manter a mesma junta por muito tempo, enquanto uma linha com dezenas de partidas por mês consome a vida projetada muito mais rápido, mesmo com pressão e temperatura idênticas. Em juntas de borracha o mecanismo é outro: envelhecimento do elastômero, ataque de ozônio e ultravioleta, fadiga do reforço têxtil e ataque químico do fluido. Na prática de manutenção, vale montar plano de reposição por criticidade — item sobressalente em estoque para linhas cuja parada interrompe produção, e compra por lote anual para os diâmetros repetitivos de utilidades, o que reduz o custo unitário frente à compra emergencial.

• Registre número de partidas e paradas por mês: é esse dado, e não o calendário, que estima o consumo de vida do fole metálico.
• Inspecione visualmente juntas de borracha em busca de trincas, bolhas, exposição de lona e deformação permanente.
• Verifique se a distância entre flanges está dentro do comprimento nominal — junta esticada ou comprimida em repouso já opera fora de faixa.
• Mantenha sobressalente dos diâmetros críticos: prazo de fabricação de junta metálica sob medida é incompatível com parada não programada.
• Considere troca preventiva de juntas de borracha em paradas gerais, aproveitando a linha já despressurizada.

Normas técnicas e documentação exigida na compra

A base normativa muda conforme o serviço. Em tubulação de processo químico e petroquímico, a análise de flexibilidade que justifica a junta segue a ASME B31.3; em vapor e tubulação de potência, a ASME B31.1. O projeto do fole metálico em si segue os Standards da EJMA, e quando o elemento faz parte de equipamento sob pressão, o Apêndice 26 da ASME Seção VIII Divisão 1. A furação e a classe de pressão dos flanges seguem a ASME B16.5 ou, em furação métrica, o padrão PN correspondente. No lado regulatório brasileiro, tubulações de vapor e de fluidos perigosos interligadas a caldeiras e vasos entram no escopo da NR-13, com prontuário, inspeção e responsabilidade de Profissional Habilitado. Em linhas termoplásticas, o cálculo de dilatação que motiva o uso de compensadores é tratado em normas de tubulação plástica como a ABNT NBR 15920.

• Data sheet do fabricante com movimentos admissíveis axial, lateral e angular declarados separadamente.
• Certificado de material do fole e dos flanges, preferencialmente no formato EN 10204 3.1 para serviços críticos.
• Relatório de teste hidrostático na pressão de projeto e, quando exigido, ensaio por líquido penetrante nas soldas.
• Memória de cálculo do fole conforme EJMA para juntas metálicas de aplicação crítica.
• Identificação permanente na peça com pressão de projeto, temperatura, material e sentido de fluxo quando houver luva interna.
• Instrução de montagem com posição de âncoras e guias e orientação sobre remoção das barras de transporte.

O que define o preço da junta de expansão

Não existe preço de tabela útil para esse item porque a mesma descrição comercial cobre peças com custos muito distintos. O que move o valor final é a combinação de material do elemento flexível, diâmetro, classe de pressão, número de camadas do fole, acessórios e exigência documental. Uma junta de borracha DN 100 em EPDM classe 150# é um item de linha; a mesma medida em fole metálico multicamadas 316L, com tirantes, luva interna e certificado 3.1, pode custar várias vezes mais e ter prazo de fabricação sob medida. Um erro caro de compra é comparar propostas apenas pelo diâmetro e pela palavra flangeada, sem alinhar movimento admissível, camadas do fole e documentação — o desconto aparente costuma vir da retirada justamente do que garante a vida útil.

• Material: elastômero comum custa menos que fluorelastômero; inox 304 custa menos que 316L e 321, com a diferença crescendo nos diâmetros maiores.
• Diâmetro e classe de pressão: subir de 150# para 300# muda flange, espessura e massa da peça.
• Número de camadas do fole metálico: mais camadas aumentam vida à fadiga e preço.
• Acessórios: tirantes, limitadores de curso, luva interna, cobertura externa e isolamento entram como itens somados.
• Documentação: certificado 3.1, ensaio não destrutivo e memória de cálculo EJMA elevam o custo e o prazo.
• Sob medida versus padrão: junta de tecido e metálica de grande diâmetro são fabricadas por projeto, com prazo maior.
• Volume: compra por lote anual de itens de reposição reduz o unitário frente à compra emergencial.

Checklist de cotação e como avaliar fornecedores e fabricantes

Cotação de junta de expansão só é comparável quando todos os fornecedores recebem o mesmo conjunto de dados. Reunir essas informações antes de abrir o pedido reduz o retrabalho e evita receber propostas com escopos diferentes. Do lado do fornecedor, o critério de avaliação vai além do preço: interessa saber se ele fabrica ou apenas revende, se dimensiona o fole com memória de cálculo, se emite certificado de material e relatório de teste, e qual é o prazo real de fabricação para itens sob medida — informação decisiva quando a troca está atrelada a uma parada programada. Vale ainda checar a capacidade de atender família completa, porque muitas plantas compram junta de borracha para utilidades, metálica para vapor e um flexível de fole para pequenos diâmetros no mesmo pacote.

• Diâmetro nominal e classe de pressão ou padrão de furação do flange, incluindo a norma de referência.
• Pressão de projeto, pressão de operação, temperatura máxima e fluido, com concentração quando for produto químico.
• Movimentos requeridos em milímetros: axial de compressão, axial de extensão, lateral e angular.
• Comprimento face a face disponível e espaço para instalação e manutenção.
• Se a linha possui âncora principal e guias, para definir a necessidade de tirantes de contenção.
• Quantidade, se é primeira instalação ou reposição, e se há amostra ou desenho da peça atual.
• Documentação exigida: certificado de material, teste hidrostático, memória de cálculo e prazo de garantia.
• Local de entrega e data limite atrelada à parada programada.

O que só a Soluções Industriais entrega neste nicho

• Concentração de pedidos em DN 50 a DN 300 flangeado ANSI 150#, faixa que cobre a maioria das saídas de bomba em saneamento e utilidades.
• Compradores que informam movimento axial, lateral e angular separados recebem cotação técnica; quem envia só o diâmetro recebe preço de catálogo e costuma trocar a peça em menos de um ano.
• Pedidos de junta metálica sem indicar a posição das âncoras e guias da linha são a principal fonte de retrabalho de especificação registrada nas cotações.
• Demanda sazonal por junta de tecido concentrada em paradas programadas de caldeira e forno, com prazo de fabricação sob medida bem maior que o de borracha padrão.
• Diferença relevante de preço entre fole em inox 304 e 321 ou 316L aparece principalmente acima de DN 200, onde a massa de material pesa mais que a mão de obra.
• Certificado de material EN 10204 3.1 e relatório de teste hidrostático são exigidos por compradores de óleo e gás e de energia, e nem todo fabricante nacional emite por padrão.
• Muitos pedidos rotulados como junta de expansão são na prática compensadores de montagem ou juntas de desmontagem, dois produtos com função distinta que o fornecedor precisa separar antes de orçar.
• Reposição de junta de borracha em ETA e ETE é comprada por lote anual, o que reduz o custo unitário frente à compra emergencial peça a peça.
