Tanque cilíndrico vertical, horizontal e sobre pernas: o que muda na prática

A orientação do cilindro não é estética: define fundação, área ocupada, drenagem e limpeza. O vertical de fundo plano é a escolha padrão para grandes volumes estacionários porque aproveita a altura do terreno e concentra a carga em uma base de concreto; o horizontal sobre berços ou selas facilita descarga total, transporte rodoviário e instalação em pé-direito baixo, sendo comum em combustíveis e em soluções móveis como o reboque tanque de combustível usado em frotas e canteiros. O cilíndrico sobre pernas, com tampo e fundo cônicos, é preferido em processo alimentício e químico porque escoa por gravidade sem fundo morto e permite lavagem completa. Já o fundo cônico acentuado aparece em variantes como o tanque cônico em polietileno para decantação e produtos que sedimentam.

• Vertical fundo plano: maior volume por metro quadrado de piso, exige fundação dimensionada e leitura de recalque.

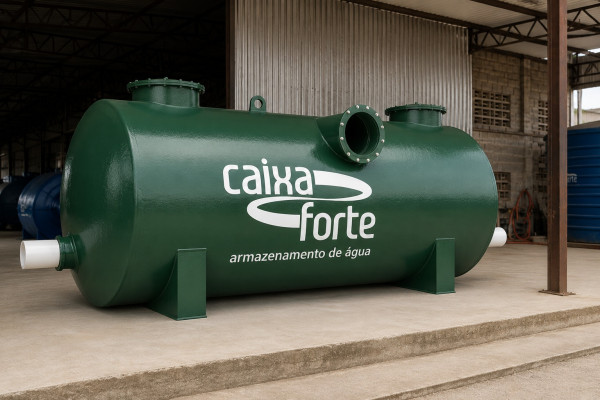

• Horizontal sobre berços: descarga quase total, menor esbeltez, ideal onde há limite de altura.
• Sobre pernas com fundo cônico: escoamento por gravidade e higienização facilitada em processo.
• Fundo cônico acentuado: separação de sólidos, decantação e produtos com sedimentação rápida.

Material do costado por tipo de serviço: inox, aço carbono, PRFV ou polietileno

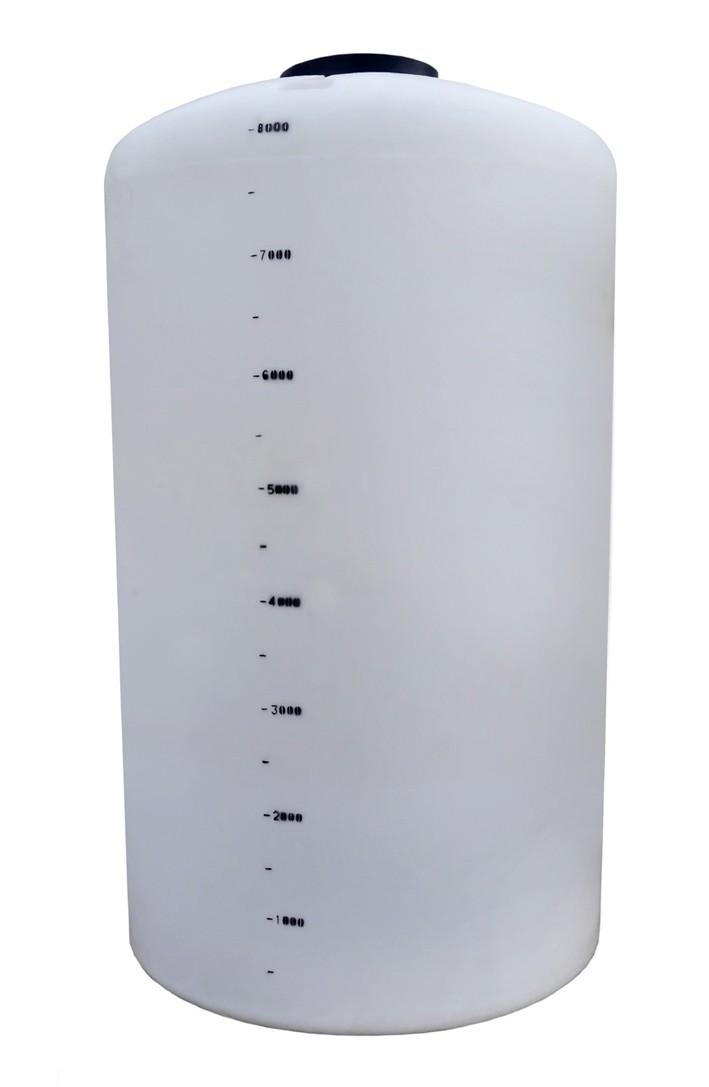

A escolha de material responde ao fluido, à temperatura e ao tempo de campanha, não ao gosto do comprador. Aço carbono ASTM A36 ou A283 com revestimento interno epóxi é a opção de menor custo por litro em grandes volumes de água, óleo e combustíveis, mas depende da integridade da pintura — quando o revestimento falha, a corrosão avança rápido. O inox AISI 304 resolve a maioria dos serviços alimentícios e de água tratada; o 316L, com molibdênio, é o que aguenta cloretos, soro, produtos de limpeza clorados e ambiente marinho, normalmente custando de 30% a 60% mais que o 304 na mesma espessura. O PRFV laminado, conforme ABNT NBR 13895 e ASTM D3299, domina ácidos e efluentes agressivos onde o metal não sobrevive, e o polietileno rotomoldado só compete abaixo de alguns milhares de litros e em temperatura ambiente.

Como dimensionar volume, relação L/D e capacidade útil sem errar o orçamento

O erro de especificação mais caro em tanque cilíndrico é confundir capacidade nominal com capacidade útil. O volume geométrico do cilindro nunca é totalmente aproveitado: descontam-se o nível máximo de segurança abaixo do tampo, a altura mínima acima da tomada de sucção e o fundo morto do fundo plano. Como regra de bolso de projeto, trabalhe com 85% a 90% do volume nominal como útil em tanque vertical de fundo plano e reserve folga adicional quando houver agitação ou espuma. A relação entre altura e diâmetro (L/D) governa o custo: aumentar a altura eleva a pressão hidrostática no anel inferior do costado, exigindo chapa mais grossa na base, enquanto aumentar o diâmetro barateia a chapa mas encarece a fundação e ocupa mais piso. Em plantas com restrição de área, o tanque esbelto compensa; em terreno com solo fraco, o tanque baixo e largo costuma sair mais barato somando obra civil.

• Estime o volume útil em 85% a 90% do nominal em tanque vertical; menos ainda com agitador ou produto que espuma.
• Some sempre a folga de nível alto para atuação de sensores e o indicador de nível antes de fechar a capacidade.
• Verifique gabarito de transporte: acima de cerca de 3 metros de diâmetro, o frete passa a exigir escolta ou montagem no local.
• Confirme se a fundação suportará o tanque cheio somado ao peso próprio antes de aumentar a altura.

Conformidade: NBR 7821, ASME, NR-13 e a bacia de contenção

Tanque atmosférico e vaso de pressão são categorias legais diferentes e essa fronteira decide o custo. Enquanto o equipamento opera essencialmente na pressão atmosférica, o projeto segue ABNT NBR 7821 ou API 650; a partir do momento em que há pressão interna relevante, entra ASME Seção VIII Divisão 1, com exigências de espessura, tampo conformado, válvula de segurança e documentação bem mais pesadas. Os tanques metálicos de armazenamento e os vasos de pressão estão sob a NR-13, que obriga prontuário do equipamento, registro de segurança, plano de inspeção e acompanhamento por profissional legalmente habilitado. Quando o produto armazenado é combustível ou perigoso, a Resolução Conama 273 e o licenciamento ambiental do estado impõem bacia de contenção, piso impermeável e monitoramento de vazamento — item que muda o cronograma da obra civil e frequentemente é esquecido no orçamento inicial.

• Projeto e memorial assinados por engenheiro com ART registrada no CREA.
• Teste hidrostático documentado antes da liberação para operação.
• Prontuário e registro de segurança conforme NR-13, mantidos na planta.
• Bacia de contenção dimensionada quando exigida pelo órgão ambiental.

Modos de falha e erros de especificação que aparecem depois da compra

Um tanque cilíndrico bem fabricado falha por motivos previsíveis. O mais dramático é a implosão do costado por vácuo: quando a bomba descarrega mais rápido do que o respiro consegue admitir ar, a pressão interna cai e o cilindro amassa para dentro — dimensionar respiro e válvula de pressão e vácuo para a maior vazão de descarga evita a perda total do equipamento. Em verticais de grande diâmetro, o recalque diferencial da fundação distorce o fundo e trinca a solda periférica ao longo dos anos. Em unidades externas isoladas, a corrosão sob isolamento avança escondida sob a manta e só aparece quando já perfurou a chapa. Há ainda o erro de comprar inox 304 para serviço com cloreto, que gera corrosão por pite em meses, e o de instalar agitador em tanque cujo costado não foi reforçado para o torque, provocando vibração e fissura na base do bocal.

• Respiro subdimensionado para a vazão real de descarga: risco de colapso por vácuo.
• Fundação sem estudo de solo em tanque vertical grande: recalque e trinca na solda de fundo.
• Isolamento sem barreira de vapor: corrosão sob isolamento em aço carbono e inox.
• Inox 304 em meio com cloreto: pite precoce onde 316L era obrigatório.
• Bocal de agitador sem reforço de costado: fadiga e vazamento na conexão.

O que move o preço de um tanque cilíndrico na cotação

Não existe preço de tabela para tanque cilíndrico porque quase tudo é fabricado sob medida em caldeiraria. O que realmente move o valor é, em ordem de peso: o material e a espessura de chapa (o inox multiplica o custo por quilo em relação ao aço carbono), o volume e a espessura exigida pela coluna hidrostática, a existência de pressão interna — que empurra o projeto para vaso de pressão e adiciona tampo conformado e cálculo —, o acabamento interno sanitário com polimento e controle de rugosidade, e o pacote de acessórios: camisa de aquecimento, serpentina, agitador, isolamento e instrumentação. O tipo de solda e o nível de ensaio não destrutivo exigido também pesam, assim como logística: tanques acima do gabarito rodoviário precisam ser montados no local, com equipe de solda pesada e andaime, custo que costuma aparecer só na proposta final.

Como cotar com caldeirarias e o que exigir na entrega

Cotação de tanque cilíndrico só evolui rápido quando o comprador entrega a especificação mínima na primeira mensagem; sem ela, a caldeiraria devolve perguntas e o processo trava por semanas. Reúna os dados abaixo antes de abrir a cotação e peça que a proposta discrimine material, espessura por anel, acessórios e escopo de montagem separadamente — proposta de valor único impede comparar fornecedores. Na entrega, exija o pacote documental: memorial de cálculo com ART, relatório de teste hidrostático, laudo de ensaio não destrutivo das soldas e certificado de material das chapas. Se o tanque servir de base para balanço de massa ou medição fiscal, peça também a tabela de arqueação com calibração volumétrica rastreável ao Inmetro. Fornecedores que também executam serviços correlatos, como restauração de caixa d' água e recuperação de reservatórios, costumam resolver manutenção e retrofit do mesmo parque.

• Volume útil necessário e volume nominal aceitável.
• Fluido armazenado, concentração, temperatura e pressão de operação.
• Orientação desejada (vertical, horizontal ou sobre pernas) e limite de altura e área do local.
• Material e acabamento interno exigidos pela aplicação ou pela norma sanitária.
• Bocais, conexões, boca de visita, instrumentação e necessidade de agitador ou aquecimento.
• Norma de referência exigida pela auditoria e se há necessidade de prontuário NR-13.
• Local de instalação, acesso para transporte e se a montagem será em campo.

O que só a Soluções Industriais entrega neste nicho

• Diferença prática entre capacidade nominal e capacidade útil que reprova orçamentos mal especificados.
• Fronteira entre tanque atmosférico sob NBR 7821 e vaso de pressão sob ASME Seção VIII Div. 1.
• Impacto da relação altura/diâmetro no custo de chapa, na fundação e na área ocupada.
• Custo relativo entre aço carbono revestido, inox 304, inox 316L e PRFV para o mesmo volume.
• Colapso de costado por vácuo em descarga rápida com respiro subdimensionado.
• Pacote de laudos exigível na entrega: teste hidrostático, ensaio não destrutivo de solda e ART.
• Necessidade de bacia de contenção e sua influência no cronograma de obra civil.
• Checklist de dados mínimos que a caldeiraria pede para fechar preço em até 48 horas.
