O que é disjuntor motor e como difere do disjuntor comum

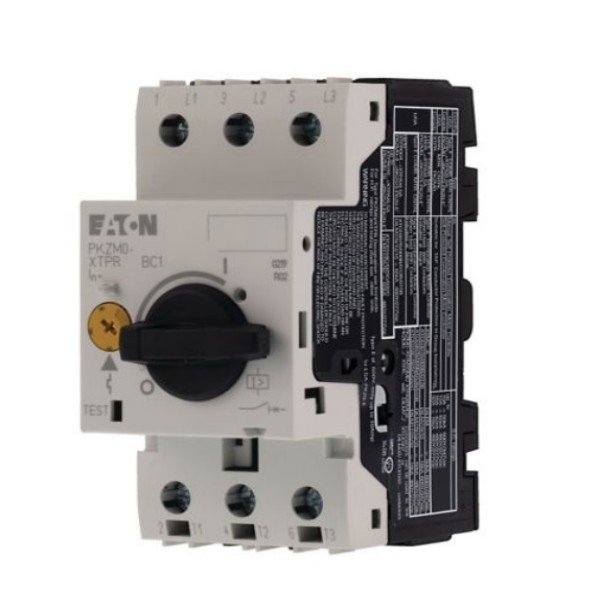

O disjuntor-motor é um dispositivo de partida de motor conforme a ABNT NBR IEC 60947-4-1, com três funções integradas: seccionamento manual, proteção térmica ajustável contra sobrecarga e proteção magnética instantânea contra curto-circuito. O que o separa de um termomagnético residencial ou industrial é o ajuste: enquanto um disjuntor comum tem corrente nominal fixa e curva pensada para o condutor, o guarda-motor permite regular a corrente de disparo térmico dentro de uma faixa, acompanhando exatamente a corrente de placa do motor. O disparador magnético também é calibrado bem mais alto, tipicamente em torno de treze vezes a corrente nominal, para não atuar durante a corrente de partida do motor de indução gaiola.

• Seccionamento manual com bloqueio possível para manutenção, atendendo a lógica de NR-12
• Relé térmico com faixa de ajuste regulável, compensado por temperatura em muitos modelos
• Disparador magnético instantâneo para falta franca, com valor fixo de fábrica
• Sensibilidade a falta de fase em modelos com mecanismo diferencial de bimetais

Faixa de ajuste: a regra que evita motor queimado e disparo intempestivo

A faixa de ajuste é o parâmetro que decide se o guarda-motor realmente protege. A prática de projeto é escolher um modelo em que a corrente nominal do motor caia aproximadamente no terço central da faixa, e não no limite superior nem no inferior. Motivo prático: se a corrente de placa fica no topo da faixa, sobra pouca margem de proteção e uma sobrecarga moderada e prolongada pode não ser vista pelo bimetal; se fica no piso, qualquer variação de tensão ou de carga provoca disparo intempestivo e parada de produção. A faixa se aplica sobre a corrente real de operação, sempre lida na placa do motor para a tensão de ligação usada, nunca estimada a partir da potência isolada. A tabela abaixo relaciona correntes nominais aproximadas de motores trifásicos de quatro polos e as faixas comerciais mais comuns; ela serve para pré-selecionar o item na cotação, não para substituir o cálculo do projetista.

Classe de disparo 10, 20 ou 30: escolha pelo tempo de partida da carga

A classe de disparo, definida na ABNT NBR IEC 60947-4-1, indica o tempo máximo que o relé térmico tolera com a corrente em torno de sete vezes e meia a nominal antes de atuar. Classe 10 é o padrão de mercado e serve para cargas que partem rápido, como bombas centrífugas e a maioria das máquinas com baixa inércia. Classe 20 e classe 30 existem para partidas pesadas, em que a carga tem inércia alta e o motor demora a chegar à rotação: ventiladores de grande diâmetro, centrífugas, moinhos e britadores. O erro de escolher classe 10 para carga de alta inércia se manifesta como disparo repetido em toda partida, e o erro inverso — classe 30 em carga leve — deixa o motor exposto a rotor bloqueado por tempo maior do que o enrolamento suporta. Quando a partida é longa demais para qualquer classe, a solução não é subir a classe indefinidamente, e sim rever a partida com soft-starter ou inversor.

• Classe 10: partida até cerca de dez segundos, uso geral em bombas e máquinas leves
• Classe 20: partida intermediária, cargas com volante ou correia pesada
• Classe 30: alta inércia, aceleração longa, exige verificar a curva térmica do motor
• Regra de segurança: a curva de disparo escolhida precisa ficar abaixo da curva de rotor bloqueado do motor

Capacidade de interrupção e coordenação tipo 1 ou tipo 2

Dois números decidem o comportamento do conjunto em curto-circuito. O primeiro é a capacidade de interrupção, expressa em kA segundo a ABNT NBR IEC 60947-2 e a própria ABNT NBR IEC 60947-4-1: Icu é a capacidade última, após a qual o dispositivo pode não voltar a operar em regime, e Ics é a capacidade de serviço, com a qual ele mantém desempenho após a falta. Painéis instalados perto do transformador ou de barramentos robustos exigem valores maiores; quando essa verificação é ignorada, o guarda-motor simplesmente não é adequado ao ponto de instalação. O segundo é o tipo de coordenação entre disjuntor-motor e contator: na coordenação tipo 1 admite-se dano ao contator após um curto, exigindo substituição, enquanto na coordenação tipo 2 o conjunto deve continuar apto ao serviço, com no máximo soldagem leve dos contatos, facilmente corrigida. Coordenação tipo 2 se obtém apenas com as combinações publicadas em tabela pelo fabricante, com modelos específicos de guarda-motor e contator, e é o que se exige em processo contínuo onde parada de linha custa caro. Quem monta o quadro deve conferir também a compatibilidade com o disjuntor de caixa moldada do ramal a montante, para que a seletividade não seja perdida.

Tipos, versões e acessórios do disjuntor motor

Além do modelo padrão termomagnético para trilho DIN, o mercado trabalha com variações que mudam bastante a cotação. Existe a versão magnética pura, sem relé térmico, usada quando a proteção de sobrecarga já está no inversor de frequência ou em um relé eletrônico separado. Existe a versão em invólucro plástico com grau de proteção IP, para instalação junto à máquina em ambiente úmido ou de lavagem, com botão ou manopla rotativa frontal. E existem os acessórios acoplados lateral ou frontalmente, que precisam ser da mesma família mecânica do corpo do dispositivo.

• Bloco de contatos auxiliares NA/NF para sinalização em CLP, conforme a IEC 60947-5-1
• Contato de sinalização de falta, que diferencia desarme por falha de desligamento manual
• Bobina de mínima tensão, para desligar o motor na queda de tensão e evitar repartida automática
• Disparador de emergência tipo shunt, comandado por botoeira remota
• Bloco de terminais e conexões de alimentação por barramento, comum na montagem em régua de vários motores
• Invólucro IP65 com manopla frontal para acionamento local ao lado do equipamento

Montagem no painel: guarda-motor, contator e o restante do circuito

No arranjo clássico de partida direta, o disjuntor-motor fica na entrada do circuito terminal do motor e o contator faz a manobra operacional comandada pela lógica de automação. É importante separar as funções: o guarda-motor é dispositivo de proteção e seccionamento, não foi projetado para milhares de manobras diárias, e usá-lo como chave liga-desliga rotineira reduz sua vida mecânica muito antes do previsto. Quem faz a manobra repetida é o contator industrial, dimensionado em categoria AC-3 para motores de rotor gaiola. Em instalações com vários motores, os conjuntos são organizados em colunas dentro de um painel elétrico CCM, com barramento de distribuição, identificação de circuitos e espaço de manutenção previsto. A instalação segue a ABNT NBR 5410 quanto a condutores, aterramento e proteção contra choques, e a intervenção segue a NR-10.

Erros de especificação que aparecem em campo

A maior parte dos problemas com guarda-motor não é defeito de fabricação, e sim especificação apressada. O primeiro erro é dimensionar pela potência em cv sem conferir a tensão de ligação, o que gera diferença de quase o dobro na corrente entre 220 V e 380 V no mesmo motor. O segundo é ajustar o dial no valor máximo depois de um desarme, prática que transforma a proteção em decoração e deixa o enrolamento sem cobertura contra sobrecarga. O terceiro é ignorar a corrente de curto-circuito presumida no ponto e comprar um modelo de kA baixo por ser mais barato. O quarto é usar disjuntor termomagnético comum no lugar do guarda-motor, o que costuma resultar em desarme na partida ou, pior, em ausência de proteção térmica real do motor. O quinto é comprar acessórios de família diferente do corpo, que não encaixam mecanicamente e chegam à obra inutilizados.

• Faixa de ajuste com a corrente de placa no extremo superior, deixando margem insuficiente
• Classe 10 aplicada a carga de alta inércia, causando disparo em toda partida
• Ausência de verificação de coordenação, obrigando a trocar contator após qualquer curto
• Falta de proteção contra repartida automática em máquinas com risco de acidente na religação
• Uso do dispositivo como chave de operação diária, esgotando a vida mecânica

O que define o preço e o que informar na cotação

Não existe preço único de disjuntor motor porque a variação de escopo é grande. O que move o valor é a faixa de corrente, já que faixas altas exigem corpo maior e mais material condutor; a capacidade de interrupção em kA, com modelos reforçados custando sensivelmente mais que os de kA padrão; a presença de acessórios como contato auxiliar, bobina de mínima tensão e disparador de emergência, que podem representar parcela relevante do total; o invólucro, quando se pede versão IP com manopla frontal em vez do corpo nu para trilho; e o volume, porque montadores de painel compram por lote e negociam por família enquanto usuário final compra unidade avulsa. Prazo também pesa: faixas correntes ficam em estoque de distribuidor, faixas incomuns e acessórios específicos costumam ter prazo de fábrica. Para receber orçamento comparável de vários fornecedores, reúna antes os dados abaixo — é a mesma checagem feita por quem contrata montagem de quadro elétrico e precisa fechar a lista de material.

• Potência do motor em cv ou kW e corrente nominal lida na placa
• Tensão de operação e número de fases do circuito
• Faixa de ajuste desejada ou modelo atual em caso de reposição
• Classe de disparo necessária conforme o tempo de partida da carga
• Capacidade de interrupção mínima em kA, conforme o estudo de curto-circuito
• Acessórios exigidos: contato auxiliar, bobina de mínima tensão, disparador de emergência
• Tipo de montagem: trilho DIN em painel ou invólucro IP para uso local
• Quantidade por item e prazo de entrega necessário
• Exigência de certificação, laudo ou documentação técnica do fabricante
