O que é e como funciona um cilindro pneumático

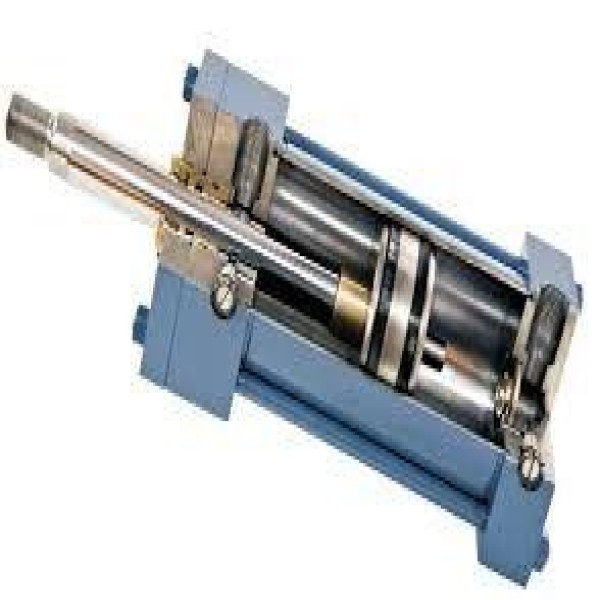

O princípio é direto: ar comprimido admitido em uma das câmaras empurra o êmbolo, que arrasta a haste e produz trabalho linear. Num cilindro de simples ação, o ar atua em apenas um sentido e uma mola interna faz o retorno, o que limita o curso útil e consome parte da força para vencer a própria mola. Num cilindro de dupla ação, ambas as câmaras recebem ar alternadamente por meio de uma válvula direcional, entregando força controlada no avanço e no retorno. A força de retorno é sempre menor que a de avanço, porque a área da haste é descontada da área do êmbolo — detalhe que costuma ser esquecido quando o esforço real da aplicação acontece no recuo.

• Simples ação: curso curto, retorno por mola, usado em fixação, expulsão e travamento simples.
• Dupla ação: força controlada nos dois sentidos, padrão em automação de linha.
• Área de avanço maior que área de retorno: relação típica de 10% a 25% de perda no recuo, conforme o diâmetro da haste.
• Velocidade se ajusta estrangulando a exaustão com válvula reguladora de fluxo unidirecional, não reduzindo a pressão de alimentação.

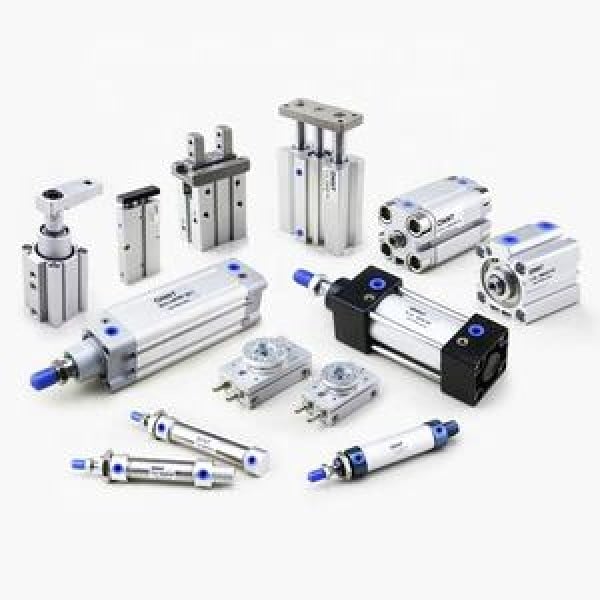

Tipos construtivos e as normas que garantem intercambiabilidade

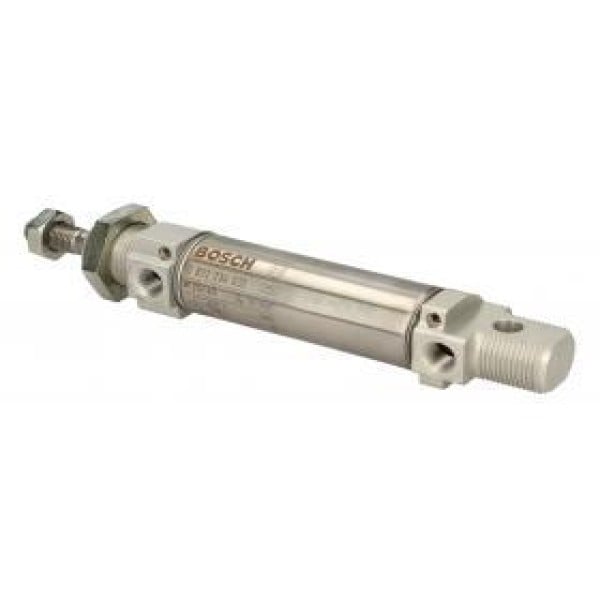

Escolher a família construtiva antes do diâmetro evita retrabalho. O cilindro de perfil conforme ISO 15552 é a espinha dorsal da automação: dimensões de fixação, comprimento e rosca da haste padronizados permitem substituir o cilindro de um fabricante pelo de outro sem alterar a máquina, desde que ambos declarem a norma. O mini cilindro redondo ISO 6432 domina onde a força é baixa e o espaço é apertado, como máquinas de embalagem e dispositivos de teste. O compacto ISO 21287 entrega curso curto com comprimento total muito reduzido, ideal para fixação em gabaritos. Já o cilindro sem haste, magnético ou de fita, resolve cursos longos ocupando praticamente o comprimento do próprio deslocamento, em vez do dobro exigido por um cilindro convencional.

Como dimensionar diâmetro, curso e pressão sem errar

O ponto de partida é a força necessária, calculada pela área do êmbolo multiplicada pela pressão efetiva na rede. Só que a pressão nominal de catálogo raramente é a pressão que chega ao atuador: perdas de carga em mangueiras longas, engates rápidos e válvulas subdimensionadas derrubam facilmente 1 bar em relação ao manômetro do compressor. Por isso a prática de quem especifica é aplicar um fator de carga: usar entre 50% e 70% da força teórica em movimentos dinâmicos, reservando margem para atrito, inércia e queda de pressão. Quando o movimento é apenas estático, como fixação de peça em gabarito, é aceitável trabalhar mais próximo de 80% da força teórica. Curso é a segunda decisão crítica: acima de 500 mm, verifique a flambagem da haste conforme a carga e a fixação adotada, porque haste subdimensionada em curso longo empena e destrói a bucha guia em poucas semanas.

• Force teórica aproximada a 6 bar: Ø32 mm ≈ 48 kgf, Ø40 mm ≈ 75 kgf, Ø50 mm ≈ 118 kgf, Ø63 mm ≈ 187 kgf, Ø80 mm ≈ 301 kgf.
• Aplique 50% a 70% desse valor como força útil em movimento dinâmico; 70% a 80% em fixação estática.
• Desconte a área da haste ao dimensionar pelo esforço de retorno.
• Cursos longos exigem verificação de flambagem e, muitas vezes, cilindro guiado ou apoio adicional na extremidade.
• Ciclos rápidos e cargas com inércia pedem amortecimento pneumático regulável, não apenas o anel elástico.

Vedação, temperatura e ambiente: o que define a durabilidade

O corpo do cilindro dificilmente falha; a vedação, sim. Anéis em NBR (Buna-N), padrão de linha, operam confortavelmente entre cerca de -20 °C e 80 °C e cobrem a maioria das aplicações industriais. Acima disso, junto a fornos, injetoras e estufas, a especificação migra para vedações em FKM (Viton), que suportam faixas próximas de 150 °C, com custo significativamente maior. Ambiente frio de câmara de congelados, em contrapartida, exige vedação de baixa temperatura e cuidado redobrado com umidade na linha, porque água condensada congela e trava o atuador. Em frigoríficos e plantas alimentícias, o corpo em inox AISI 304 ou 316 com raspador reforçado na haste é o que garante resistência à lavagem diária com solução cáustica e jato de alta pressão — o cilindro de alumínio anodizado padrão simplesmente não sobrevive a esse regime.

• NBR/Buna-N: -20 °C a 80 °C, ar comprimido convencional, aplicação padrão.
• FKM/Viton: até cerca de 150 °C, proximidade de fornos e óleos quentes, custo bem superior.
• Ambiente de lavagem: corpo inox, raspador reforçado e proteção da haste.
• Ambiente com pó abrasivo (cimento, madeira, fundição): fole de proteção da haste ou cilindro sem haste.
• Lubrificação permanente é o padrão atual; uma vez lubrificado externamente, o cilindro passa a exigir lubrificação contínua para sempre.

Modos de falha típicos e o que realmente encurta a vida útil

A causa número um de troca prematura não é o cilindro — é o ar. Ar comprimido fora de classe ISO 8573-1, carregando condensado, partícula de ferrugem da tubulação e óleo carbonizado do compressor, ataca vedações e risca o tubo internamente. Um conjunto de filtragem e secagem adequado ao ponto de uso custa uma fração do que se gasta repondo atuadores. O segundo modo de falha é o impacto de fim de curso sem amortecimento correto: ciclo rápido com massa considerável quebra tampa, afrouxa tirante e provoca vazamento pela junta. Em terceiro vem a carga lateral: acoplar a haste diretamente a uma guia desalinhada gera esforço radial que a bucha não foi projetada para absorver, e o resultado é haste marcada e vazamento pelo raspador em pouco tempo. Um vazamento contínuo pela haste é sinal de que o raspador já perdeu a função, e não apenas uma perda de ar tolerável.

• Ar sujo ou úmido fora da ISO 8573-1: causa dominante de troca prematura de vedações.
• Amortecimento mal regulado ou inexistente: quebra de tampa e afrouxamento de tirantes.
• Carga lateral por desalinhamento: haste marcada, bucha ovalizada e vazamento pelo raspador.
• Curso longo com haste subdimensionada: flambagem e empeno permanente.
• Instalação com a haste voltada para cima em ambiente com respingo: acúmulo de líquido na região do raspador.

Reposição, kit de reparo e compatibilidade entre marcas

Boa parte das paradas se resolve sem comprar cilindro novo. Se o tubo interno não estiver riscado e a haste não estiver empenada, o kit de reparo — anéis do êmbolo, vedação da haste, raspador e juntas das tampas — restaura o atuador por uma fração do preço de um equipamento completo. O critério prático de decisão é simples: haste marcada ou tubo riscado significa substituição; vazamento sem dano mecânico significa kit. É nesse momento que a padronização dimensional mostra valor: um cilindro adquirido conforme ISO 15552 pode ser substituído por outro fabricante que declare a mesma norma, mantendo furação de fixação, comprimento total e rosca da haste. Cilindros com construção proprietária, por outro lado, prendem a planta a um único fornecedor e a um prazo de reposição que pode virar problema em parada de linha. Vale lembrar que o atuador nunca opera sozinho: a compra costuma incluir a válvula direcional de comando, e boa parte das cotações traz também válvula proporcional quando a aplicação exige controle contínuo de força ou posição em vez de simples liga-desliga.

• Kit de reparo compensa quando não há dano no tubo ou na haste.
• Confira se o cilindro atual tem êmbolo magnético antes de trocar; sem ele, o sensor de posição não funciona.
• Anote diâmetro, curso, tipo de fixação, rosca da haste e norma antes de pedir o similar.
• Cilindros de construção proprietária limitam a substituição cruzada entre fabricantes.
• Marcas de referência em intercambiabilidade dimensional incluem Festo, SMC e Parker, entre outras.

O que define o preço na cotação de cilindros pneumáticos

Não existe preço único porque a mesma palavra cobre desde um mini cilindro de Ø10 mm até um perfil de Ø200 mm com curso de 2 metros. O que move o valor da proposta é previsível: diâmetro e curso pesam mais que qualquer outro item, seguidos pela família construtiva — um guiado ou sem haste custa múltiplos de um perfil equivalente. Material do corpo é o próximo degrau: inox eleva substancialmente o valor frente ao alumínio anodizado. Vedação em FKM, curso fora de tabela, fixações especiais e o pacote de sensores completam a conta. E há o custo que não aparece na proposta: o ar comprimido consumido ao longo dos anos costuma superar o preço de aquisição do atuador, o que torna o superdimensionamento de diâmetro uma decisão cara em regime contínuo. Cilindro grande demais consome ar proporcional à área do êmbolo em cada ciclo, todos os dias, sem entregar benefício.

• Diâmetro e curso: principais fatores; curso fora de tabela padrão eleva preço e prazo.
• Família construtiva: perfil padrão < compacto < guiado < sem haste, em ordem crescente de valor.
• Material: alumínio anodizado é o padrão; inox 304/316 custa consideravelmente mais.
• Acessórios: sensores magnéticos, válvulas reguladoras de fluxo, articulações e flanges são itens de linha frequentemente esquecidos no orçamento.
• Custo de propriedade: consumo de ar por ciclo, filtragem e reposição de kits de reparo ao longo da vida útil.

Checklist para cotar com fornecedores e requisitos de segurança

Uma cotação bem montada reduz drasticamente o vai e vem com fornecedores e evita receber um atuador que não encaixa na máquina. Reúna os dados de especificação antes de disparar o pedido e informe também o contexto de segurança: se o cilindro atua em zona de risco, o fornecedor precisa saber para propor o conjunto compatível com a apreciação de risco feita segundo a NR-12 e a ABNT NBR ISO 4414. Movimentos verticais merecem atenção especial, pela necessidade de válvula de retenção pilotada ou trava mecânica que impeça queda de carga na despressurização. Peça também a declaração da norma dimensional atendida e a ficha técnica com faixas de pressão, temperatura e velocidade admissíveis — documentação que separa fornecedor sério de revenda que só repassa catálogo.

• Diâmetro do êmbolo e curso em milímetros, ou a força necessária e o deslocamento pretendido.
• Configuração: simples ou dupla ação; haste simples ou passante; com ou sem antigiro.
• Tipo de fixação e norma dimensional desejada (ISO 15552, ISO 6432, ISO 21287).
• Pressão de trabalho disponível na rede, ciclos por minuto e massa movimentada.
• Ambiente: temperatura, presença de água, pó abrasivo, produtos químicos ou regime de lavagem.
• Necessidade de êmbolo magnético e quantidade de sensores de fim de curso.
• Quantidade e recorrência: lote único de projeto ou reposição periódica de manutenção.
• Documentação exigida: ficha técnica, declaração de norma e, quando aplicável, suporte à conformidade com NR-12.

O que só a Soluções Industriais entrega neste nicho

• Compradores que informam diâmetro, curso, tipo de fixação e pressão de rede fecham cotação em menos rodadas de e-mail que quem pede apenas cilindro pneumático.
• Pedidos de reposição concentram cilindros de perfil ISO 15552 nos diâmetros 32, 40, 50 e 63 mm, faixa que cobre a maior parte das máquinas de embalagem e de linhas de montagem instaladas no Brasil.
• Boa parte das trocas prematuras relatadas em manutenção tem origem em ar comprimido fora de classe ISO 8573-1, não em defeito do atuador.
• Demanda por corpo em inox e vedação específica cresce em frigoríficos e plantas alimentícias que lavam a linha com solução cáustica e jato de alta pressão.
• Cotações de máquinas novas quase sempre pedem o cilindro com êmbolo magnético, mesmo quando o sensor de fim de curso ainda não foi comprado.
• Curso sob medida é rotina em cilindros de perfil e mini, mas encarece e alonga prazo quando foge da tabela padrão do fabricante.
• Compradores de manutenção frequentemente descobrem que o kit de reparo resolve o problema por uma fração do valor do cilindro completo, desde que o tubo não esteja riscado.
• Intercambiabilidade dimensional entre marcas é o principal argumento para padronizar a planta em normas ISO em vez de perfis proprietários.
