Bipolar, monopolar ou tripolar: quando cada configuração é obrigatória

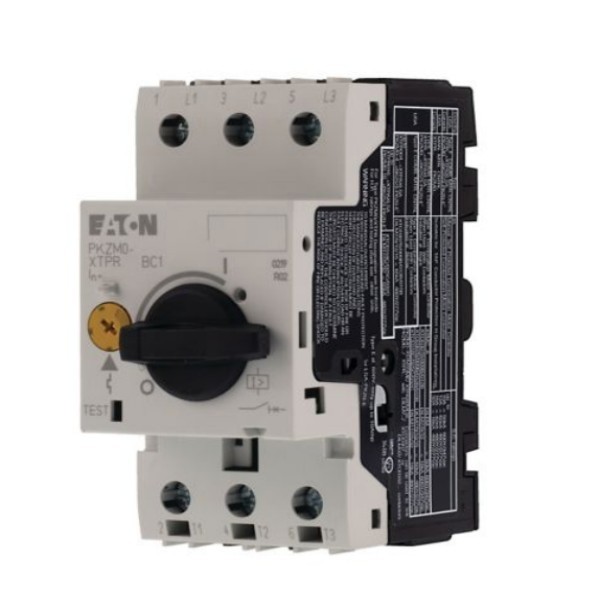

A escolha do número de polos não é preferência de projetista, é consequência do esquema de alimentação. Circuito alimentado por uma fase e neutro pede monopolar (ou bipolar com neutro seccionável, quando o esquema de aterramento exigir); circuito alimentado por duas fases exige que ambas sejam interrompidas juntas, e é aí que entra o bipolar. Em rede trifásica, motores e cargas equilibradas pedem tripolar. Na prática de projeto, o bipolar aparece em circuitos de chuveiro, ar-condicionado, forno elétrico e motores monofásicos de 220 V em rede 220/380 V, e também como proteção geral de um quadro de distribuição de menor porte. Dois monopolares justapostos não substituem um bipolar: sem o barramento interno de disparo comum, apenas o polo em falta abre e a carga permanece energizada por uma fase, situação perigosa para quem faz manutenção.

• Duas fases (220 V em rede 127/220 V ou 380 V): bipolar obrigatório.
• Fase e neutro: monopolar atende, salvo exigência de seccionamento do neutro no projeto.
• Três fases: tripolar, para garantir abertura simultânea.
• Retrofit: nunca resolver com dois monopolares e trava improvisada.

Curvas B, C e D: como escolher pelo perfil de partida da carga

A curva define a faixa de corrente em que o disparo magnético (instantâneo) atua, expressa em múltiplos da corrente nominal, conforme a ABNT NBR NM 60898. Errar a curva não é detalhe: curva B em carga com alta corrente de energização gera disparo a cada partida e o usuário acaba trocando por um disjuntor de corrente maior, o que desprotege o cabo. Curva D em circuito longo, com impedância alta e corrente de curto baixa, pode fazer o oposto — o disparo instantâneo nunca é alcançado e a falta fica dependendo apenas do elemento térmico, com tempo de eliminação longo demais.

Corrente nominal e capacidade de interrupção: a spec que reprova a compra

Corrente nominal e capacidade de interrupção respondem a perguntas diferentes. A In protege o condutor e é limitada pela regra da ABNT NBR 5410 de que a corrente de projeto seja menor ou igual à nominal do dispositivo, que por sua vez não pode superar a capacidade de condução do cabo. Já a capacidade de interrupção — Icn na NBR NM 60898, Icu e Ics na NBR IEC 60947-2 — responde a quanto de corrente de curto o dispositivo consegue extinguir sem se destruir, e precisa ser igual ou maior que a corrente de curto presumida no ponto. Quanto mais perto do transformador e mais curto o alimentador, maior o Icc; quadros terminais de casa raramente ultrapassam 3 kA, mas quadros de entrada e painéis industriais passam disso com facilidade. Acima de 125 A a solução deixa de ser modular e migra para o disjuntor de caixa moldada, com Icu bem maior e ajuste de disparo.

Trilho DIN ou padrão parafuso: compatibilidade física na reposição

Boa parte das devoluções nesse nicho não tem nada a ver com elétrica: o disjuntor simplesmente não encaixa. O padrão modular se fixa em trilho DIN simétrico de 35 mm (IEC 60715) e ocupa cerca de 17,5 a 18 mm de largura por polo, de modo que um bipolar consome dois módulos do quadro — se sobram apenas dois espaços e o projeto ainda prevê um diferencial, o espaço acaba. O padrão parafuso, herdado dos quadros antigos, é fixado diretamente na base por parafusos e tem dimensões que variam por fabricante; ele ainda existe em enorme parque instalado no Brasil e não é intercambiável com o DIN sem trocar a base do quadro. Antes de cotar reposição, fotografe o quadro aberto, conte os módulos livres e confirme a tensão entre os barramentos. Quem contrata montagem de quadro elétrico costuma entregar o disjuntor já definido em projeto, evitando esse retrabalho.

Disjuntor bipolar, DR bipolar e DPS: o que cada um realmente protege

O disjuntor bipolar protege o circuito e o condutor contra sobrecarga e curto-circuito — ele não protege a pessoa contra choque por corrente de fuga. Essa função é do dispositivo diferencial residual: o IDR, conforme a ABNT NBR NM 61008-1, que só detecta fuga, ou o DDR da ABNT NBR NM 61009-1, que junta diferencial e sobrecorrente no mesmo bloco bipolar e economiza módulos no quadro. Já o DPS, conforme a ABNT NBR IEC 61643-1, atua sobre surtos de tensão de origem atmosférica ou de manobra, algo que nenhum disjuntor faz. A ABNT NBR 5410 torna a proteção diferencial obrigatória em circuitos de áreas molhadas, tomadas externas e outros casos, então o pedido raramente é só do bipolar. Diferente do fusível elétrico, que é sacrificial e exige substituição do elemento após atuar, o disjuntor é rearmável e permite religar o circuito depois de sanada a causa.

Normas e certificação: NBR NM 60898 x NBR IEC 60947-2

As duas famílias parecem iguais na prateleira e não são. A ABNT NBR NM 60898:2004 cobre disjuntores para instalações domésticas e similares, com características de disparo padronizadas em curvas fixas e valores de Icn declarados de forma normalizada; o usuário final pode operá-los. A ABNT NBR IEC 60947-2 cobre disjuntores de uso industrial, admite ajuste de disparo, distingue Icu (capacidade última) de Ics (capacidade de serviço, a que o dispositivo suporta mantendo-se em operação) e pressupõe manuseio por pessoa advertida. Em quadro industrial, especificar pela 60898 por preço costuma resultar em dispositivo sem seletividade e sem Ics adequado. Em qualquer caso, confira na carcaça a marcação de corrente nominal, curva, tensão, Icn e a identificação de conformidade, já que disjuntores de baixa tensão de uso residencial estão sujeitos à certificação compulsória no âmbito do Inmetro.

• NBR NM 60898: curvas B, C e D fixas; Icn de 3 a 10 kA; uso doméstico e similar.
• NBR IEC 60947-2: Icu e Ics declarados; ajuste de disparo; uso industrial.
• NR-10: intervenção por profissional habilitado ou qualificado sob supervisão.
• Marcação legível e conformidade Inmetro conferidas no recebimento.

O que define o preço de um disjuntor bipolar

Não existe preço único porque o produto varia em três eixos independentes. O primeiro é a capacidade de interrupção: subir de 3 kA para 10 kA na mesma corrente costuma multiplicar o preço, porque muda a câmara de extinção de arco e o material dos contatos. O segundo é a norma: um bipolar sob NBR IEC 60947-2 fica em outro patamar frente ao equivalente sob NBR NM 60898, mesmo com In igual. O terceiro é o giro: curva C nas correntes de 16 a 63 A é o item mais barato e disponível, enquanto curva D e correntes acima de 100 A têm estoque menor e prazo maior. Some a isso volume — caixa fechada com 12 ou 24 unidades tem preço unitário melhor que compra fracionada — e acessórios como contato auxiliar e bobina de mínima tensão, que entram como item separado e podem alongar o prazo de entrega.

• Capacidade de interrupção (3 kA, 5 kA, 6 kA, 10 kA) — maior peso isolado no preço.
• Norma de projeto: 60947-2 industrial acima do modular 60898.
• Curva: B e D custam mais que C pela escala de produção.
• Volume e mix: caixa fechada e pedido casado de várias correntes.
• Acessórios e bornes especiais para cabo de seção maior.

Modos de falha e erros de especificação mais comuns

Quatro erros concentram os problemas de campo. O primeiro é aumentar a corrente nominal para parar o disparo: o disjuntor deixa de proteger o cabo e o ponto quente migra para dentro da parede. O segundo é o aperto do borne fora do torque indicado pelo fabricante — frouxo gera resistência de contato, aquecimento e disparo térmico sem falta real; excessivo deforma o condutor. O terceiro é ignorar a temperatura: o disjuntor é calibrado em uma temperatura de referência de 30 °C e, dentro de painel fechado, exposto ao sol ou com muitos módulos lado a lado, perde corrente útil e passa a atuar antes do previsto, exigindo derating de projeto. O quarto é usar o disjuntor como interruptor de rotina: os ensaios de durabilidade da norma preveem alguns milhares de operações, número baixo para liga-desliga diário, e cargas com manobra frequente devem ser comandadas por contator industrial, deixando o disjuntor apenas na função de proteção e seccionamento.

• Substituir 25 A por 40 A sem trocar o cabo — desproteção direta do condutor.
• Borne mal apertado: principal causa de aquecimento e disparo intermitente.
• Painel fechado e ensolarado sem derating: disparos fantasmas no verão.
• Icn abaixo do curto presumido: risco de o dispositivo não extinguir o arco.
• Uso como chave de manobra diária: desgaste precoce dos contatos.

Checklist de cotação: o que enviar ao fornecedor

Cotação de disjuntor bipolar fecha rápido quando o pedido chega completo. Reúna a tensão e o esquema do circuito (duas fases em 220 V, fase e neutro, 380 V), a corrente nominal por item, a curva desejada, a capacidade de interrupção mínima exigida pelo projeto, o padrão de fixação do quadro, a quantidade por corrente e a necessidade de acessórios. Peça sempre a marcação do produto e, em fornecimento industrial, a declaração de conformidade ou o certificado que ampare o Icn/Icu declarado — é o filtro mais eficaz contra lote sem rastreio. Para obra, informe também o prazo e se a entrega é única ou parcelada por etapa, porque isso muda o preço tanto quanto o volume.

O que só a Soluções Industriais entrega neste nicho

• Grade de correntes efetivamente girada no mercado brasileiro: 16, 20, 25, 32, 40, 50 e 63 A concentram a maior parte dos pedidos bipolares.
• Descompasso recorrente entre o Icn de 3 kA comprado por preço e o curto presumido de quadros próximos ao transformador.
• Parque instalado dividido: quadros antigos de padrão parafuso convivendo com trilho DIN, o que gera devolução por incompatibilidade física.
• Cotação por mix de correntes e caixas fechadas reduz preço unitário mais que negociar item a item.
• Curva D tem giro baixo e prazo maior que curva C na mesma corrente, mesmo entre fabricantes nacionais.
• Pedido de laudo ou declaração de conformidade Inmetro separa fornecedor sério de revenda de lote sem rastreio.
• Demanda concentrada em reposição de chuveiro, ar-condicionado e motor monofásico 220 V em rede 220/380 V.
• Acessórios como contato auxiliar e bobina de mínima tensão costumam ser esquecidos na cotação e travam a montagem do quadro.
