Tipos de eletroímã e para que cada um serve

Sob o mesmo nome convivem famílias com física de aplicação bem diferentes, e confundi-las é a origem de boa parte das cotações erradas. O eletroímã de elevação, circular ou retangular, é projetado para atrair e sustentar massa a partir de uma face polar ampla, e trabalha suspenso em ponte rolante, empilhadeira ou lança. O eletroímã de retenção ou fixação prende a peça contra uma superfície de referência, sem içar, e é a base de placas eletromagnéticas de retificadora e de travas de porta corta-fogo. Já o eletroímã de solenoide converte o campo em movimento linear de um êmbolo, com curso curto e força de tração, funcionando como atuador em válvulas, freios e travas eletromecânicas. Existem ainda versões de suspensão sobre transportadores, dedicadas a capturar ferrosos soltos no fluxo de material.

• Elevação circular: ideal para sucata a granel, cavaco e peças de formato irregular.

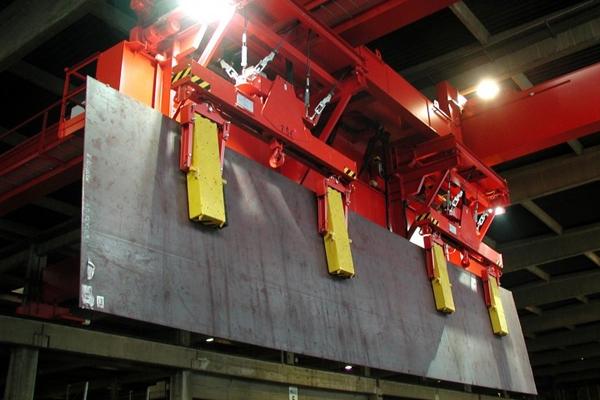

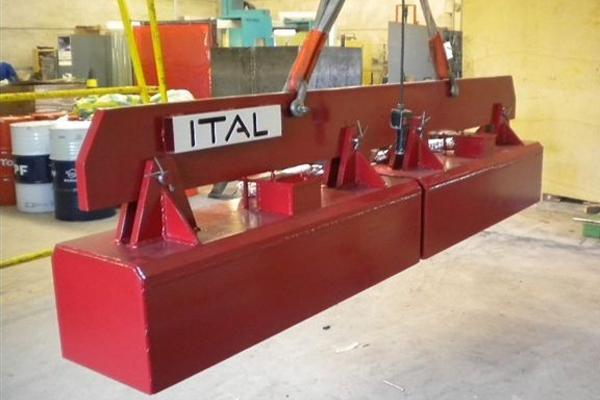

• Elevação retangular ou tipo viga: adequado a chapas, tarugos, perfis e barras longas.

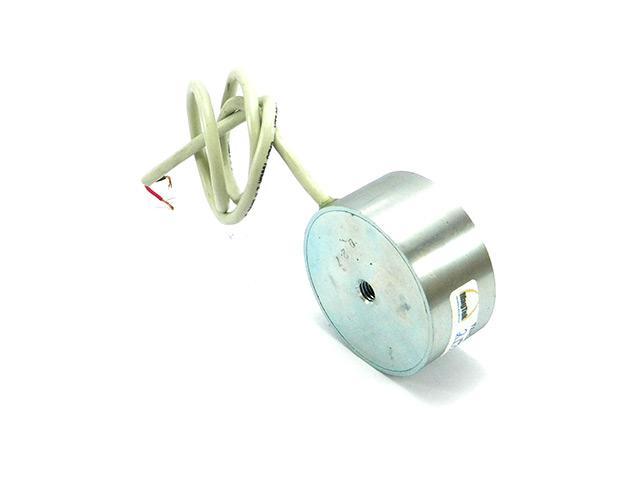

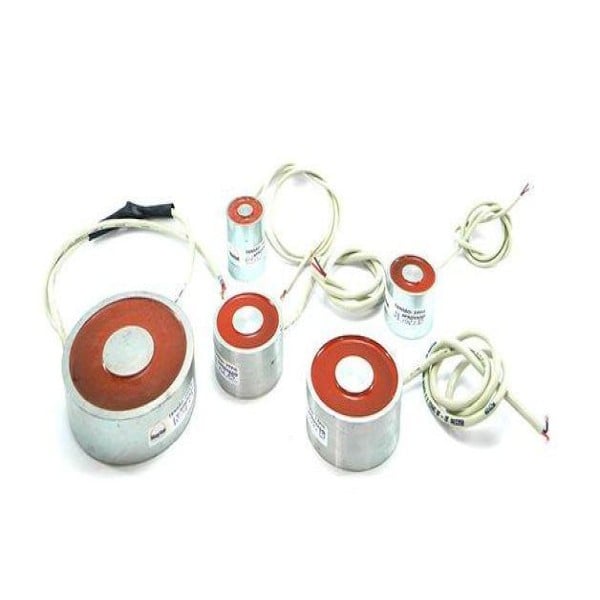

• Retenção/fixação: mantém a peça imobilizada durante usinagem, solda ou montagem.
• Solenoide/atuador: gera curso linear para acionar mecanismos, não para sustentar carga externa.
• Suspensão sobre correia: remove ferrosos do fluxo em linhas de britagem, reciclagem e moagem.

Como dimensionar: entreferro, superfície de contato e carga real

O número grande do catálogo é a força de arranque, medida com a face polar em contato pleno com uma placa de aço carbono retificada e com espessura suficiente para não saturar. Na operação real, três fatores derrubam essa força e precisam entrar na conta. O primeiro é o entreferro: qualquer folga, camada de tinta, carepa, ferrugem ou sujeira entre a face e a peça reduz a atração de forma acentuada e não linear, porque a relutância do circuito magnético cresce rapidamente com a distância. O segundo é a área efetiva de contato: uma peça curva, vazada ou menor que a face polar aproveita apenas parte do campo. O terceiro é a espessura da peça: chapa fina satura e não fecha o circuito magnético, de modo que empilhar duas chapas finas pode render menos força do que uma grossa. Por isso, em elevação, o critério prático é adotar um fator de segurança generoso sobre a força de catálogo, definido em projeto pelo engenheiro responsável, e nunca operar próximo ao valor nominal.

Eletroímã, ímã permanente ou sistema eletropermanente: qual escolher

A decisão raramente é técnica pura, é uma conta de energia, autonomia e risco. O eletroímã convencional consome energia durante todo o tempo em que a carga está presa, o que pesa em operação contínua e cria dependência total da alimentação; em compensação, oferece controle fino da força, liga e desliga instantaneamente e permite pulso de desmagnetização. O sistema eletropermanente consome energia apenas no instante de magnetizar e desmagnetizar, mantendo a carga presa sem corrente, o que elimina o risco de queda por falta de energia e reduz drasticamente o custo operacional, mas custa mais caro na aquisição e não permite modular a força continuamente. Já as soluções puramente permanentes, baseadas em neodímio, ferrite ou ligas alnico, não consomem energia alguma e são imbatíveis em fixação simples e ferramentaria, porém dependem de acionamento mecânico para soltar a peça. Para quem precisa de fixação em bancada e dispositivos de usinagem, vale comparar antes com uma placa magnética de fixação de acionamento manual, que resolve o problema sem painel elétrico.

• Escolha eletroímã quando o ciclo é intermitente, a força precisa ser variável ou há necessidade de desmagnetizar a peça ao soltar.
• Escolha eletropermanente quando a carga fica presa por longos períodos, o custo de energia importa ou a falta de energia é risco inaceitável.
• Escolha ímã permanente quando não há infraestrutura elétrica, a carga é leve e o acionamento manual é aceitável.

Ciclo de trabalho, classe de isolamento e proteção da bobina

A bobina é o componente que define a vida útil do equipamento, e o que a mata é calor. Todo eletroímã dissipa potência por efeito Joule enquanto energizado, então o fabricante especifica um ciclo de trabalho — a fração do tempo em que o equipamento pode ficar ligado dentro de um período — compatível com a capacidade de dissipação do conjunto. Operar acima desse percentual eleva a temperatura do enrolamento, degrada o verniz e o sistema de isolamento e leva à falha por curto entre espiras. A classe térmica do isolamento, referenciada pela ABNT NBR 7034 e pela IEC 60085, indica a temperatura máxima admissível do material isolante: classes mais altas suportam regimes mais severos e ambientes quentes. Complementarmente, o grau de proteção do invólucro segundo a ABNT NBR IEC 60529 define a resistência a pó metálico, jatos de água e lavagem, item obrigatório em fundição, mineração e frigorífico.

• Declare no orçamento o regime real: quantos minutos energizado por hora e quantas manobras por turno.
• Peça a classe térmica do isolamento e a temperatura ambiente máxima de projeto por escrito.
• Especifique o grau de proteção IP compatível com pó, umidade e rotina de limpeza do setor.
• Verifique se há proteção térmica ou monitoramento de temperatura no painel de comando.
• Confirme se o modelo é para serviço contínuo ou intermitente antes de padronizar a compra.

Comando, retificação e desmagnetização por pulso reverso

O eletroímã industrial opera em corrente contínua, obtida por um retificador que faz parte do painel de comando; a qualidade desse painel importa tanto quanto a do próprio ímã. Quando a corrente é cortada, parte do magnetismo permanece no núcleo e na peça — o magnetismo residual — e a carga pode não se soltar, ou soltar com atraso, o que é inaceitável em ciclos rápidos e perigoso em elevação. A solução é o controlador com pulso de desmagnetização reversa, que aplica brevemente corrente em sentido contrário para anular o campo remanescente. Em aplicações de usinagem e montagem, o magnetismo residual na própria peça atrai cavaco e prejudica etapas posteriores, o que motiva o uso de um desmagnetizador plano de bancada para limpar a peça após o processo. O painel também precisa tratar a tensão induzida no desligamento da bobina, que é altamente indutiva, com supressor adequado para não destruir contatos e componentes eletrônicos.

Aplicações por setor e integração com linhas de processo

Na siderurgia e nas usinas de reciclagem, eletroímãs circulares de grande porte movimentam sucata a granel em pátio, enquanto unidades retangulares em barra manipulam chapas, bobinas e tarugos sem exigir cintas ou garras. Na metalmecânica, o campo controlado prende blanks na alimentação de prensas e separa chapas empilhadas uma a uma, função que também é resolvida por um separador de chapas magnético dedicado. Em mineração, britagem e reciclagem, unidades de suspensão instaladas sobre transportadores retiram ferrosos que danificariam britadores e moinhos, e o mesmo princípio aparece em versões de calha e tubo dentro de linhas de alimentos, plásticos e químicos. Já na fabricação de máquinas, o eletroímã aparece como elemento embarcado: freios, embreagens, travas e válvulas usam bobinas para converter corrente em força mecânica, muitas vezes na forma de uma bobina solenoide de curso curto.

• Siderurgia e sucata: movimentação a granel com ciclo intenso e carga quente.
• Metalmecânica: alimentação de prensas, separação de chapas e fixação em usinagem.
• Mineração e reciclagem: proteção de britadores e moinhos contra ferrosos.
• Alimentos, plásticos e farmacêutico: captura de contaminantes em fluxo, com exigência sanitária de acabamento.
• Fabricação de máquinas: atuadores, freios e travas eletromagnéticas embarcados.

Modos de falha e erros comuns de especificação

A maior parte dos problemas com eletroímã não é defeito de fabricação, é descompasso entre o que foi comprado e o que se opera. O erro campeão é dimensionar pela força de arranque de catálogo e descobrir em campo que a peça pintada, curva ou fina sustenta uma fração daquilo. O segundo é o ciclo de trabalho subestimado, que queima a bobina em poucos meses de uso em regime praticamente contínuo. O terceiro é ignorar a temperatura da carga: modelo padrão aplicado a material aquecido perde força e degrada o isolamento. Há ainda a tentativa de aplicar campo magnético em inox austenítico ou em não ferrosos, que simplesmente não funciona, e a instalação sem sistema de retenção por bateria em elevação, que transforma qualquer queda de energia em queda de carga. Por fim, painéis improvisados sem supressão de surto e sem pulso reverso geram peças que não soltam e contatores que se destroem prematuramente.

• Usar carga nominal de catálogo como carga de trabalho, sem fator de segurança de projeto.
• Não informar carepa, tinta ou folga na superfície da peça durante a cotação.
• Subestimar o percentual de tempo energizado e o número de manobras por turno.
• Comprar modelo padrão para carga quente de fundição ou laminação.
• Dispensar backup por bateria e alarme de falta de energia em cargas suspensas.
• Deixar a inspeção periódica de cabo, gancho e estrutura fora do plano de manutenção exigido pela NR-11.

O que define o preço e o que reunir antes de pedir orçamento

Não existe preço de tabela para eletroímã industrial porque o equipamento é dimensionado caso a caso. O que move o valor é, em ordem de peso: o diâmetro ou o comprimento da face polar e a massa de cobre da bobina; a capacidade de carga e o regime de serviço exigido; a classe térmica do isolamento e a existência de versão para alta temperatura; o grau de proteção do invólucro; e o escopo do painel de comando, especialmente se incluir retificador com pulso reverso, backup por bateria e controle de intensidade. Volume de compra e padronização de modelos reduzem o custo unitário, e serviços de rebobinamento costumam ser bem mais baratos que a reposição integral em unidades de grande porte, valendo a comparação sempre que o núcleo e a carcaça estiverem íntegros. No custo total, inclua ainda o consumo elétrico das horas energizadas, que é justamente onde a solução eletropermanente tenta ganhar a disputa.

O que só a Soluções Industriais entrega neste nicho

• Compradores que chegam pelo termo eletroímã pedem três coisas diferentes: levantar sucata em ponte rolante, travar peça em máquina e acionar um mecanismo linear.
• Cotações fecham mais rápido quando o comprador informa massa da carga, formato da superfície de contato e se há carepa, pintura ou folga entre peça e face polar.
• Pedidos de eletroímã para inox austenítico costumam ser reclassificados na cotação, porque a série 304 e 316 não responde ao campo em nível útil.
• Fornecedores de eletroímã de elevação e de levantador eletropermanente disputam o mesmo pedido, e a decisão vira conta de consumo elétrico e risco de falta de energia.
• Bobina queimada por ciclo de trabalho maior que o especificado é a causa mais frequente de reposição não programada relatada nas cotações de manutenção.
• Painéis com pulso de desmagnetização reversa aparecem como item separado no orçamento e mudam sensivelmente o preço final do conjunto.
• Ambientes de fundição e siderurgia geram cotações específicas de versão para alta temperatura, com classe de isolamento e verniz diferentes do modelo padrão.
• Serviço de rebobinamento de eletroímã aparece nas buscas quase tanto quanto compra nova, sobretudo em unidades de grande porte.
