Como funciona o giro das lâminas e o fechamento estanque

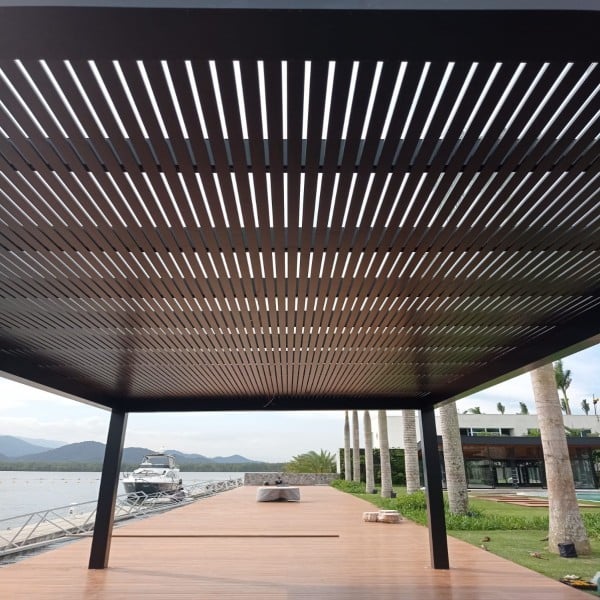

As lâminas são perfis ocos de alumínio extrudado apoiados em mancais nas vigas laterais e conectados entre si por uma barra de comando (biela) que sincroniza a rotação de todas ao mesmo tempo. Um motor tubular ou um redutor manual atua nessa barra, levando o conjunto do estado aberto, em que as lâminas ficam na vertical e liberam ventilação e luz, ao fechado, em que se sobrepõem com perfil de vedação em EPDM e formam um plano contínuo com leve caimento. A água escorre da lâmina para a calha embutida na viga perimetral e desce por dentro das colunas até o ponto de esgoto, o que dispensa condutores aparentes. Em versões motorizadas, o comando aceita automação com sensor de chuva, que fecha as lâminas ao detectar precipitação, e anemômetro, que abre ou fecha em rajada para reduzir esforço na estrutura.

• Lâminas orientáveis com curso típico de 0° a 135° e travamento no fechamento
• Barra de comando sincronizada, mancais e buchas de baixo atrito nas extremidades
• Perfis de vedação em EPDM entre lâminas e na testeira
• Calha perimetral integrada com descida interna às colunas
• Motor tubular com grau de proteção adequado ao uso externo e comando via controle, parede ou aplicativo

Tipos de pergolado articulado e quando cada um se aplica

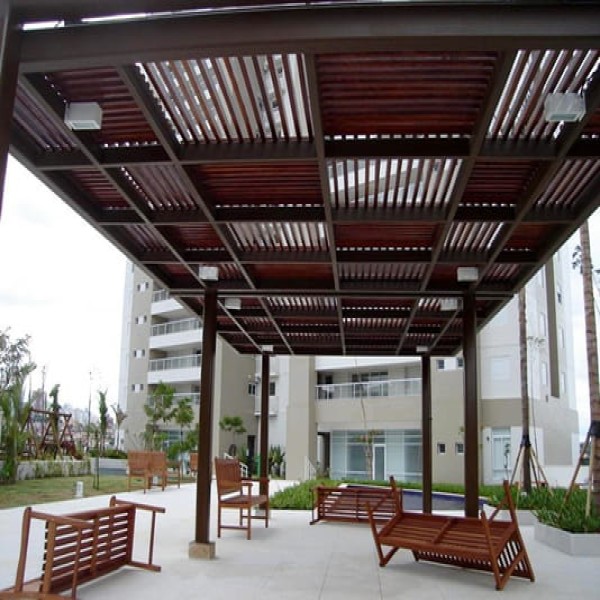

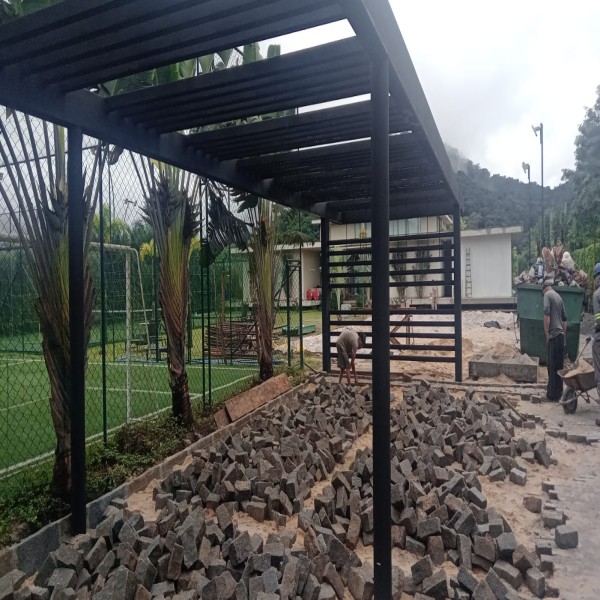

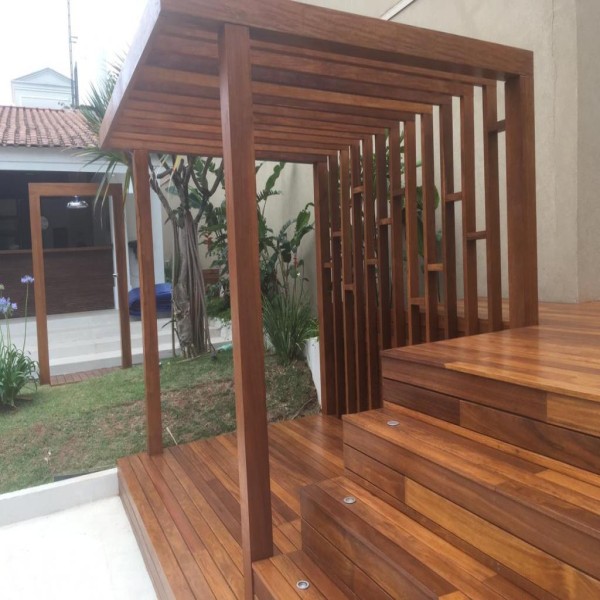

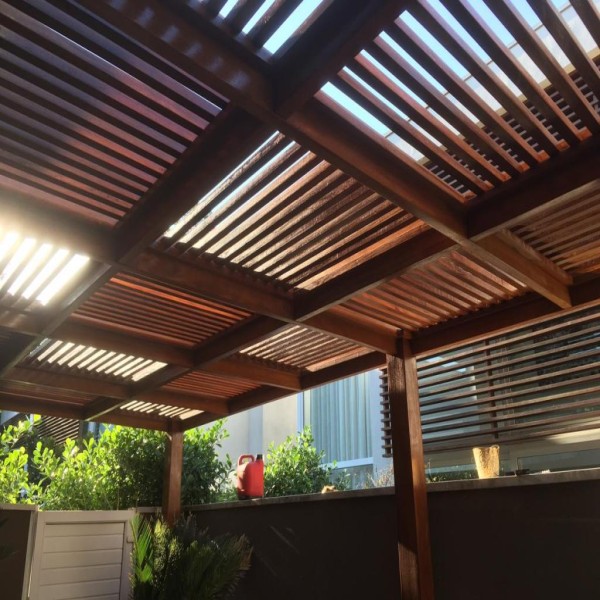

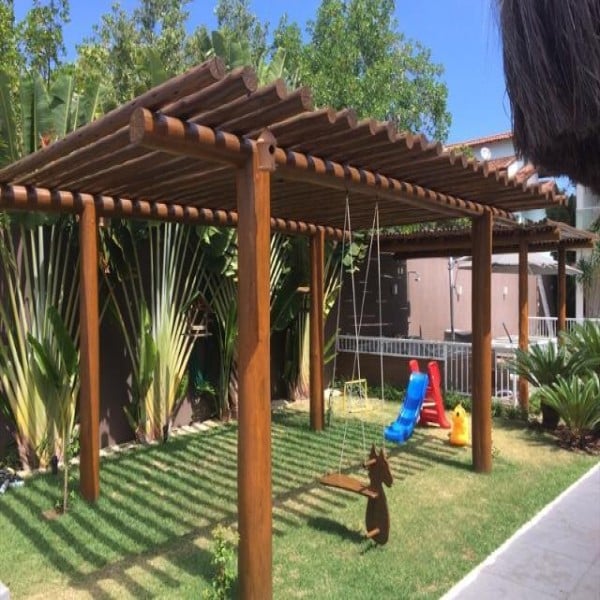

Nem toda cobertura articulada é bioclimática de alumínio. Existem versões com lâminas em aço galvanizado por imersão a quente conforme a ABNT NBR 6323:2016, indicadas quando o vão é grande e o peso próprio não é limitante, e existe o pergolado em estrutura metálica de aço galvanizado a fogo com lâminas de alumínio, que combina rigidez estrutural e leveza na parte móvel. Há também a alternativa de cobertura retrátil de lona ou tela screen sobre trilhos, que recolhe o pano em vez de girar lâminas, e a versão em madeira com aletas móveis, de apelo estético mas com manutenção periódica de verniz e risco de empeno. A escolha depende menos de estilo e mais de vão, exposição ao vento, necessidade de estanqueidade real e disponibilidade de ponto elétrico.

Como dimensionar vão, lâmina e resistência ao vento

A regra prática do mercado é manter o vão livre entre colunas na faixa de 3,0 a 4,5 metros para lâminas padrão; acima disso, ou se entra com viga intermediária apoiada, ou se aumenta a seção da lâmina e da viga perimetral, o que muda a estrutura de custo do projeto inteiro. Vale mais olhar a espessura de parede do perfil do que a largura da lâmina: dois orçamentos podem oferecer a mesma lâmina de 200 mm e ter rigidez muito diferente, e a lâmina fina é a que ondula, vibra em rajada e desalinha o fechamento com o tempo. Na verificação de vento, o ponto crítico não é a compressão e sim a sucção sobre a cobertura fechada e o arrancamento dos chumbadores, calculados com a velocidade básica das isopletas da ABNT NBR 6123:1988, que no Brasil vai aproximadamente de 30 a 50 m/s conforme a região, corrigida pelos fatores topográfico, de rugosidade e de uso. Produtos importados costumam declarar classe de resistência ao vento pela EN 13561; essa classe é um dado do produto e não substitui a verificação do conjunto ancorado no local da obra. Se o objetivo é só sombrear uma faixa junto à fachada sem operação de lâminas, um toldo de alumínio fixo resolve com menos custo e menos manutenção.

• Vão livre acima de 4,5 m: prever viga intermediária ou perfil reforçado, nunca só aumentar a distância entre colunas
• Comparar orçamentos pela espessura de parede e pela liga do perfil (usualmente 6063-T5 ou 6005), não apenas pela largura da lâmina
• Manter caimento mínimo no fechamento para escoamento e evitar empoçamento entre lâminas
• Dimensionar a drenagem por área de projeção coberta, distribuindo descidas entre as colunas em vez de concentrar em uma só
• Em orla marinha e locais de rajada frequente, considerar anemômetro integrado ao comando como item de proteção, não como conforto
• Verificar o arrancamento dos chumbadores na base: em laje existente é comum exigir chumbador químico e verificação da armadura

O que define o preço de um pergolado articulado

Não existe preço de tabela por metro quadrado que sirva para o nicho, porque o mesmo m² pode variar muito conforme seis fatores. O primeiro é a seção e a espessura de parede dos perfis, que responde diretamente pelo vão vencido. O segundo é a motorização: o número de motores cresce com a largura, já que cada módulo de lâminas tem seu próprio acionamento, e automação com sensores e integração a sistema de casa inteligente é linha separada no orçamento. O terceiro é o acabamento — pintura eletrostática em pó com qualificação Qualicoat ou anodização com espessura de camada especificada custam mais que uma pintura genérica, e cores especiais ou efeito amadeirado encarecem por lote mínimo de produção. O quarto são os fechamentos laterais em vidro deslizante ou tela screen, cujo desempenho a ensaios de estanqueidade e vento se avalia pela ABNT NBR 10821:2017 e que, somados, chegam a pesar tanto quanto a própria cobertura. Completam a conta a fundação ou reforço da base de apoio e a logística de montagem, mais cara quando exige trabalho em altura, içamento ou interdição de área operacional.

• Sobe o preço: vão maior, perfil mais espesso, mais módulos motorizados, automação, cor especial, fechamento em vidro, montagem em altura
• Reduz o preço: manter vãos na faixa padrão do fabricante, cor de linha, acionamento manual em áreas pequenas, base já preparada em obra
• Custo diferido: pintura sem qualificação em ambiente marinho e motor com IP insuficiente aparecem como troca precoce, não como economia

Erros de especificação e modos de falha mais comuns

A falha mais recorrente em uso real não é estrutural, é hidráulica: calha subdimensionada, poucas descidas ou descida obstruída fazem a água transbordar pela testeira em chuva forte, exatamente na situação em que o cliente esperava estanqueidade. Em segundo lugar vem a corrosão galvânica, quando parafusos ou suportes de aço entram em contato direto com o alumínio sem arruela isolante ou sem fixação em inox passivado, gerando manchas e afrouxamento em poucos anos, sobretudo em litoral. Também são comuns a lâmina de parede fina que vibra e desalinha o fechamento, o motor especificado sem grau de proteção compatível com exposição direta, a ausência de sensor de vento em área aberta e a fixação em alvenaria ou laje sem verificação de arrancamento. Um erro de escopo frequente é comprar cobertura articulada onde bastaria um toldo retrátil de braço articulado, ou o contrário, contratar um toldo onde o cliente precisava fechar totalmente a área contra chuva.

• Transbordo por calha e descidas subdimensionadas em chuva de alta intensidade
• Par galvânico entre alumínio e aço em fixações sem isolamento
• Vibração e desalinhamento por lâmina com parede insuficiente para o vão
• Infiltração na interface com a fachada em modelos aderidos, por falta de rufo e vedação elástica
• Motor e driver sem grau de proteção adequado, instalados sem caixa de passagem protegida
• Montagem sem ART e sem plano de trabalho em altura conforme a NR-35

Checklist de cotação e o que exigir do fornecedor

Quanto mais completo o briefing, menos revisão de orçamento e menos surpresa na medição final. Reúna as medidas em planta da área a cobrir, o pé-direito desejado, o tipo de base disponível (laje, contrapiso, deck ou solo), se a estrutura será autoportante ou aderida à fachada, a orientação solar, a existência de ponto elétrico próximo e a cidade da obra, que define a velocidade de vento de projeto. Do lado do fornecedor, peça a descrição técnica do perfil com liga, têmpera e espessura de parede, o esquema de drenagem proposto, o grau de proteção dos componentes elétricos, a qualificação do acabamento e a garantia discriminada por item — estrutura, motor e pintura costumam ter prazos diferentes. Fabricantes que produzem em alumínio sob referências de execução como a EN 1090-3 tendem a documentar melhor solda, fixação e tolerâncias, o que facilita a comparação técnica entre propostas.

• Enviar: medidas em planta, pé-direito, tipo de base, autoportante ou aderido, orientação solar, ponto elétrico, cidade da obra
• Exigir: memorial ou nota técnica com ART do responsável pelo cálculo
• Exigir: liga, têmpera e espessura de parede dos perfis por escrito na proposta
• Exigir: detalhe de calha, número e posição das descidas e caimento previsto
• Exigir: especificação do acabamento (anodização com espessura de camada ou pintura em pó qualificada) e garantia contra descolamento
• Exigir: prazo de fabricação e de montagem separados, escopo de fundação e responsabilidade pelo ponto elétrico conforme a ABNT NBR 5410:2004
• Confirmar: necessidade de aprovação municipal e de anuência do condomínio antes de fechar o pedido

O que só a Soluções Industriais entrega neste nicho

• Espessura de parede do perfil da lâmina como principal divisor entre orçamentos baratos e estruturas rígidas de mesmo vão.
• Dimensionamento da drenagem integrada (calha perimetral e descida interna às colunas) como causa nº 1 de reclamação pós-instalação.
• Leitura da classe de resistência ao vento declarada pela EN 13561 em produtos importados frente às isopletas da ABNT NBR 6123.
• Corrosão galvânica em fixações mistas alumínio-aço e a exigência de arruela isolante ou parafuso em inox passivado.
• Peso real dos fechamentos laterais em vidro e tela screen no orçamento total, frequentemente comparável ao da própria cobertura.
• Diferença prática entre pintura em pó qualificada (Qualicoat) e anodização em ambiente de orla marinha.
• Checklist de dados mínimos que o comprador precisa reunir antes de pedir cotação de vão, fixação e motorização.
• Impacto do enquadramento como área coberta permanente na aprovação municipal e na convenção de condomínio.
