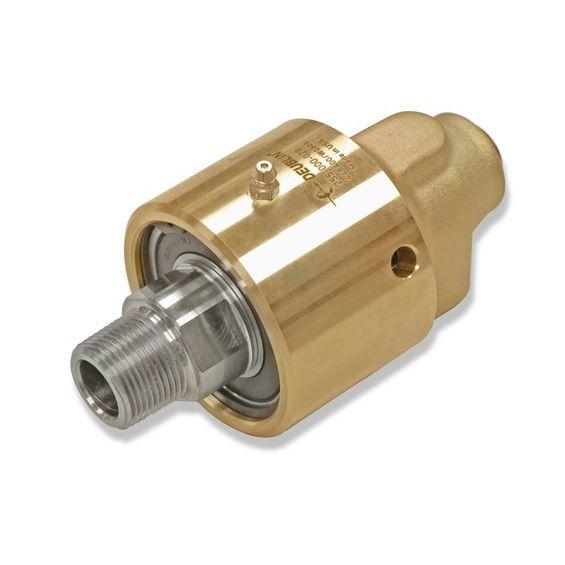

Junta rotativa

Tipos de junta rotativa por fluido e por construção

O nicho reúne famílias com física de operação diferente, e trocá-las entre si é o erro de especificação mais caro. As juntas de vapor trabalham com pressão moderada, temperatura alta e rotação baixa a média, em secadores, calandras e cilindros de papel e têxtil. As juntas hidráulicas suportam centenas de bar em mesas rotativas e cilindros giratórios de máquinas-ferramenta. As pneumáticas e de vácuo operam com pressão baixa mas exigem estanqueidade fina. Já as juntas multipassagem concentram vários canais independentes num único corpo, e as uniões giratórias de braço de carregamento — os swivel joints — não giram continuamente: articulam em ângulos limitados no transbordo de líquidos, com selagem e rolamento dimensionados para outro regime.

• Junta de vapor: corpo em ferro fundido ou aço, com sifão interno para retorno de condensado.
• Junta hidráulica de alta pressão: passagem única ou dupla, vedação por folga controlada ou selo mecânico.
• Junta pneumática e de vácuo: baixa pressão, prioridade em torque residual mínimo.
• Junta multipassagem: 2 a 12 canais para ar, vácuo, refrigeração e óleo na mesma máquina.
• Junta combinada com anel coletor elétrico: fluido e sinal elétrico no mesmo conjunto rotativo.
• União giratória oscilante (swivel joint): movimento angular para braços de carregamento e mangotes.

Como selecionar: pressão, temperatura, RPM e diâmetro de passagem

A seleção começa pelo ponto simultâneo de pressão e temperatura, nunca pelos valores máximos isolados de catálogo: uma junta anunciada para 200 °C e outra para 16 bar pode não sustentar os dois valores ao mesmo tempo. Em seguida vem a rotação, porque o desgaste da face de vedação responde ao produto entre pressão de contato e velocidade periférica; dobrar o RPM sem revisar o par de vedação tipicamente corta a vida útil pela metade ou mais. O terceiro critério é o diâmetro interno de passagem, que deve ser dimensionado pela vazão requerida e não pela bitola da rosca disponível na máquina — uma junta com rosca compatível mas passagem estrangulada derruba a transferência térmica do cilindro inteiro. Por fim, confirme o sentido de giro: rosca direita em eixo que gira no sentido de afrouxar é falha garantida em poucas horas.

Par de vedação e elastômero: onde a vida útil é realmente decidida

O corpo da junta quase nunca é o que falha primeiro; quem define o intervalo entre trocas é o par tribológico das faces e o elastômero secundário. Carbono grafite contra aço temperado é a combinação padrão para vapor limpo e custa menos, mas sofre com condensado carregando partículas ou com água tratada de forma agressiva. Carbono contra carbeto de silício, ou SiC contra SiC, resiste muito melhor a abrasivos e a rotação elevada, com custo de conjunto sensivelmente maior — só compensa quando o histórico mostra troca frequente por sulco na face. O elastômero é o teto térmico real: NBR resolve óleo e ar em temperatura moderada, EPDM é a escolha coerente com vapor e água quente, FKM cobre óleos e temperaturas mais altas mas não gosta de vapor contínuo, e PTFE encapsulado atende química agressiva e faixas amplas ao custo de menor elasticidade. Quem especifica olhando só a etiqueta de temperatura do corpo troca junta duas vezes por ano sem entender por quê.

• Carbono x aço: menor custo, adequado a vapor limpo e rotação baixa.
• Carbono x SiC: resistência a abrasivos e a RPM elevado, custo intermediário a alto.
• SiC x SiC: aplicações severas com sólidos em suspensão e ciclos térmicos frequentes.
• EPDM: coerente com vapor e água quente; não usar com óleos minerais.
• FKM: óleos e alta temperatura; evitar exposição contínua a vapor.
• PTFE: ampla compatibilidade química, rigidez maior e exigência de acabamento fino na sede.

Montagem autossustentada ou apoiada: o trade-off que causa desalinhamento

A junta autossustentada se apoia na própria conexão roscada ou flangeada do eixo e dispensa suporte externo, o que simplifica a instalação e reduz o custo de montagem — mas transfere todo o esforço da tubulação para o corpo da junta, e qualquer tensão residual do tubo vira desalinhamento nas faces. A junta apoiada em mancal externo isola esse esforço, aceita dilatação axial do cilindro e é a escolha correta em tambores longos que crescem alguns milímetros ao aquecer, ao custo de exigir base rígida, alinhamento verificado e mais tempo de instalação. A regra prática de campo: se a linha de alimentação chega rígida, sem mangueira flexível ou lira de dilatação, o arranjo autossustentado vai reclamar. Nesses casos, prever um trecho flexível entre a tubulação e a junta costuma custar menos do que o segundo conjunto de selos queimado. A qualidade da conexão de aço na alimentação e o correto acabamento da rosca importam tanto quanto o modelo da junta escolhida.

Modos de falha e erros de especificação mais frequentes

A maioria dos chamados de junta rotativa se repete em um punhado de causas identificáveis. Face de vedação com sulco circular indica abrasivo no fluido ou par tribológico subdimensionado para a rotação. Rolamento travado ou com pista azulada aponta para dreno obstruído, com condensado alagando a câmara de mancal, ou para excesso de temperatura por falta de purga. Vazamento constante logo após a montagem quase sempre é desalinhamento, não selo defeituoso. Corpo trincado sugere dilatação impedida por tubulação rígida ou golpe de aríete na linha de vapor. E há a falha silenciosa que ninguém contabiliza: cilindro que perde eficiência térmica porque o sifão interno está com comprimento errado ou entupido, e não retira o condensado acumulado — a junta está intacta, mas o processo perdeu produção.

• Rosca especificada no sentido oposto ao giro, provocando afrouxamento em operação.
• Confusão entre rosca NPT cônica e rosca G paralela, com montagem forçada e vazamento na partida.
• Pressão e temperatura tomadas dos máximos isolados de catálogo, e não do ponto simultâneo de operação.
• Rotação real da máquina acima do limite da família construtiva escolhida.
• Ausência de purgador ou de dreno adequado a jusante, alagando a câmara interna.
• Substituição por similar visual sem conferir diâmetro de passagem, resultando em queda de vazão.

Custo total: compra nova, kit de reparo e recondicionamento

Não existe preço de referência único para junta rotativa porque a faixa vai de um corpo simples de ferro fundido com rosca de meia polegada até conjuntos multipassagem em inox com dezenas de canais. O que move o preço é previsível: material do corpo (inox 316 se posiciona bem acima de ferro fundido e de aço carbono), par de vedação escolhido, número de passagens, tipo de conexão (flange com classe de pressão custa mais que rosca), rotação e pressão nominais, e se a peça é de linha ou sob medida para um eixo existente. Em manutenção, a comparação relevante não é entre marcas, e sim entre trocar a junta inteira ou recondicionar: quando o corpo está íntegro, o kit de reparo com selos, o-rings e rolamentos resolve por uma fração do valor da peça nova, com prazo bem menor que o de importação. Some sempre o custo da parada de máquina — em linhas contínuas ele costuma superar o preço da peça, o que justifica manter um conjunto reserva já montado em vez de esperar cotação com a máquina fria.

• Material do corpo: ferro fundido, aço carbono, inox 304 e inox 316 em ordem crescente de custo.
• Número de passagens independentes e presença de anel coletor elétrico integrado.
• Tipo e classe da conexão: rosca, flange ASME B16.5 ou conexão sanitária.
• Par de vedação e elastômero especial para química agressiva ou alta temperatura.
• Peça de linha versus usinagem sob medida para eixo existente ou obsoleto.
• Disponibilidade de kit de reparo nacional e de serviço de recondicionamento do corpo.

Checklist de cotação e o que exigir do fornecedor

Cotação de junta rotativa trava por falta de dado, não por falta de fornecedor. Reunir a informação antes de abrir a busca reduz o ciclo de resposta e evita receber peça incompatível. Além dos dados de processo, peça sempre o desenho dimensional com cotas de encaixe e o certificado de material do corpo, e confirme se o fornecedor mantém kit de reparo em estoque nacional — isso muda completamente o cenário da próxima parada. Vale ainda alinhar a compatibilidade com o resto da linha, incluindo o flange industrial de interface e as conexões de alimentação, para que a peça chegue pronta para montar.

• Fluido de serviço e, se houver, presença de sólidos ou tratamento químico da água.
• Pressão e temperatura de trabalho simultâneas, além da pressão máxima de projeto.
• Rotação em RPM e sentido de giro visto pelo lado da junta.
• Diâmetro de passagem interna requerido e vazão desejada.
• Tipo, bitola e padrão de rosca ou flange, com classe de pressão.
• Necessidade de sifão interno, seu comprimento e o diâmetro interno do cilindro.
• Arranjo de montagem: autossustentada ou apoiada em mancal, com espaço disponível.
• Marca e modelo da peça substituída, com fotos e cotas, quando for reposição.

O que só a Soluções Industriais entrega neste nicho

• Demanda concentrada em reposição: a maioria das cotações nasce de uma junta que já falhou, com o comprador precisando de intercambialidade dimensional antes de qualquer ganho técnico.
• Rosca é o campo mais errado nos pedidos: BSP e NPT chegam trocados e a peça só é rejeitada na montagem.
• Compradores de papel e têxtil cotam junta e sifão interno separados, e a peça chega sem o tubo de retorno de condensado.
• Fornecedores que oferecem recondicionamento com kit de reparo encurtam prazo de parada frente à importação de peça nova.
• Aplicações de máquina-ferramenta cobram RPM muito acima do catálogo de vapor e exigem família construtiva diferente.
• Ausência de dado de rotação real e de sentido de giro no pedido é a principal causa de retrabalho na cotação.
• Juntas multipassagem e combinadas com anel coletor elétrico têm oferta restrita e prazo de entrega descolado do restante do nicho.
