Classes de filtro absoluto: EPA, HEPA e ULPA na ABNT NBR ISO 29463

A escala normativa vai de E10 a U17 e cada degrau muda tanto o preço quanto a perda de carga. Filtros EPA (E10 a E12) têm eficiência integral entre 85% e 99,5% e não recebem ensaio individual de vazamento — por isso não são, tecnicamente, absolutos no sentido pleno. HEPA H13 e H14 recebem ensaio individual e são o padrão da maioria das salas limpas industriais e hospitalares. ULPA U15 a U17 são reservados a microeletrônica, óptica e etapas específicas de biotecnologia, com custo e restrição de vazão bem maiores. Especificar acima do necessário encarece o elemento e aumenta permanentemente o consumo do ventilador; especificar abaixo inviabiliza a classificação do ambiente.

Como escolher a classe a partir da classificação do ambiente

A decisão parte do ambiente, não do catálogo. Se o projeto exige ISO 8 ou ISO 7 em regime turbulento, H13 no terminal costuma bastar e entrega a menor perda de carga do grupo absoluto. Para ISO 5 sob fluxo unidirecional, H14 é a escolha padrão porque a margem de eficiência absorve variações de montagem e o envelhecimento do meio. ULPA só se justifica quando o contaminante crítico está abaixo de 0,1 µm ou quando a contagem-alvo exige margem contra partículas geradas dentro da própria sala. Uma regra prática de sourcing: se a diferença entre a classe atual e a exigida vier de bypass e não de eficiência, trocar a vedação resolve mais barato do que subir de H13 para H14 em todo o parque. Vale também comparar com soluções de estágio anterior, já que um filtro fino bem dimensionado no estágio F7/F9 pode dobrar a vida do absoluto.

• ISO 8 e ISO 7 turbulento: H13, velocidade de face entre 0,45 m/s e 0,6 m/s no terminal.
• ISO 5 unidirecional: H14, velocidade de face típica de 0,36 m/s a 0,54 m/s no plano de saída.
• ISO 4 e abaixo: U15 ou superior, com projeto de plenum pressurizado e retorno dedicado.
• Exaustão de processo sem classificação de sala: E11 ou E12 já atendem, com custo menor.

Moldura, vedação e meio filtrante: os três pontos que definem a cotação

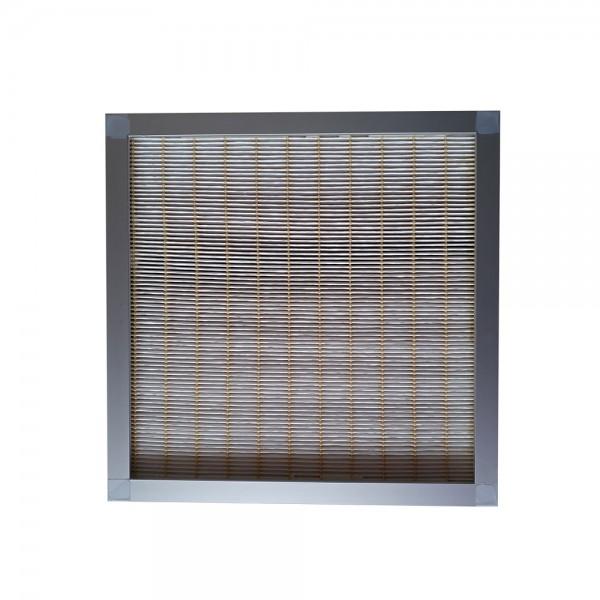

Moldura em alumínio anodizado é o padrão de custo-benefício em ar-condicionado limpo e seco. Aço galvanizado aparece em industrial genérico. Aço inox 304 é obrigatório na prática onde há sanitização química, limpeza úmida ou exigência de área classificada em farmacêutica e alimentos. Madeira industrializada ainda circula em aplicações de baixo custo, mas é incompatível com ambiente úmido e com procedimentos de limpeza agressivos. Na vedação, a gaxeta de poliuretano vulcanizado é mais barata e demanda superfície de apoio plana e bem alinhada; já a vedação por selo líquido, feita com canaleta preenchida por gel de silicone e faca no plenum, tolera desalinhamento, elimina o caminho de bypass e é a escolha típica de salas de alto risco — vale comparar com a linha de filtro em gel antes de fechar o arranjo. Quanto ao meio, a microfibra de vidro entrega eficiência alta com custo menor, mas é frágil e sensível a umidade prolongada; meios sintéticos de PTFE reduzem a perda de carga inicial e resistem melhor à umidade, com preço de aquisição superior compensado ao longo do ciclo pelo consumo do ventilador.

Dimensionamento: vazão, número de módulos e trocas de ar

O ponto de partida é a vazão total exigida pela taxa de renovação do ambiente, e não a área do piso. Calcula-se o volume da sala, multiplica-se pelas trocas de ar por hora previstas em projeto e divide-se o resultado pela vazão nominal do módulo escolhido para chegar à quantidade de terminais. Como referência de ordem de grandeza usada em projeto: salas ISO 8 costumam operar entre 20 e 40 trocas por hora, ISO 7 entre 30 e 60, e ISO 5 unidirecional trabalha por velocidade de face e não por trocas, exigindo cobertura quase total do teto sobre a zona crítica. Um módulo 610 × 610 mm em mini-plissado entrega tipicamente algo entre 900 m³/h e 1.700 m³/h dependendo da profundidade e da classe — sempre confirme a vazão nominal na ficha do fabricante, porque o mesmo tamanho externo varia muito. Erro clássico: dimensionar o filtro pela vazão máxima e esquecer que a perda de carga final, ao dobro da inicial, precisa caber na curva do ventilador já instalado.

Teste de integridade, comissionamento e requalificação

Filtro absoluto instalado só vale o que o ensaio in loco comprova. A ABNT NBR ISO 14644-3 descreve o teste de vazamento por varredura, executado com gerador de aerossol a montante — normalmente PAO ou emulsão equivalente ao antigo DOP — e fotômetro ou contador de partículas a jusante, percorrendo toda a face do elemento, a moldura e a interface com o plenum a uma distância e velocidade padronizadas. O critério usual reprova penetração local acima de 0,01% do aerossol de desafio para HEPA. A frequência de requalificação segue o plano de qualificação da planta: em áreas estéreis é comum semestral para as classes mais críticas e anual para as demais. Vazamentos pequenos em pontos isolados podem ser reparados com selante conforme limite de área permitido pelo fabricante; vazamento no plissado ou em área extensa exige substituição. Sem laudo assinado por profissional habilitado, a instalação não fecha qualificação em auditoria.

Ponto de troca, perda de carga e custo total de propriedade

A troca por calendário é o hábito mais caro do setor. O critério técnico é a perda de carga: substitui-se quando o diferencial de pressão atinge o valor final recomendado pelo fabricante, tipicamente entre duas e três vezes a perda de carga inicial, ou quando o ensaio de integridade reprova, ou quando há dano físico e contaminação por umidade. Um H14 com perda inicial de 250 Pa costuma ser trocado entre 500 Pa e 750 Pa. Vale medir: o custo de energia do ventilador ao longo de dois a quatro anos de operação contínua supera com folga o preço do elemento, o que torna a perda de carga inicial mais relevante na decisão do que o valor da nota fiscal. Instalar manômetro diferencial em cada plenum é o investimento de menor valor e maior retorno do sistema. Sobre a vida útil, o estágio anterior manda: pré-filtros G4 e filtros de estágio médio classificados por ISO 16890 (ePM10 e ePM1) trocados no prazo podem estender a vida do absoluto de um para três anos ou mais.

• Fatores que movem o preço: classe (H13 a U16), material da moldura, tipo de vedação, meio filtrante, profundidade e volume do pedido.
• Custos frequentemente esquecidos: caixa plenum, difusor, manômetro diferencial, serviço de teste de integridade e descarte do filtro usado.
• Filtro contaminado por agente biológico ou químico tem descarte regulado e custo próprio — considere no orçamento anual.
• Compra por lote anual com pré-filtros no mesmo pedido reduz frete e paradas não programadas.

Aplicações por setor: onde o filtro absoluto é exigido

Na farmacêutica, o filtro absoluto é a barreira final das áreas classificadas de produção estéril, isoladores e salas de pesagem, sob o regime das RDC 658/2022 e RDC 665/2022. Em hospitais, atende centros cirúrgicos, salas de isolamento com pressão negativa e áreas de imunossuprimidos, conforme ABNT NBR 7256. Na indústria eletrônica e óptica, sustenta as classes ISO mais rigorosas e tende ao uso de ULPA. Em alimentos e cosméticos, protege linhas de envase e áreas de manipulação. Em laboratórios de biossegurança, integra cabines de segurança biológica e capelas de fluxo laminar, com filtro tanto na insuflação quanto na exaustão. Há ainda a variante de alta temperatura, com meio de microfibra e selo cerâmico, aplicada em túneis de despirogenização e estufas — quando a operação passa de 250 °C, a especificação migra para linhas de filtro de alta temperatura com moldura em inox e fixação específica.

O que reunir antes de pedir orçamento a fornecedores

Cotação de filtro absoluto sem dado técnico volta como faixa larga e não permite comparação. O comprador que reúne o conjunto abaixo recebe propostas equivalentes e negocia por valor real. Vale considerar o pacote completo com pré-filtros e elementos de estágio anterior no mesmo pedido, já que boa parte dos fornecedores de filtragem industrial atende todos os estágios e melhora o preço no volume consolidado. Peça sempre o certificado individual do elemento e verifique se o teste de varredura foi feito unidade a unidade ou por amostragem de lote.

• Classe exigida (H13, H14, U15) e a classe ISO 14644-1 do ambiente onde o filtro será instalado.
• Dimensões externas exatas em mm: largura, altura e profundidade do quadro — meça o elemento, não a caixa.
• Vazão nominal em m³/h por módulo e a perda de carga inicial máxima aceitável em Pa.
• Material da moldura e tipo de vedação: gaxeta ou canaleta para selo líquido, com o lado da vedação definido.
• Quantidade por pedido e frequência anual de reposição, para viabilizar preço de lote.
• Temperatura e umidade de operação, e presença de agentes químicos ou sanitizantes.
• Documentos exigidos: certificado individual de fábrica, relatório de varredura, ficha técnica do meio e declaração de conformidade com a ABNT NBR ISO 29463.

Como a Soluções Industriais cobre este nicho

Para filtro absoluto, a plataforma reúne 3 fornecedores verificados, presentes desde 2019, além da curadoria Amplitude Industrial. 3 atendem todo o território nacional e os demais cobrem praças regionais. Em uma única requisição, o comprador recebe cotações comparáveis de quem atende a sua região, dentro do SLA de 24 horas.

O que só a Soluções Industriais entrega neste nicho

• Cotações que citam classe H14 sem indicar vazão nominal costumam voltar com faixa de preço larga demais para comparação.
• Compradores de farmacêutica pedem certificado individual com varredura 100%; compradores de indústria eletrônica frequentemente aceitam certificado de lote.
• Pedidos de reposição chegam com a medida da caixa plenum e não do elemento filtrante, o que gera divergência de profundidade na entrega.
• Demanda por moldura em aço inox 304 concentra-se em áreas classificadas com limpeza úmida e sanitização química.
• Substituição por meio sintético em vez de microfibra de vidro aparece em revisões de contrato motivadas por consumo de ventilador.
• Filtro absoluto para alta temperatura é cotado quase sempre junto com túnel de despirogenização ou estufa de secagem.
• Compras recorrentes tendem a fechar por lote anual com pré-filtros no mesmo pedido, reduzindo frete e paradas de linha.
• Serviço de teste de integridade com fotômetro é solicitado no mesmo orçamento por quem não tem instrumentação própria.
