Filtro fino

Filtro fino

Classes de filtro fino e o que cada uma retém

A leitura correta da classe é o primeiro filtro de qualquer cotação. Pela ABNT NBR 16101:2012 e pela EN 779:2012, as classes M5 e M6 são de eficiência média e F7, F8 e F9 são consideradas finas, medidas pela eficiência fracionária sobre partículas de 0,4 micrômetro. A ISO 16890 reclassificou o mesmo universo por frações de material particulado, e é comum receber um catálogo com uma nomenclatura e um projeto com a outra. A tabela abaixo mostra a correspondência típica de mercado e a aplicação usual de cada faixa — a equivalência é aproximada porque as metodologias de ensaio são diferentes, e o fornecedor deve apresentar o relatório de ensaio correspondente.

Formatos construtivos: bolsa, plissado e compacto

A classe define o que o filtro retém; o formato define quanto ele dura e quanta energia consome. O filtro bolsa, com bolsões de 380 a 600 mm de profundidade, é o formato dominante em casas de máquinas porque concentra grande área de mídia em um caixilho padrão, o que se traduz em baixa perda de carga inicial e longa vida útil. O plissado compacto ou mini-pleat em caixilho rígido de 90 a 292 mm entrega área equivalente em menor profundidade, sendo a escolha obrigatória quando o plenum não comporta bolsão e em ambientes de sala limpa, onde o formato rígido evita flutuação da mídia. Já o painel plissado raso serve como pré-filtro e não deve ser especificado como estágio fino único em sistemas de alta vazão, sob pena de troca mensal.

• Bolsa sintético: melhor relação área de mídia por real investido, exige profundidade livre no plenum.
• Bolsa em microfibra de vidro: eficiência estável ao longo da vida útil, mais frágil ao manuseio e à umidade.

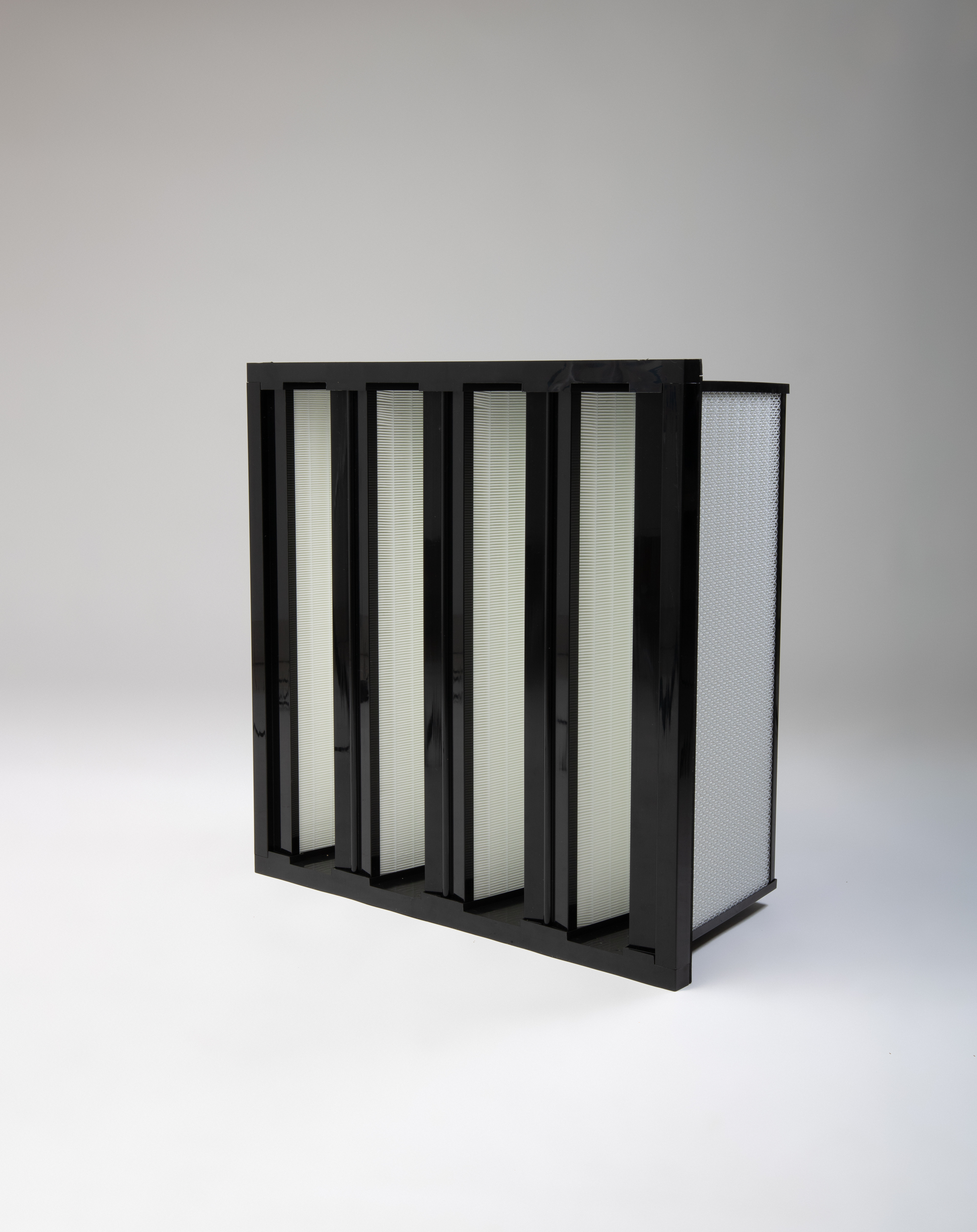

• Compacto V-bank: alta área em pouca profundidade, indicado para F8/F9 antes de absoluto.
• Painel plissado: pré-filtro G4/M5, protege o estágio fino e multiplica a vida útil dele.

Como escolher a classe certa por aplicação

A escolha começa pelo ambiente, não pelo catálogo. Em climatização de conforto de escritórios e áreas comerciais, um M6 em estágio único costuma atender à filtragem mínima prevista na ABNT NBR 16401-3:2008; quando há exigência de controle de material particulado fino ou tomada de ar em via de tráfego intenso, o salto para F7 se justifica. Em ambientes hospitalares não críticos, F7 é o piso corrente; em áreas críticas e salas limpas, o arranjo é G4 na tomada externa, F7 ou F8 intermediário e H13/H14 terminal. Em cabines de pintura, o insuflamento pede F7 ou superior para evitar defeito de casca de laranja por particulado depositado na película, enquanto a exaustão trabalha com manta filtrante de retenção de overspray. Em admissão de compressores e turbinas, o critério muda: o objetivo é reduzir fouling do rotor, e a escolha equilibra eficiência com a perda de carga aceita pela máquina, o que aproxima o problema do dimensionamento de filtro de ar para compressor.

Perda de carga, energia e critério real de troca

O erro mais caro em filtragem fina é trocar o elemento por calendário em vez de por pressão diferencial. Um F7 bolsa costuma iniciar operação entre 80 e 130 Pa e é normalmente descartado ao atingir a perda de carga final recomendada pelo fabricante, frequentemente entre 250 e 450 Pa dependendo do projeto. Todo pascal adicional é energia consumida pelo ventilador durante o ano inteiro, então o cálculo honesto de custo compara preço do elemento mais o consumo elétrico acumulado mais a mão de obra de troca. Na prática, um filtro com maior área de mídia e preço 20% a 40% superior costuma vencer no ciclo porque dura mais e opera com perda de carga média menor. Instalar manômetro diferencial em cada estágio é o investimento de menor custo e maior retorno em um sistema de filtragem industrial, porque converte troca em decisão medida.

• Registre a perda de carga inicial no dia da instalação — é a linha de base do estágio.
• Defina a pressão final de descarte em projeto e sinalize no quadro da casa de máquinas.
• Compare propostas por área efetiva de mídia em m², não apenas por classe e medida.
• Considere o custo de parada de linha na troca em processos que não podem ser interrompidos.

Mídia filtrante e moldura conforme o ambiente

A mídia sintética em polipropileno ou poliéster resiste bem a umidade, tolera manuseio e é a opção padrão em climatização predial e industrial; nos formatos e mídias de polipropileno, a mesma família de materiais aparece em elementos de líquidos e em filtro de polipropileno para processos químicos. A microfibra de vidro mantém eficiência mais estável em classes altas, mas é sensível a choque mecânico e a ambientes saturados de umidade, onde pode ocorrer perda de estrutura da mídia. A moldura acompanha o ambiente: cartão plastificado atende ar seco e temperatura amena; plástico injetado resiste melhor à condensação; aço galvanizado é o padrão industrial; inox é obrigatório em frigoríficos, áreas de lavagem e ambientes com agentes químicos. Para ar acima de 80 °C o filtro fino convencional simplesmente não serve, e a especificação migra para linha de filtro de alta temperatura com mídia e vedação adequadas.

Erros comuns de especificação e modos de falha

A maior parte das reclamações de filtro fino não vem do elemento, e sim do arranjo. Instalar F8 sem pré-filtro G4 é o erro clássico: o elemento caro satura em semanas com poeira grossa que um pré-filtro barato reteria. Caixilho fora de esquadro ou vedação deficiente permite by-pass, e um vazamento de poucos por cento da vazão anula a diferença de eficiência entre F7 e F9. Sobrecarregar o filtro além da vazão nominal aumenta a velocidade de face, reduz a eficiência fracionária e pode causar arraste de fibras. Lavar filtro fino sintético é prática recorrente e equivocada: o processo destrói a carga eletrostática e a estrutura da mídia, deixando a classe declarada sem lastro. Também é frequente confundir estágio fino com absoluto: filtro fino não substitui HEPA em ambiente qualificado pela ABNT NBR ISO 14644-1.

• Ausência de pré-filtro reduz a vida útil do estágio fino em várias vezes.
• By-pass por vedação ruim invalida a classe especificada.
• Reuso ou lavagem de mídia sintética descaracteriza o desempenho declarado.
• Troca por calendário sem leitura de pressão diferencial gera desperdício ou saturação.

O que informar na cotação e o que exigir do fornecedor

Filtro fino é item de reposição recorrente, e o preço se move por medida, classe, área de mídia, tipo de moldura, mídia empregada e principalmente pelo volume do contrato — pedidos anuais de manutenção predial obtêm condições diferentes de compras avulsas. Medidas fora do padrão 592x592 e 287x592 mm entram como sob medida e alteram prazo e custo. Ao cotar com fabricantes e distribuidores, reúna previamente os dados abaixo e peça documentação técnica que sustente a classe declarada; catálogo sem relatório de ensaio não permite comparar propostas de forma honesta. Quando o mesmo sistema demandar estágios de líquidos ou coleta de pó, vale consolidar o escopo com outras famílias de filtros industriais no mesmo pedido para ganhar escala.

• Medida do caixilho (largura x altura x profundidade) e quantidade por casa de máquinas.
• Vazão de ar por elemento e velocidade de face resultante.
• Classe alvo na nomenclatura do projeto (NBR 16101/EN 779 ou ISO 16890).
• Perda de carga inicial e perda de carga final admitida pelo ventilador.
• Tipo de moldura exigido pelo ambiente (cartão, plástico, galvanizado ou inox).
• Relatório de ensaio de eficiência, ficha técnica com área efetiva de mídia e prazo de reposição.

O que só a Soluções Industriais entrega neste nicho

• Cotações concentradas nas medidas 592x592 e 287x592 mm, com profundidade de bolsa entre 380 e 600 mm.
• Pedidos que citam classe F7 ou F8 pela EN 779:2012 convivendo com pedidos já em ePM1 55% pela ISO 16890, exigindo tabela de equivalência no orçamento.
• Compradores que só descobrem a diferença de vida útil quando comparam a área efetiva de mídia, não a classe declarada.
• Demanda recorrente de filtro fino com moldura metálica em frigoríficos e áreas de lavagem por causa de umidade.
• Reposição em contratos anuais de manutenção predial pesa mais que a compra avulsa no volume cotado.
• Cabines de pintura puxam pedidos de fino no insuflamento combinados com manta no exaustão.
• Checklist de cotação que qualifica o lead: medida do caixilho, vazão, classe alvo, perda de carga final admitida e tipo de moldura.
