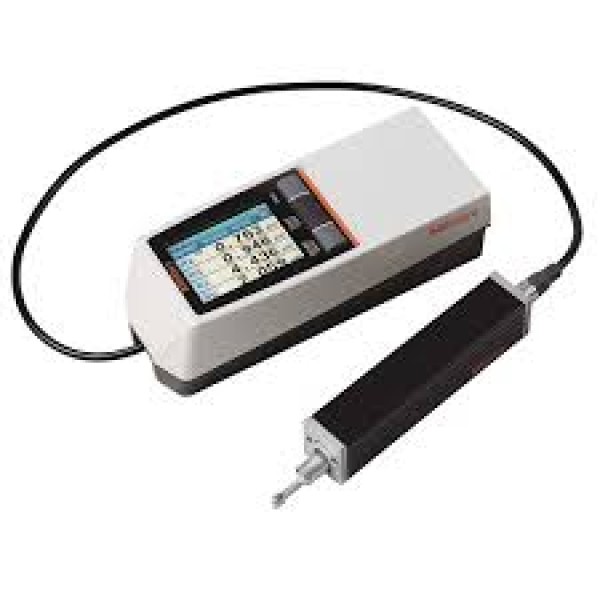

rugosímetro SJ-500

rugosímetro SJ 500

Parâmetros de rugosidade: quando Ra não é suficiente

O Ra é a média aritmética dos desvios do perfil e domina os desenhos porque é estável e pouco sensível a riscos isolados — o que é justamente sua limitação. Duas superfícies com o mesmo Ra podem ter comportamento funcional oposto: uma com picos agressivos que rasgam a vedação e outra com vales profundos que retêm lubrificante. A ABNT NBR ISO 4287 traz o conjunto completo, e a leitura correta do desenho define o instrumento. Rz mede a média das alturas máximas por trecho e é o parâmetro preferido em superfícies de assento e vedação; Rt e Rmax capturam o pior defeito do perfil; Rq entra em análises estatísticas e ópticas; e a família Rk, Rpk e Rvk, derivada da curva de Abbott-Firestone conforme a ISO 13565, é obrigatória em camisas de cilindro e superfícies brunidas do setor automotivo. Ao cotar, informe qual desses parâmetros o instrumento precisa calcular: aparelhos de entrada entregam Ra e Rz, e os parâmetros funcionais costumam estar em faixas superiores de firmware.

• Ra — desgaste geral, acabamento de usinagem, controle de rotina
• Rz e Rmax — assentos de vedação, superfícies de contato e fadiga
• Rq — comparação com medição óptica e análise estatística
• Rk, Rpk e Rvk — brunimento, camisa de cilindro, retenção de óleo
• Rsm e Rmr — passo do perfil e taxa de contato portante

Cut-off, comprimento de amostragem e os erros que invalidam a medição

O erro mais comum não está no aparelho, está no ajuste. O cut-off λc separa rugosidade de ondulação, e a ABNT NBR ISO 4288 amarra sua escolha à rugosidade esperada da peça: perfis muito finos pedem 0,08 mm ou 0,25 mm, a faixa intermediária mais frequente na usinagem trabalha com 0,8 mm, e superfícies grosseiras exigem 2,5 mm ou 8 mm. Usar 0,8 mm por padrão em uma peça retificada muito fina infla o resultado com ondulação que não deveria entrar na conta; usar cut-off curto em um fundido corta rugosidade real e aprova peça reprovável. Some a isso o comprimento de avaliação, normalmente cinco comprimentos de amostragem, e o filtro: medições feitas com filtro 2RC antigo não são diretamente comparáveis às feitas com o filtro gaussiano da ISO 16610-21, o que costuma explicar divergências entre cliente e fornecedor no mesmo lote. Antes de contestar um laudo, confira se ambos os lados usaram o mesmo λc, o mesmo número de cut-offs e o mesmo filtro.

• Ponta do estilete desgastada ou lascada: aumenta o raio efetivo e reduz artificialmente o valor lido
• Medir na direção errada: a leitura deve ser perpendicular às marcas de usinagem
• Peça ou instrumento sem estabilidade: vibração de piso e motor próximo somam ruído ao perfil
• Superfície suja, oleada ou com cavaco: gera picos falsos e reprova peça boa
• Comparar resultados de skidded e skidless sem ressalva: o apoio patim filtra parte da ondulação

Portátil, de bancada ou óptico: como decidir o formato

A escolha do formato vem da peça, não do orçamento. O portátil de apalpador com patim resolve a maior parte do chão de fábrica: mede na própria máquina, aceita peça grande e entrega Ra e Rz em segundos, mas depende de uma superfície de apoio razoável e é mais sensível ao operador. O equipamento de bancada, com coluna, mesa e acionador motorizado sem patim, é a escolha quando a peça é pequena, o parâmetro é crítico ou o laudo precisa de perfil registrado e repetibilidade comprovada em estudo de sistema de medição — inclusive porque, sem patim, ele mede também ondulação e perfil primário. O rugosímetro óptico, confocal ou interferométrico, entra quando o contato é inaceitável: superfícies moles, revestimentos finos, polimento espelhado, implantes médicos e áreas onde o risco do estilete seria um defeito. Em contrapartida, o óptico é mais caro, sofre com superfícies muito refletivas ou muito escuras e nem sempre produz valores idênticos aos do método de contato, o que precisa estar acordado com o cliente antes de virar critério de aceitação. Para acompanhar a mesma peça em outras características, o instrumento costuma conviver na sala de metrologia com o projetor de perfil para contorno e o durômetro para dureza superficial.

Faixa de rugosidade por processo de fabricação

Esta é a tabela que evita comprar instrumento demais ou de menos. Cada processo entrega uma faixa característica de Ra, e é ela que define a resolução necessária, o raio de ponta adequado segundo a ISO 3274 e o cut-off inicial pela ABNT NBR ISO 4288. Se toda a sua produção é torneada e fresada, um portátil de faixa média resolve; se há polimento e lapidação, a resolução exigida sobe e a ponta de 2 µm passa a ser requisito; se o parque é de fundidos e peças jateadas, o que falta é faixa alta e curso de medição, não resolução fina.

Calibração, rastreabilidade e verificação no dia a dia

Rugosímetro sem rastreabilidade documentada é apenas um indicador. O certificado de calibração deve vir de laboratório acreditado conforme a ABNT NBR ISO/IEC 17025, idealmente dentro da Rede Brasileira de Calibração do Inmetro, com valores, incerteza declarada e identificação dos padrões utilizados — a ISO 12179 trata da verificação de instrumentos de contato com padrão de rugosidade rastreável. O intervalo entre calibrações não é fixo em norma: ele é definido pelo próprio sistema de gestão, com base em criticidade da medição, frequência de uso e histórico de deriva, e ciclos anuais são o ponto de partida usual em ambiente ISO 9001 ou IATF 16949. Entre calibrações, a boa prática é a verificação intermediária diária ou semanal sobre o padrão de rugosidade que acompanha o aparelho: se o valor lido sai da tolerância esperada, a suspeita imediata é ponta danificada. Em auditoria automotiva, prepare-se também para o estudo de repetitividade e reprodutibilidade, porque o rugosímetro entra no MSA como qualquer outro sistema de medição. A rotina se integra ao mesmo plano de calibração de instrumentos de medição que já cobre paquímetros, micrômetros e relógios comparadores da empresa.

• Certificado com incerteza de medição declarada e padrões identificados
• Padrão de rugosidade próprio para verificação intermediária no setor
• Etiqueta de identificação, data e validade visíveis no instrumento
• Registro de deriva entre certificados para ajustar o intervalo
• Procedimento escrito de medição com cut-off, filtro e número de repetições

O que define o preço de um rugosímetro

Não existe preço de tabela útil nesse nicho porque o mesmo nome cobre um portátil simples de Ra e Rz e um sistema de bancada com software de análise — a diferença entre eles é de ordem de grandeza, não de percentual. O que move o valor da proposta é previsível: quantidade e tipo de parâmetros calculados, sendo que a inclusão dos parâmetros funcionais da curva de Abbott sobe a faixa; resolução e curso do apalpador, com pontas de 2 µm custando mais que as de 5 µm; presença de acionador motorizado, coluna e mesa; software de aquisição, relatório e saída de dados para o sistema da qualidade; impressora integrada; e o nível do certificado — de fábrica, de laboratório interno ou acreditado RBC, com o acreditado sempre custando mais e sendo o único aceito em boa parte das auditorias. No custo total de propriedade, some ainda o apalpador de reposição, que é peça de desgaste, o padrão de rugosidade e a calibração recorrente. Para demanda esporádica de laudo, comparar a compra com locação mensal ou com a contratação de medição em campo costuma inverter a conta, especialmente quando o uso previsto é de poucas peças por mês.

Checklist de cotação e o que exigir do fornecedor

Cotação de rugosímetro só é comparável quando todos os fornecedores respondem à mesma especificação. Antes de abrir a solicitação, reúna as informações abaixo: elas encurtam o ciclo de compra e evitam receber propostas que só se parecem entre si no preço. Vale também confirmar o suporte pós-venda, porque a substituição de apalpador e a calibração são recorrentes e nem todo revendedor mantém assistência local. Empresas que já operam uma rotina de metrologia costumam cotar o rugosímetro no mesmo pedido de outros instrumentos de medição dimensional, ganhando escala em frete e em contrato de calibração.

• Parâmetros exigidos no desenho da peça (Ra, Rz, Rt, Rk/Rpk/Rvk) e norma de referência
• Faixa de Ra esperada e processo de fabricação predominante
• Cut-off e filtro exigidos pelo cliente ou pela especificação interna
• Geometria e acesso da superfície: peça na máquina, furo, ranhura, raio ou plano
• Necessidade de perfil registrado, impressão ou exportação de dados
• Nível de certificado de calibração: fábrica, laboratório ou acreditado RBC
• Prazo de entrega, garantia, disponibilidade de apalpador de reposição e assistência técnica no estado
• Se aplicável, cotar em paralelo locação mensal e serviço de medição em campo

O que só a Soluções Industriais entrega neste nicho

• Demanda concentrada em rugosímetro portátil de apalpador para chão de fábrica, com bancada aparecendo apenas em cotações de sala de metrologia.
• Compradores que informam o parâmetro exigido no desenho (Ra, Rz ou Rk/Rpk/Rvk) recebem proposta técnica compatível em menos rodadas de contraproposta.
• Certificado de calibração acreditado RBC é o item mais esquecido no pedido inicial e o que mais atrasa liberação em auditoria.
• Pedidos do setor automotivo puxam parâmetros de curva de Abbott; óleo e gás e caldeiraria puxam Rz e faixa de medição maior.
• Apalpador de reposição e padrão de rugosidade rastreável costumam representar parcela relevante do custo ao longo de cinco anos de uso.
• Locação mensal e serviço de medição em campo aparecem como alternativa recorrente para demanda pontual de laudo.
• Checklist mínimo de cotação: parâmetro do desenho, faixa de Ra esperada, cut-off exigido, geometria e acesso da peça, necessidade de impressora ou saída de dados e nível de certificado.
