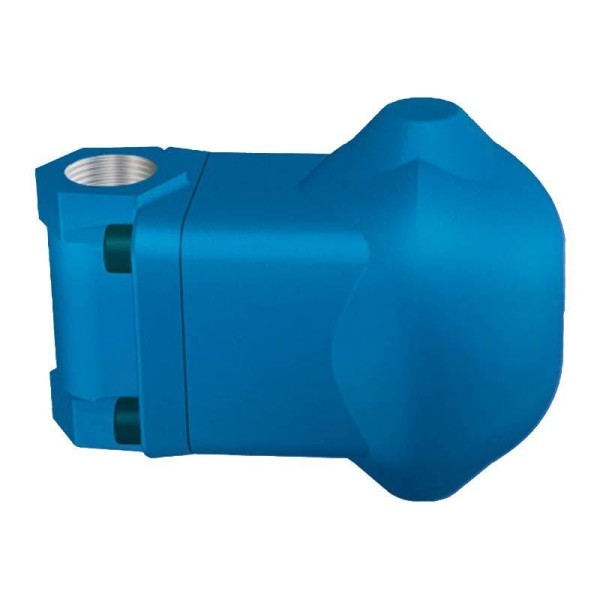

purgador de bóia

purgador de bóia

Como funciona o purgador de boia

No purgador de boia, o condensado que chega ao corpo eleva uma esfera flutuante ligada por alavanca a um assento e uma válvula; quando o nível sobe, a boia levanta e abre a passagem, drenando o condensado; quando cai, a válvula fecha antes que o vapor escape. Como o mecanismo responde ao nível e não à temperatura, a descarga é contínua e modulada pela carga real, mantendo o condensado próximo à temperatura do vapor. A maioria dos modelos de processo é do tipo boia com eliminador de ar termostático (F&T), que abre um pequeno elemento na partida para expulsar o ar frio e o gás não-condensável que, de outra forma, bloqueariam a troca de calor.

• Boia simples: só drena condensado, indicada onde o ar já foi eliminado por outro dispositivo
• Boia F&T (com eliminador de ar): expulsa ar na partida, padrão em trocadores e serpentinas
• Descarga contínua: mantém a superfície de troca livre de condensado alagado

Boia vs. balde invertido, termodinâmico e termostático: como escolher

Não existe purgador universal: a boia vence onde a descarga precisa acompanhar cargas variáveis sem alagar o equipamento, como em trocadores de calor e serpentinas com controle de temperatura; o balde invertido é robusto contra sujeira e golpe, mas descarrega em ciclos e perde ar mal; o termodinâmico de disco é compacto e barato para drenos de linha de vapor de alta pressão, porém não modula; e o termostático subresfria o condensado, útil em traços de aquecimento, mas ruim onde não se pode reter condensado. A boia trabalha em conjunto com o indicador de nível do sistema para garantir que o condensado seja removido na mesma taxa em que se forma, diferente de uma válvula proporcional de controle contínuo que atua na vazão de vapor de entrada.

Dimensionamento: ΔP, carga de condensado e fator de segurança

O dimensionamento correto parte de três dados: a carga de condensado em kg/h no pior cenário (partida a frio consome muito mais que regime), a pressão a montante e a contrapressão na saída — a diferença entre elas é o ΔP que empurra o condensado pelo orifício. A capacidade de um purgador de boia cai conforme o ΔP diminui, então um modelo que descarrega 1.000 kg/h a 5 bar pode descarregar bem menos a 1 bar. A prática recomendada é aplicar fator de segurança de 2:1 a 3:1 sobre a carga calculada, com o valor maior em processos de partida frequente. O erro clássico é dimensionar pelo diâmetro da tubulação: um purgador subdimensionado alaga o trocador e um superdimensionado desperdiça e sofre desgaste de assento.

• Levante a carga de condensado de partida, não só a de regime
• Calcule o ΔP real considerando a contrapressão da linha de retorno
• Aplique fator 2:1 a 3:1; use 3:1 em partidas frias frequentes
• Confira a capacidade do modelo NA pressão de operação, não na máxima

Materiais, conexões e PMTA

O corpo do purgador de boia define preço e aplicação: ferro fundido cinzento é a opção econômica para vapor saturado de baixa e média pressão; aço carbono forjado sobe a faixa de PMTA e resiste a golpes; e aço inox 316 é obrigatório em processos farmacêuticos, alimentícios e sanitários por resistência à corrosão e compatibilidade com limpeza. As conexões podem ser roscadas (BSP ou NPT, comuns até DN50) ou flangeadas (padrão ASME/PN em diâmetros maiores), e precisam bater com a linha existente. Toda a seleção é limitada pela PMTA do corpo, que deve superar a pressão de operação com margem — como retentores para alta temperatura, o material do assento e da vedação também é dimensionado pela temperatura de trabalho.

Modos de falha: golpe de aríete, alagamento e sujeira

O purgador de boia falha de formas previsíveis que a compra deve antecipar. O golpe de aríete — ondas de choque quando condensado acumulado é arrastado por vapor a alta velocidade — pode amassar a boia e quebrar a alavanca; ele indica linha mal drenada, não defeito do purgador. O alagamento (stall) ocorre quando a contrapressão iguala a pressão de entrada em processos com controle de temperatura, cessando a descarga e inundando o trocador; combate-se com bomba-purgador ou dimensionando o ΔP mínimo. Sujeira e incrustação retêm a válvula aberta (vazamento de vapor) ou fechada (alagamento), por isso um filtro Y a montante é item de instalação, não acessório opcional. Vazamento de vapor por purgador travado é a maior perda energética silenciosa em plantas de vapor.

• Golpe de aríete: sinal de drenagem deficiente; proteja com purgador robusto e inclinação correta
• Alagamento (stall): revise ΔP e considere bomba-purgador em processos modulados
• Filtro Y a montante: protege o assento contra sujeira e incrustação
• Vazamento de vapor: inspecione periodicamente para não perder energia

Aplicações por setor e enquadramento na NR-13

A boia é preferida onde a superfície de troca não pode alagar: trocadores de calor de casco e tubo, tanques e reatores encamisados, autoclaves e esterilizadores, serpentinas de aquecimento e caldeirões industriais. Nesses casos, drenar o condensado das serpentinas e do tubo aletado dos trocadores de forma contínua mantém o coeficiente de troca estável e o controle de temperatura preciso. Como todo o conjunto opera com vapor sob pressão, ele está no escopo da NR-13 e das tubulações projetadas conforme a ASME B31.1; em plantas com caldeira, o prontuário e as inspeções periódicas exigidas pela norma abrangem a linha onde os purgadores estão instalados. Setores farmacêutico e alimentício acrescentam a exigência de inox e vapor limpo.

O que define o preço e checklist de cotação

O preço de um purgador de boia é movido pelo material do corpo (inox 316 custa tipicamente 2 a 4 vezes o ferro fundido de mesma faixa), pela PMTA e faixa de pressão, pelo tipo de conexão (flangeado sai acima do roscado), pela vazão/capacidade e pela inclusão ou não do eliminador de ar (F&T custa mais que a boia simples). Volume e padronização de frota derrubam o custo unitário, e acessórios como filtro Y, válvula de retenção e visor de fluxo entram no orçamento total. Para cotar com vários fornecedores de uma vez, reúna os dados que qualificam a especificação e evitam refação.

• Pressão de operação e contrapressão (para calcular o ΔP)
• Carga de condensado em kg/h (partida e regime)
• Material exigido (ferro fundido, aço carbono ou inox 316)
• Tipo e diâmetro da conexão (BSP/NPT roscada ou flangeada ASME/PN)
• Com ou sem eliminador de ar (F&T) e acessórios (filtro Y, retenção)
• Setor e norma aplicável (NR-13, exigência sanitária)
