Selo metálico

Perfis de selo metálico e onde cada um se aplica

Os perfis normalizados não são variações estéticas: cada um pressupõe uma geometria de ranhura e um mecanismo de vedação diferente. Os anéis tipo R octogonal e R oval atendem flanges convencionais de classe 150 a 2500 conforme ASME B16.20, sendo o octogonal preferido em ranhura de fundo plano por oferecer área de contato maior e melhor selagem. Os perfis RX e BX são autoenergizados: a própria pressão interna empurra o anel contra a parede da ranhura, aumentando a vedação conforme a pressão sobe, condição exigida em equipamento de cabeça de poço sob API 6A. Já C-rings, O-rings metálicos e juntas revestidas cobrem vácuo, criogenia e trocadores de calor, onde a recuperação elástica após o aperto importa mais que a carga de assentamento bruta.

• R octogonal: ranhura de fundo plano, melhor selagem, não reutilizável.
• R oval: compatível com ranhura antiga de fundo arredondado, contato em linha.
• RX: autoenergizado, intercambiável com ranhura de anel R do mesmo número.
• BX: autoenergizado para alta pressão, ranhura própria, flange tipo API 6A.
• C-ring e O-ring metálico: vácuo, criogenia e vedação com recuperação elástica.
• Revestido (jacketed) e camprofile: núcleo metálico com enchimento macio para trocador de calor.

Como escolher o perfil certo: árvore de decisão prática

A decisão começa pelo flange existente, não pelo catálogo. Se o equipamento já está em campo, meça a ranhura e identifique o número do anel gravado no selo antigo antes de qualquer coisa: trocar um R oval por um R octogonal em ranhura de fundo arredondado reduz drasticamente a área de contato e é causa clássica de vazamento na primeira partida. Se o serviço é de alta pressão cíclica ou cabeça de poço, o caminho é RX ou BX, porque o efeito autoenergizante compensa a perda de carga de aperto quando a pressão oscila. Se a pressão é moderada e o ciclo térmico é intenso, a espirotálica com anel de centragem e anel interno costuma custar menos e tolerar melhor a variação dimensional do que o anel maciço. Para vácuo e criogenia, o critério muda de carga de assentamento para recuperação elástica, e C-ring ou gaxeta de cobre recozido passam à frente. Em flange de face plana com muitas remontagens, os modelos com núcleo metálico e enchimento macio reduzem o desgaste da sede, e a lógica é a mesma que orienta a escolha entre uma junta metálica e um papelão hidráulico em serviço leve, onde a carga disponível nos parafusos é o fator limitante.

• Reposição em campo: identifique o número do anel e o formato do fundo da ranhura antes de cotar.
• Pressão cíclica alta: prefira perfil autoenergizado (RX ou BX).
• Ciclo térmico com pressão moderada: espirotálica com anéis de centragem e interno.
• Vácuo e criogenia: C-ring, O-ring metálico ou gaxeta de cobre recozido.
• Parafusos limitados ou flange leve: reavalie se o serviço realmente exige vedação metálica.

Material por serviço: temperatura, corrosão e o que move o preço

O material responde por boa parte da diferença de preço entre dois selos de mesma medida. Aço macio recozido é o mais barato e atende água, vapor saturado e hidrocarbonetos leves em flange de aço carbono. Inox 316 e 316L cobrem a maioria do processo químico e representam o patamar de referência do mercado; ligas de níquel como Inconel 625, Monel e Hastelloy podem custar várias vezes esse patamar e só se justificam quando temperatura, cloretos ou ácidos inviabilizam o inox. Titânio entra em serviço com cloreto quente. Existe ainda uma regra de dureza que precede a escolha da liga: o selo deve ser mais macio que o flange, porque quem tem de escoar é o anel, não a sede — especificar Inconel endurecido contra um flange de inox forjado significa trocar um consumível barato por uma ranhura usinada cara. Em serviço com H2S, a NACE MR0175/ISO 15156 limita dureza e composição, e isso restringe fornecedor e prazo. O mesmo raciocínio de compatibilidade química que orienta a escolha de um elastômero em uma guarnição de borracha vale aqui, com a diferença de que no metal a variável dominante é a temperatura de projeto, não o inchamento.

Montagem, torque e os modos de falha mais frequentes

Um selo metálico correto instalado errado vaza igual. Ele exige carga de aperto muito superior à de uma junta macia, porque a vedação só ocorre quando o metal escoa contra a ranhura, e essa carga precisa ser distribuída uniformemente. A ASME PCC-1 orienta sequência cruzada, aplicação do torque em passos progressivos e reaperto após estabilização térmica, prática que evita o desalinhamento do anel. O segundo erro mais comum é o reaproveitamento: uma vez deformado plasticamente, o anel não recupera a geometria original e um segundo uso quase sempre resulta em vazamento — selos metálicos são consumíveis de uso único. Some-se a isso ranhura riscada, oxidada ou com resíduo de junta anterior, que impede o contato contínuo, e a incompatibilidade de dureza, que transfere o dano do consumível para o flange. Em conjuntos com haste e movimento, a falha do selo estático muitas vezes é diagnosticada junto com o desgaste do kit de vedação para cilindro hidráulico, e vale inspecionar os dois antes de fechar o equipamento.

• Reutilização do anel após deformação plástica: causa direta de vazamento na repartida.
• Aperto em sequência não cruzada ou sem passos progressivos, gerando aperto desigual.
• Ranhura com risco, carepa ou resíduo de vedação anterior, quebrando a continuidade do contato.
• Selo mais duro que o flange, transferindo o dano para a sede usinada.
• Ausência de reaperto após o primeiro ciclo térmico em linha de vapor ou óleo quente.
• Anel de número correto mas perfil trocado (oval no lugar de octogonal, ou vice-versa).

Selo metálico, selo mecânico e vedação de borracha: quando cada um resolve

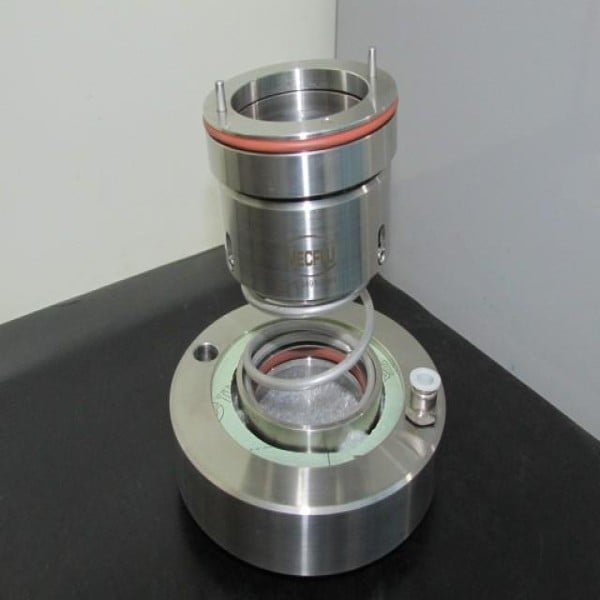

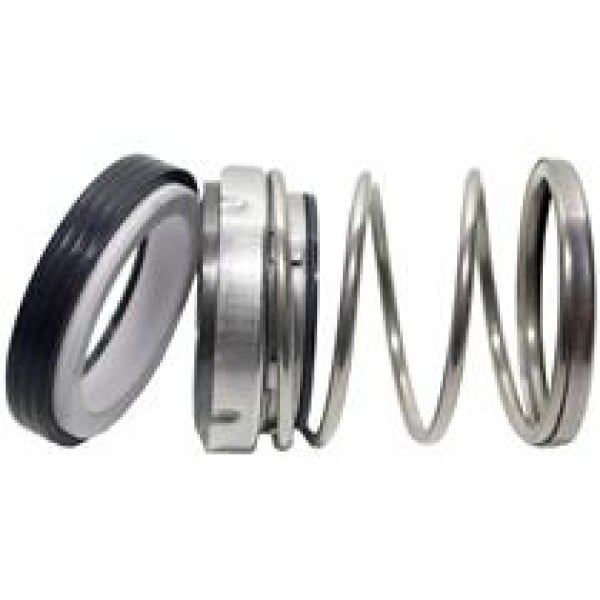

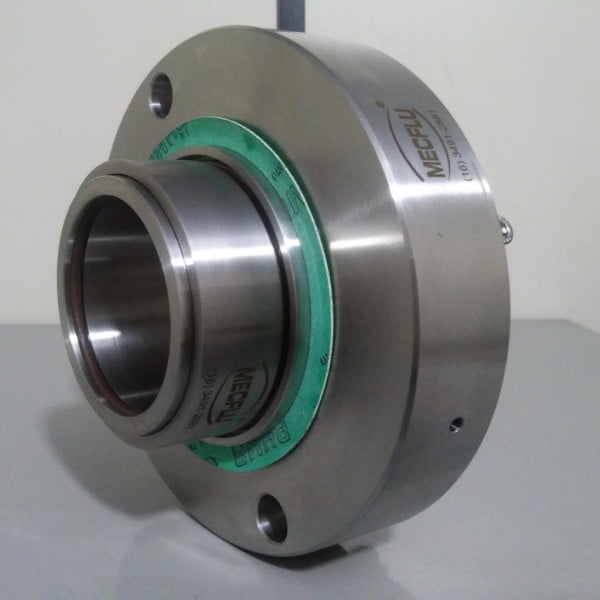

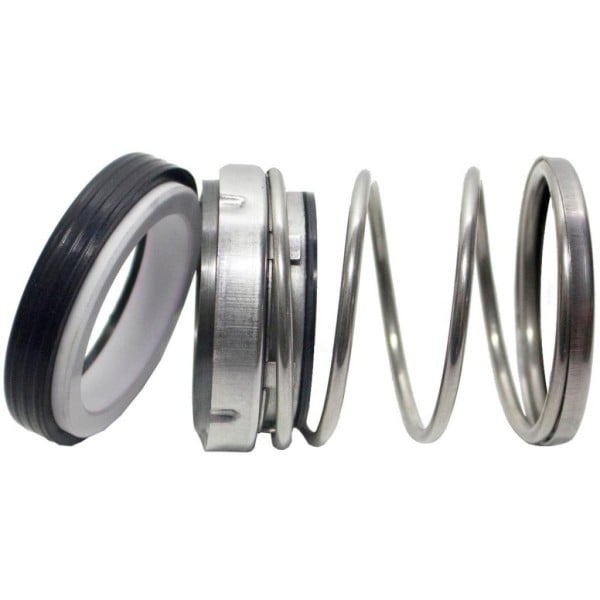

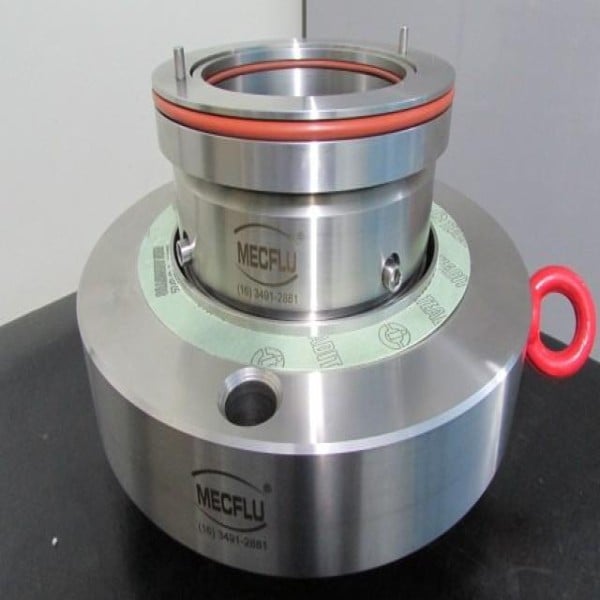

A confusão de terminologia atrapalha a cotação. Selo metálico é vedação estática: fecha uma junção que não se move, como flange, tampa, bocal ou conexão de cabeça de poço. Selo mecânico é conjunto dinâmico, com faces em contato relativo, usado para vedar eixo de bomba, agitador e reator — outro produto, outro fornecedor, outra lógica de manutenção; quem procura vedação de eixo de misturador está tratando de um selo mecânico para reator, não de um anel de flange. Vedações elastoméricas e de fibra, por sua vez, resolvem serviços de temperatura e pressão moderadas a custo bem menor e com carga de aperto compatível com flanges leves. A regra prática é ir para o metal apenas quando a temperatura, a pressão, o risco de fogo ou a agressividade química eliminarem a alternativa macia, porque o metal traz junto exigência de acabamento de ranhura, torque elevado e uso único.

Não confunda: selo metálico de vedação e lacre metálico de inviolabilidade

Parte relevante das buscas por selo metálico não é sobre vedação de pressão, e sim sobre lacre de segurança metálico, o dispositivo de uso único aplicado em contêiner, caminhão-tanque, medidor e mala de valores para evidenciar violação. São produtos sem qualquer relação técnica: o lacre trabalha por travamento mecânico e rastreabilidade por numeração seriada, com requisitos de resistência descritos na ISO 17712 para lacres de alta segurança em contêiner de carga, enquanto o selo de vedação trabalha por deformação plástica sob carga de aperto. Ao abrir a cotação, deixe claro qual dos dois você precisa: informar a aplicação (flange de tubulação, tampa de vaso, cabeça de poço, ou contêiner e caminhão) direciona o pedido ao fornecedor certo e evita retrabalho de proposta.

Checklist de cotação, documentação e critérios para escolher o fornecedor

Selo metálico é item de especificação, não de vitrine: a proposta só é comparável quando todos os fornecedores recebem os mesmos dados. Reúna antes de cotar o número do anel ou as dimensões medidas da ranhura, o perfil, o material, a classe e a norma do flange, a temperatura e a pressão de operação, o fluido e a presença de H2S, além da quantidade e do prazo. Para reposição de item obsoleto, uma foto do anel antigo com o gravado legível e o desenho do flange resolvem a maior parte dos casos, e há fornecedores que trabalham por engenharia reversa a partir de amostra. Na documentação, o certificado de material EN 10204 3.1 é o que permite rastrear corrida e composição e costuma ser exigência contratual em petroquímica e óleo e gás; em serviço ácido, peça declaração explícita de conformidade com NACE MR0175/ISO 15156, com valor de dureza medido. O que move o preço é material, perfil, diâmetro, revestimento, exigência documental e quantidade — pedido unitário de emergência e lote programado do mesmo item têm patamares diferentes, e vale cotar o conjunto de vedações da parada junto, incluindo itens correlatos como junta de grafite para os pontos de menor severidade.

• Número do anel (ex.: R-24, R-45, BX-156) ou dimensões medidas da ranhura.
• Perfil desejado: R octogonal, R oval, RX, BX, espirotálica, revestida.
• Material e dureza máxima admitida, comparadas à dureza do flange.
• Classe de pressão, norma do flange (ASME B16.5 ou B16.47) e diâmetro nominal.
• Temperatura de operação, fluido e presença de H2S ou cloretos.
• Documentação exigida: EN 10204 3.1, declaração NACE MR0175/ISO 15156, relatório dimensional.
• Quantidade, prazo, necessidade de embalagem individual e identificação por gravação.

O que só a Soluções Industriais entrega neste nicho

• Demanda concentrada em reposição de item obsoleto, sem código de catálogo, a partir de amostra ou desenho do flange.
• Compradores de petroquímica pedem certificado de material EN 10204 3.1 junto da proposta, e isso separa o fornecedor apto do revendedor.
• Cotações de perfil BX e RX aparecem quase sempre atreladas a equipamento API 6A de cabeça de poço, com prazo maior que os perfis R.
• Pedidos em Inconel 625 e Hastelloy têm prazo dominado pela disponibilidade da barra, não pela usinagem.
• Erro recorrente na cotação: informar apenas o diâmetro do flange sem o número do anel (R-24, R-45) nem a classe de pressão.
• Compras emergenciais de parada de manutenção pesam mais que compra programada neste nicho e mudam o critério de escolha do fornecedor.
• Checklist de cotação que o marketplace pede: número do anel ou dimensões, perfil, material, classe do flange, temperatura, fluido, presença de H2S e quantidade.
• Parte das buscas por selo metálico é lacre de inviolabilidade, intenção comercial totalmente distinta da vedação de flange.
