Como funciona a vedação por faces e por que ela substitui a gaxeta

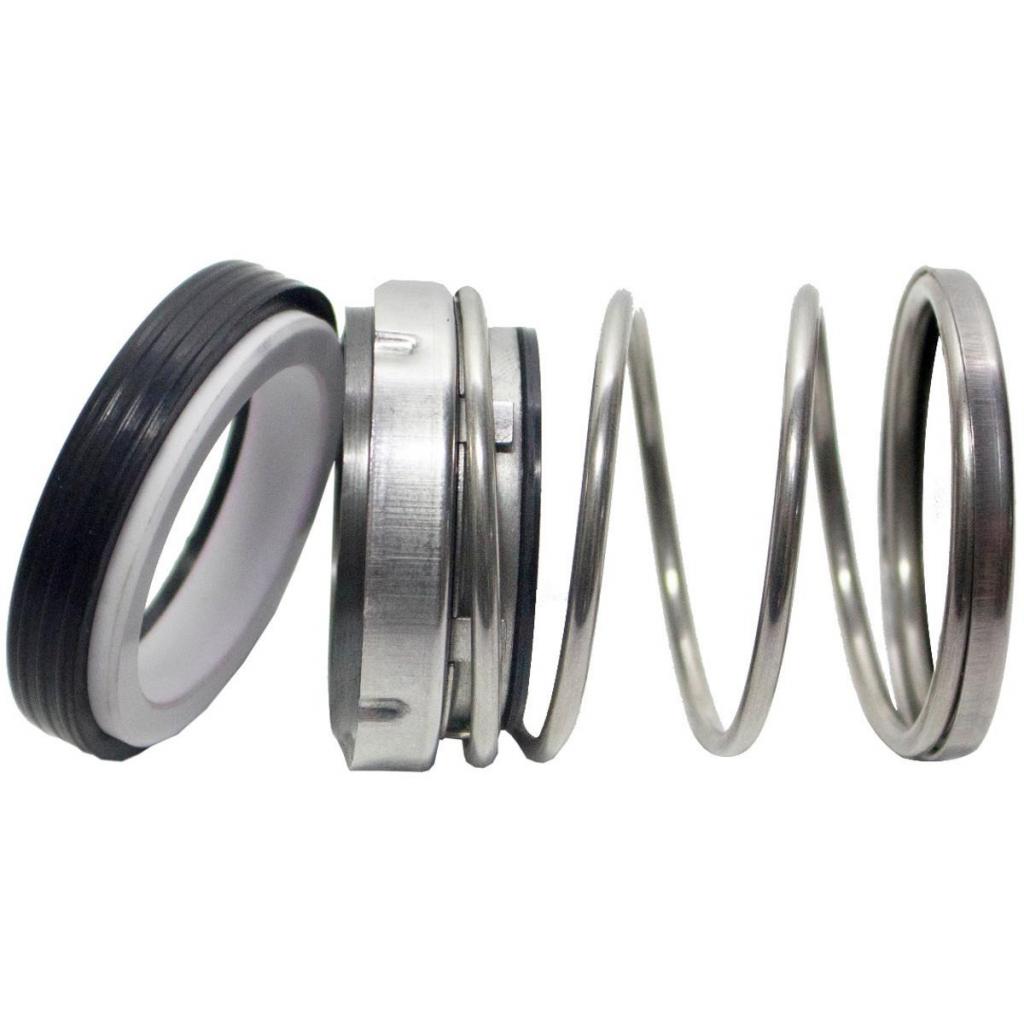

O princípio do selo mecânico é transformar um vazamento axial pelo eixo em um contato radial entre duas faces perpendiculares ao eixo. A face rotativa acompanha o eixo por meio de pinos ou luva; a estacionária fica travada na tampa. Molas, fole ou o próprio empuxo hidráulico mantêm o contato, e um filme de fluido de poucos micrometros lubrifica e refrigera a interface. Comparado à gaxeta, o selo elimina o gotejamento contínuo necessário para resfriar o engaxetamento, reduz o consumo de água de selagem, dispensa reaperto periódico e elimina o desgaste da luva por atrito da trança, embora exija montagem mais criteriosa e tenha custo inicial superior.

• Faces em contato: par tribológico define atrito, geração de calor e vida útil.
• Vedações secundárias: o-rings, cunhas ou anéis em PTFE que impedem fuga pelas folgas estáticas.
• Elemento de carga: mola única, multimolas ou fole metálico.
• Elementos de acionamento e travamento: pinos, parafusos de fixação e luva de arraste.

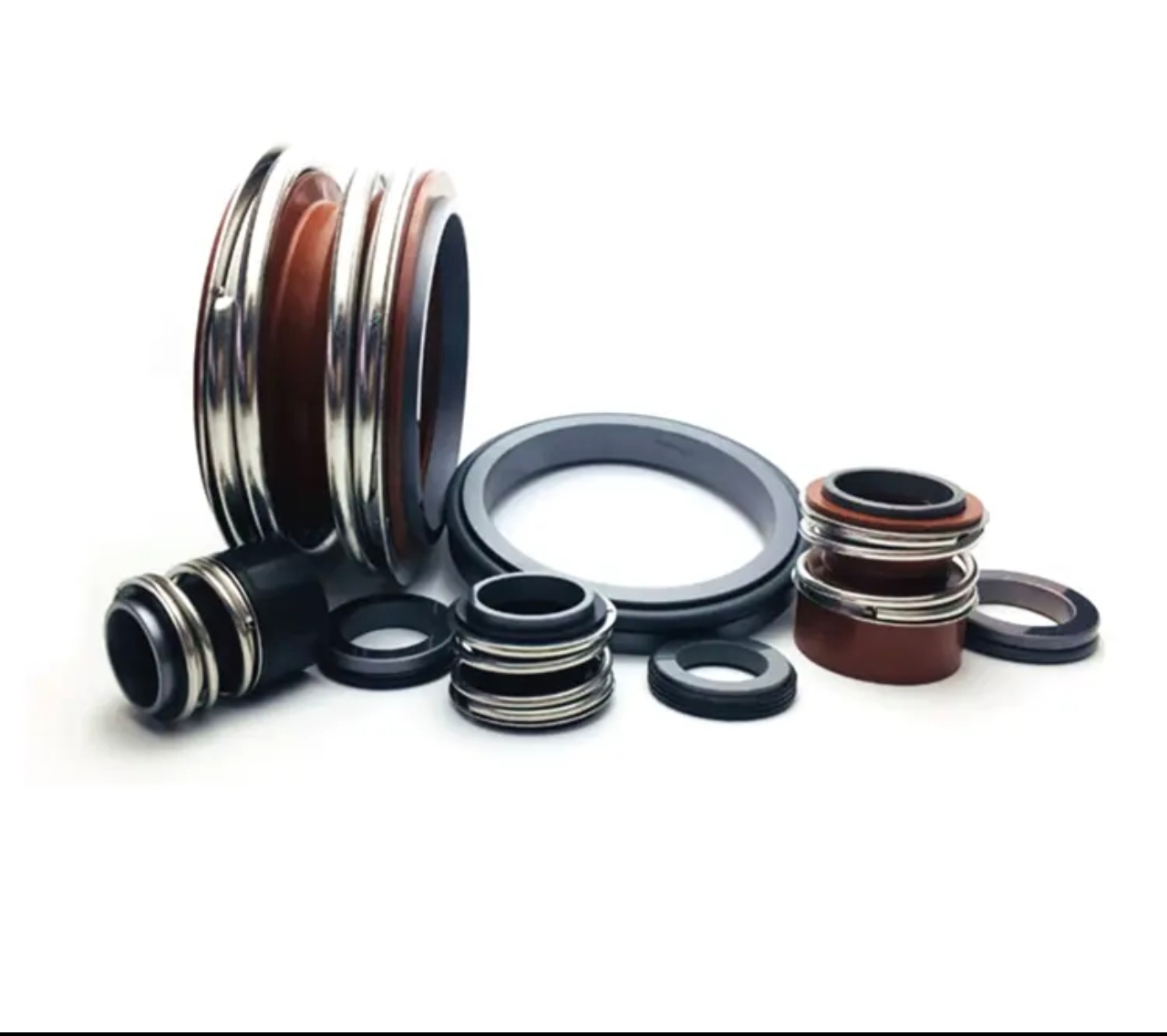

Selo cartucho, selo componente, mola única, multimolas e fole metálico

O selo componente chega em peças soltas e exige que o mecânico acerte a altura de montagem e a compressão da mola com relógio comparador — é mais barato e mais sujeito a erro humano. O selo tipo cartucho vem pré-montado em uma luva com tampa e espaçadores de fixação, é instalado como bloco único e dispensa medição no campo, sendo a escolha padrão em plantas com equipe enxuta ou alta rotatividade de mantenedores. Quanto ao elemento de carga, a mola única com passo largo é preferida em fluidos com sólidos e produtos que cristalizam, porque não entope entre espiras; multimolas distribuem a carga de forma mais uniforme e ocupam menos espaço axial; o fole metálico elimina o o-ring dinâmico e é a solução para óleo térmico, vapor e serviços criogênicos, onde o elastômero não sobrevive.

Par de faces por tipo de serviço: como escolher sem errar o PV

A combinação de materiais das faces é o que mais influencia vida útil e torque de partida. Carbono grafite impregnado contra carbeto de silício tem baixo coeficiente de atrito e tolera partidas a seco momentâneas, mas não resiste a abrasivos. SiC contra SiC suporta sólidos e produtos químicos agressivos, porém é sensível à operação sem lubrificação e lasca sob choque térmico. Carbeto de tungstênio tem tenacidade superior e aceita pressões mais altas, com condutividade menor e custo maior em versões com ligante de níquel para meios corrosivos. O critério objetivo é o produto PV — pressão na caixa de selagem multiplicada pela velocidade periférica da face —, que deve ficar dentro do limite do par escolhido com margem; ignorar esse limite é o caminho mais curto para trinca térmica e falha em poucas semanas.

Elastômeros e vedações secundárias: a causa nº 1 de falha precoce

Um selo com faces perfeitas falha em dias se o o-ring for incompatível. NBR é econômico e serve água, óleo mineral e produtos neutros até cerca de 100 °C, mas incha em solventes aromáticos. EPDM atende vapor, água quente e soluções alcalinas, e é destruído por óleo mineral. FKM cobre hidrocarbonetos, ácidos minerais e temperaturas mais altas, mas não tolera vapor superaquecido nem aminas. FFKM é quimicamente quase universal e resiste a temperaturas elevadas, com custo por anel várias vezes superior aos demais — só se justifica quando a parada de processo custa mais que a peça. PTFE em cunha ou anel encapsulado resolve compatibilidade química extrema, porém não é elástico e exige geometria de alojamento adequada. Informar o nome comercial do fluido, a concentração e a temperatura real de operação no pedido de cotação evita a maior parte dos retrabalhos de especificação.

Arranjos API 682 e planos de circulação: onde está o custo real do projeto

A API 682 e sua correspondente ABNT NBR ISO 21049 organizam a selagem em arranjos. O Arranjo 1 é o selo simples, adequado a fluidos limpos e não perigosos. O Arranjo 2 usa dois selos com fluido tampão não pressurizado entre eles, funcionando como contenção e alarme de vazamento. O Arranjo 3 emprega dois selos com fluido de barreira pressurizado acima da pressão do processo, de modo que nenhum produto alcança a atmosfera — solução para tóxicos, inflamáveis e controle de emissões fugitivas. Cada arranjo depende de um plano de circulação: o Plan 11 recircula produto da descarga para a caixa de selagem, o Plan 21 e o Plan 23 acrescentam resfriamento, o Plan 32 injeta fluido limpo externo em serviços com sólidos, o Plan 52 alimenta reservatório não pressurizado no Arranjo 2 e os Plan 53A e 53B pressurizam o fluido de barreira no Arranjo 3, enquanto o Plan 62 aplica quench externo. Muitas cotações estouram o orçamento não pelo selo, mas pelo reservatório, trocador, instrumentação e tubulação exigidos pelo plano — por isso o plano precisa entrar na conversa desde o primeiro orçamento.

Modos de falha típicos e o que eles denunciam na instalação

O aspecto das faces removidas conta a história da falha. Trilha de desgaste desigual ou fratura radial indica desalinhamento, empeno da tampa ou aperto irregular dos prisioneiros. Faces com anéis de calor azulados e trincas térmicas apontam operação a seco, cavitação ou plano de flushing obstruído. Depósitos e incrustação entre as espiras da mola travam o acompanhamento axial e são clássicos de fluidos que cristalizam com selo multimolas mal escolhido. Elastômero inchado, endurecido ou dilacerado revela incompatibilidade química ou temperatura acima da faixa. Ranhuras profundas na face macia indicam sólidos abrasivos sem injeção de fluido limpo. Vibração excessiva, desbalanceamento do rotor, folga de mancal fora de tolerância e desalinhamento de acoplamento matam selos mesmo quando a especificação está correta — trocar o selo sem corrigir a causa raiz é repetir a parada em poucos meses.

• Erro de altura de montagem em selo componente: resolvido migrando para cartucho.
• Partida com linha de sucção fechada ou tanque vazio: operação a seco.
• Reservatório de barreira despressurizado ou sem nível: invalida o Arranjo 3.
• Reuso de luva com rasgo de gaxeta antiga sem retífica.
• Aperto do sistema de fixação do cartucho antes de liberar os clipes de centragem.

Custo total de propriedade, MTBR e recondicionamento de faces

O preço da peça é a menor parte da conta. O custo total inclui a parada da bomba, a mão de obra de desmontagem, a perda de produção, o consumo de água ou fluido de barreira e a energia gasta com atrito. Um selo mais caro com par de faces adequado ao serviço frequentemente devolve o investimento na primeira campanha, porque estende o tempo médio entre reparos do conjunto. Os fatores que movem o preço são o diâmetro do eixo, o tipo construtivo (cartucho custa mais que componente), o par de faces, a classe do elastômero, os metálicos em liga especial, a certificação e rastreabilidade exigidas e o prazo — item de linha para bomba padronizada é ordem de grandeza mais barato e mais rápido que selo sob desenho para agitador ou reator. O recondicionamento, com lapidação das faces, substituição de elastômeros e molas e reteste, é alternativa consolidada para selos de maior porte e importados, geralmente com custo bem inferior ao do conjunto novo, desde que as faces ainda tenham espessura de desgaste disponível e o corpo não esteja corroído.

• Padronizar modelos entre bombas semelhantes reduz estoque de sobressalentes e erro de aplicação.
• Manter um selo reserva por equipamento crítico encurta a parada de horas para minutos.
• Registrar histórico de falha por tag de bomba é o que permite calcular MTBR de verdade.
• Avaliar recondicionamento antes de recomprar em selos de grande diâmetro e material nobre.

Aplicações por setor: química, alimentícia, sucroalcooleira, saneamento e óleo e gás

Na indústria química e petroquímica predominam arranjos duplos com plano pressurizado, materiais resistentes a corrosão e exigência formal de conformidade com a API 682. Em alimentos, bebidas e farmacêutica, o requisito é acabamento sanitário, ausência de frestas de retenção de produto e elastômeros aprovados para contato, com atenção às boas práticas fiscalizadas pela Anvisa e aos 3-A Sanitary Standards. No setor sucroalcooleiro, caldo, mel e vinhaça exigem faces resistentes a abrasão e injeção de fluido limpo, além de resistência a variações bruscas de temperatura na safra. Em saneamento e efluentes, o desafio é sólido em suspensão, fibras e operação intermitente, o que favorece SiC contra SiC e mola única. Em óleo e gás, entram a contenção de voláteis, o controle de emissões e a instrumentação do reservatório de barreira com alarme de pressão e nível.

Como cotar com fornecedores e o que exigir no orçamento

A cotação de selo mecânico trava quando o comprador manda só a palavra selo e o diâmetro. O caminho curto é reunir a ficha do equipamento e o serviço antes de pedir preço, e solicitar que o fornecedor devolva a proposta com desenho dimensional, lista de materiais por componente, plano de circulação recomendado e prazo de fabricação separado do prazo de entrega. Vale pedir declaração de compatibilidade do elastômero com o fluido informado, certificado de material dos metálicos em serviços críticos, condições de garantia contra defeito de fabricação e política de reposição, além de verificar se o fornecedor oferece assistência de montagem e serviço de recondicionamento — capacidade que muda o custo de longo prazo. Comparar propostas apenas pelo preço unitário, sem olhar par de faces, elastômero e tipo construtivo, é comparar produtos diferentes.

• Marca, modelo, número de série e curva da bomba, ou o desenho da caixa de selagem.
• Diâmetro do eixo ou da luva na região de selagem e espaço axial disponível.
• Fluido bombeado com nome, concentração, percentual de sólidos e viscosidade.
• Pressão e temperatura na caixa de selagem e rotação em rpm.
• Arranjo desejado (simples, duplo não pressurizado ou duplo pressurizado) e plano de flushing existente.
• Quantidade, se é primeira compra ou reposição, e se há exigência normativa contratual.
• Modelo do selo atual e histórico de falha, quando houver.

O que só a Soluções Industriais entrega neste nicho

• Compradores que chegam com número de série da bomba fecham cotação mais rápido do que quem só informa o diâmetro do eixo.
• Predominância de pedidos por selo tipo cartucho em plantas com equipe de manutenção reduzida, para eliminar erro de altura de montagem.
• Demanda recorrente por selo com face em carbeto de silício em bombeamento de lama, polpa e efluente com sólidos abrasivos.
• Consultas de substituição de gaxeta por selo mecânico motivadas por meta de redução de consumo de água de selagem.
• Pedidos de arranjo duplo pressurizado concentrados em indústria química e sucroalcooleira por exigência de contenção de voláteis.
• Procura por serviço de recondicionamento com lapidação de faces como alternativa à compra de selo novo importado.
• Especificações incompletas de elastômero como causa frequente de retrabalho de cotação em fluidos com solvente ou soda cáustica.
• Prazo de selo sob desenho especial e de selos para agitador consistentemente maior que o de itens de linha para bomba padrão.
