Conjunto de aterramento

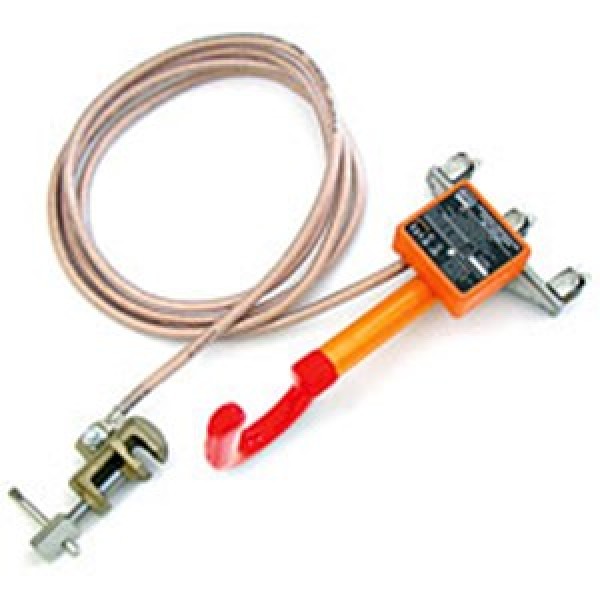

O que compõe um conjunto de aterramento temporário

Um kit padrão é formado por três blocos: os condutores, as conexões e os acessórios de manobra. O condutor é cabo de cobre nu extraflexível revestido em PVC transparente, que permite ver rompimento de fios sem abrir o cabo. As conexões incluem grampos nas pontas de fase, terminal de olhal ou grampo de terra no rabicho e conectores prensados com prensagem certificada. Os acessórios variam com a tensão: em painel de baixa tensão o conjunto é instalado com a mão enluvada, enquanto em média e alta tensão exige bastão de manobra isolante com cabeçote compatível com o grampo escolhido. A bolsa ou maleta de acondicionamento não é acessório supérfluo — ela evita dobra permanente e corrosão do cabo entre usos.

• Cabo de cobre flexível com capa de PVC transparente, seção de 16 mm² a 95 mm²
• Grampos de fase compatíveis com o ponto de conexão (cabo nu, barramento, haste)
• Rabicho de terra com grampo ou terminal olhal para malha, estrutura ou haste
• Haste de aterramento cobreada quando não há malha disponível em campo
• Bastão de manobra em fibra de vidro com cabeçote universal para média e alta tensão
• Bolsa de transporte, TAG de identificação e registro de inspeção

Como dimensionar a seção do cabo pela corrente de curto-circuito

O erro mais caro na compra é escolher o cabo pelo preço por metro em vez de pela corrente de curto suportável. O parâmetro correto é a corrente de curto-circuito presumida no ponto de instalação combinada com o tempo de atuação da proteção — um mesmo cabo suporta muito mais em 0,5 s do que em 1 s. Peça ao responsável técnico o estudo de curto-circuito da instalação e especifique o conjunto com folga sobre esse valor, nunca abaixo. A tabela abaixo serve como referência de partida para conversa com o fornecedor; os valores finais de suportabilidade devem constar no certificado de ensaio do fabricante conforme a ABNT NBR IEC 61230, e não em estimativa própria. Se o estudo não existir, a decisão correta é contratar o estudo antes do kit, e não comprar no chute.

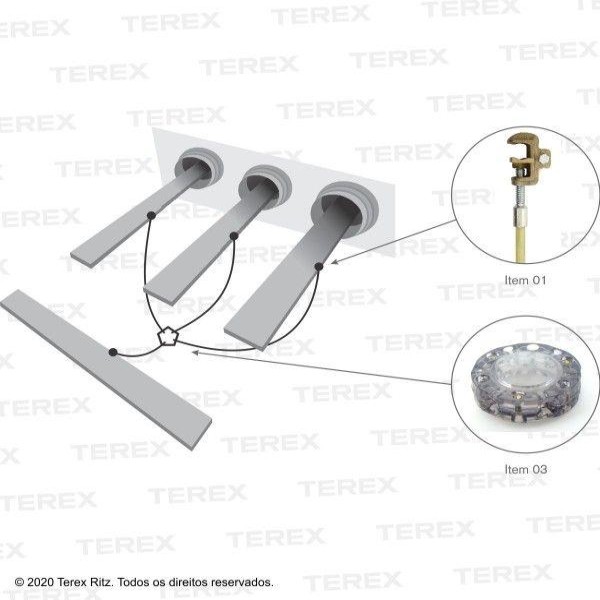

Escolha do grampo e do ponto de conexão: o trade-off que define a segurança

O grampo é escolhido pela geometria do ponto, não por catálogo. Grampo tipo torquês é rápido em cabo nu e barramento fino; grampo tipo C com parafuso dá pressão maior e é preferido em barramento chato de subestação; grampo de cunha se aplica a condutores de maior bitola em linha. Já o ponto de conexão embute um trade-off que muitas equipes ignoram: aterrar diretamente na malha protege o equipamento, mas em trechos longos sob indução a proteção efetiva da equipe vem da equipotencialização, com o conjunto instalado o mais próximo possível do local de trabalho, de modo que o trabalhador fique dentro da mesma zona de potencial. Superfície oxidada, pintada ou com verniz é o modo de falha silencioso: a resistência de contato transforma o grampo em ponto de arco na hora do curto. Escove o contato até o metal antes de fixar.

• Cabo nu de rede aérea: grampo torquês ou de cunha aplicado com bastão de manobra
• Barramento chato de painel: grampo tipo C ou parafuso em U com pressão controlada
• Ponto sem malha em campo: haste cobreada cravada e rabicho de terra dedicado
• Sempre conectar primeiro o terra e só depois as fases; na retirada, inverter a ordem

Aplicações por segmento: indústria, distribuição, ferrovia e usinas solares

A configuração muda bastante conforme o setor. Na indústria, o conjunto costuma ser de baixa e média tensão e integra o procedimento de bloqueio e etiquetagem em manutenção de painéis, CCMs e máquinas sujeitas à NR-12. Em concessionárias de distribuição, o kit é trifásico com bastão longo e é usado em rede aérea energizada nas proximidades, com exigência formal de laudo de ensaio de lote. Em tração ferroviária e metroviária, o conjunto trabalha com corrente contínua e correntes de retorno elevadas, o que muda o dimensionamento. Em usinas fotovoltaicas, demanda que cresceu nos últimos anos, o desafio é aterrar strings em corrente contínua que continuam gerando enquanto houver luz — aqui a equipe precisa de procedimento específico, porque o simples desligamento do inversor não desenergiza o lado CC.

Inspeção, vida útil e critérios de reprovação do conjunto

Conjunto de aterramento não é ferramenta eterna: ele tem histórico de uso e critério objetivo de descarte. A inspeção visual antes de cada uso procura fios rompidos visíveis sob a capa transparente, capa ressecada ou derretida, grampo com rosca espanada, mordente deformado e terminal com sinal de aquecimento. A inspeção periódica formal, tipicamente anual e registrada, acrescenta medição de resistência ôhmica do conjunto completo e verificação da prensagem dos terminais — aumento de resistência em relação ao valor de referência indica ruptura interna de fios. A regra prática mais importante: conjunto que atuou em um curto-circuito real é descartado, mesmo que aparente estar íntegro, porque o esforço eletrodinâmico e o aquecimento comprometem a prensagem. Reparo em campo, emenda de cabo e substituição improvisada de grampo por peça de outro fabricante invalidam a certificação do conjunto.

• Inspeção visual obrigatória antes de cada aplicação, com registro no TAG do kit
• Ensaio periódico de resistência ôhmica e inspeção da prensagem dos terminais
• Descarte imediato após atuação em curto real ou reprovação em ensaio
• Proibição de emenda de cabo, reparo em campo e mistura de peças de fabricantes distintos

O que define o preço de um conjunto de aterramento

Não existe preço de tabela útil aqui porque o kit é montado por especificação. Os fatores que mais movem o orçamento, em ordem de peso: a seção e o comprimento total do cabo de cobre, que respondem pela maior parte do custo e acompanham a cotação da commodity cobre; a classe de curto-circuito ensaiada, já que kits com maior kA exigem grampo mais robusto e prensagem qualificada; o tipo e a quantidade de grampos, que em subestação podem custar mais que o próprio cabo; a presença de bastão de manobra e o comprimento dele; a exigência de certificado de ensaio de lote com rastreabilidade, comum em licitação e concessionária; e o volume do pedido, já que compras de reposição unitária saem proporcionalmente mais caras que lote de padronização de frota. Comprar um kit genérico sem ensaio para economizar é o pior negócio possível: o custo total inclui a reprovação em auditoria do SESMT e a substituição fora do ciclo.

Checklist para cotar com fornecedores e fabricantes

Cotação de aterramento temporário só volta comparável se o pedido for específico. Reúna os dados abaixo antes de abrir a solicitação e envie o mesmo pacote a todos os fornecedores — assim as propostas ficam alinhadas e você compara preço sobre a mesma especificação, e não sobre kits diferentes disfarçados de equivalentes. Peça sempre o certificado de ensaio conforme a ABNT NBR IEC 61230 e o desenho ou lista de materiais do conjunto, com identificação do modelo de grampo.

• Nível de tensão do sistema e se é corrente alternada ou contínua
• Corrente de curto-circuito presumida no ponto e tempo de atuação da proteção
• Número de fases a aterrar e se o neutro também será curto-circuitado
• Comprimento de cada perna e do rabicho de terra, em metros
• Descrição do ponto de conexão: cabo nu, barramento chato, haste ou estrutura
• Necessidade de bastão de manobra, comprimento e tipo de cabeçote
• Quantidade de conjuntos, prazo e se há padronização com frota existente
• Exigência de certificado de ensaio, laudo de lote e nota fiscal com rastreabilidade

O que só a Soluções Industriais entrega neste nicho

• Compradores que chegam pedindo apenas metragem de cabo e esquecem de informar a corrente de curto-circuito presumida do ponto de instalação.
• Demanda concentrada em kits de 25 mm² e 35 mm² para painéis e cabines primárias, com picos de 70 mm² em subestações industriais.
• Crescimento de pedidos de conjuntos para usinas fotovoltaicas, onde o kit precisa atender strings em corrente contínua e não só rede CA.
• Recorrência de cotações de reposição de grampo e terminal isolados, sem troca do conjunto inteiro, quando o cabo ainda está aprovado.
• Pedidos de laudo de ensaio de lote conforme ABNT NBR IEC 61230 aparecem mais em licitação pública e concessionária que na indústria privada.
• Solicitações de bastão de manobra e cabeçote universal costumam vir separadas do conjunto, gerando incompatibilidade de encaixe na entrega.
• Equipes de manutenção pedem capa transparente no cabo justamente para permitir inspeção visual sem desmontar o kit.
• Volume de cotação sobe em janelas de parada programada de manutenção, quando o SESMT reprova conjuntos vencidos na inspeção anual.
