Osciloscópio

O osciloscópio é uma ferramenta fundamental na eletrônica, permitindo a visualização de sinais elétricos em tempo real. Com diversas aplicações na indústria e na pesquisa, oferece vantagens como medições precisas e análise de forma de onda. Este instrumento é essencial para engenheiros e técnicos em suas atividades diárias.

O que é osciloscópio

O osciloscópio é um dispositivo eletrônico utilizado para visualizar e analisar formas de onda de sinais elétricos. Esse equipamento permite que os profissionais de eletrônica observem a variação de tensões em um gráfico bidimensional, onde o eixo horizontal representa o tempo e o eixo vertical a tensão. Dessa forma, possibilita um estudo detalhado do comportamento dos sinais em circuitos elétricos.

Existem diferentes tipos de osciloscópios, como os analógicos e digitais. Enquanto os osciloscópios analógicos apresentam as formas de onda em uma tela cathode ray tube (CRT), os digitais utilizam tecnologia de processamento de sinais para capturar e armazenar dados, oferecendo mais precisão e recursos avançados para análise. A escolha entre um tipo ou outro pode depender das necessidades específicas de cada aplicação.

O funcionamento do osciloscópio é baseado na conversão de sinais elétricos em representações visuais. Quando um sinal elétrico é conectado à sonda do dispositivo, ele é amplificado e transformado, permitindo que os técnicos visualizem as oscilações em tempo real. Esta representação gráfica é crucial para diagnosticar problemas, projetar circuitos e desenvolver novas tecnologias na área.

Em resumo, o osciloscópio é uma ferramenta indispensável no universo da eletrônica, proporcionando informações valiosas sobre a dinâmica dos sinais elétricos e contribuindo para a eficiência e inovação em projetos eletrônicos.

Como funciona o osciloscópio

O funcionamento do osciloscópio baseia-se na captura e visualização de sinais elétricos em tempo real. Inicialmente, o sinal que se deseja analisar é conectado à sonda do osciloscópio, que converte a informação elétrica em dados que podem ser processados. O sinal é então amplificado e apresentado em um formato que pode ser lido pelo usuário.

Após a conexão, o osciloscópio utiliza um sistema de aquisição de dados para amostrar o sinal em intervalos regulares. Esses pontos amostrados são processados pelo circuito interno do dispositivo, que gera uma representação gráfica na tela. Essa representação é uma forma de onda que ilustra como a tensão muda com o tempo, permitindo a análise de características como amplitude, frequência e forma da onda.

Os osciloscópios modernos contam com recursos avançados, como disparo (trigger), que ajuda a estabilizar a visualização do sinal. Quando se configura o disparo, o usuário define um ponto de referência específico no sinal. Assim, o osciloscópio começa a traçar a forma de onda a partir desse ponto, permitindo uma análise mais clara e precisa.

A interface do osciloscópio também apresenta diversos controles que permitem ao usuário ajustar a escala de tempo e a sensibilidade do sinal. Isso oferece a flexibilidade necessária para estudar diferentes aspectos do sinal, seja em baixa ou alta frequência. O acesso a dados ao vivo e a capacidade de armazenar informações são recursos complementares que aumentam a utilidade dessa ferramenta.

Em suma, o osciloscópio opera através da conversão de sinais elétricos em gráficos visuais, utilizando tecnologia avançada para proporcionar medições detalhadas e com alta precisão, sendo essencial para quem trabalha na área de eletrônica.

Quais os tipos de osciloscópio

Existem diversos tipos de osciloscópios disponíveis no mercado, cada um projetado para atender a necessidades específicas em diferentes aplicações. Entre os principais tipos, destacam-se os osciloscópios analógicos, digitais e de armazenamento.

Os osciloscópios analógicos são os modelos tradicionais, que utilizam um tubo de raios catódicos (CRT) para visualizar formas de onda. Eles apresentam as oscilações na tela de forma contínua e são mais simples em termos de operação. Embora sejam menos comuns hoje em dia, esses dispositivos ainda encontram aplicação em algumas áreas devido à sua capacidade de visualização em tempo real sem latência.

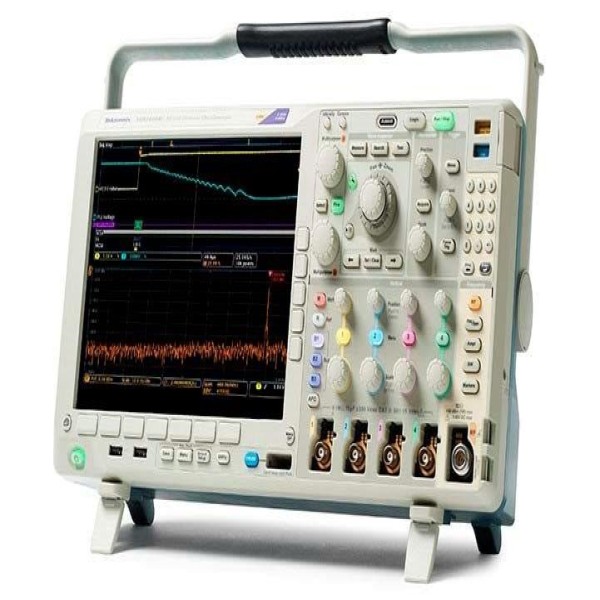

Por outro lado, os osciloscópios digitais são os modelos mais populares atualmente. Eles convertem sinais analógicos em dados digitais, o que permite um processamento mais eficiente e a função de armazenamento. Isso oferece aos usuários a capacidade de capturar transientes e eventos momentâneos que podem ser analisados posteriormente. Suspeitas de problemas em circuitos podem ser investigadas com maior precisão usando esses dispositivos.

Outro tipo é o osciloscópio de armazenamento, que é uma variação dos digitais. Ele possibilita armazenar as formas de onda na memória por um tempo prolongado, permitindo análises detalhadas de sinais complexos e variáveis. Esse tipo é especialmente útil em aplicações industriais e em pesquisa, onde a captura de dados precisa ser precisa e duradoura.

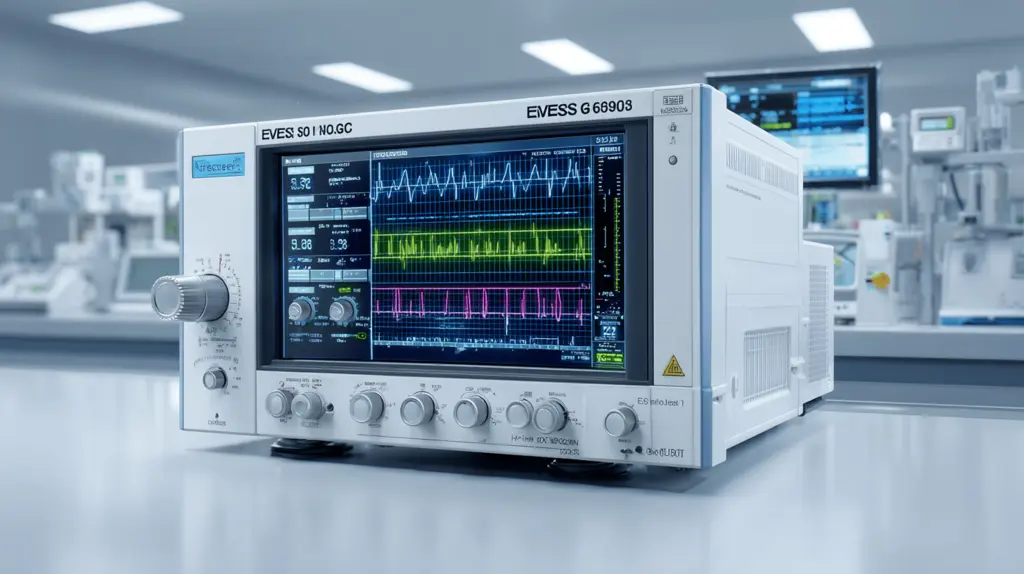

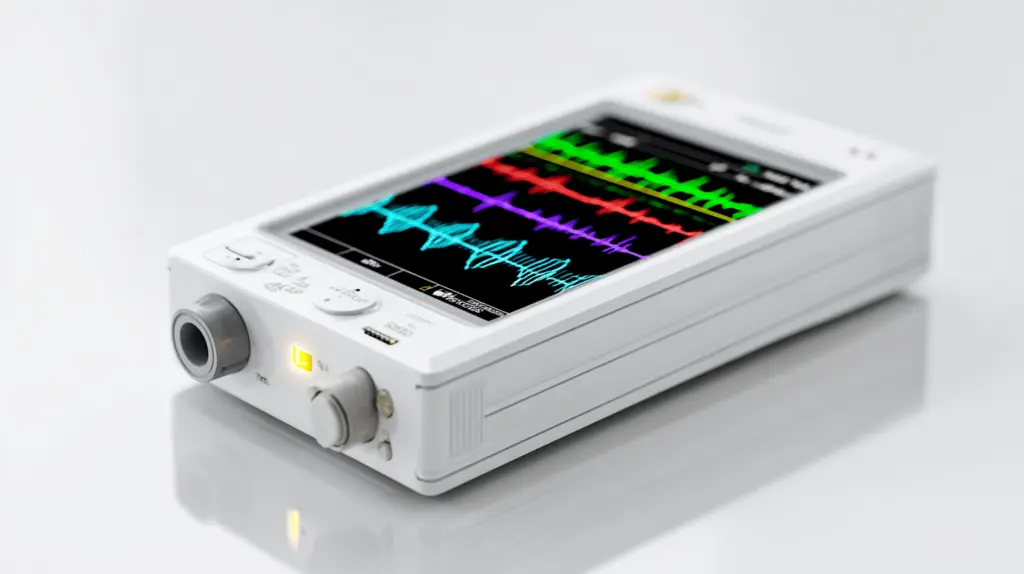

Além dos modelos básicos, existem os osciloscópios portáteis e os de bancada. Os portáteis são leves e facilitam a mobilidade, ideais para trabalhos externos. Já os de bancada são mais robustos e oferecem mais funcionalidades e tela maior para análises detalhadas. A escolha do tipo adequado depende das necessidades do usuário e das características dos sinais elétricos que se deseja medir.

Quais as vantagens do osciloscópio

O osciloscópio oferece diversas vantagens que o tornam uma ferramenta indispensável para profissionais da eletrônica e engenharia. Uma das principais vantagens é a capacidade de visualizar sinais elétricos em tempo real. Essa funcionalidade permite que engenheiros e técnicos analisem a forma de onda instantaneamente, facilitando a identificação de problemas em circuitos e componentes.

Além de possibilitar a visualização, o osciloscópio também proporciona medições precisas de características como amplitude, frequência e duração de eventos. Essa precisão é fundamental para o diagnóstico eficaz de falhas, mensuração de desempenho de dispositivos e otimização de circuitos. Com os dados representados graficamente, fica mais fácil interpretar e compreender o comportamento do sinal sob diversas condições.

Outra vantagem significativa é a capacidade de armazenar e capturar sinais complexos. Osciloscópio s digitais, por exemplo, possuem funções de armazenamento que permitem que os usuários reanalisem dados posteriormente. Essa funcionalidade é particularmente útil para estudar eventos transitórios e comportamentos de sinais que podem não ser facilmente observáveis em tempo real.

Adicionalmente, muitos osciloscópios modernos oferecem recursos avançados, como análise de espectro e medição automática de parâmetros. Esses recursos tornam a operação mais eficiente, economizando tempo durante testes e avaliações. Assim, os usuários conseguem configurar testes de maneira rápida e obter relatórios detalhados sobre o desempenho dos circuitos.

Por último, o osciloscópio também contribui para a inovação e desenvolvimento de novas tecnologias. Seja em laboratórios de pesquisa ou ambientes industriais, sua capacidade de monitoramento e análise dos sinais elétricos impulsiona melhorias e novas soluções. Em resumo, o osciloscópio é uma ferramenta multifuncional que beneficia significativamente quem trabalha com eletricidade e eletrônica.
