Tipos de máquina paletizadora e onde cada uma faz sentido

Existem quatro arquiteturas principais no mercado, com físicas de operação distintas. A paletizadora cartesiana, ou de pórtico, movimenta o cabeçote em eixos ortogonais e é robusta para produtos pesados e uniformes em uma ou duas linhas de entrada. A paletizadora robótica antropomórfica usa um braço de seis eixos e domina projetos com múltiplos SKUs, várias linhas convergentes e necessidade de troca frequente de mosaico. A paletizadora de camadas monta a camada inteira em uma mesa de formação e a transfere de uma só vez para o palete, entregando as maiores cadências do setor em bebidas e alimentos de alto giro. Já a célula colaborativa é uma solução compacta para baixas cadências, galpões apertados e operações que não comportam cercamento completo. Escolher pela arquitetura errada normalmente aparece como investimento subutilizado ou como gargalo permanente no fim da linha.

• Cartesiana de pórtico: cargas pesadas e padrão fixo, footprint alongado, manutenção mecânica simples.
• Robótica de seis eixos: flexibilidade de SKU e de mosaico, ocupa menos área, exige programação e integrador qualificado.
• De camadas: cadência muito alta com produto uniforme, alto investimento e baixa flexibilidade de formato.
• Colaborativa compacta: instalação rápida em galpão pequeno, cadência limitada, sujeita à ABNT NBR ISO/TS 15066:2018.
• Despaletizadora: mesma família mecânica em operação inversa, comum em plantas que recebem insumos paletizados.

Como dimensionar pela cadência real, e não pela nominal

O erro mais caro na compra de uma paletizadora é usar a cadência média do turno como base. A máquina precisa absorver o pico da linha e ainda ter folga para recuperar o acúmulo depois de qualquer microparada a montante. A regra prática usada por integradores é dimensionar a célula com folga sobre a cadência de pico da envasadora ou da encaixotadora, e não sobre a produção média diária, porque a paletizadora perde ciclos toda vez que troca de palete, insere folha intercalar ou muda de mosaico. Some a isso o tempo de troca de palete cheio: sem transportador de saída com acumulação, a linha para exatamente enquanto a empilhadeira não chega. Faça a conta em embalagens por minuto no pico, converta em camadas por hora e verifique se o número de paletes formados por hora é compatível com a capacidade de retirada da sua logística interna.

• Meça o pico real por minuto na saída da encaixotadora, com cronômetro, durante pelo menos três turnos.
• Desconte do cálculo o tempo de troca de palete, de inserção de slip sheet e de reposicionamento de garra.
• Verifique quantos paletes cheios por hora a empilhadeira consegue retirar, para não trocar um gargalo por outro.
• Considere buffer de acumulação a montante para não parar a linha durante microparadas da célula.
• Se a fábrica projeta crescimento de volume, dimensione a estrutura mecânica para o cenário futuro e deixe o cabeçote como item de upgrade.

Garra, mosaico e estabilidade: o que realmente decide o projeto

O cabeçote de preensão é o componente que mais diferencia orçamentos de máquinas aparentemente iguais e é também o principal modo de falha em operação. Garra de vácuo com ventosas funciona bem em caixa de papelão fechada e lisa, mas escorrega em papelão úmido de câmara fria ou em filme termoencolhido; garra de garfo, que recolhe a carga por baixo, é padrão para sacos e fardos; garra de pinça lateral segura caixas altas com boa velocidade; e garra combinada resolve plantas com mistura de formatos, ao custo de mais peso no braço e menos velocidade. Do lado do software, o padrão de empilhamento define a estabilidade: mosaicos com amarração cruzada aumentam a resistência ao tombamento no transporte, mas reduzem o aproveitamento de área do palete. Vale exigir do fornecedor o teste de mosaico com o seu produto real, no seu palete real, antes de fechar o pedido, porque especificação de palete fora do padrão da ABNT NBR 8252 é causa recorrente de carga instável e de parada por falha de posicionamento.

• Papelão liso e seco: garra de vácuo é a opção mais rápida e barata.
• Papelão em ambiente refrigerado ou úmido: prefira pinça ou garfo, o vácuo perde aderência.
• Sacos valvulados e fardos: garra de garfo com placa de compactação, com achatamento controlado da camada.
• Bombonas, baldes e latas: garra de pinça com dedos dedicados ao formato.
• Mix de formatos na mesma linha: garra combinada ou troca rápida de ferramenta, com impacto direto na cadência.

Integração na linha: periféricos que ninguém coloca no primeiro orçamento

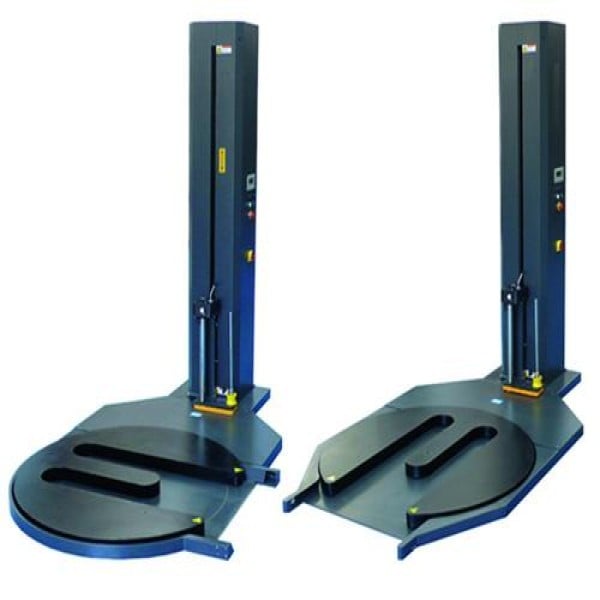

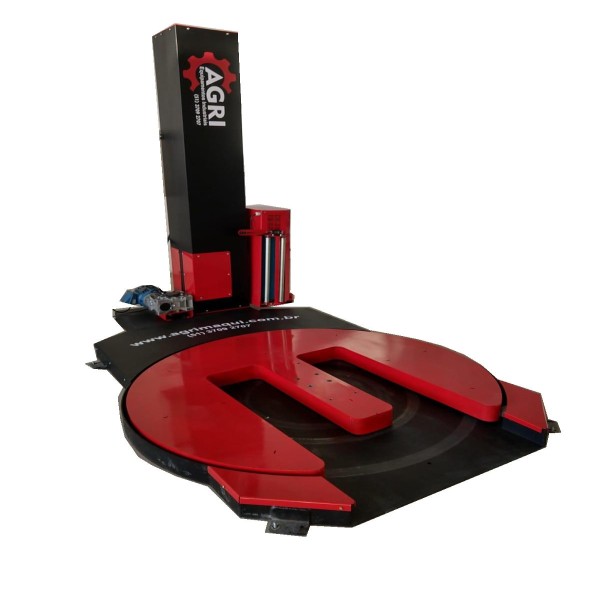

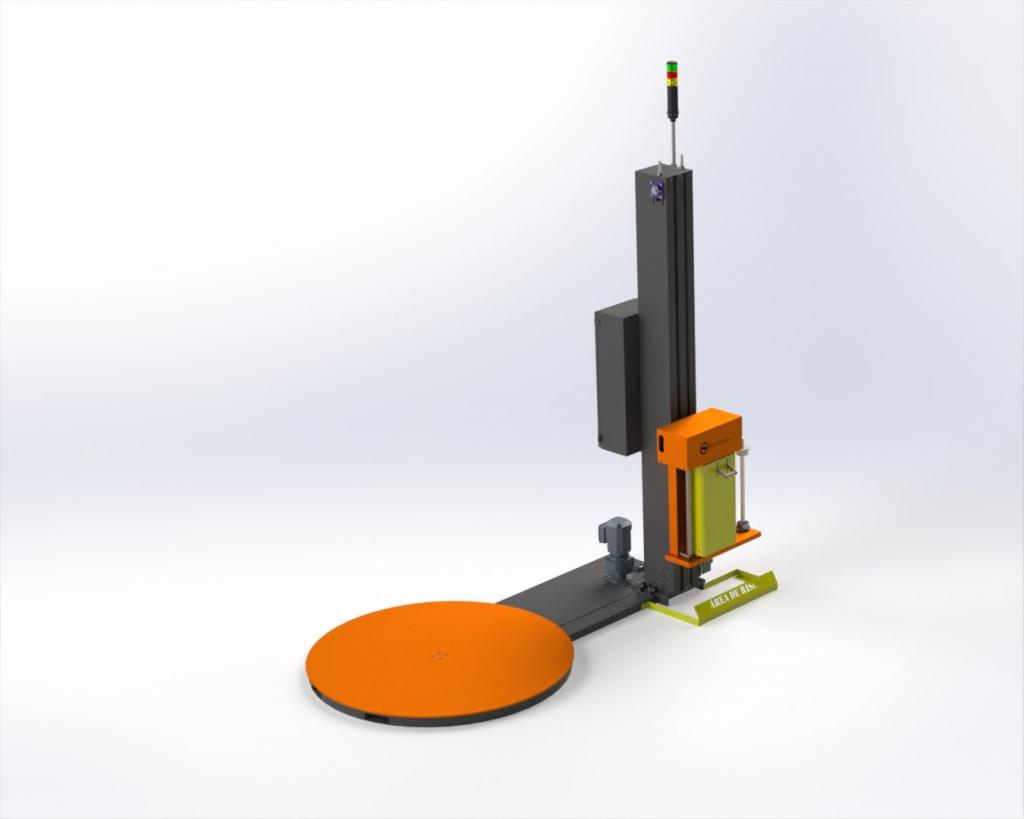

Uma paletizadora isolada raramente resolve o fim de linha. O projeto completo costuma incluir transportadores de acumulação, virador e centralizador de caixas, dispensador automático de paletes, inserção de folha intercalar, transportador de saída de palete cheio e a etapa seguinte de estabilização da carga. Essa estabilização normalmente é feita por uma envolvedora de filme stretch instalada logo após a saída do palete, que amarra a carga e evita tombamento no transporte. Em plantas de alimentos e higiene, é comum que a mesma linha já conte com uma máquina de embalagem industrial a montante, e a compatibilidade de altura, velocidade e sinal elétrico entre os equipamentos precisa ser tratada como requisito de projeto, não como ajuste de campo. Peça sempre o layout dimensional em planta com raio de trabalho, área de cercamento e portas de acesso antes de assinar o pedido.

• Transportador de acumulação a montante, para absorver microparadas sem travar a produção.
• Dispensador de paletes com magazine, condição para operação desassistida por período prolongado.
• Inserção automática de slip sheet ou folha intercalar, quando o produto exige separação entre camadas.
• Codificação e aplicação de etiqueta de palete, se houver rastreabilidade por SSCC.
• Envolvimento com filme stretch e, em alguns casos, cinta ou capa termoencolhível.

Conformidade NR-12 e responsabilidade técnica da célula

A célula de paletização concentra riscos de esmagamento, prensagem e impacto, o que a coloca no centro das exigências da NR-12. Na prática, isso significa cercamento perimetral com proteções fixas, portas com intertravamento e bloqueio, cortina de luz com muting nas passagens de palete, parada de emergência acessível, dispositivo de bloqueio de energia para manutenção e sinalização de zonas perigosas. O nível de desempenho exigido de cada função de segurança sai da apreciação de risco conduzida segundo a ABNT NBR ISO 12100:2013 e é implementado conforme a ABNT NBR ISO 13849-1:2022. Em células robóticas aplicam-se a ABNT NBR ISO 10218-1:2020, para o robô, e a ISO 10218-2, para a integração. Exija do fornecedor o manual em português, o esquema elétrico, a apreciação de risco e a ART do responsável técnico. Sem esses documentos, a máquina pode ser entregue e mesmo assim reprovar em auditoria, com o custo de adequação recaindo sobre o comprador.

• Apreciação de risco documentada e assinada por profissional habilitado, com ART no CREA.
• Circuito de segurança com nível de desempenho compatível, conforme ABNT NBR ISO 13849-1:2022.
• Cortina de luz com muting na saída de palete cheio, para não confundir carga com pessoa.
• Procedimento de bloqueio e etiquetagem de energias para manutenção, exigido pela NR-12.
• Painel elétrico conforme NR-10, com prontuário e diagrama atualizado.
• Treinamento formal dos operadores e da manutenção, registrado, conforme NR-12 e NR-11.

Custo total de propriedade: o que move o preço e onde o dinheiro vaza

Não existe preço de tabela para paletizadora, porque o equipamento é dimensionado por projeto. O que move o orçamento é bastante previsível: arquitetura escolhida, cadência exigida, tipo e quantidade de garras, número de linhas de entrada, quantidade de periféricos, nível de segurança exigido, ambiente de instalação e escopo de comissionamento. Depois da compra, o custo recorrente se concentra em itens de desgaste — ventosas, correias, guias lineares, mangueiras e sensores — e em energia pneumática, frequentemente subestimada em garras de vácuo. O retorno do investimento costuma ser calculado sobre o custo de mão de obra deslocada do posto manual, mas o cálculo honesto inclui também a redução de afastamentos por lesão osteomuscular, tema tratado pela NR-17, e a queda de avarias por queda de carga. Máquina usada ou retrofit é rota legítima e comum no Brasil, desde que o orçamento contemple a adequação completa à NR-12, que em equipamento antigo pode custar mais do que o próprio ativo.

• Fatores que elevam o preço: alta cadência, múltiplos SKUs, garra combinada, ambiente frio ou com pó, várias linhas de entrada.
• Fatores que reduzem o preço: padrão único de embalagem, cadência baixa, layout simples de uma linha, mosaico fixo.
• Custo recorrente principal: ventosas e vedações, correias, guias, sensores e consumo de ar comprimido.
• Estoque mínimo de sobressalentes deve ser negociado no fechamento, não depois da primeira parada.
• Em retrofit, orce separadamente máquina, adequação NR-12, atualização do CLP e novo laudo técnico.

Como cotar com fornecedores e o que exigir na proposta

Cotação de paletizadora só é comparável quando todos os fornecedores recebem exatamente os mesmos dados de entrada. Reúna as informações antes de abrir a busca e você recebe propostas equivalentes em vez de números soltos que não se comparam. Fabricantes e integradores no Brasil trabalham tanto com máquinas de catálogo adaptadas quanto com projetos sob medida, e a diferença de prazo entre as duas rotas é significativa. Ao receber a proposta, verifique se o escopo inclui projeto elétrico, comissionamento, treinamento, documentação de segurança e o teste de aceitação com o seu produto. Quem já opera outras máquinas do fim de linha, como uma máquina envolvedora ou uma seladora, deve exigir que o integrador assuma a interface elétrica e lógica entre os equipamentos, sob pena de a responsabilidade ficar dividida e ninguém resolver o problema em campo.

• Ficha do produto: dimensões, peso, tipo de embalagem e condição da superfície.
• Cadência de pico em embalagens por minuto e número de SKUs a paletizar.
• Padrão de palete usado, altura máxima da carga e mosaicos desejados.
• Planta do galpão com pé-direito livre, área disponível e posição da linha atual.
• Ambiente de instalação: temperatura, umidade, presença de pó ou lavagem com água.
• Escopo pedido: projeto, montagem, comissionamento, treinamento, documentação NR-12 e ART.
• Prazo de entrega, garantia, disponibilidade de assistência técnica e prazo de atendimento em campo.

O que só a Soluções Industriais entrega neste nicho

• Cotações concentradas em faixas de 8 a 25 ciclos por minuto, com poucos pedidos acima de 40 ciclos no mercado brasileiro.
• Garra é o item que mais muda entre orçamentos do mesmo porte e explica boa parte da diferença de preço entre propostas.
• Checklist de cotação exigido pelos fornecedores: peso e dimensão da caixa ou saco, embalagens por minuto, altura e mosaico do palete, pé-direito livre e ambiente de instalação.
• Demanda recorrente por células compactas em galpões com pé-direito inferior a 5 metros, o que empurra a escolha para robô articulado em vez de cartesiana de alto nível.
• Pedidos de adequação à NR-12 em máquinas usadas aparecem quase sempre junto da cotação da própria máquina.
• Frigoríficos e câmaras frias pedem especificação de componentes para operação abaixo de zero, com aquecimento de painel e vedação diferenciada.
• Integração com envolvedora de filme stretch é solicitada no mesmo orçamento na maioria dos projetos de linha completa.
• Compradores subestimam o custo de transportadores de acumulação e do dispensador de paletes, que costumam somar parcela relevante do investimento total.
