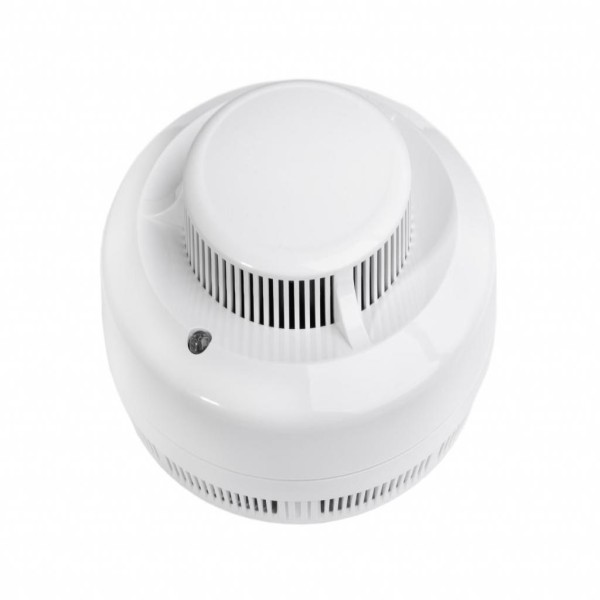

Detector de fumaça

Tecnologias de sensor: óptico, iônico, multicritério, feixe e aspiração

O sensor óptico ou fotoelétrico trabalha por espalhamento de luz dentro de uma câmara escura e responde melhor a fumaça densa de combustão lenta, típica de sobreaquecimento de cabo, estofado e material celulósico. O sensor iônico usa uma pequena fonte radioativa para ionizar o ar da câmara e é historicamente mais sensível a partículas finas de queima rápida, mas envolve controle de fonte radioativa no descarte e perdeu espaço no mercado brasileiro para o óptico. O multicritério combina sensor óptico com sensor de temperatura e usa lógica interna para reduzir alarme falso em ambiente com interferência. Para pé-direito alto existe o detector linear por feixe óptico, com transmissor e receptor ou refletor cobrindo faixas longas do galpão, e a detecção por aspiração, que puxa ar por rede de tubos até uma câmara de altíssima sensibilidade, aplicada em data center, sala elétrica e arquivo. Em ambientes onde a fumaça não é o sinal adequado, como cozinha e garagem, o correto é migrar para detector de calor termovelocimétrico ou combinar tecnologias.

• Óptico ou fotoelétrico: uso geral em escritório, hotel, corredor, sala técnica e depósito com pouca interferência.
• Iônico: leitura de partícula fina de queima rápida, com atenção ao descarte controlado da fonte radioativa.
• Multicritério: ambiente com poeira leve, vapor esporádico ou histórico de alarme falso.
• Linear por feixe: galpão, ginásio, igreja e átrio com pé-direito alto e teto de difícil acesso.
• Aspiração: data center, sala de painéis, subestação e acervo, onde a detecção precisa ser precocíssima.

Convencional ou endereçável: como a arquitetura muda o custo por ponto

No sistema convencional os detectores são ligados em laços por zona e a central indica apenas a zona onde houve o disparo, o que obriga a equipe a percorrer o setor para localizar o ponto. No sistema endereçável cada detector tem um endereço próprio e a central mostra o dispositivo exato, aceita ajuste de sensibilidade por ponto e sinaliza sujeira acumulada antes de o dispositivo falhar. O convencional tem menor custo unitário por detector e cabeamento mais simples, sendo adequado a áreas pequenas com poucas divisões. O endereçável tem custo por ponto mais alto, exige uma central de alarme de incêndio compatível e compensa quando a edificação é grande, compartimentada, tem várias pavimentações ou precisa de manutenção rápida sem parar a operação. A regra prática de decisão é simples: quanto maior o custo de mobilizar gente para achar o ponto disparado, mais o endereçável se paga.

Dimensionamento: quantos detectores por área e a que distância

O número de detectores não sai do palpite, sai da geometria. Para detectores pontuais de fumaça em teto plano, a ABNT NBR 17240:2010 trabalha com área máxima de cobertura da ordem de 81 m² por detector em condições normais, com distância máxima entre detectores em torno de 9 m e metade desse valor até a parede, sempre reduzida quando há vigas, mezaninos, divisórias altas, difusores de ar condicionado próximos ou pé-direito elevado. Vigas que descem do teto criam bolsões e obrigam a tratar cada compartimento como área separada. Ambientes com forro removível e entreforro com passagem de cabos podem exigir detecção também acima do forro. Uma primeira estimativa útil de orçamento é dividir a área livre pela cobertura nominal, acrescentar os compartimentos criados por vigas e paredes, somar os pontos de escada, casa de máquinas e sala elétrica, e reservar folga para os ajustes que o projeto executivo vai impor. O erro clássico é orçar pelo total de metros quadrados do imóvel e descobrir na aprovação que a compartimentação dobrou a quantidade.

• Levante a área por ambiente, não a área total da edificação.
• Verifique o pé-direito de cada área, porque altura elevada reduz a eficácia do detector pontual.
• Mapeie vigas, forros, mezaninos e shafts, que fracionam a cobertura.
• Afaste o detector de bocas de insuflamento e exaustores, que desviam a coluna de fumaça.
• Some pontos obrigatórios de escada enclausurada, casa de máquinas, sala elétrica e entreforro técnico.

Ambiente de instalação, alarme falso e onde o detector de fumaça não serve

O maior modo de falha do detector de fumaça em operação industrial não é o dispositivo queimar, é o alarme falso repetido que leva a equipe a isolar a zona e conviver com o sistema parcialmente desativado. As causas típicas são poeira de processo, vapor de limpeza e cozimento, névoa de óleo, exaustão de empilhadeira, fumaça de solda e insetos dentro da câmara óptica. Em ambientes assim, a saída não é baixar a sensibilidade, e sim mudar de tecnologia, adotando multicritério, detector de calor, cabo linear de detecção em bandeja de cabos e esteira ou detecção por aspiração com filtro. Ambiente externo, câmara fria e área de lavagem exigem grau de proteção IP adequado e faixa de temperatura compatível. Em área classificada com atmosfera potencialmente explosiva, detector comum é proibido e é obrigatório equipamento com proteção adequada e barreiras de segurança intrínseca, sob projeto elétrico específico. Nas frentes de fogo com chama aberta e sem fumaça relevante, como queima de álcool e gás, a detecção correta é o sensor de chama por radiação infravermelha ou ultravioleta.

Especificação técnica comparada: tabela para montar a cotação

A tabela abaixo consolida as variantes mais pedidas em cotação B2B e serve para o comprador marcar o que precisa antes de acionar fornecedores. Em cada linha, o critério de decisão é o ambiente e o pé-direito, não o preço isolado do dispositivo. Sempre que houver dúvida entre duas linhas, o desempate correto é a exigência do projeto executivo aprovado pelo Corpo de Bombeiros.

O que define o preço e qual é o custo total ao longo da vida útil

O preço do detector de fumaça é apenas a ponta visível do custo. O que move o valor unitário é a tecnologia do sensor, a arquitetura endereçável ou convencional, o protocolo da central, o grau de proteção IP, a certificação apresentada e o volume comprado, já que lote fechado para uma obra tem condição diferente da reposição avulsa. Sobre esse valor incidem a base do detector, o cabeamento em condulete ou eletroduto, a mão de obra de instalação, o projeto com ART e o comissionamento ponto a ponto exigido para aceitação. Depois da entrega entra o custo recorrente, que costuma ser subestimado: teste funcional periódico com aerossol de ensaio, limpeza da câmara óptica, troca de bateria de detector autônomo, substituição programada do sensor ao fim da vida útil indicada pelo fabricante e o contrato de manutenção que sustenta o laudo na renovação do AVCB. Comprar o detector mais barato sem checar compatibilidade com a central instalada costuma custar mais caro do que a diferença economizada, porque força a substituição também do painel.

• Peça o orçamento separando material, instalação, projeto com ART e comissionamento.
• Exija a documentação de conformidade e o manual técnico com a área de cobertura declarada pelo fabricante.
• Confirme prazo de garantia e vida útil recomendada do sensor, não apenas do produto.
• Cote o contrato de manutenção anual junto com o fornecimento, e não depois da vistoria.
• Considere o custo de parada da operação durante a instalação e o teste de laço.

Conformidade, AVCB e o que a vistoria realmente cobra

A obrigatoriedade de detecção automática de fumaça não nasce de uma regra única nacional. Ela vem da Instrução Técnica do Corpo de Bombeiros do estado, que cruza ocupação, área construída, altura e carga de incêndio para definir quando o sistema de detecção e alarme é exigido, enquanto a ABNT NBR 17240:2010 define como projetar, instalar e testar. A NR-23 reforça a obrigação do empregador de manter o ambiente de trabalho com meios de alarme e saída segura. Na prática, a vistoria não olha só o dispositivo no teto: cobra o projeto aprovado, a compatibilidade entre o executado e o projetado, os testes de funcionamento por ponto, o registro de manutenção e a integração com o acionador de alarme de incêndio manual e a sinalização audiovisual. Sistema instalado sem projeto aprovado ou com dispositivo trocado por outro modelo depois da aprovação costuma reprovar mesmo estando fisicamente completo. O caminho seguro é tratar detecção como projeto de engenharia com responsável técnico, não como compra de material.

Reposição, compatibilidade de base e troca de fornecedor

Quem já tem sistema instalado enfrenta um problema diferente de quem está projetando: a substituição unitária. Detectores endereçáveis usam protocolos de comunicação proprietários, e um dispositivo de outra marca simplesmente não é reconhecido pelo painel, ainda que encaixe fisicamente na base. Mesmo entre modelos da mesma marca, mudanças de geração alteram a base, o esquema de contatos e a firmware da central. Antes de cotar reposição, registre o fabricante e o modelo da central, o modelo do detector instalado, o código da base, a quantidade de laços e o número de pontos por laço, e fotografe a etiqueta do dispositivo. Se o modelo saiu de linha, avalie se o fabricante oferece um kit de adaptação de base ou se o caminho mais barato é migrar o laço inteiro. Vale ainda revisar se toda a rede de proteção acompanha o mesmo padrão: o alarme contra incêndio, a sinalização e os acionadores precisam falar com o mesmo painel para que a vistoria aceite o conjunto.

O que só a Soluções Industriais entrega neste nicho

• Cotações que chegam sem planta baixa e sem pé-direito voltam para complemento de dados antes de virar proposta técnica.
• Demanda concentrada em detector óptico endereçável para retrofit de central antiga já instalada no cliente.
• Compradores de galpão logístico costumam descobrir tarde que pé-direito alto inviabiliza o detector pontual comum.
• Pedidos de área classificada exigem separar orçamento de detector convencional do equipamento com proteção Ex.
• Reposição unitária esbarra em base proprietária e protocolo fechado da central instalada.
• Indústrias com poeira ou vapor pedem revisão de tecnologia depois de conviver com alarme falso recorrente.
• Checklist de cotação recorrente: área por ambiente, pé-direito, número de laços da central existente e exigência da IT estadual.
• Orçamentos fechados sem contrato de manutenção anual reaparecem como urgência na semana da vistoria do AVCB.
