O que é uma planta elétrica e o que ela representa

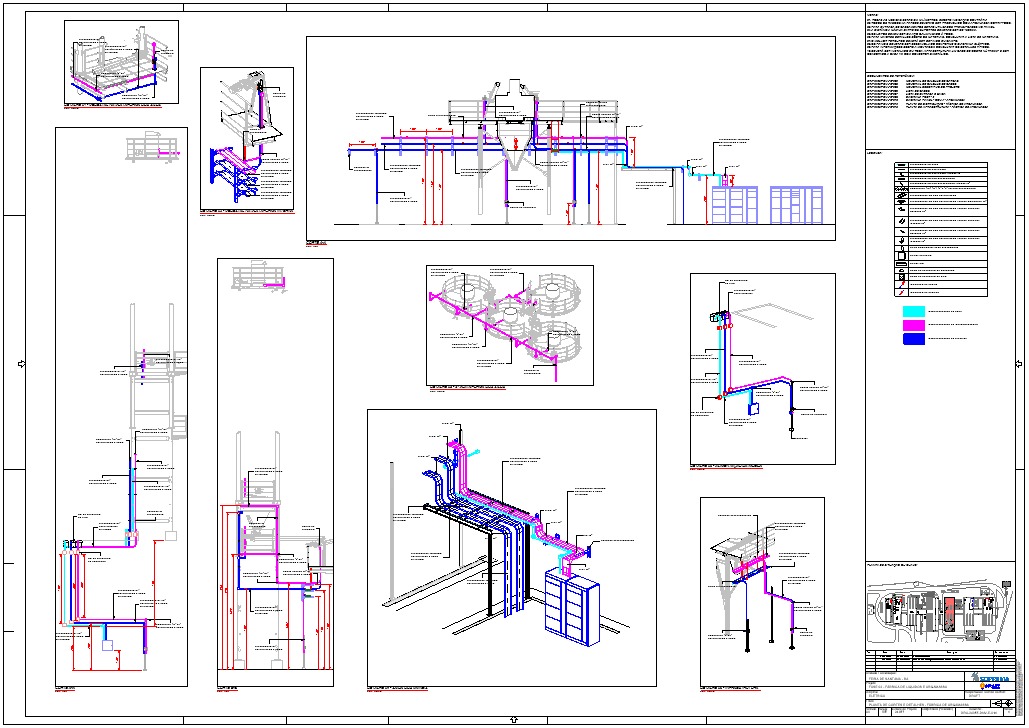

A planta elétrica reúne, em escala, os pontos de consumo e comando de uma edificação e o modo como eles se conectam aos quadros e à alimentação geral. É a peça gráfica central do projeto elétrico, mas não é o projeto inteiro: um projeto completo agrega diagramas, memoriais e detalhes. Na prática, a planta responde a três perguntas do executor: onde fica cada ponto, por qual circuito ele é alimentado e por onde passa a fiação. Quando bem detalhada, evita improviso na obra, retrabalho de infraestrutura e circuitos sobrecarregados.

Tipos de planta elétrica por edificação e tensão

O escopo de uma planta elétrica muda conforme o porte e a tensão da instalação. Uma planta residencial em baixa tensão é bem mais simples que a de uma indústria em média tensão, que exige projeto de subestação e estudo de aterramento. A tabela abaixo resume os tipos mais cotados, a norma principal de cada um e os documentos que costumam ser exigidos para aprovação.

Documentos que compõem o projeto: unifilar, memoriais e ART

Uma planta de pontos sozinha não aprova instalação nem garante segurança. O projeto executivo completo agrega o diagrama unifilar (que mostra a hierarquia de quadros, disjuntores e seções de cabo), o memorial descritivo (critérios de projeto e materiais) e o memorial de cálculo (dimensionamento de condutores, queda de tensão, demanda e proteção). Em plantas industriais e hospitalares, entra ainda o quadro de transferência do grupo gerador de emergência. Feche o escopo com o projetista para saber exatamente o que virá na entrega.

• Planta de pontos e traçado de circuitos (base gráfica).
• Diagrama unifilar e, quando exigido, multifilar.
• Quadro de cargas e quadro de distribuição (QDC).
• Memorial descritivo e memorial de cálculo.
• ART ou TRT registrada e, ao final da obra, o as-built.

Normas e responsabilidade técnica: NBR 5410, NR-10 e ART

A conformidade de uma planta elétrica se apoia em três pilares. A ABNT NBR 5410 rege o dimensionamento e a proteção das instalações de baixa tensão; a ABNT NBR 14039 cobre a média tensão de 1 kV a 36,2 kV; e a NR-10 disciplina a segurança de quem projeta, executa e opera. Havendo SPDA, aplica-se a ABNT NBR 5419. Nada disso tem validade legal sem a ART ou TRT do responsável técnico registrada no CREA ou CFT. Peça sempre o número da ART antes de iniciar a obra: é o documento que responsabiliza o profissional e é exigido pela concessionária e pelo seguro predial.

Erros comuns de especificação e modos de falha

A maioria dos problemas nasce no projeto, não na obra. Subdimensionar circuitos que alimentam cargas resistivas, como uma resistência elétrica industrial de alta potência, provoca aquecimento de cabos e disparos indevidos. Outros erros frequentes: usar carga instalada em vez de demanda calculada para o padrão de entrada, ignorar a seletividade entre disjuntores (todo o quadro desarma no lugar do circuito com defeito), esquecer a compatibilização com o aterramento e o SPDA e adotar seção de condutor pela corrente, sem verificar a queda de tensão em circuitos longos. Cada uma dessas falhas custa retrabalho de infraestrutura ou reprovação na vistoria.

Fluxo de aprovação: concessionária, prefeitura e as-built

Além de desenhar, a planta elétrica precisa passar por um fluxo de legalização. Para a ligação, a concessionária analisa o padrão de entrada e, em geração distribuída ou média tensão, emite o parecer de acesso. Em obras novas, a prefeitura pode exigir o projeto para o alvará. Ao final, o projeto conforme executado (as-built) documenta o que realmente foi instalado e é solicitado na vistoria e na regularização. Onde há grupo gerador de emergência, a documentação vai além do quadro elétrico e alcança itens da casa de máquinas, como o escapamento para gerador que conduz os gases de combustão. Confirme com o projetista se o serviço inclui a interlocução com a concessionária.

O que define o preço de uma planta elétrica

Não existe preço de tabela para planta elétrica, e sim fatores que movem o orçamento. Pesam a área e o número de pontos, a tensão (média tensão custa mais que baixa), o escopo de documentos (só planta de pontos é bem mais barato que projeto executivo com memoriais e unifilar), a inclusão de SPDA, aterramento e projeto fotovoltaico, a necessidade de levantamento em campo e a interlocução com a concessionária. Projetos que já entregam a ART, o quadro de cargas e o as-built têm valor maior, mas evitam custo de retrabalho e reprovação. Ao comparar propostas, iguale o escopo antes de comparar preço.

Checklist para contratar o projetista e cotar

Reúna estas informações antes de pedir orçamento: assim as propostas voltam comparáveis e o projetista não precisa adivinhar o escopo. Um bom fornecedor confirma a emissão de ART, apresenta a lista de entregáveis e informa se acompanha a aprovação na concessionária.

• Tipo e uso da edificação (residencial, comercial, industrial) e área em m².
• Tensão de fornecimento e potência ou carga estimada, se souber.
• Escopo desejado: só planta de pontos ou projeto executivo com memoriais e unifilar.
• Necessidade de SPDA, aterramento, subestação ou geração fotovoltaica.
• Formato de entrega (DWG, PDF, as-built) e prazo.
• Exigência de ART registrada e responsável técnico habilitado.

O que só a Soluções Industriais entrega neste nicho

• Diagrama unifilar e memorial de cálculo como entregáveis que separam projeto executivo aprovável de simples planta de pontos.
• ART registrada no CREA vinculando a responsabilidade técnica ao projetista, exigível antes de qualquer execução.
• Parecer de acesso da concessionária como etapa que trava a ligação e precede a energização definitiva.
• Coordenação de proteção e seletividade de disjuntores, detalhe que quase nenhuma página comercial descreve.
• Compatibilização obrigatória com o projeto de SPDA (ABNT NBR 5419) e a malha de aterramento.
• Padrão de entrada dimensionado pela demanda calculada, não pela carga instalada bruta.
• As-built (projeto conforme executado) como documento exigido na vistoria e na regularização do imóvel.
• Checklist de cotação que qualifica o projetista pela ART, escopo de memoriais e formato de entrega.
