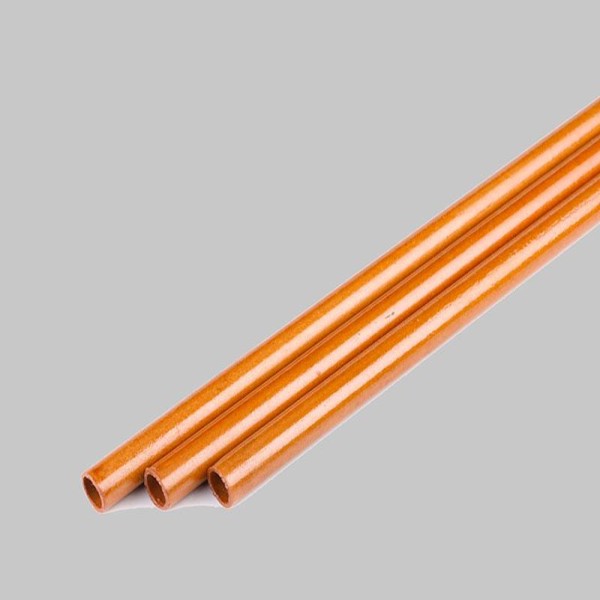

Tubo de fenolite

Tubo de fenolite

Tipos de tubo de fenolite por reforço e por grade NEMA

O que distingue um tubo fenólico do outro é o tecido ou papel que forma o núcleo. As grades da NEMA LI-1, ainda usadas como linguagem franca de compra mesmo fora dos Estados Unidos, organizam essa diferença de forma prática: as grades de papel se destinam a uso elétrico e mecânico leve, as de algodão a uso mecânico e as de vidro a solicitações térmicas e estruturais mais severas. No Brasil, o balcão traduz esse vocabulário para dois nomes: fenolite, para o tubo de base papel, e celeron, para o de base tecido. Comprar sem declarar a grade obriga o fornecedor a supor, e a suposição costuma cair no material mais barato do estoque.

• Grades XX, XXX e XXXP — reforço de papel kraft com resina fenólica, boa rigidez dielétrica e baixa absorção relativa nas versões P, indicadas para buchas isolantes, espaçadores e componentes de painel.
• Grades C e CE — reforço de tecido de algodão grosso, alta resistência ao impacto e ao desgaste, indicadas para buchas mecânicas, mancais secos e peças de choque.
• Grades L e LE — reforço de tecido de algodão fino, superfície mais uniforme e usinagem limpa, indicadas para peças com rosca, furos pequenos e detalhes finos.
• Laminados de base epóxi vidro (G-10, FR-4, G-11) — não são fenólicos, mas ocupam a mesma prateleira e resolvem os casos de umidade, temperatura elevada e exigência dielétrica maior.
• Tubos de celeron e tarugos correlatos convivem no mesmo pedido quando a peça exige núcleo tubular e flange usinada de material maciço.

Tabela de especificação: como comparar tubos de fenolite antes de cotar

A tabela abaixo organiza os atributos que precisam estar fechados antes de qualquer pedido de preço. Os valores dielétricos e térmicos variam por fabricante, por espessura e por condição de ensaio, então funcionam como ordem de grandeza para orientar a escolha e nunca substituem a ficha técnica e o laudo do lote. Repare que a rigidez dielétrica de um laminado é anisotrópica: o valor medido perpendicularmente às camadas é muito superior ao medido paralelamente a elas, e é justamente o valor paralelo — o caminho ao longo das lâminas — que governa a falha em bucha de passagem. Especificar pelo número mais alto do catálogo é o erro clássico.

Tubo enrolado ou tubo usinado de tarugo: qual escolher

Essa é a decisão que mais muda preço e prazo, e é a que menos aparece nas páginas concorrentes. O tubo enrolado nasce da laminação das camadas sobre um mandril aquecido: o diâmetro interno sai razoavelmente fiel ao mandril, mas o externo e a circularidade dependem da compactação, e é comum encontrar ovalização perceptível em barras de parede fina e diâmetro grande. Já o tubo usinado parte de um tarugo maciço que é furado e torneado — a concentricidade fica sob controle do torno, mas o material que vira cavaco é pago do mesmo jeito. A regra prática de decisão é direta: se a peça vai receber usinagem final nas duas superfícies e o volume é razoável, o enrolado sai mais barato; se a cota é apertada, o lote é pequeno ou o diâmetro está fora das linhas comerciais, o usinado de tarugo evita retrabalho e refugo. Vale sempre confirmar com o fornecedor qual dos dois processos ele está cotando, porque os dois chegam ao orçamento com o mesmo nome de tubo de fenolite.

• Prefira enrolado quando: parede fina, diâmetro grande, várias peças iguais, tolerância folgada e usinagem posterior garantida.
• Prefira usinado de tarugo quando: peça única ou protótipo, concentricidade crítica, parede espessa, diâmetro sem correspondente em linha de mandril.
• Cheque no orçamento se a cota informada é o diâmetro bruto ou o já usinado — a diferença de sobremetal muda o aproveitamento.
• Peça o comprimento comercial da barra e calcule o retalho: em peças curtas, o resto de barra costuma pesar mais no custo unitário que o preço do quilo.
• Considere ferramenta de metal duro ou com ponta diamantada na usinagem: o reforço é abrasivo e destrói gume de aço rápido em poucas peças.

Desempenho elétrico real: classe térmica, trilhamento e umidade

Comprar tubo de fenolite para função isolante exige olhar três números que nem sempre estão no anúncio. O primeiro é a classe térmica segundo a IEC 60085 — a maior parte dos laminados fenólicos de papel se enquadra na classe E, com limite contínuo próximo de 120 °C, o que descarta a aplicação em pontos quentes de motor, forno ou barramento com elevação térmica alta. O segundo é o índice de trilhamento, ensaiado conforme a ABNT NBR IEC 60112: em ambiente com poeira condutiva, maresia ou névoa oleosa, o laminado fenólico pode desenvolver caminho carbonizado na superfície antes mesmo de haver perfuração de massa, e essa é a falha mais frequente em painel de chão de fábrica. O terceiro é a absorção de umidade, que no fenolite de base papel é significativa e derruba progressivamente a resistência de isolamento e o fator de dissipação. Se a peça vai operar exposta, molhada ou em ambiente com ciclo de condensação, a resposta correta não é aumentar a parede do fenolite, e sim mudar de família e ir para um laminado epóxi vidro ou para um termoplástico de engenharia adequado ao caso.

• Peça o laudo de rigidez dielétrica pela ABNT NBR IEC 60243-1 informando a direção do ensaio — perpendicular ou paralela às camadas.
• Verifique se a espessura ensaiada no laudo corresponde à parede do seu tubo: rigidez em kV/mm cai conforme a espessura aumenta.
• Em ambiente contaminado, exija o índice de trilhamento pela ABNT NBR IEC 60112 e dimensione a distância de escoamento com folga.
• Selagem com verniz isolante reduz absorção superficial, mas não transforma fenolite de papel em material para uso externo permanente.
• Toda aplicação em circuito energizado deve ser validada pelo responsável técnico da instalação, conforme a NR-10.

O que define o preço e o que reunir antes de pedir orçamento

O preço do tubo de fenolite não se resolve por tabela única porque o material é vendido por barra, e a barra tem geometria própria. Quatro fatores movem a cotação. O reforço vem primeiro: papel é a base mais econômica, tecido de algodão sobe o valor e o laminado epóxi vidro fica em outro patamar, tipicamente muito acima do fenólico equivalente. A geometria vem em seguida: parede espessa e diâmetro externo grande consomem mais material e mais tempo de prensa, e diâmetros fora de linha exigem ferramental ou usinagem de tarugo. O terceiro fator é o volume — comprar barra inteira ou lote fechado muda a faixa de desconto de forma sensível em relação à compra de retalho no balcão. O quarto é o beneficiamento: tubo cortado no comprimento, usinado na cota final, chanfrado ou com laudo de ensaio por lote é outro produto, com outro prazo. Antes de disparar o pedido de cotação, feche a lista abaixo — orçamento com dado faltando volta com ressalva ou com preço de proteção.

• Diâmetro interno e diâmetro externo em milímetros, indicando se são cotas brutas ou acabadas.
• Comprimento por peça e quantidade total, mais a informação de quantas peças saem por barra.
• Reforço desejado (papel, algodão fino, algodão grosso) ou a grade equivalente, se o desenho já a define.
• Função da peça: isolamento elétrico, uso mecânico ou ambos — e, no caso elétrico, tensão de trabalho e ambiente.
• Temperatura contínua de operação e presença de umidade, óleo, poeira condutiva ou vapor químico.
• Tolerância exigida em DI, DE e concentricidade, e se o fornecedor deve entregar usinado ou apenas o tubo bruto.
• Exigência de laudo, certificado de matéria-prima ou ensaio dielétrico por lote, quando o projeto pedir rastreabilidade.

Aplicações típicas e materiais alternativos no mesmo pedido

O tubo de fenolite ocupa um espaço bem definido: precisa isolar razoavelmente, aguentar carga mecânica, usinar bem e custar pouco. Por isso aparece em buchas isolantes de barramento, espaçadores de transformador, tubos de proteção de terminais, carretéis e núcleos de bobina, mancais secos de baixa rotação, guias e peças de máquina têxtil. Quando um desses requisitos aperta, o pedido migra para vizinhos de prateleira. Para acabamento autolubrificante ou resistência química agressiva, entram os fluoropolímeros — é o caso das peças torneadas a partir de tarugo de teflon e das aplicações que pedem PTFE em bucha e anel de vedação. Para peça de desgaste com boa usinabilidade e estabilidade dimensional, o mercado costuma comparar com poliacetal e nylon. Para isolação em temperatura e umidade mais severas, a escolha se desloca para laminados de base epóxi com fibra de vidro. A cotação inteligente coloca as opções lado a lado com os fornecedores que trabalham a família completa de plásticos de engenharia usináveis, em vez de comprar o mesmo tubo repetidamente por inércia de catálogo.

• Elétrica e energia: buchas de passagem, espaçadores, suportes de chave e isoladores de barramento em ambiente interno e seco.
• Mecânica geral: buchas secas, mancais de baixa rotação, roletes, guias e peças de choque em máquinas têxteis e de embalagem.
• Bobinagem: carretéis, núcleos e tubos de suporte de enrolamento em transformadores e reatores.
• Ferramental e dispositivos: gabaritos, calços e peças isolantes em bancadas de solda e teste elétrico.

O que só a Soluções Industriais entrega neste nicho

• Cotação simultânea com distribuidores de laminado que estocam barra inteira e com usinadores que entregam a peça já pronta na cota final.
• Comparação entre tubo enrolado em mandril e tubo obtido por furação de tarugo, que muda concentricidade, parede mínima e preço por peça.
• Checklist de cotação com diâmetro interno, diâmetro externo, comprimento, reforço, classe térmica e tensão de trabalho antes de pedir preço.
• Mapeamento de fornecedores que emitem laudo de rigidez dielétrica e de índice de trilhamento por lote, não apenas ficha técnica genérica.
• Faixas de tolerância e ovalização praticadas por fabricantes brasileiros de tubo fenólico enrolado.
• Alternativas de material quando o fenolite não atende — epóxi vidro, poliéster e termoplásticos de engenharia — dentro da mesma busca.
• Fatores reais de formação de preço do laminado: tipo de reforço, espessura de parede, diâmetro externo e volume de barras.
• Orientação sobre aproveitamento de barra comercial e retalho, que costuma responder por boa parte do custo por peça usinada.
