Placa de circuito impresso

A placa de circuito impresso (PCI) é essencial na fabricação de equipamentos eletrônicos. Ela possui trilhas condutoras de cobre e é usada para conectar componentes e formar circuitos elétricos em muitos dispositivos, incluindo smartphones, computadores e televisores. Quer saber mais detalhes sobre o produto? Então, confira os tópicos listados abaixo!

  • O que é e para que serve uma placa de circuito impresso?
  • Como funciona uma placa de circuito impresso?
  • Tipos de placa de circuito impresso

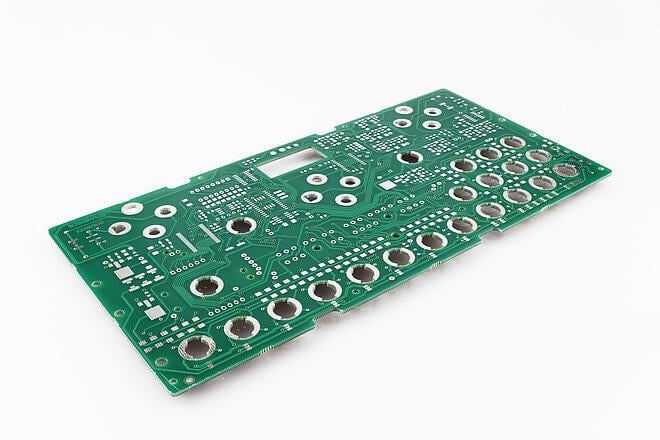

 placa para circuito impresso

O que é e para que serve uma placa de circuito impresso?

A placa de circuito impresso (PCI) é um dispositivo composto por uma placa base, geralmente feita de fibra de vidro ou fenolite, e uma camada ou mais de material condutor, que são as chamadas trilhas de metal (é comum o uso do cobre).

Essas trilhas são usadas para conectar componentes eletrônicos, como resistores, capacitores e transistores, a fim de realizar a comunicação e integração de todas as partes de um circuito.

As placas de circuito impresso são projetadas por engenheiros eletrônicos usando software de design assistido por computador (CAD) e são fabricadas em grandes quantidades utilizando processos automatizados.

Por ser um acessório muito versátil, é possível utilizar a placa circuito impresso em uma ampla gama de produtos eletrônicos, como smartphones, televisões, computadores, equipamentos médicos e até mesmo automóveis.

Essas placas também podem ser feitas em várias camadas para acomodar circuitos mais complexos, como os de telecomunicações, e até incluir recursos adicionais, como orifícios para montagem de componentes e vias para conexões entre camadas.

Como funciona uma placa de circuito impresso?

A placa de circuito impresso é fabricada por meio de um processo que envolve a remoção seletiva do material isolante e a deposição de cobre nas trilhas do circuito, usando técnicas como a fotolitografia e a corrosão química.

Dessa forma, a placa circuito impresso é capaz de conectar e suportar componentes eletrônicos, substituindo as conexões manuais e tornando o processo de montagem mais rápido e preciso.

É válido ressaltar que quanto mais componentes um circuito impresso tiver, mais informações são transmitidas pelas ligações eletrônicas.

Para isso, são criados caminhos para que esses dados possam ser transmitidos para as outras partes dos equipamentos com o impulsionando do circuito impresso ou uma placa de circuito.

No geral, as placas de circuito impresso apresentam os seguintes componentes:

Placa virgem

A placa virgem é usada para sustentar os componentes e servir como base para a montagem.

Ela é revestida por qualquer material que possua propriedades isolantes, como fibra de vidro, fibra de poliéster, fenolite e outros tipos de polímeros que tenham a mesma finalidade.

Fios de metal

Os fios de metal são responsáveis por dar as propriedades condutoras de energia elétrica que uma placa circuito impresso universal necessita.

Geralmente, utiliza-se o cobre para a confecção dos acessórios, por conta de sua excelente condutividade térmica e propriedades mecânicas, que facilitam a formação de chapas finas para a formação dos fios.

Folha de cobre

É um material que será fixado na base da placa circuito impresso e é responsável por todas as ligações dos componentes de um circuito elétrico.

Esses são os componentes que toda placa de circuito impresso universal contém em sua estrutura.

É importante citar que todas as partes da placa para circuito impresso precisam passar por limpezas periódicas para prolongar sua vida útil. Para isso, é recomendado o uso do álcool isopropílico

Tipos de placa de circuito impresso

Embora todas as placas de circuito tenham como função conectar componentes eletrônicos em um sistema, alguns modelos são mais indicados para sistemas complexos e outros para aplicações mais simples.

Por isso, existem vários tipos de placas de circuito impresso, que variam de acordo com suas características, finalidades e materiais utilizados.

Os principais tipos de PCIs são:

Face simples ou dupla face

As placas de circuito impresso podem ser de face simples ou dupla face. Em resumo, a primeira refere-se ao modelo que possui caminhos de cobre em apenas um lado da placa, enquanto a segunda apresenta em ambos.

Como o próprio nome sugere, a placa de face simples é indicada para circuitos menos complexos, ou seja, com menos ligações eletrônicas.

Por sua vez, a versão dupla face é mais adequada para sistemas eletrônicos que exigem conexões mais elaboradas entre os componentes.

Multicamadas

A placa multicamadas é usada para processos de alta complexidade e permite a inclusão de uma maior quantidade de componentes eletrônicos em uma única placa.

Isso resulta em equipamentos eletrônicos mais potentes e seguros, com um circuito impresso mais denso.

Cobre espesso

Placa de circuito impresso que possui lâminas de cobre mais espessas, o que promove maior durabilidade do material.

Esse modelo é adequado para aplicações que exigem maior resistência do circuito impresso e pode ser utilizado em uma variedade de projetos eletrônicos.

Além disso, a placa de cobre espesso é fácil de manusear e instalar, tornando-a uma opção muito prática.

É importante dizer que a placa de circuito impresso preço varia de acordo com as suas características e funcionalidades. Por isso, é importante conhecer o sistema que será montado antes de adquirir o produto.
